SWITCH三口交换机功能，让您的网络设备更灵活

伴随着5G的落地，预示着物联网时代的开启。中国智造的演进与工业物联密不可分，而其中工业网关发挥着重要作用。而能够实现工业物联，更高效、更经济、更轻松方法维护生产流程，创龙科技推荐采用AM64x核心板SOM-TL64x作为工业网关的主控平台。

强力内芯，联无止境

SOM-TL64x核心板是基于TI Sitara系列AM64x双核心Cortex-A53+单/四核Cortex-R5F+单核Cortex-M4F多核处理器设计的工业核心板。AM64x可通过连接器引出5x TSN Ethernet接口，同时接口支持实现Switch功能（芯片内部集成三口千兆交换机）。一套平台即可拥有强力处理能力及以太网交换机功能，高集成度意味着用户选型更简单、更轻松。

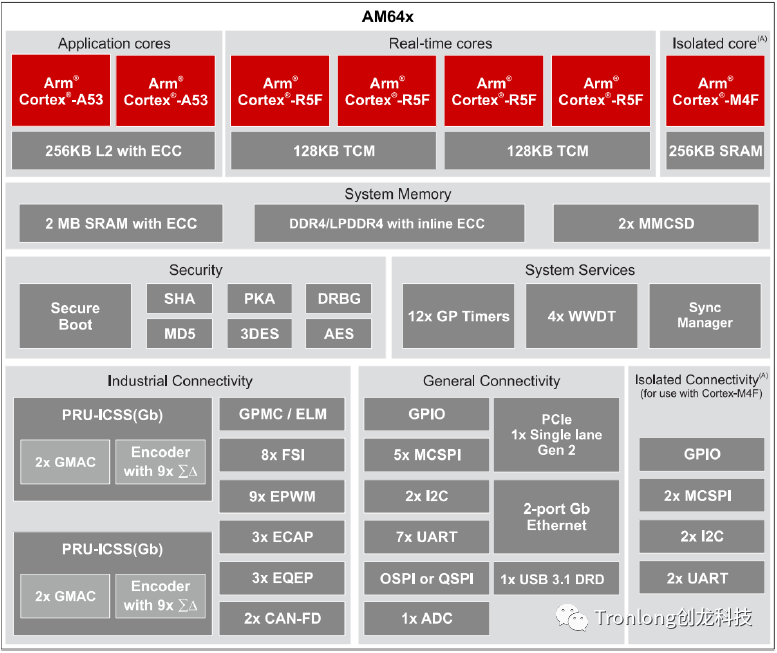

图1AM64x处理器功能框图

其中，CPSW(Common Platform Ethernet Switch)为 TI Sitara 系列处理器内部的三口千兆交换机， 其包含一个内部端口连接CPU以及两个外部端口供客户使用。

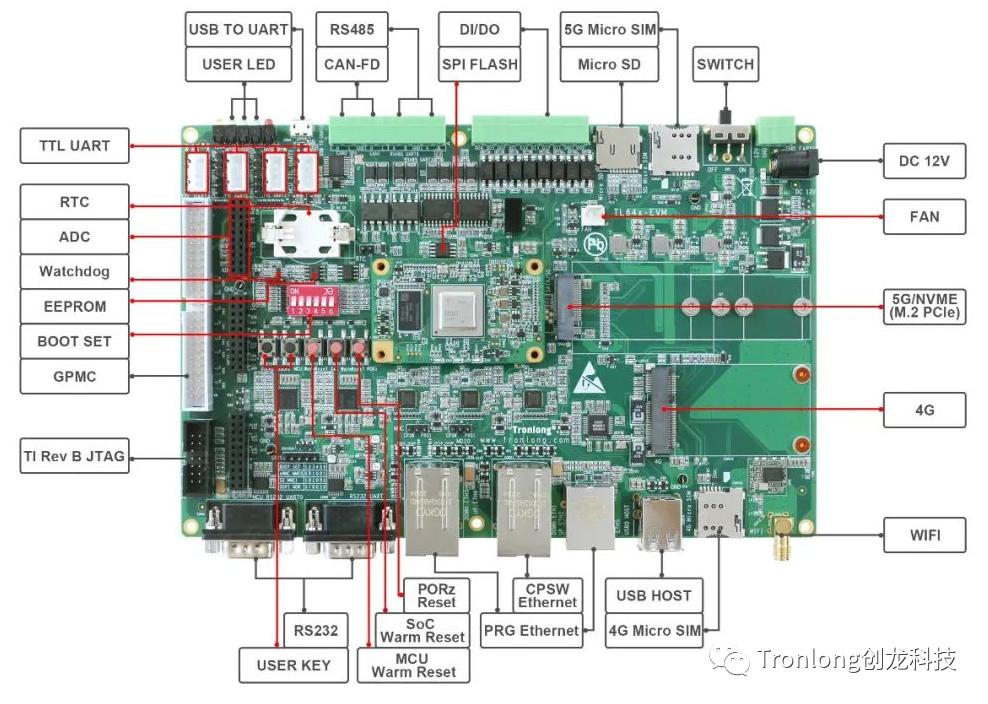

图2TL64x-EVM工业评估板资源框图

在 SWITCH 模式下，用户可通过 MAC 内部交换数据包，此时数据包将在端口 1(P1)和端口—2(P2)之间转发，无需经过 CPU 处理。
因此，在工业物联的现场，AM64x强大算力与快速通讯功能的高度集成，对于追求性能、同时又注重交换机功能的工业用户，是更合适的方案。有时候鱼与熊掌亦可兼得。

传输速率，快得很

AM64x在实现SWITCH功能上的传输速率又如何呢？创龙科技为保障工业级设计标准、质量稳定可靠，均会为产品进行测试。以下是创龙科技工程师，针对AM64x SWITCH功能进行通讯速率的测试。
首先，将评估板其中一个网口ETH1（CON21靠下的网口）连接至PC 机 1（例如台式机），另一个网口ETH2（CON21靠上的网口）连接至PC 机 2（例如笔记本电脑），硬件连接如下图所示。

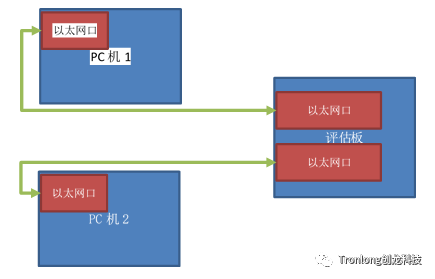

图3 网线连接示意图

在针对网络带宽的性能测试中，我们会发现传输速度达789Mb/s。

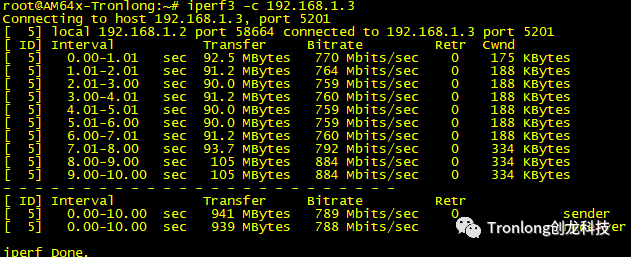

图4网络带宽测试结果

工业网关需要数据采集和边缘计算功能，并对数据实时采集监控，采用了AM64x的工业网关在这一应用上更显优势。

当 SWITCH遇上 TSN，通信仅一瞬

你想过还能更快吗？当SWITCH功能再用上TSN，可在网络运行时灵活配置新的设备和数据流，保障设备高效运行。AM64x评估板的5路网口均支持TSN技术。此前，创龙科技已针对5个千兆网口进行了TSN测试。

除了工业网关，也推荐大家将SOM-TL64x工业核心板应用在运动控制器、工业机器人、伺服驱动器、配变电终端等设备上。
