前言

英飞凌针对可程式化单晶片系统（Programmable system-on-chip，PSoC）相关系列元件，提供了两套开发工具，分别为PSoC Creator 和ModusToolbox。上一篇针对ModusToolbox 操作界面进行讲解，本篇将进行ModusToolbox 的项目创建进行介绍。

本文重点之颜色划分，粗字体尤甚：

重要

次重要

次之

本文概要

ModusToolbox 软件是一组支持设备配置和应用程序开发的工具。这些工具使您能够将我们的设备集成到您现有的开发方法中。

本文涵盖了创建项目程序的各个方面。创建项目程序很重要，因为他是一切项目程序的开始。

本文将会着重于：

◍项目开始

◍创建一个应用

◍建置应用

◍烧写应用

◍导出/共享应用程序

◍导入应用程序/代码示例

◍在线搜索示例代码

◍在线搜索库/BSPs

◍访问培训材料

1.项目开始

1.1项目创建工具

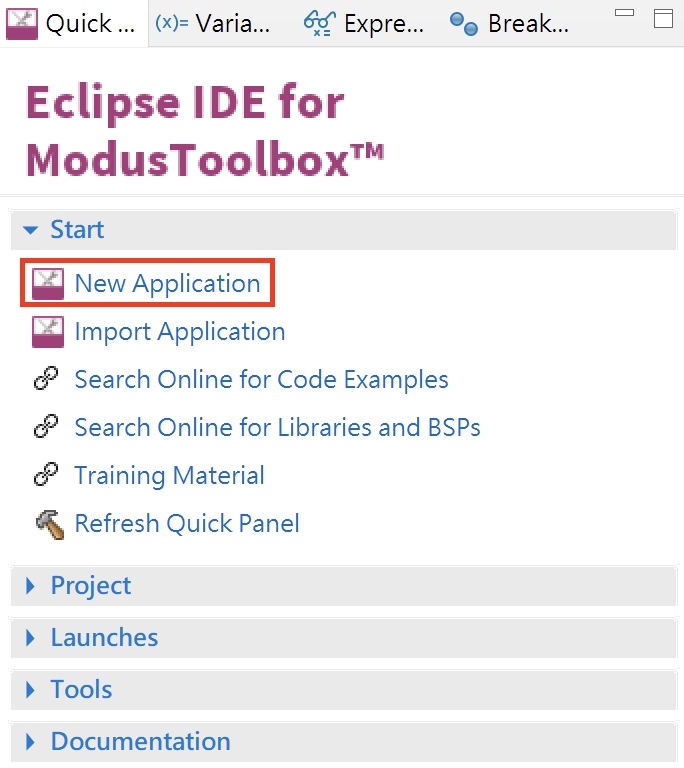

单击Eclipse IDE快速面板中的New Application链接。

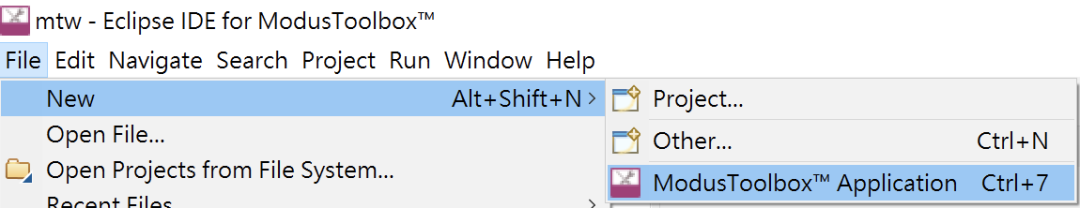

也可以选择File > New > ModusToolbox Application.

这些命令启动Project Creator工具，该工具提供多个应用程序供不同的开发套件使用。可用的工具包可能会随着时间而改变。

有关使用此工具的更多详细信息，请参阅Project Creator user guide：

https://www.infineon.com/dgdl/Infineon-ModusToolbox_Project_Creator_Guide_3-UserManual-v01_00-EN.pdf?fileId=8ac78c8c7d718a49017d99bcabbd31e5&utm_source=cypress&utm_medium=referral&utm_campaign=202110_globe_en_all_integration-files

2.创建一个应用

本节提供了创建ModusToolbox 应用程序的演练。

2.1选择BSP

Project Creator工具显示板列表，其中显示了套件名称、MCU和连接设备（如果适用）。

当您选择显示的每个套件时，该套件的描述会显示在右侧。

根据不同的系统设置，可能会看到不同的类别，包括PSoC 4、PSoC 6和AIROC Bluetooth BSP。对于本示例，选择CY8CKIT-062-WIFI-BT套件。

2.2选择应用

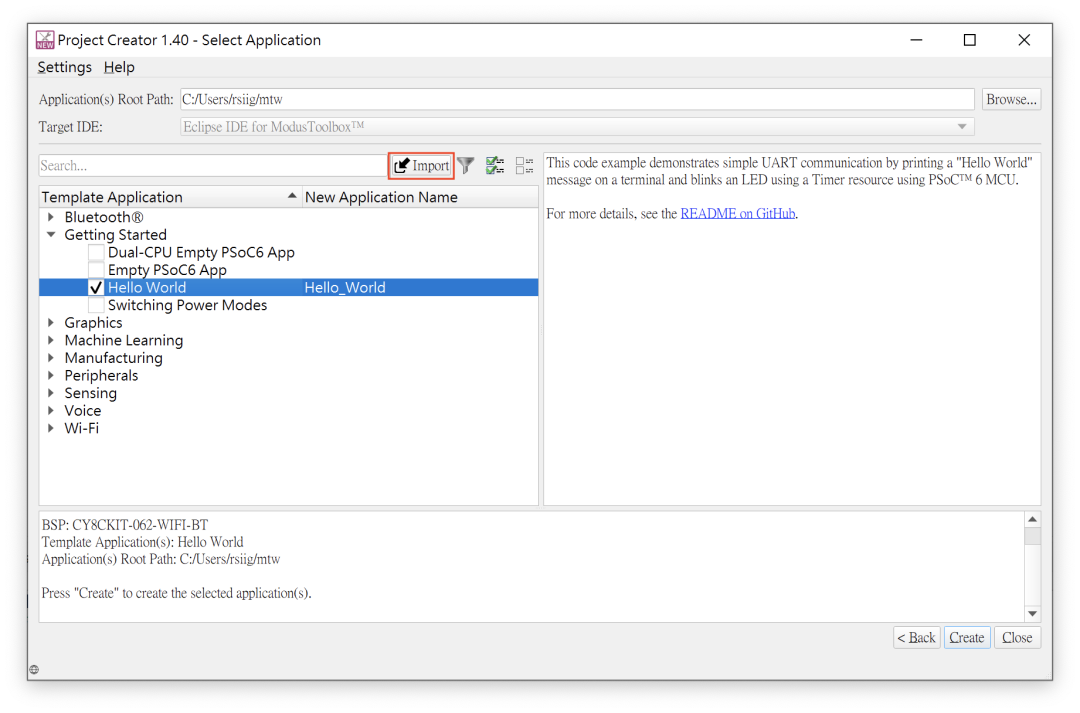

单击Next >打开选择应用程序页面。此页面列出了可用于所选套件的各种应用程序。

选择应用程序时，右侧会显示说明。您可以通过启用适用应用程序旁边的复选框，为标明的BSP选择多个应用程序。

Note:实际可用的应用程序名称可能有所不同。

对于这个例子：

•选中“Hello World”应用程序旁边的复选框。

•如果需要，在新应用程序名称下键入应用程序的名称。不要在应用程序名称中使用空格。

另外，不要使用常见的非法字符，例如：*。“‘/ \ [ ]：；| =，

在此示例中，我们使用默认的“Hello_World”作为名称。

Note:您可以使用“Import”按钮选择您从Web下载或从同事那里收到的其他示例。

在“打开”对话框中，仅选择您为此应用程序选择的BSP支持的示例。

然后，该示例将与所有其他应用程序一起显示在对话框中。有关其他详细信息，另请参阅导入应用程序/代码示例。

2.3创建应用

单击Create开始项目创建过程。

Note:应用程序创建过程执行git clone操作，并从GitHub网站下载标明的应用程序。

根据所选的应用程序，此过程可能需要几分钟。

完成后，Project Creator工具会自动关闭。

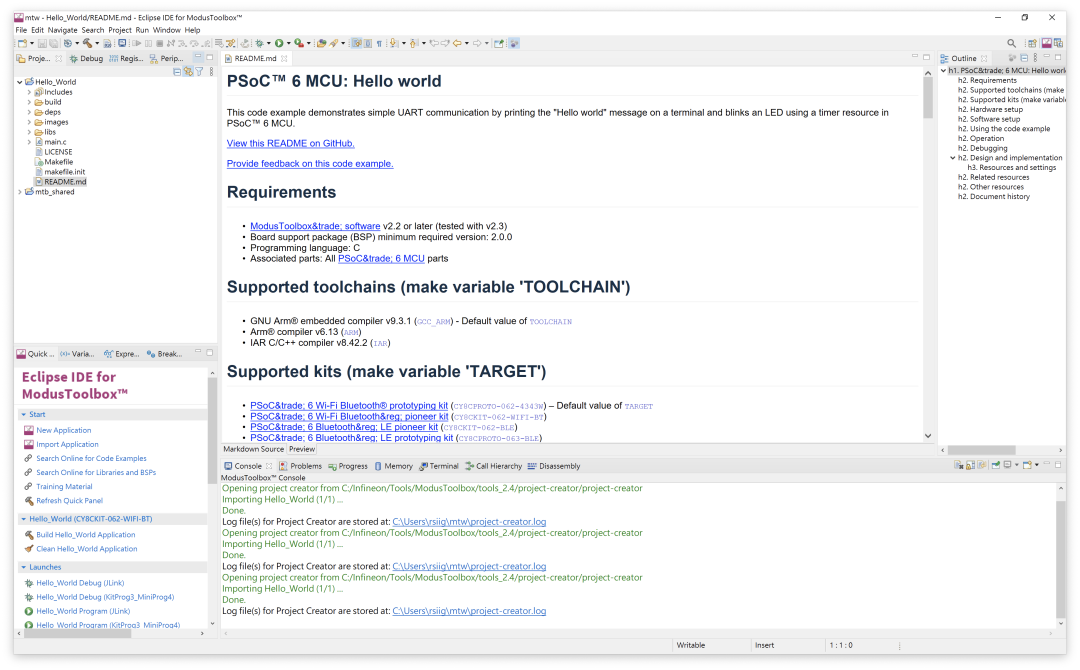

数分钟之后，应用程序在Project Explorer中打开并显示Hello_World，并且README.md文件在文件查看器中打开。

3.建置应用

加载应用程序后，建置它以生成必要的文件。选择一个项目。

然后，在Quick Panel中，单击BuildApplication连接。下图显示了典型PSoC MCU应用的快速面板。

详细介绍可参考ModusToolbox实战入门-构建篇。

https://www.wpgdadatong.com/tw/blog/detail/46845

4.烧写应用

还有更多关于应用程序编程的细节。本节仅简要介绍它。有关更多详细信息，请参阅程序和调试章节。

在Project Explorer中，选择所需的项目。然后，在Quick Panel中，单击PSoC MCU应用程序的Program（KitProg3_MiniProg4）连接。

详细介绍可参考ModusToolbox实战入门-编程和调试篇。https://www.wpgdadatong.com/tw/blog/detail/46853

5.导出/共享应用程序

Eclipse IDE有多种导出和共享应用程序的方法，ModusToolbox 软件支持所有这些方法。

请记住，典型的ModusToolbox 应用程序包括GitHub上提供的许多库。

这些库在make getlibs命令期间更新，Project Creator工具和库管理器工具作为其操作的一部分运行。

因此，您可以通过排除这些库来显著减小导出应用程序的大小。它们可以由导入应用程序的接收者重新生成。

下图显示了取消选择mtb_shared目录以排除库的Eclipse IDE导出对话框。

6.导入应用程序/代码示例

无论是下载示例或是从其他地方取得示例，我们都推荐使用以下方法将示例导入Eclipse IDE：

6.1项目创建导入选项

使用Project Creator工具创建一个新应用程序，并在该过程中选择“Import”按钮，以选择包含要导入的应用程序的文件夹。

6.2 Eclipse IDE导入选项

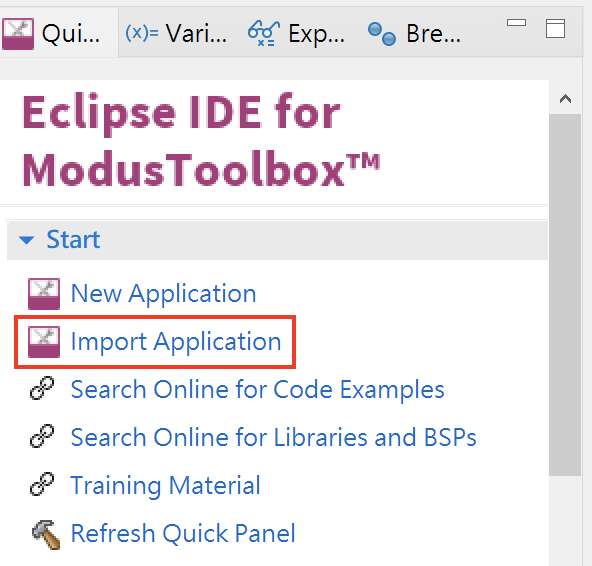

如果您想要导入Eclipse IDE中的Eclipse就绪代码示例（例如，从Eclipse导出的项目），请使用Quick panel上的“Import Application”连接。

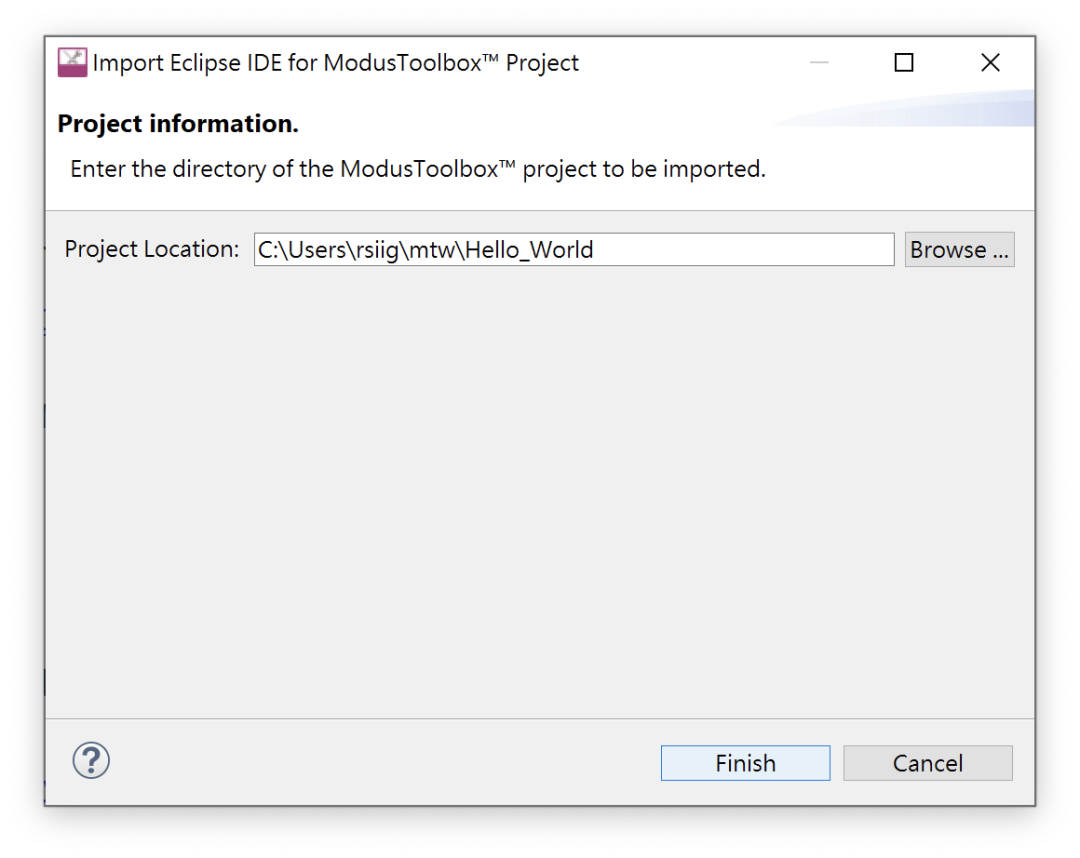

在下一页上，单击“Browse…“按钮，导航到应用程序目录，然后单击Select Folder。

单击Finish开始导入过程。这将需要一些时间，然后应用程序将显示在Eclipse IDE项目资源管理器中。

如果控制台显示一条消息，例如“Error creating Eclipse configurations，”，请打开库管理器并单击Update。这将运行make getlibs操作以生成必要的文件和库。

Note:有多种方法可以将示例导入Eclipse。如果您喜欢其他方法，请确保将所有项目文件复制到工作区目录中。

7.在线搜索示例代码

Infineon提供了许多示例代码。这些示例允许您探索SDK提供的功能、基于它们创建应用程序、检查其中演示的源代码并阅读其相关文档。

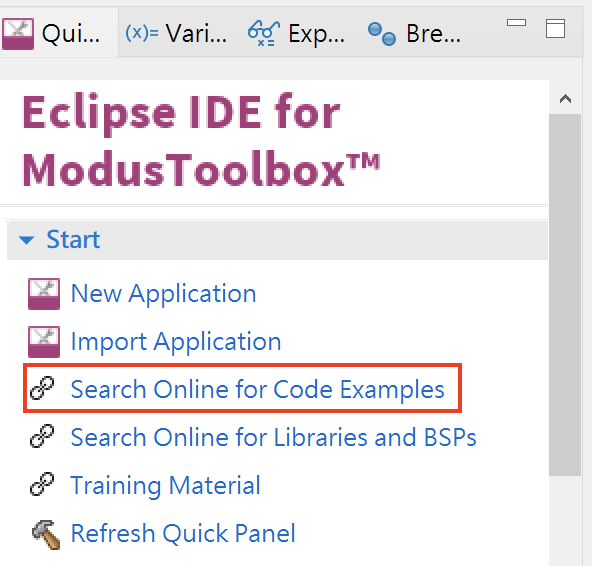

Quick Panel提供了访问在线代码示例的连接。单击Search Online for Code Examples连接。

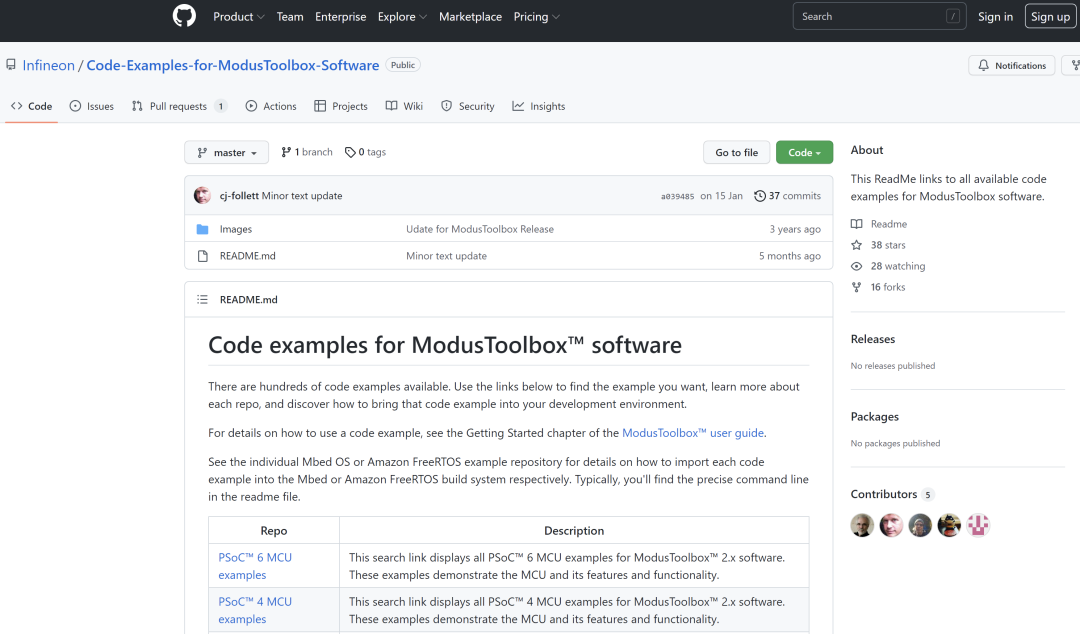

这将打开GitHub存储库的Web浏览器以选择和下载适当的示例。

8.在线搜索库/BSPs

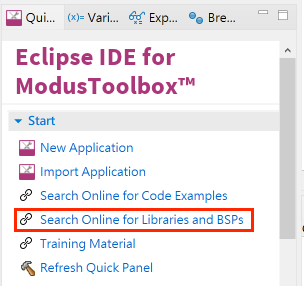

Infineon还在GitHub上在线提供所有库和BSP。Quick Panel提供了访问这些内容的连接。单击Search Online for Libraries and BSPs连接。

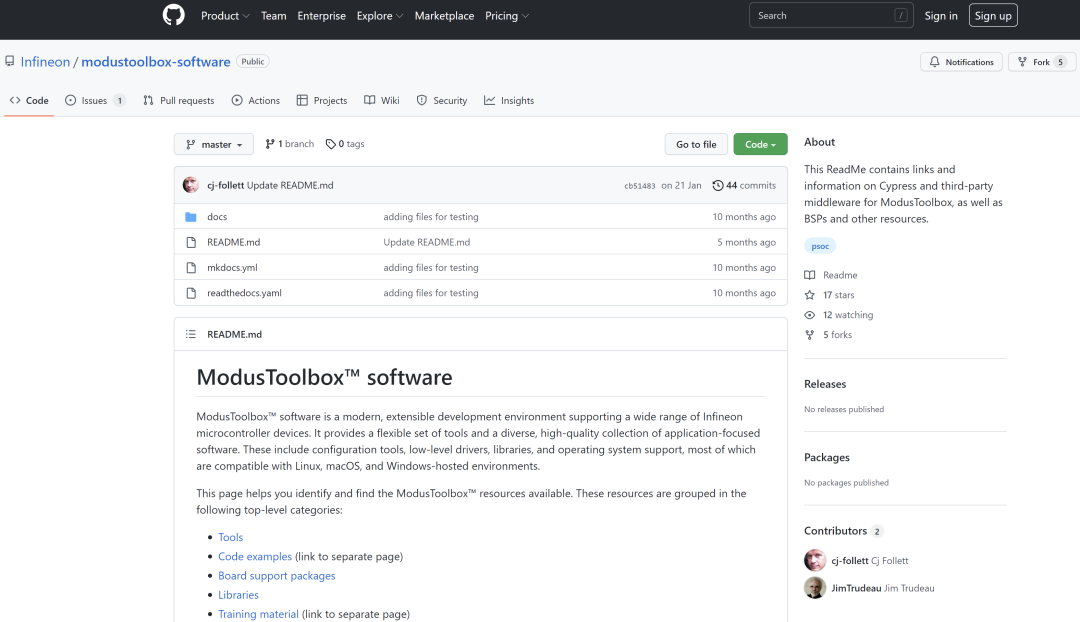

这将打开一个Web浏览器，访问显示ModusToolbox 软件页面的GitHub存储库。

9.访问培训材料

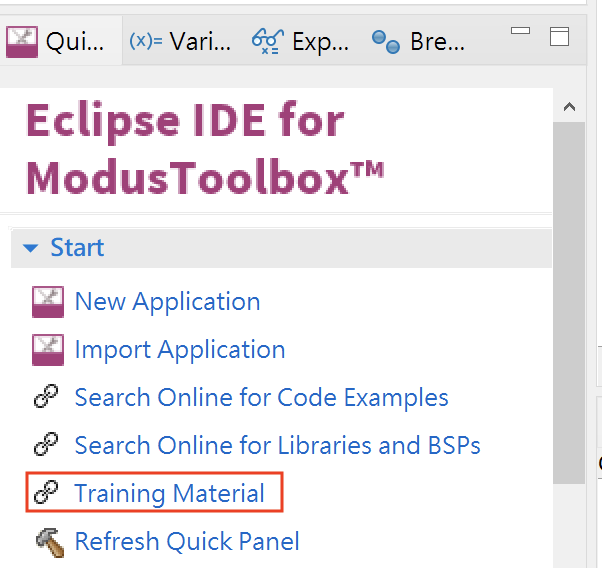

Cypress还在GitHub上提供培训材料。快速面板提供了访问这些内容的连接。单击培训材料连接。

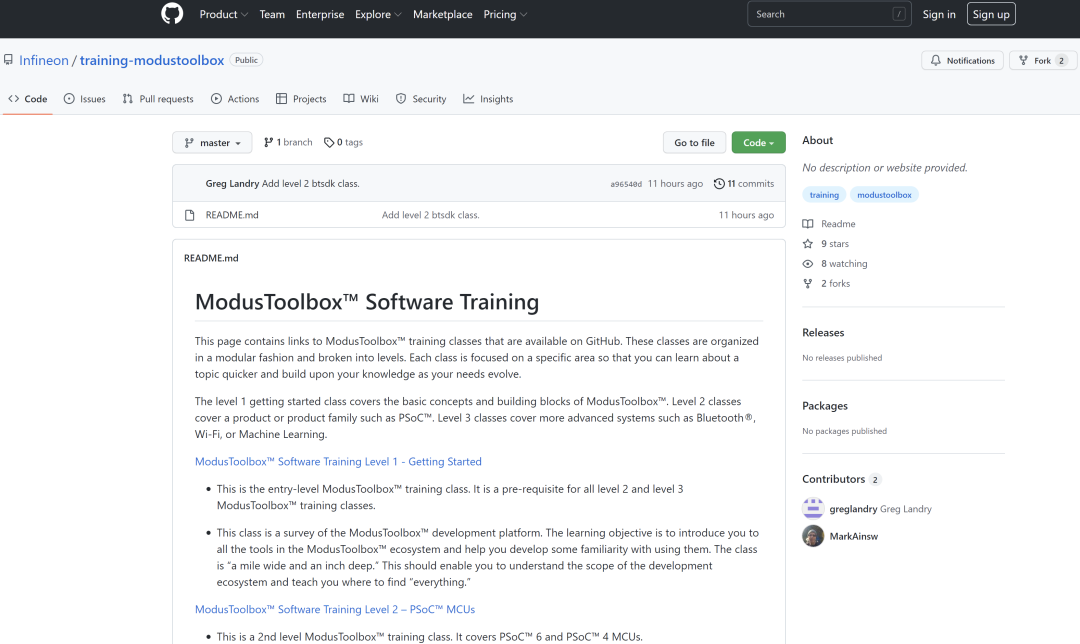

这将打开一个Web浏览器，访问显示

ModusToolbox 培训页面的GitHub存储库。

小结

透过以上讲解，相信已经对于ModusToolbox 开发工具的项目创建流程，有了初步的了解。下一篇预计专注于使用HAL/ PDL去进行开发实战，本篇博文到这里，让我们期待下一篇博文吧！
