EZ-PD配置实用程序使用

使用EZ-PD配置实用程序对CCGx进行编程

如果正使用CCGx的评价板，可以使用在上一章节构建的二进制文件加载到EZ-PD配置实用程序上做使用.本章节会一步步的带着使用者使用EZ-PD配置实用程序做固件更新.也可到英飞凌官网上下载EZ-PD配置实用程序用户说明文件（EZ-PD Configuration Utility User Manual）。

使用20V电源适配器为评价板供电，并从Mini-B接口连接USB电缆到PC主机

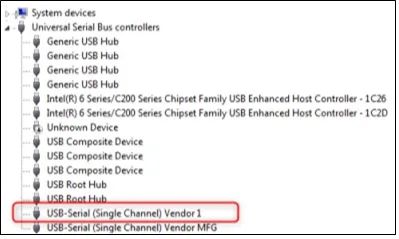

等待板上USB-Serial控制器的驱动检测和绑定.检查您的电脑设备管理员确认设备绑定：

或请到英飞凌官网上下载驱动程序：

https://www.infineon.com/cms/en/design-support/tools/sdk/usb-controllers-sdk/usb-serial-software-development-kit/?utm_source=cypress&utm_medium=referral&utm_campaign=202110_globe_en_all_integration-software

驱动程序安装说明：

https://www.infineon.com/dgdlac/Infineon-USB-Serial_Driver_Installation_Guide_1-Software-v01_00-EN.pdf?fileId=8ac78c8c7d0d8da4017d0f6a6b375f56&utm_source=cypress&utm_medium=referral&utm_campaign=202110_globe_en_all_integration-files

3.打开EZ-PD配置实用程序，确认驱动程序绑定成功

4.点开Tools -> Firmware Update -> Notebook.UI显示有关CCGx设备和当前固件的相关资讯。

5.导航到前章节所建构生成的cyacd和xxx1.cyacd文件夹，选择这两个文件到对话窗选项中

6.勾选“Use bootloader to flash”选项一次更新两个bank的固件.点击Program更新固件

7.点开Tools > Read from Device确认固件更新

**Firmware-2是功能齐全的应用程序，当侦测到firmware-2时，CCGx引导加载程序会自动加载

CCGx配置更新

参数配置

CCGx固件设计使用一个配置表，其中指定了控制设备功能的几个参数.这些参数包含了以下类别：

1.设备针对各种PD消息发送的VDM响应

2.设备作为提供者和消费者支持的功率配置

3.设备支持的端口角色（Source/Sink/Dual Role）

4.启用/禁用控制各种固件功能的标志和参数

这些参数储存在配置表中，因此可以在不更新固件的情况下对其进行更新/定制。

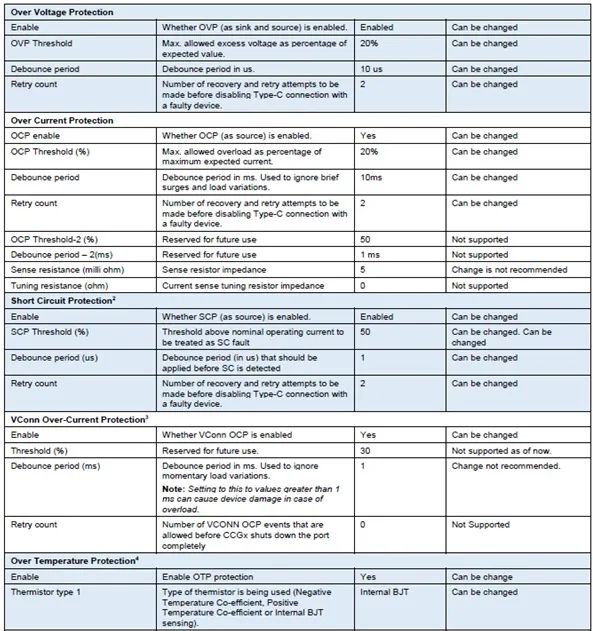

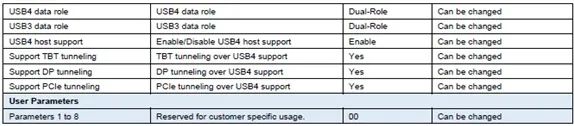

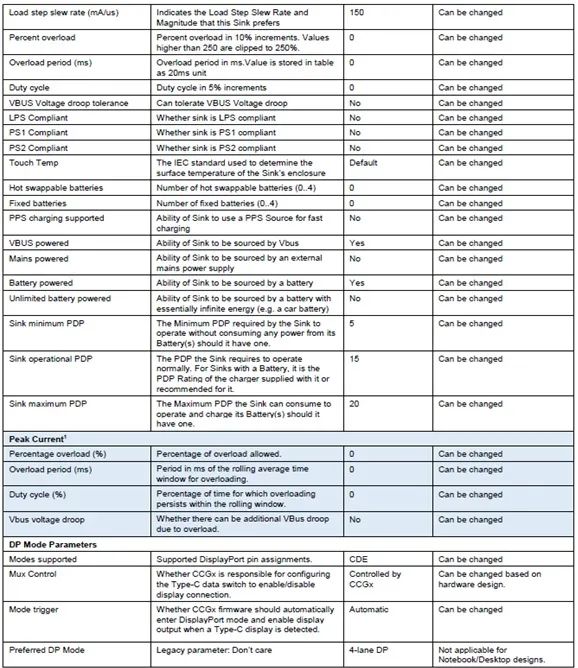

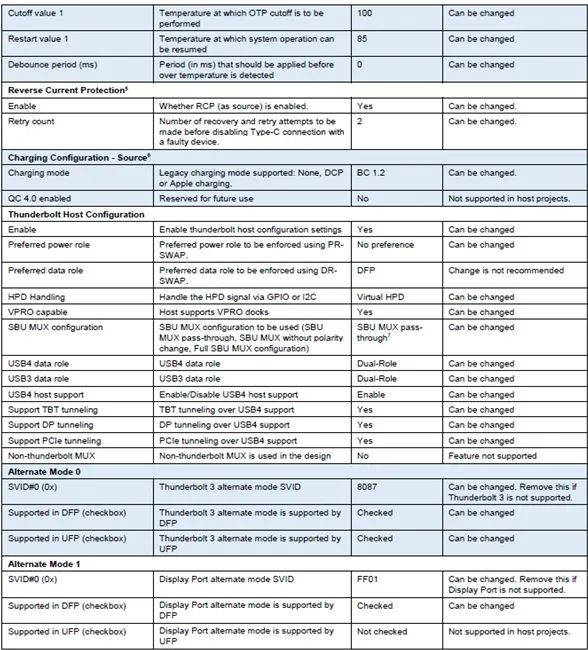

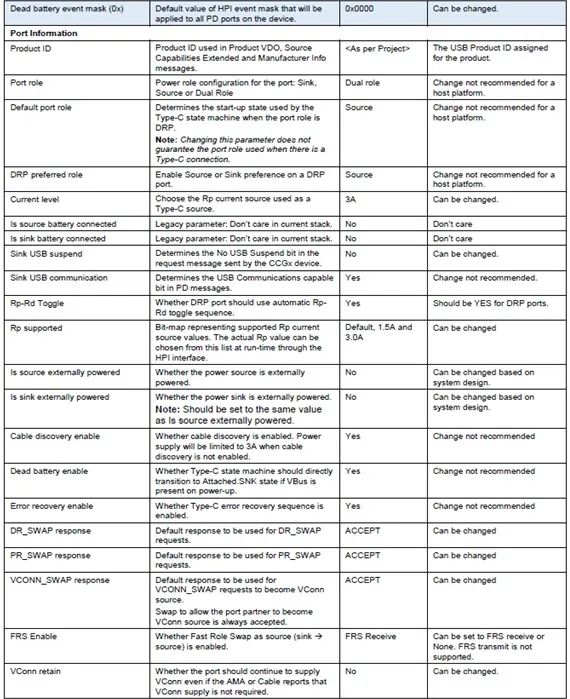

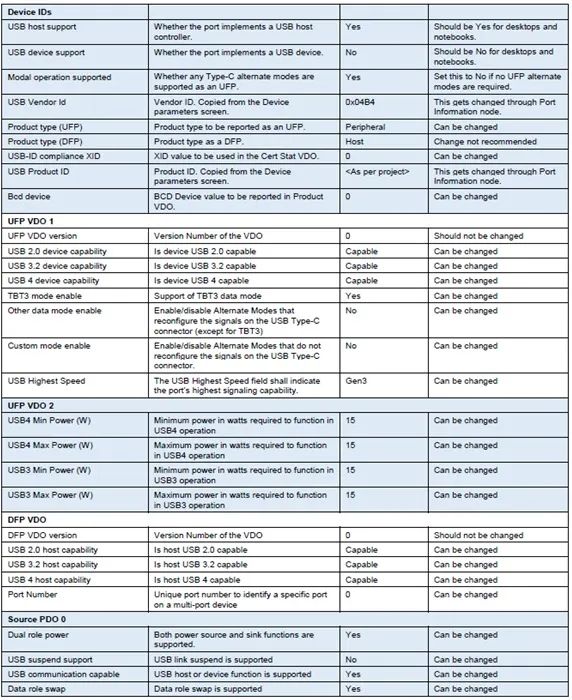

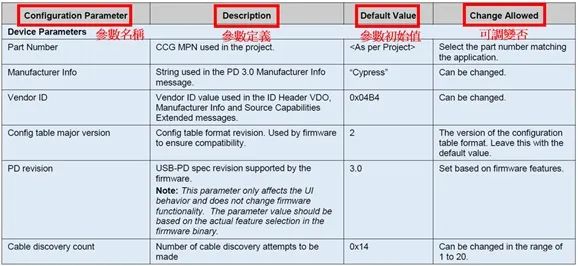

下表显示了与各种Notebook/Host PD端口控制器相关的配置参数列表的解决方案。

再次提醒有关参数的定义跟条件请参阅EZ-PD配置使用程序手册：

https://www.infineon.com/cms/en/design-support/tools/configuration/usb-ez-pd-configuration-utility/?utm_source=cypress&utm_medium=referral&utm_campaign=202110_globe_en_all_integration-software

请注意，在使用EVK时不建议更改PDO配置，因为默认解决方案中的设置必须对应于实际套件。不同的方案参数也会有些许的不同。

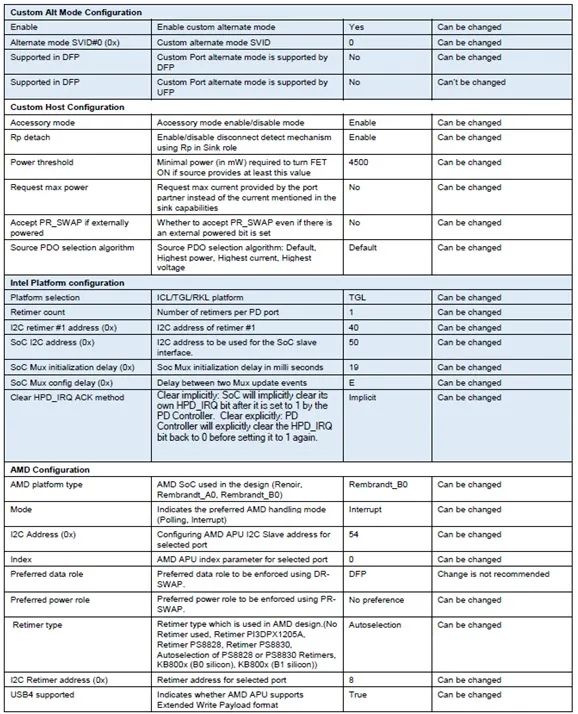

下表显示了与各种Notebook/Host PD端口控制器相关的配置参数列表的解决方案。

EZ-PD配置使用程序

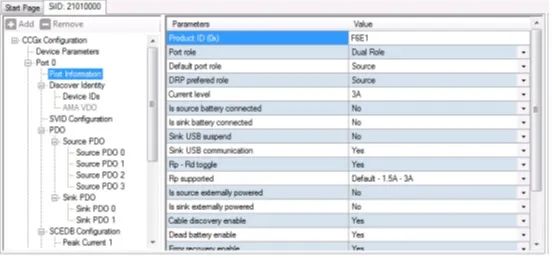

EZ-PD配置使用程序是一个Windows应用程序，允许用户定义配置参数值.通过一组UI屏幕并将配置转换为二进制格式，该格式可以编程到设备上或嵌入到原始码中。

定义完所有参数后单击”Save”按钮或是“File > Save As”将配置副本保存到磁盘.以XML文件形式储存.另外还会生成两个额外的输出文件帮助使用者部属配置。

1. cyacd文件档，可用于将新的配置数据编程到设备中.EZ-PD实用程序本身使用cyacd文件进行设备编程

2. .c档，源代码可包含在固件中进行新二进制编译

保存配置后，点选tools > Configure Device选项将配置编程到设备上
