STM32C0系列是ST即将推出的新产品，主打超低性价比，配套Demo板目前有3 种型号：

>.NUCLEO-C031C6

>.STM32C0116-DK

>.STM32C0316-DK

正好手上有STM32C0116-DK,趁此机会将简单给大家介绍下此板子.STM32C0116-DK Discovery套件有助于开发UFQFPN20封装中STM32C0系列微控制器的功能。

此Discovery套件具有一个用STM32C011F6微控制器设计的UFQFPN20至DIL20模块，允许用户开发和共享应用程序。它包括一个板载ST-LINK/V2-1，用于调试和编程嵌入式STM32微控制器。

STM32C0116-DK Discovery套件通过标准USB Type-a或USB Type-C将其插入PC进行操作Micro-B电缆。

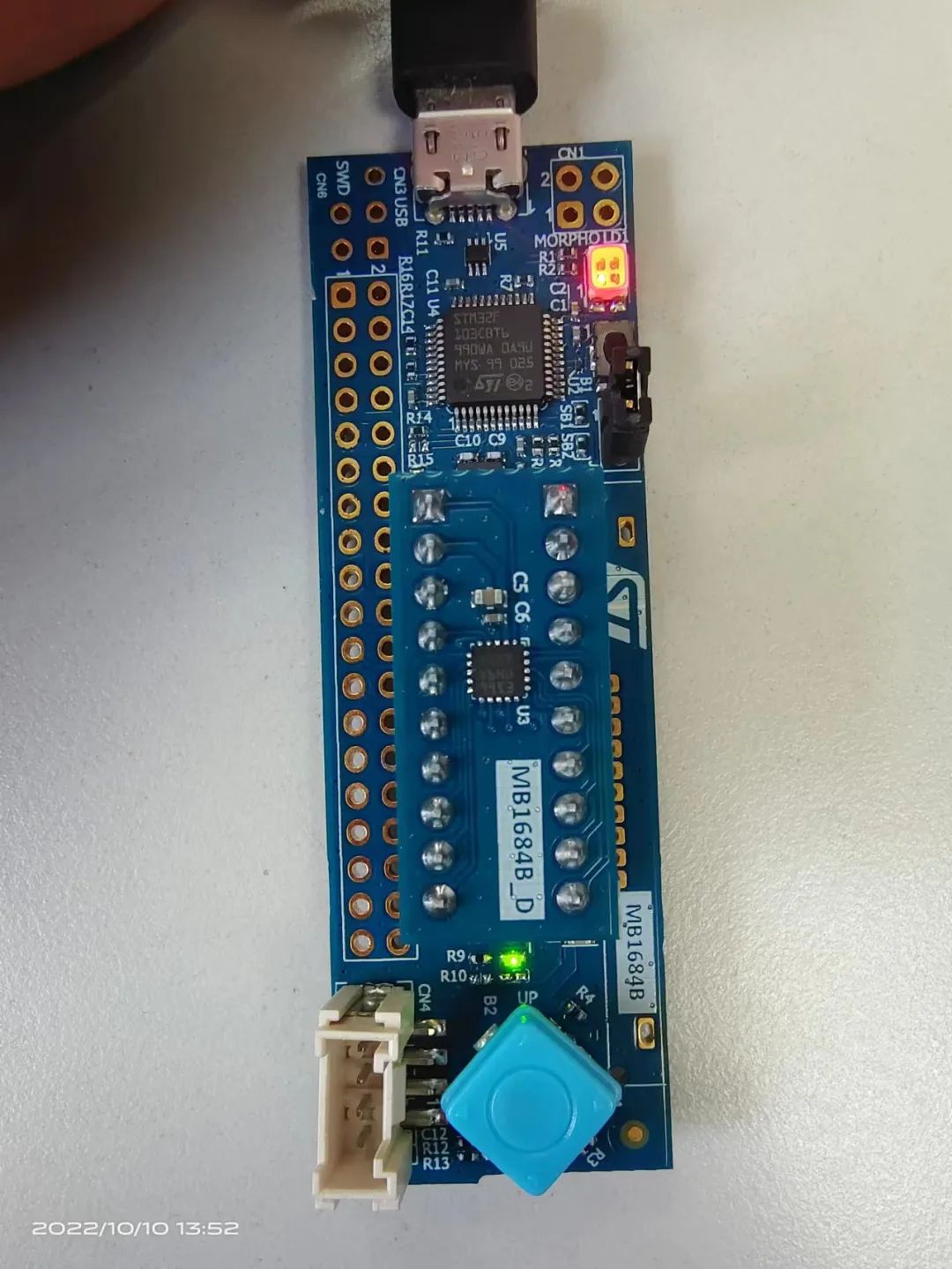

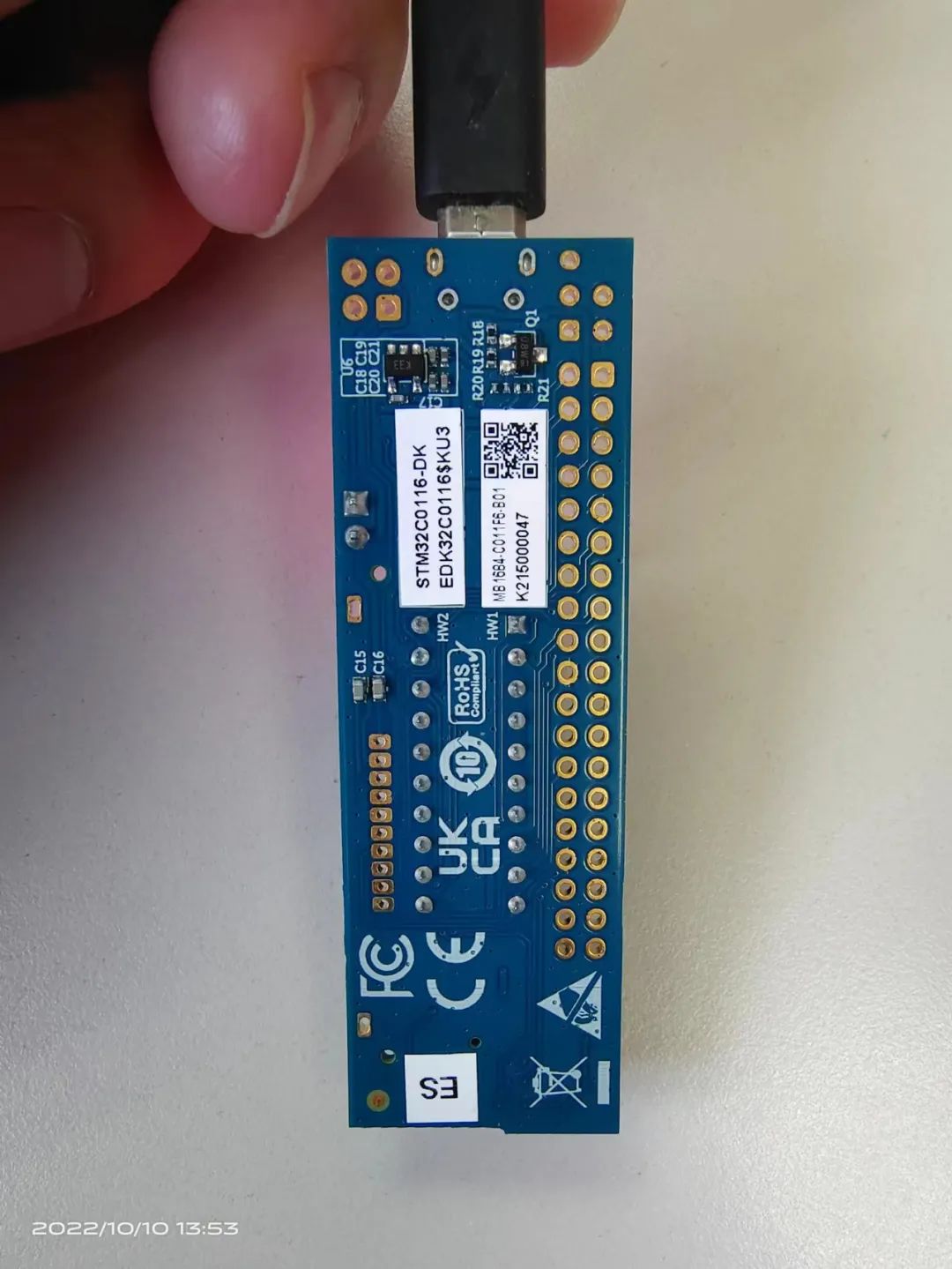

1.板子照片：

2.主要参数：

STM32C011F6基于ArmCortex‑M0+内核的微控制器，32 KB闪存和6 KB RAM

•用户LED

•复位按钮

•使用单个ADC输入引脚的5向游戏杆

•单个STM32 UFQFPN20至DIL20模块

•板连接器：

–USB Micro-B接口

–DIL20插座

–专用LCD占地面积

–UART

–用于MCU子板的2 x 10‑pin头

–扩展连接器

•具有USB重新枚举功能的机载ST-LINK/V2-1调试器/编程器：海量存储和调试端口

•STM32Cube MCU软件包提供全面的免费软件库和示例

•支持广泛的集成开发环境（IDE）选择，包括IAR嵌入式Workbench、MDK-ARM和STM32CubeIDE

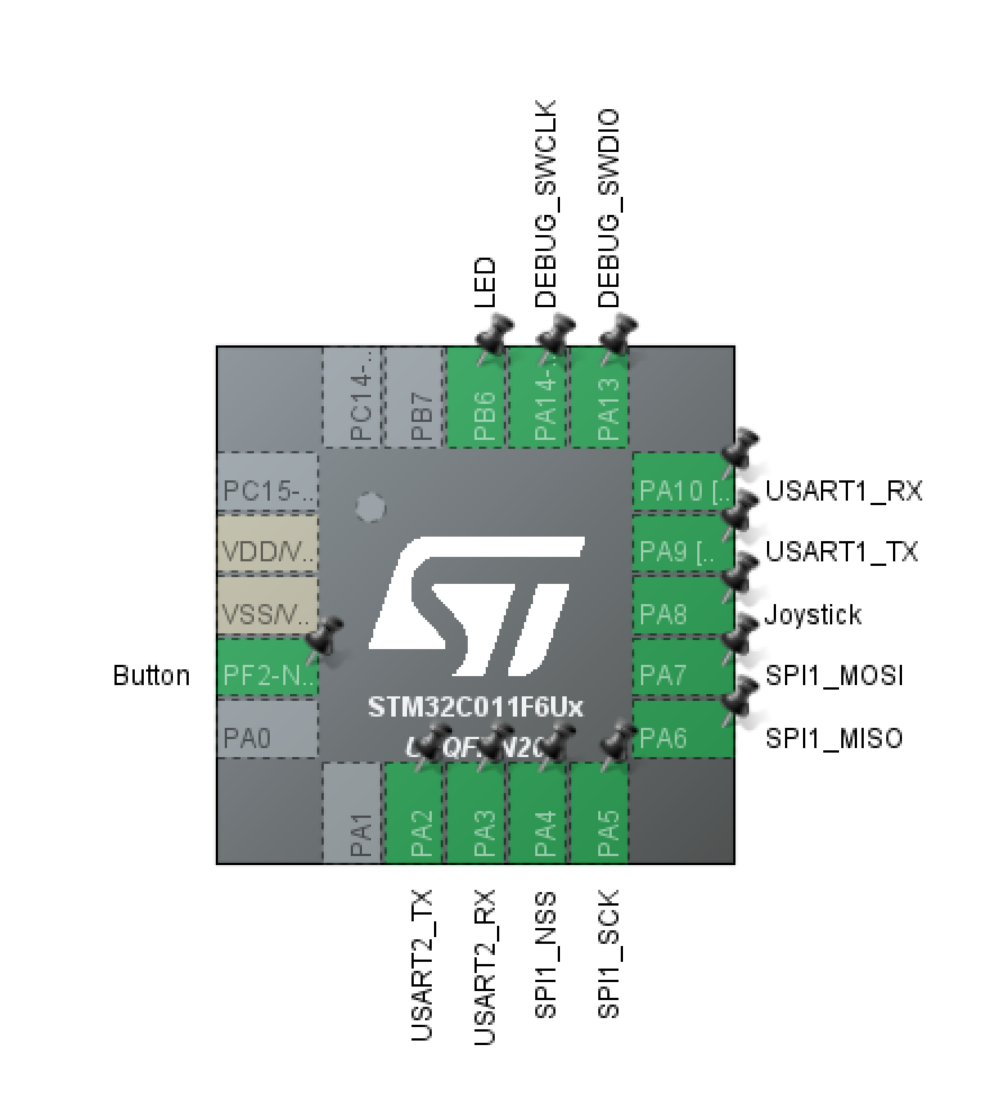

3.实验测试代码&工程，可参考附件

入门

按照以下顺序配置Discovery工具包并启动演示应用程序（请参附件PDF文档）：

1》检查板上JP1跳线的位置（参考表4）。

2》为了从主机PC正确识别设备接口，在连接板之前，安装www.ST.com网站上提供的ST-LINK/V2-1 USB驱动程序。

3》要给主板供电，请通过CN3将Discovery套件连接到带有a到Micro-B USB电缆的PC板的USB连接器。

4》然后，LD1 COM红色LED亮起，LD3绿色LED闪烁。

5》演示软件以及用于探索功能的其他软件示例可在STM32C0116-DK产品网页。
