学技术 | MediaTek Filogic 130 Arduino SDK编译环境搭建流

时间：2022-11-30 15:35

人气：

作者：admin

导读：MediaTekFilogic130/130A（MT7933/MT7931）基于ArmCortex-M33处理器，具备：WiFi6dual-band（IEEE802.11a/b/g/n/ac/ax）蓝牙5.0/5.1/5.2Audio搭载CadenceTensilicaHiFi4DSP（注一）硬件加密引擎（AES/DES/3DES/SHA/ECC/TRNG）...

MediaTek Filogic 130/130A（MT7933/MT7931）基于Arm Cortex-M33处理器，具备：

WiFi 6 dual-band（IEEE 802.11 a/b/g/n/ac/ax）

蓝牙5.0/5.1/5.2

Audio搭载Cadence Tensilica HiFi4 DSP（注一）

硬件加密引擎（AES/DES/3DES/SHA/ECC/TRNG）

电源管理单元

为客户提供低功耗、高效能且安全的IoT产品设计平台选择。

MediaTek Filogic 130/130A（MT7933/MT7931）SDK已支持Arduino开发环境，本文将介绍MediaTek Filogic 130/130A Arduino开发环境架设流程，包含安装必要软件、设定、SDK安装与编译/执行示例程序。分为以下几个部分：

相关工具：

HFS（HTTP File Server）or Microsoft IIS

MTK Flash tool（FBTool_v2p81_slib.exe）

Arduino IDE环境架设

安装Arduino IDE（Windows版本）

Arduino Website

Microsoft Store

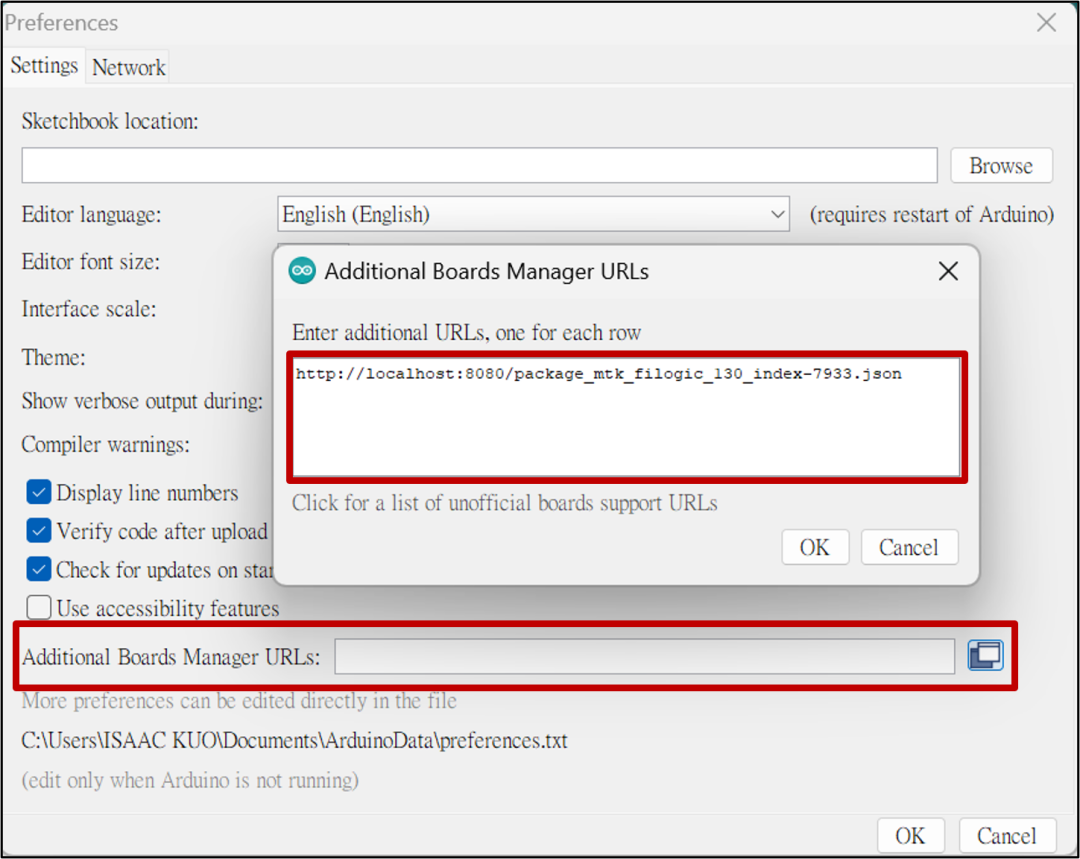

安装完成后，开启Arduino IDE，从“File”->“Preferences”中的“Addition Board Manager URLs”添加MTK开发板支URL:

MT7933//localhost:8080/package_mtk_filogic_130_index-7933.json

MT7931//localhost:8080/package_mtk_filogic_130_index-7931.json

MediaTek Filogic 130/130A Arduino SDK下载/安装

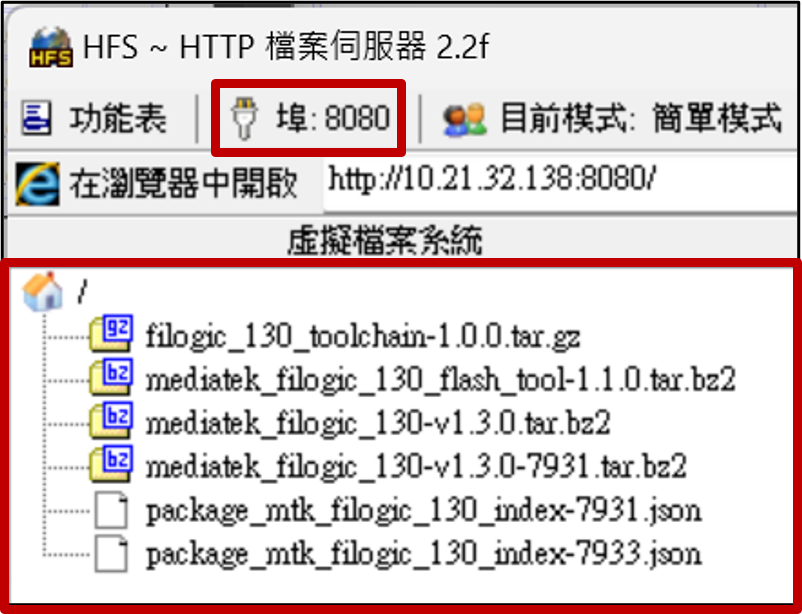

使用HFS（HTTP File Server）建立本机端网页

开启“HFS”

拖曳SDK相关档案（*.zip，*.json）到HFS视窗“虚拟档案系统”栏中

设定port number，需与Arduino IDE设定相同

可透过HFS中的“在浏览器中开启”来确认URL是否可用，并可以从中下载档案

***当Arduino IDE进行MTK开发板支持包下载时，必须保持Http server运行

从Arduino IDE下载/安装MTK开发板支持包

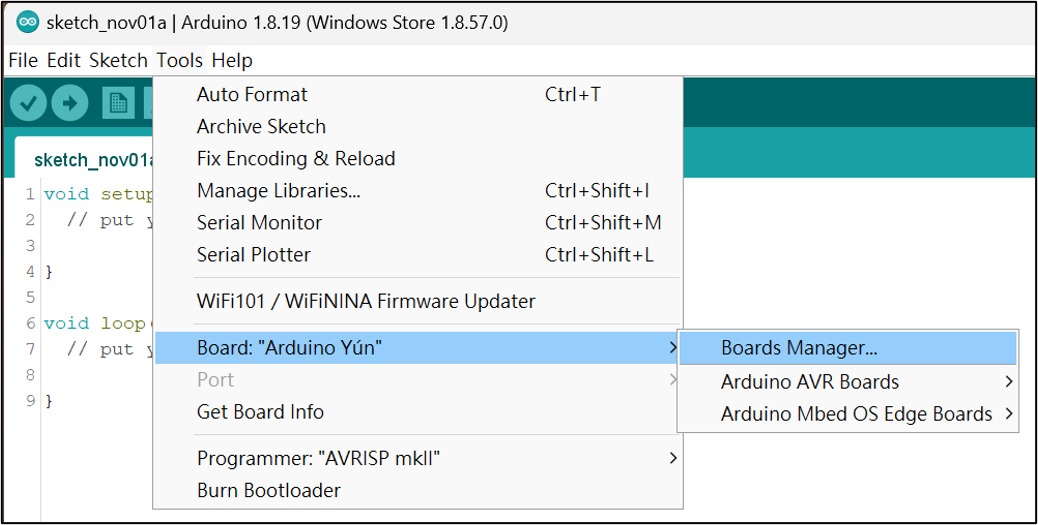

按下“Tools”->“Board‘xxxx’”->“Boards Manager…”开启Boards Manager

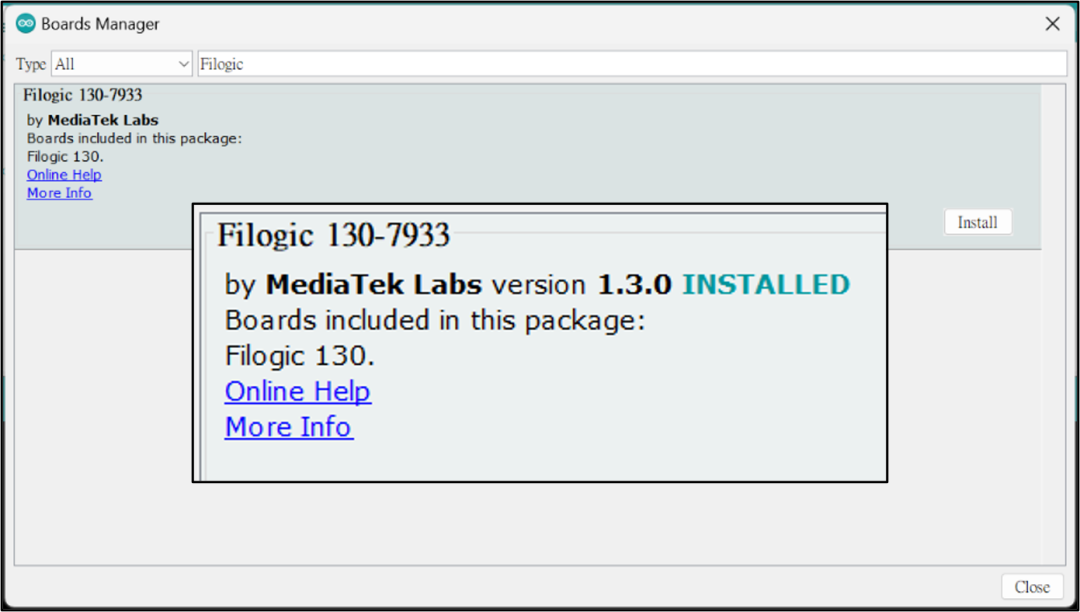

从中透过关键字“Filogic”搜寻并安装MTK开发板相关SDK资源

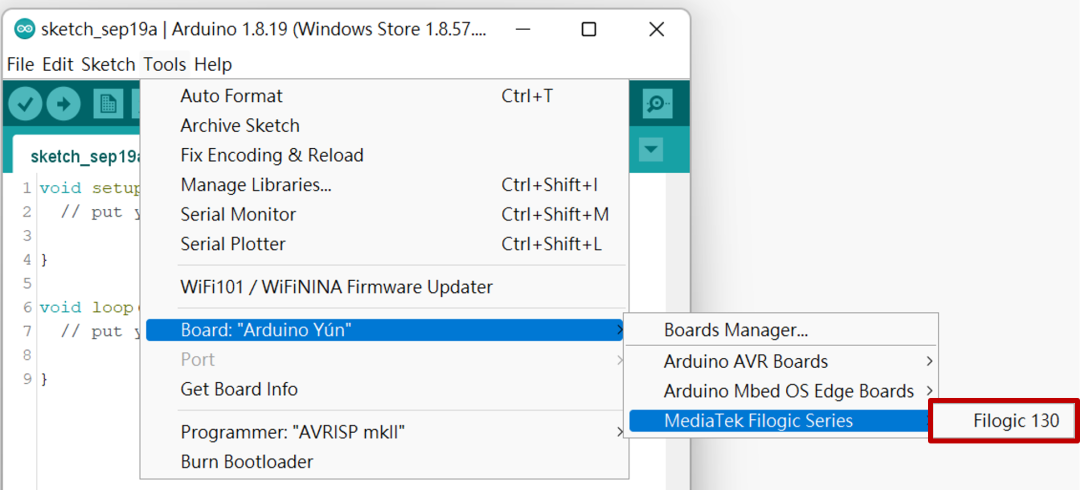

安装完成后，透过“Tools”->“Board‘xxxx’”->“MediaTek Filogic Series”->“Filogic 130”选择MTK开发版

编译/执行示例程序

在开发Arduino示例程序之前，若开发版曾用于FreeRTOS SDK开发过，会需要对MTK开发板刻录bootloader。另外此步骤仅需要执行一次。

相关资源

MTK Flash tool：FBTool_v2p81_slib.ex

Bootloader binary：mt793xan_bootloader-xip.sgn

刻录bootloader步骤（option）

连接MTK开发板到PC

开启FBTool_v2p81_slib.exe，透过按下“Open”，选择配置档x_scatter.ini

勾选“[ROM_BL]”指定刻录的bootloader档

选择MTK开发板连接到PC的UART port

按下“Downlaod”启动刻录

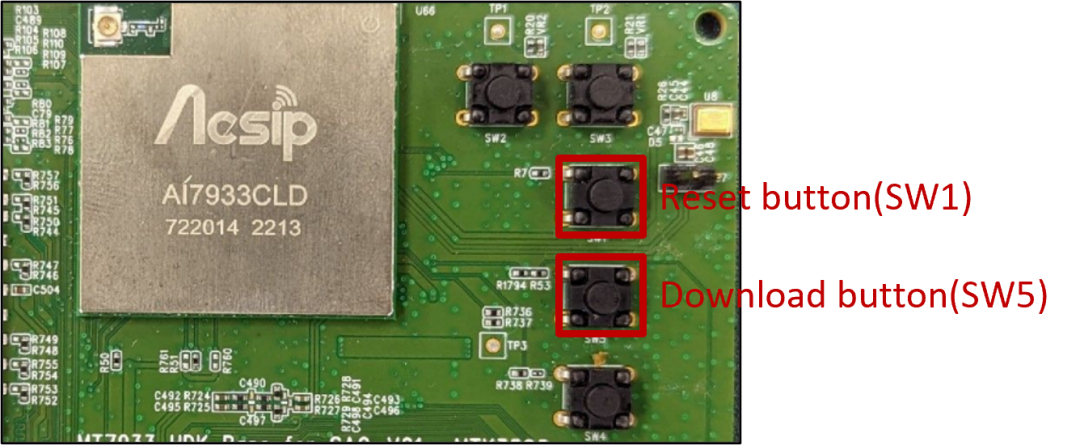

此时需要同步按住Download button（SW5），接着单击Reset button（SW1），使MTK开发板重启至刻录模式，让刻录工具能成功侦测到并开始刻录bootloader

当看到刻录工具底下的进度条显示100%即代表刻录成功

编译/执行示例程序

我们透过一个简单的示例程序“Hello World”在Arduino IDE上编译，并上传到MTK开发板上执行

Example code:

void setup（）{

// put your setup code here，to run once:

Serial.begin（115200）；

Serial.println（“\n\rHello World！”）；

}

void loop（）{

// put your main code here，to run repeatedly:

}

连接MTK开发板到PC

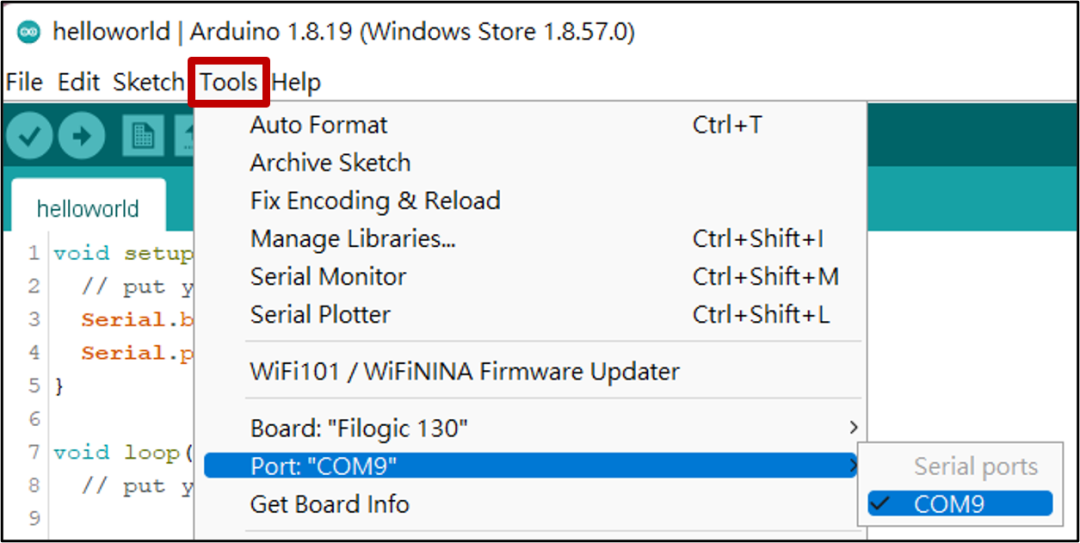

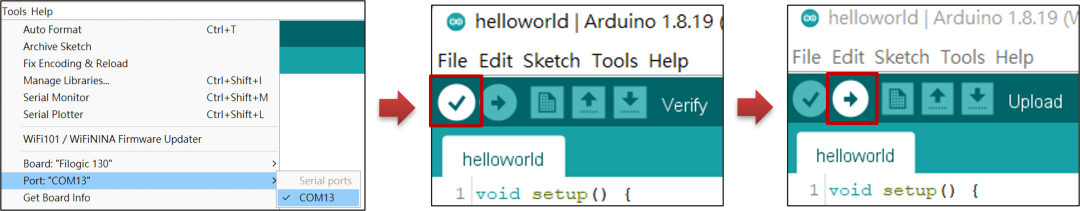

在Arduino IDE中，按下“Tools”->“Port”选择MTK开发板连接PC的UART port

透过Arduino IDE中的“Verify/Compile”按钮编译示例程序

透过Arduino IDE中的“Upload”按钮上传示例程序到MTK开发板

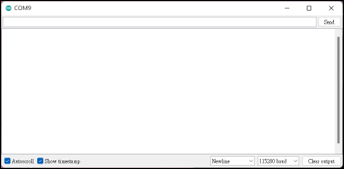

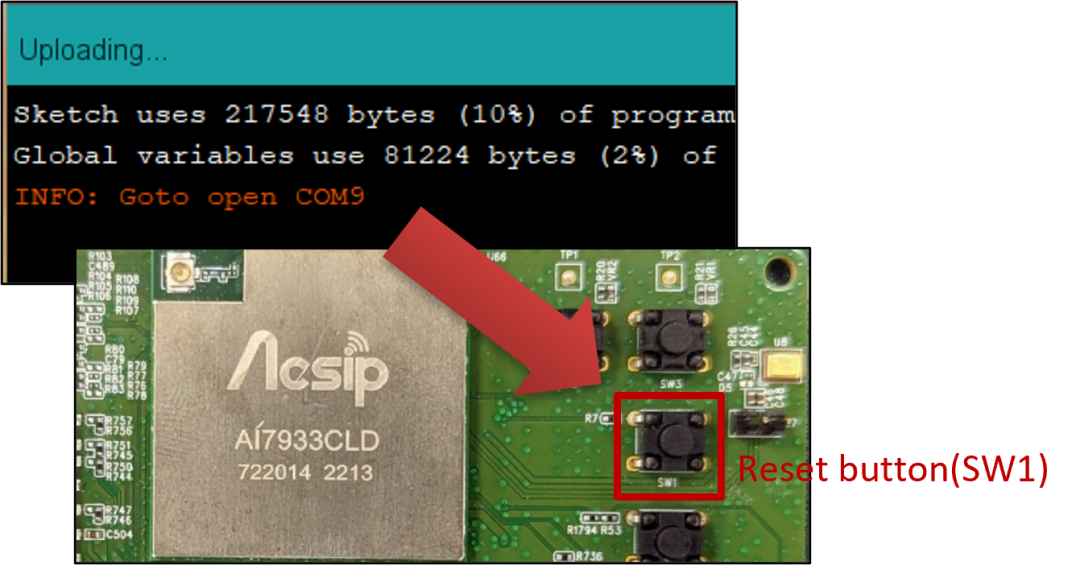

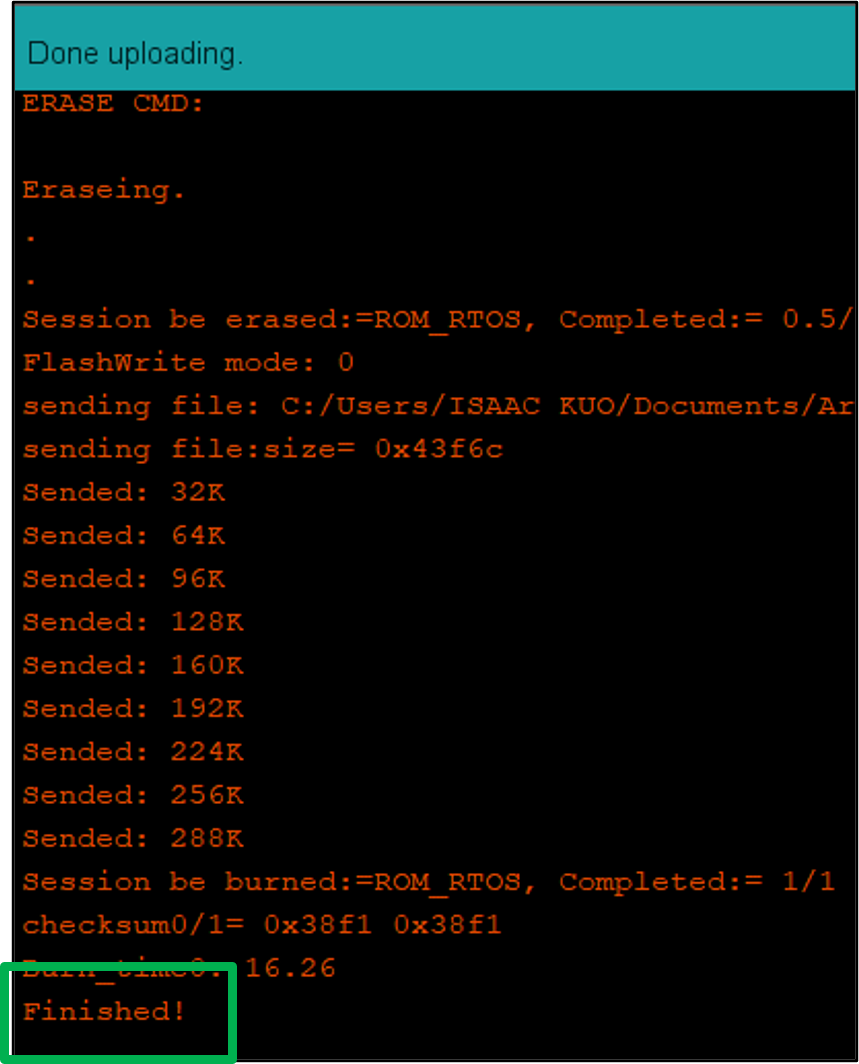

注意：当按下Arduino IDE中“Upload”按钮时，在Arduino IDE下方的Debug console会印出相关讯息，当看到印出“INFO: Goto open COM9”时，须立刻单击MTK开发板上的Reset button（SW1）。若成功会看到MTK开发板开始进行刻录动作，等待“Finished”信息印出即完成。
