飞凌嵌入式OK3588-C开发板现已正式发售！真8K、强大算力、出色的多媒体性能、丰富的用户资料......多重优势为您带来更优质的体验！
OK3588-C开发板基于Rockchip旗舰级AIoT处理器RK3588设计开发，先进的8nm制程工艺、Big.Little大小核架构以及L3缓存的加入都极大提升了它的大数据处理能力，同时还配备了丰富的高速数据通讯接口，满足用户的多样化需求。
对于一款强大的产品而言，具有丰富齐全的功能配置是必备素质，那接下来就让我们走近OK3588-C开发板，近距离地了解它丰富的功能接口。

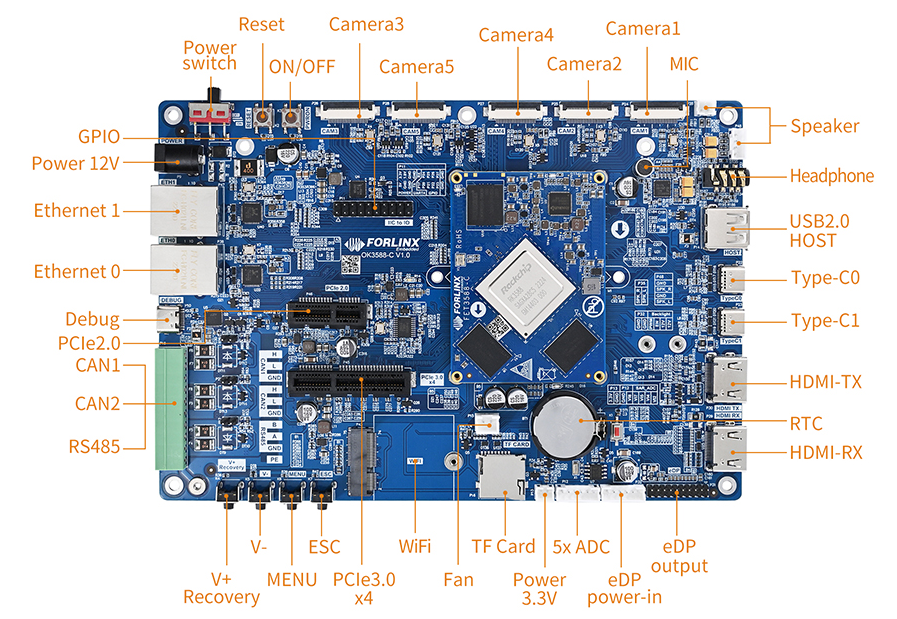

OK3588-C开发板接口图（正面）

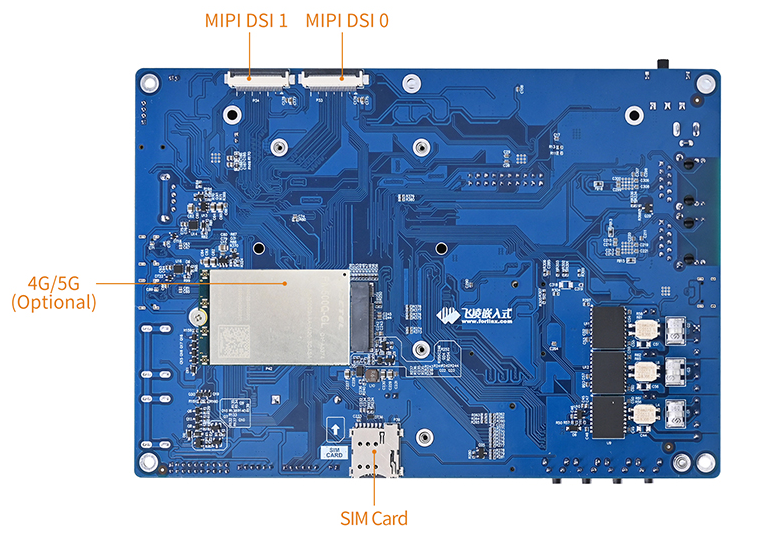

OK3588-C开发板接口图（反面）通过接口图可以看到，飞凌嵌入式OK3588-C开发板引出的接口资源十分丰富，为客户的开发和测试提供了极大便利。并且OK3588-C开发板经由严苛测试，能够为客户的高端应用提供稳定的性能支撑。

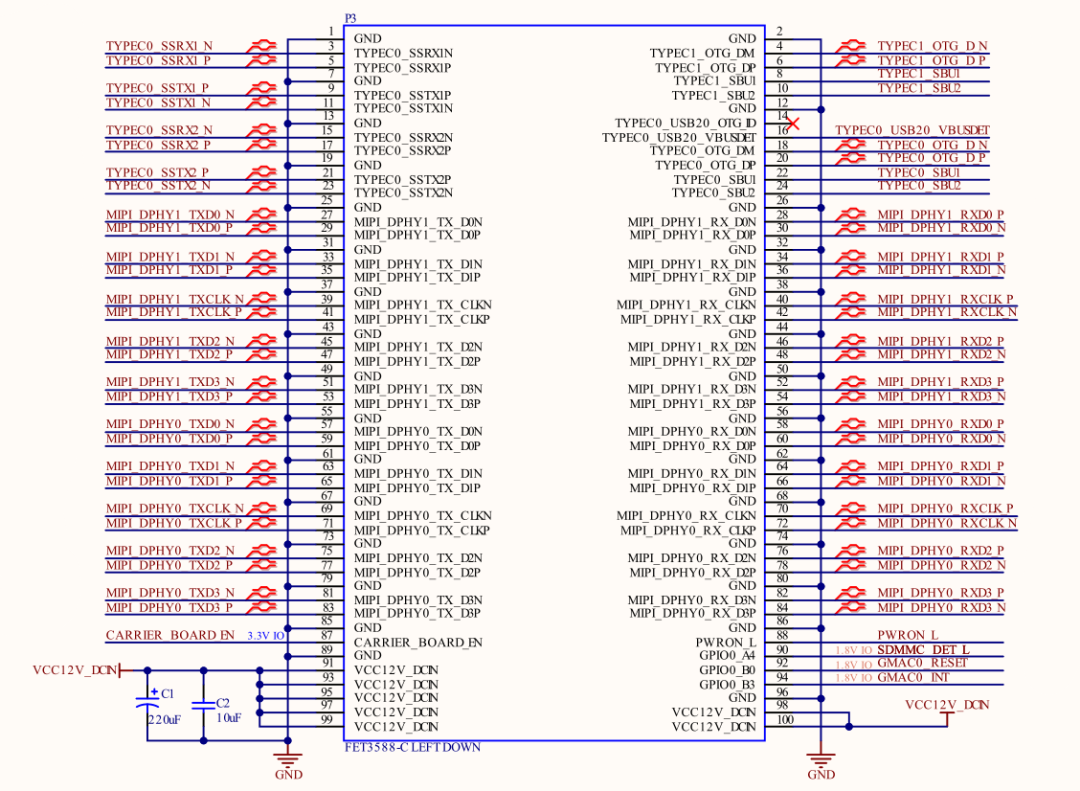

飞凌嵌入式OK3588-C开发板采用了核心板+底板的分体式设计，通过4个100Pin的板对板连接器进行连接，并将核心板的全部功能以极为便利的方式引出，在保证信号完整引出的前提下还在每一对差分信号之间隔了1个GND引脚。
这样的设计不仅可以有效保证高速差分信号在传输过程中的信号质量，同时也让工程师在自己设计底板时布线更方便，产品稳定性会更有保障。
在OK3588-C开发板的正面可以看到5个FPC排线座，这五个排线座是摄像头接口，并且在板边引出，也就意味着可以同时连接5路摄像头。充裕的摄像头资源可以让用户的开发或学习过程都更加便利。

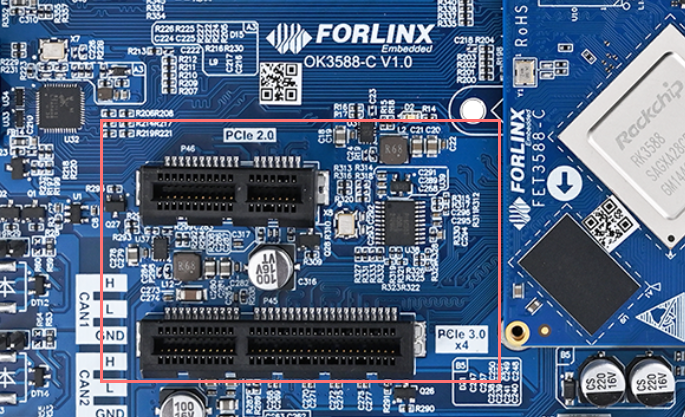

在FET3588-C核心板的旁边有两个黑色的底座，分别是PCIe3.0和PCIe2.0接口。PCIe的引出大大提高了开发板的可扩展性，在实际开发过程中，当用户需要用到OK3588-C开发板没有引出的功能时，就可以通过PCIe接口扩展出自己需要的功能了。
出众的显示能力也是OK3588-C开发板的一大亮点。多种显示接口、支持四屏异显、最高7680x4320@60Hz的显示输出等特点，都表现出它显示能力的卓越。
在OK3588-C开发板的正面，可以看到2路HDMI接口，这两个接口分别是HDMI的输入和输出接口，飞凌嵌入式还贴心地做了静电防护设计；在HDMI接口的下方有两排排针，是1路eDP的输出接口；由于开发板体积小巧紧凑，DP接口则与USB3.1 Gen1复用，并通过Type-C接口引出。来到开发板的背面，还有2路MIPI-DSI视频输出接口。
（FET3588-C核心板还支持最高8bit RGB格式的BT.1120显示输出，数据速率可达150MHz，通过客户自己设计的底板即可引出。）
在OK3588-C开发板两路千兆网口以及DEBUG调试串口的下方，可以看到RS485和CAN总线接口。在正面看起来虽然平平无奇，但在开发板背面其实暗藏玄机——RS485和CAN接口都采用了隔离防护电路，既可以保证开发板在复杂环境下的稳定工作，同时也让二次开发的工程师设计防护电路时更加便利。

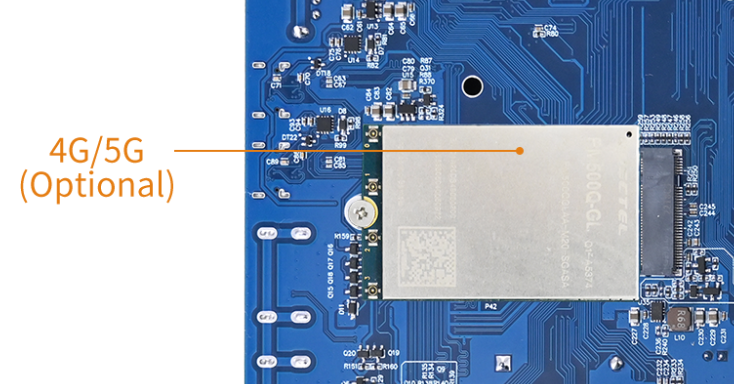

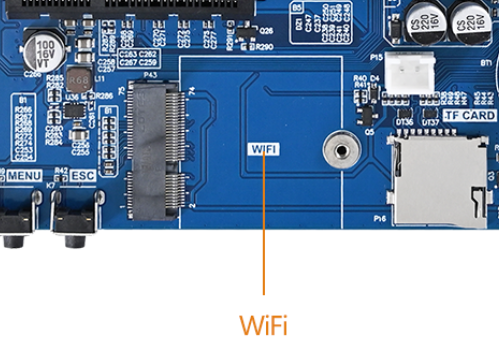

在WiFi和蓝牙功能方面，OK3588-C开发板支持M.2封装的WiFi&BT模块并且支持WiFi6 SU和MU-MIMO+Bluetooth 5.3，同样也支持M.2封装的4G/5G模块。
通过以上介绍，相信大家都能感受到飞凌嵌入式OK3588-C开发板在功能接口丰富程度以及稳定性上的优异表现。飞凌嵌入式与瑞芯微有着多年深度且密切的合作，除了最新上市的RK3588，飞凌嵌入式也曾推出搭载了RK3568和RK3399处理器的核心板以及开发板产品，并得到客户的广泛认可。
