动态讲解飞凌嵌入式RK3588开发板的性能参数、功

内容来源：飞凌嵌入式官网

2021年12月16日第六届瑞芯微开发者大会上，瑞芯微发布了全新一代旗舰处理器——RK3588。 相较前一代产品，RK3588的性能提高20%~30%！同时采用新一代8nm制程工艺，也将大幅度降低功耗。这款处理器芯片集成60多亿晶体管，采用8核CPU，8个EEGPU，6TOPS算力NPU，具有高算力、超强多媒体、丰富接口等特点。

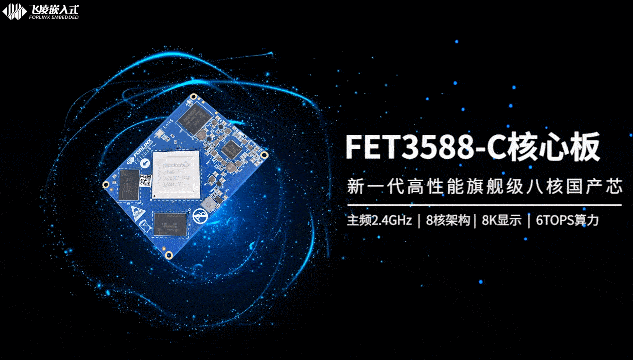

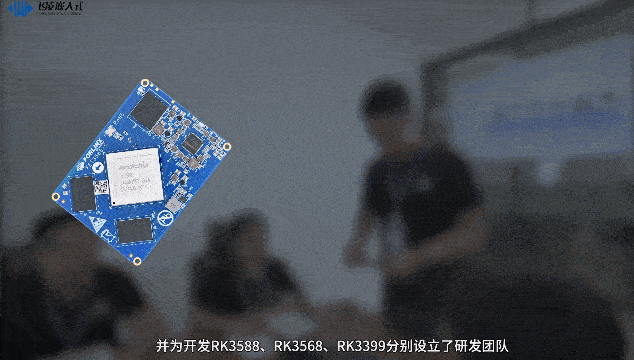

作为与瑞芯微有着多年深度且密切的合作关系的合作伙伴，飞凌嵌入式也基于这款性能强悍的旗舰处理器开发出了相应的核心板与开发板产品——FET3588-C核心板和OK3588-C开发板。作为飞凌嵌入式的重磅明星产品，这款产品集匠心设计、高超性能、可靠品质于一体。

硬件设计方面

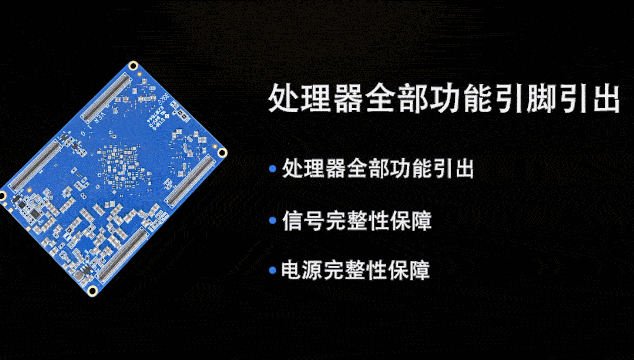

飞凌嵌入式FET3588-C核心板采用12V供电，更高的供电电压不光提升了供电功率上限，也能减小线路损耗，确保飞凌核心板可以满负荷长时间稳定运行；电源采用RK单PMIC的方案，支持动态调频等；飞凌RK3588核心板采用100pin超薄连接器实现核心板与底板连接，连接器合高1.5mm，极大的缩小了核心的厚度；选用4片100pin连接器，共计400个引脚；CPU的所有可引出的功能全部引出，且高速信号的地回路引脚充足，电源供电及回路引脚充足，确保信号完整性和电源完整性。

尺寸方面，飞凌这款核心板大小仅为50 x68mm，小于市面上大部分核心板，仅仅相当于半个名片大小，轻便小巧的体积，更便于集成到用户的产品设计中去。

性能方面

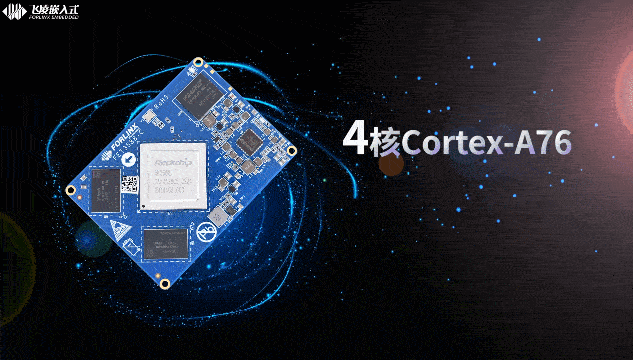

RK3588采用了Big.Little大小核架构，4个Cortex-A76大核可在高负载工作时提供性能支撑，4个Cortex-A55小核可在低负载工作时降低功耗运行，A76的主频高达2.4GHz，A55的主频也有 1.8GHz，充分考虑了性能和功耗的平衡。

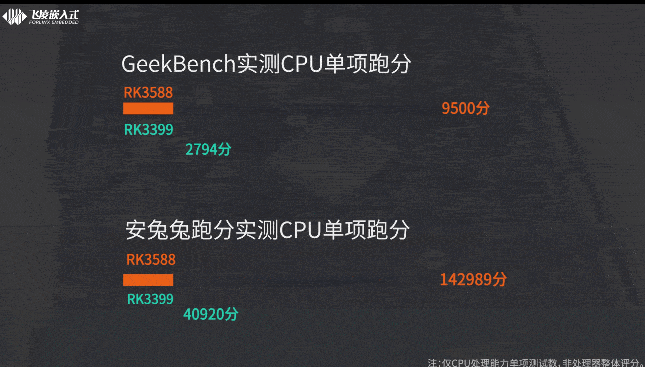

通过GeekBench和安兔兔跑分实测可以看到，相较于上一代旗舰RK3399，性能提升了有3.5倍。

算力方面

RK3588芯片集成了瑞芯微自研的第三代NPU处理器，支持INT4/INT8/INT16/FP16混合运算，算力高达6TOPS，可满足大多数人工智能模型的算力需求，赋能各种AI场景。

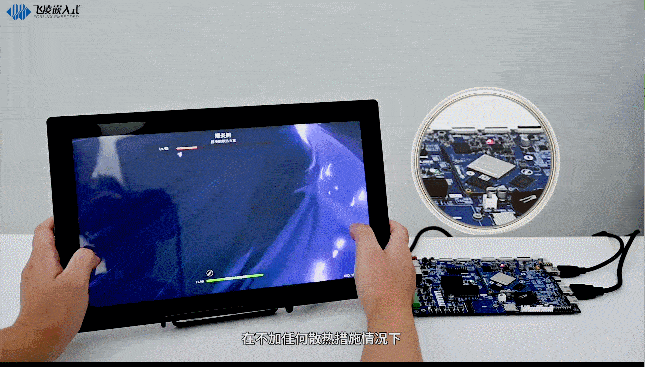

当然RK3588处理器不仅性能强，在功耗控制方面也是下足了功夫，8nm的先进制程工艺，为高性能、低功耗提供了强大支撑。实测中，我们在不加任何散热措施情况下，在飞凌嵌入式RK3568开发板上运行了2个小时的大型游戏。

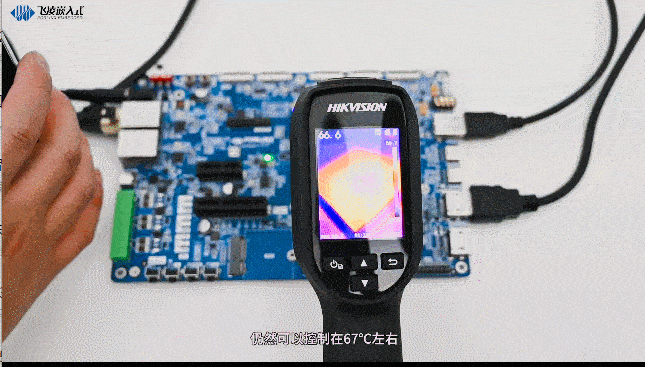

通过测温，RK3588处理器表面温度仍然可以控制在67℃左右，表现尚佳。

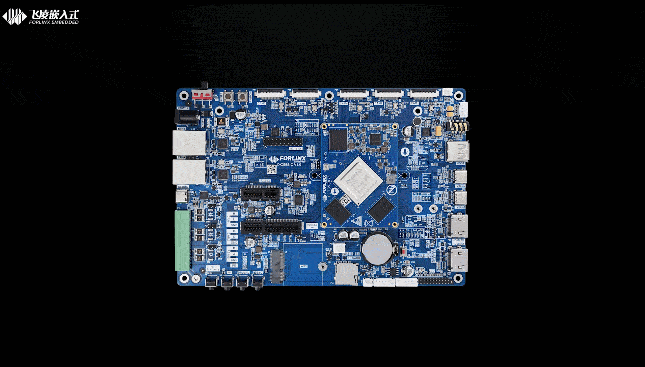

OK3588-C开发板设计方面

为了便于用户的对功能、性能进行测试，飞凌嵌入式也做了更多思考。不仅最大限度发挥核心板的原生功能，例如HDMI输入、HDMI输出、Type-C、Camera、双千兆网、CAN总线、PCIe x4、GPIO、eDP输出等，还适配了Camera、WIFI6、5G等外设模块，且合理排列接口，避免了当将接口插满时可能产生的不便，同时飞凌嵌入式OK3588-C开发板将所有FPC排线座全部放在了板边，方便插入排线引出。核心板和底板的各个接口信号以及电源都经过严格测试，确保信号质量良好、电源文波在规定范围内。

从稳定性及器件EMC防护方面来说，为保证开发板品质，为客户的研发设计和功能评估提供可靠的参考，我们的防护几乎做到了面面俱到。OK3588-C开发板特意增加了接口防护电路，避免因为意外造成的开发板损坏；CAN和RS485接口均具备静电3级、雷击浪涌3级、快速脉冲群3级防护能力；其它接口如USB、Ethernet、Type-C、HDMI TX、HDMI RX、TF、SIM、按键也都设置了静电3级防护。客户在用开发板评估过性能后可直接根据参考设计开发自己的功能底板，加速项目落地。

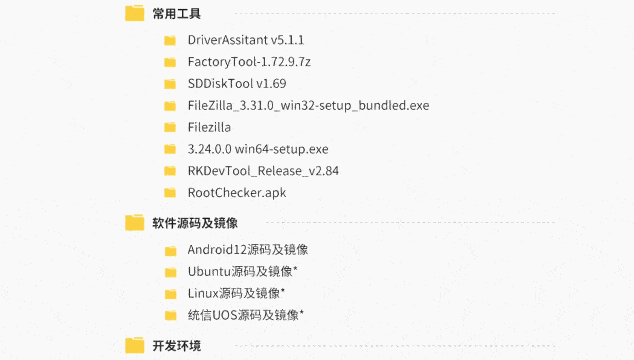

同时飞凌嵌入式为了简化用户开发流程，降低用户开发难度，针对RK3588也提供了大量的开发资料和参考设计，包括RK3588原理图、常用工具、软件源码、开发环境、测试例程、芯片数据手册、软件手册、硬件手册、编译手册、应用笔记、常见QA问答手册、引脚复用及引脚功能对照表等等，帮助用户的产品快速开发上市。

多年以来飞凌嵌入式与瑞芯微有着深度且密切的合作关系，除RK3588外，基于瑞芯微的处理器飞凌嵌入式也开发出了多款深受市场好评的产品，如搭载RK3568、RK3399处理器的核心板和开发板等，并为研发每一款产品分别设立独立研发团队。同时为保障用户在使用产品开发过程中能够得到强有力的技术支撑，飞凌嵌入式凭借16年的积累，拥有一大批嵌入式领域软硬件技术精英，助力客户成功开发，快速上市，也期待您的咨询与进一步合作。
