AI7931LD模块简介：

AI7931LD为群登科技高度整合的IoT模块，基于Arm Cortex-M33处理器，具备：

搭载16MB SPI-NOR Flash

WiFi 6与双频IEEE 802.11 a/b/g/n/ac/ax 2.4G/5G连接子系统

蓝牙5.0连接子系统

硬件加密引擎（AES/DES/3DES/SHA/ECC/TRNG）

电源管理单元

丰富的周边界面如：SDIO、SPI master、I2C、I2S_IN、IR input、UART、AUXADC、PWM以及22组GIPO

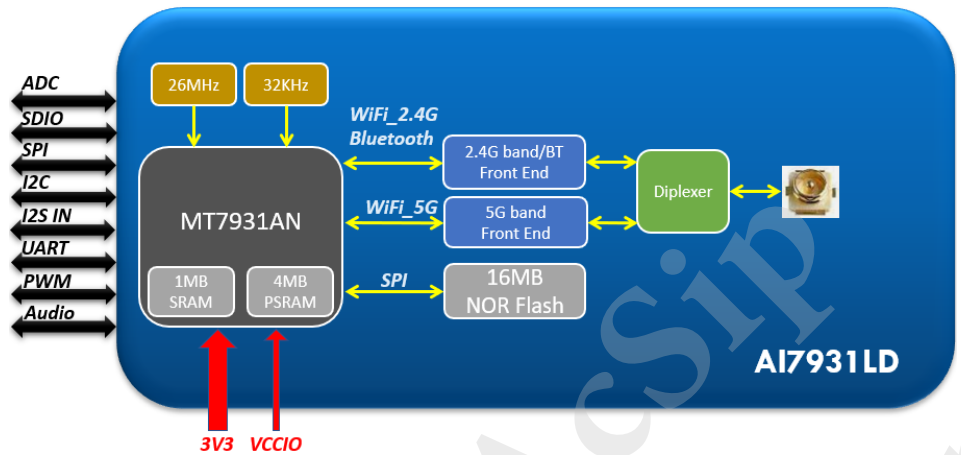

AI7931LD模块框架图

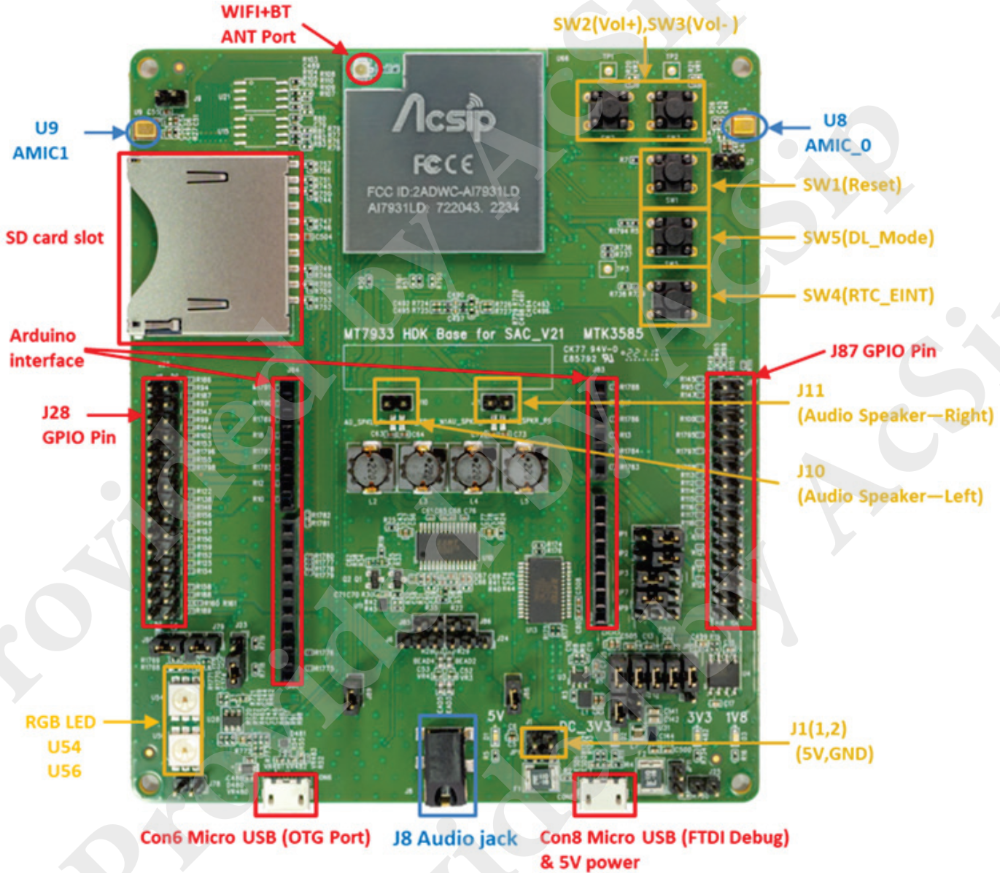

群登科技EK-AI7931LD开发板简介

EK-AI7931LD开发板提供丰富的周边与界面，简介如下：

Micro USB界面：CON6（OTG port）、CON8（FTDI debug含5V供电）

功能按钮（SW1 ~ SW5），包含Vol+/Vol-、Reset、DL_Mode、RTC_EINT

Arduino界面（J81 ~ J84）

扩充界面（J28、J87），包含电源、GPIO、SPI、I2C等…

AMIC（U8、U9）、音频插孔（J8）

左右声道Audio Speaker接头（J10、J11），可支持8ohm/2W喇叭

SPIM界面RGB LED（U54、U56）

SD Card插槽

EK-AI7931LD开发板快速使用指南

1. 连接CON8 MicroUSB到PC，提供5V电源及CM33 UART console

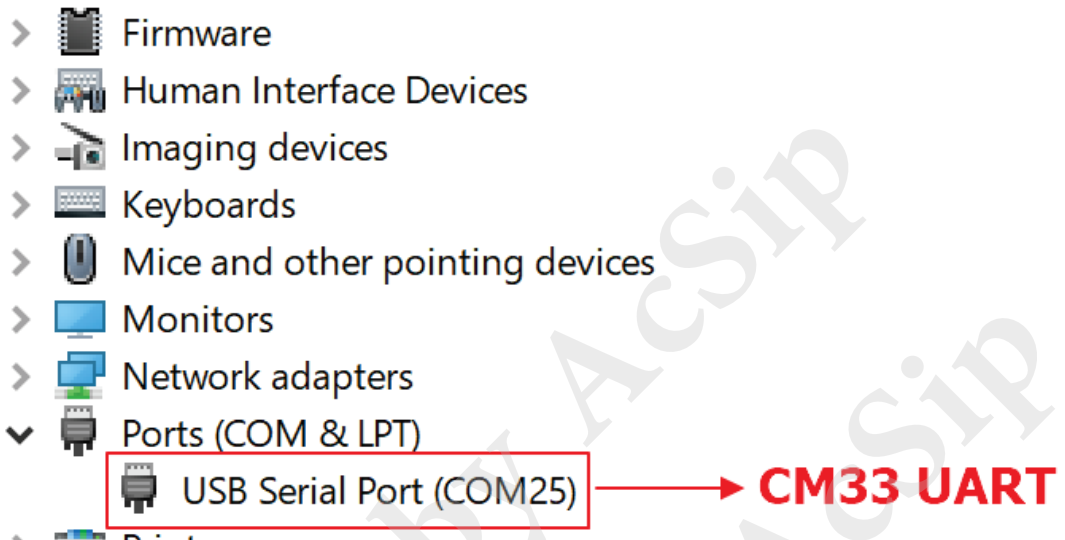

2. PC端安装FTDI驱动，确认装置管理员有启用USB Serial Port（COM x）

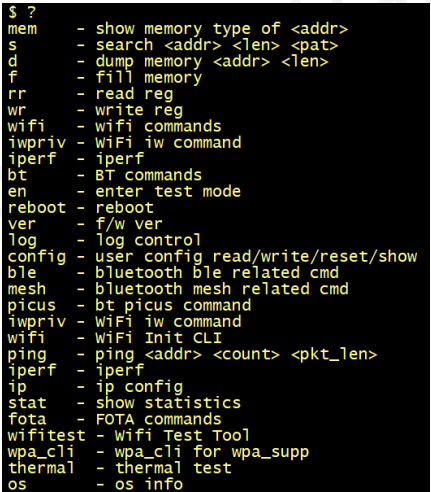

3. 开启Console tool连接EK-AI7931LD开发板，透过“？”查找/使用CLI comand。或是透过flashtool刻录SDK示例程序
