【经典回顾】基于AD9361+ ZYNQ软件无线电平台的设

本文讲解基于ADI AD9361模块AD-FMCOMMS3-EBZ和创龙科技Zynq-7045/7100评估板搭建AD9361 RF(Radio Frequency)收发测试平台，实现QPSK(Quadrature Phase Shift Keying)数字调制和FM(Frequency Modulation)收听。

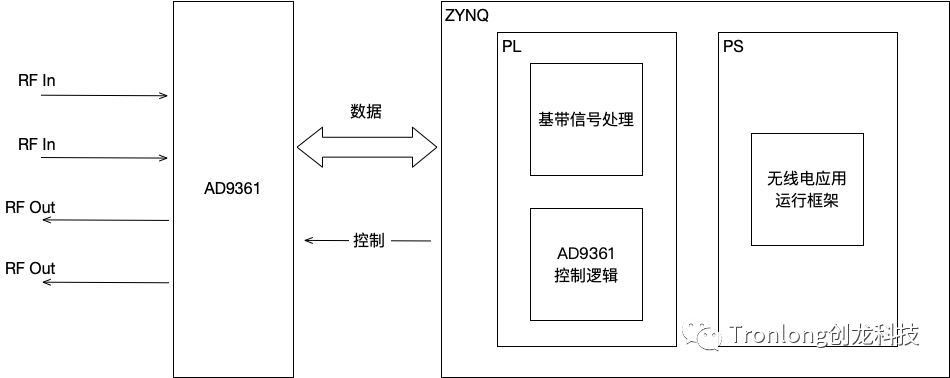

1方案框图

图1

2硬件平台

2.1Zynq-7045/Zynq-7100评估板

创龙科技TLZ7xH-EVM是一款基于Xilinx Zynq-7000系列XC7Z045/XC7Z100高性能处理器设计的高端异构多核SoC评估板，处理器集成PS端双核ARM Cortex-A9 + PL端Kintex-7架构28nm可编程逻辑资源，评估板由核心板与评估底板组成。核心板经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。

评估板接口资源丰富，引出双路千兆网口、四路SFP+光口、CameraLink、HDMI、FMC HPC、GTX、PCIe、USB、Micro SD等接口，方便用户快速进行产品方案评估与技术预研。

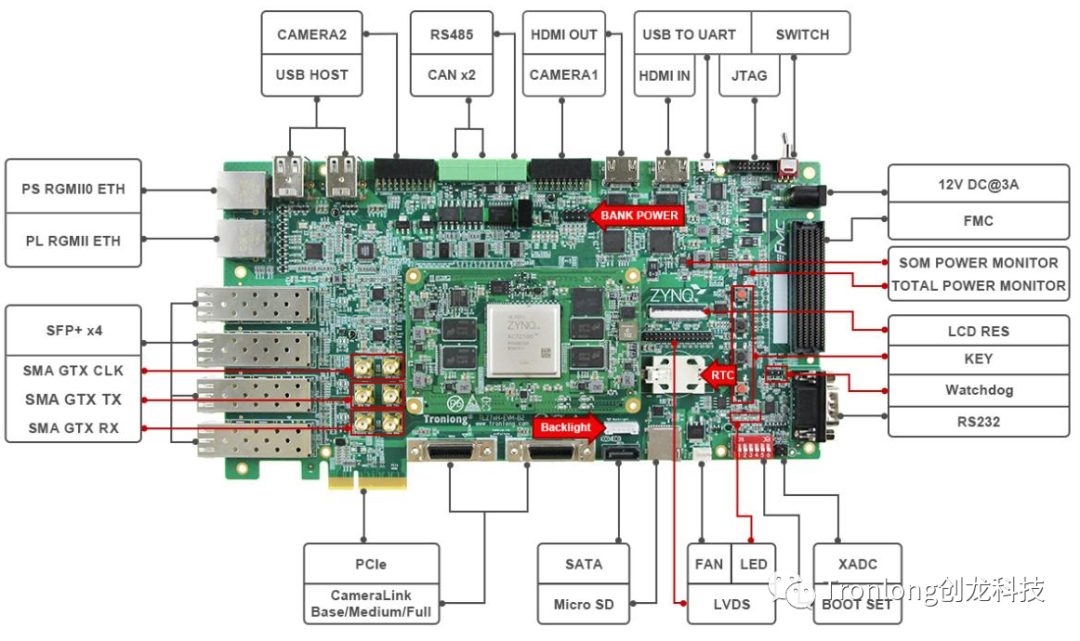

图 2TLZ7xH-EVM评估板

备注：案例源码需购买评估板和模块后提供。

2.2AD9361软件无线电模块

图 3AD9361软件无线电模块

（AD-FMCOMMS3-EBZ）

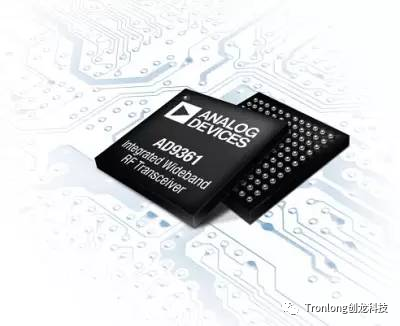

AD9361是一款用于SDR架构的高性能、高度集成的RF收发器IC，适合无线通信基础设施、防务电子系统、RF测试设备和仪器，以及通用软件定义无线电平台等应用。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器或FPGA提供可配置数字接口，高度可编程性和宽带能力使其成为多种收发器应用的理想选择。

图 4

3案例测试

3.0.1QSPK数字调试测试

将AD-FMCOMMS3-EBZ模块的TX1A、RX1A分别连接2.4G天线，并将模块连接至评估板FMC接口，评估板J1跳线帽选择2.5V档位，以配置FMC IO的BANK电压为2.5V，同时使用网线将评估板和Ubuntu上位机连接至同一个路由器。

图 5

测试现象

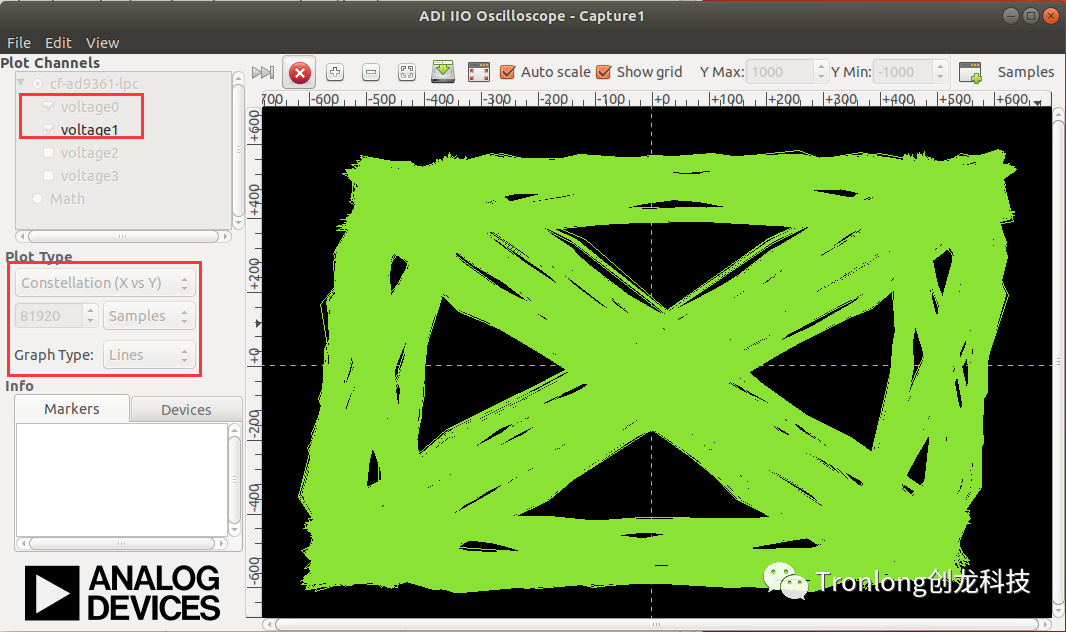

（1）线状形式星座图

图 6

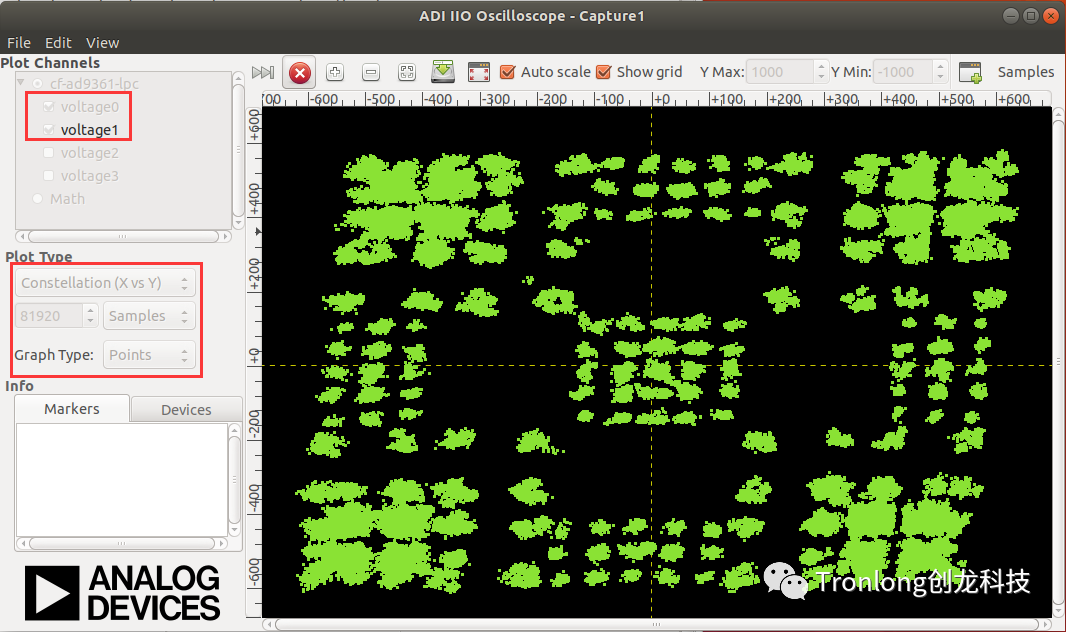

（2）点状形式星座图。

图 7

可通过调节天线位置观察到星座图的变化。

3.0.2FM收听测试

将AD-FMCOMMS3-EBZ模块的RX1A连接FM天线，并将模块连接至评估板FMC接口，评估板J1跳线帽选择2.5V档位，以配置FMC IO的BANK电压为2.5V，同时使用网线将评估板和Ubuntu上位机连接至同一个路由器。将USB声卡连接评估板USB HOST接口，并将耳机连接USB声卡的音频输出端。

图 8
