基于Zynq-7000高速数据采集解决方案—米尔MYD-C7Z

近年来，科技日新月异，随着机器视觉、人工智能的迅速发展，相关行业对数据采集系统的性能要求更加苛刻，要求能够同时采样的通道更多，采样的精度和速度要求更高。在雷达，航天，视频传输，工业控制等领域，采样率、分辨率、传输速率成为评价超高速数据采集系统的最重要技术指标，所以芯片的选择就变得尤为重要，既需要具备高精度、高采样速率等模块，又需要可以嵌入操作便捷、用户体验更友好的操作系统，实现良好的人机交互功能。

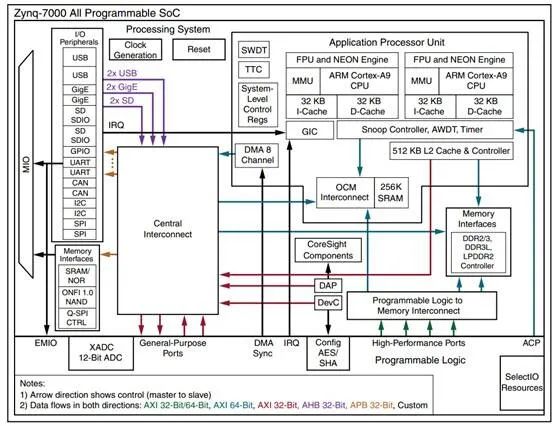

Zynq-7000是Xilinx推出的一款全可编程片上系统（All Programmable SoC）。该芯片集成了ARM Cortex A9双核与FPGA，所以ZYNQ是一款SoPC芯片。其架构如下图：Zynq-7000架构图
Zynq-7000 器件配备双核 ARM Cortex-A9 处理器，该处理器与基于 28nm Artix-7 或 Kintex-7 的可编程逻辑集成，可实现优异的性能功耗比和最大的设计灵活性。Zynq-7000 具有高达 6.25M 的逻辑单元以及从 6.6Gb/s 到 12.5Gb/s 的收发器，可为多摄像头驾驶员辅助系统和 4K2K 超高清电视等大量嵌入式应用实现高度差异化的设计。Zynq-7000 SoC 系列集成 ARM 处理器的软件可编程性与 FPGA 的硬件可编程性，不仅可实现重要分析与硬件加速，同时还在单个器件上高度集成 CPU、DSP、ASSP 以及混合信号功能。这既能通过ARM处理器搭载Linux系统实现良好的人机交互功能，还能通过灵活的FPGA硬件设计，实现高速数据采集系统的采集工作。

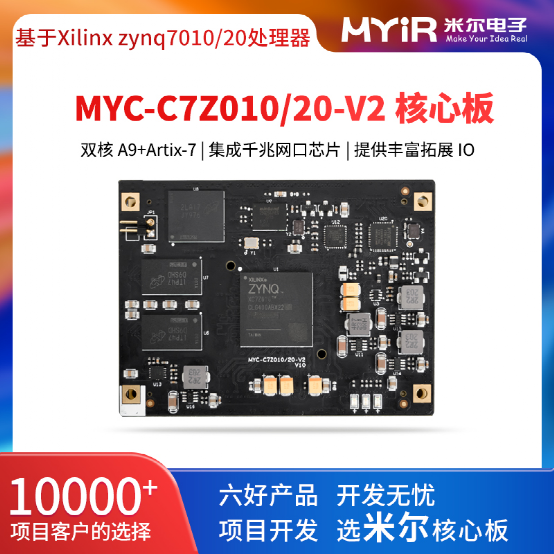

米尔MYC-C7Z010/20-V2核心板
MYC-C7Z010/20-V2（核心板）
基于Zynq-7000 SoC平台，米尔电子升级开发出MYC-C7Z010/20-V2核心板及开发板，基于 Xilinx Zynq-7000 SoC 高性能低功耗处理器，集成 PS 端单核/双核 Cortex-A9 ARM+ PL 端 Artix-7 架构可编程逻辑资源，最高主频可达 866MHz；使用10层沉金工艺生产的PCB板，独立的接地信号层；该款核心板主要应用在雷达、导弹、通信、声纳、遥感、地质勘探、振动工程、无损检测、智能仪器、生物医学工程等众多领域。

MYC-C7Z010/20-V2核心板简介

• 基于 Xilinx Zynq-7000 SoC 高性能低功耗处理器，集成 PS 端单核/双核 Cortex-A9 ARM+ PL 端 Artix-7 架构可编程逻辑资源；
• PS 端最高主频可达 866MHz；
• 支持 USB 2.0、SDIO、千兆网等多种高速接口，同时支持 I2C、SPI 等常见接口；
• 支持两路 12bit MSPS ADC，多达 17 个差分输入通道；
• 多达 54 个复用 I/O 引脚，用于外设引脚分配；
• PS 端可通过 EMIO 配置 PL 端 IO，支持共享内存，支持 PS 端和 PL 端数据协同处理；
• PL 端可编程逻辑单元数量区间为 23K-85K，内部集成的 Block RAM 可达 4.9MByte；
• 可通过 PS 端配置及烧写 PL 端程序，且 PS 端和 PL 端可以独立开发，互不干扰；
• 核心板体积极小，大小仅 75mm*55mm；
• 连接稳定可靠，采用工业级精密 B2B 常规连接器，保证信号完整性；
• 提供 PL 端与 PS 端的片内通信开发教程。

配套MYD-C7Z010/20-V2开发板

• 提供核心板引脚定义、可编辑底板原理图、可编辑底板 PCB、芯片 Datasheet，缩短硬件设计周期；
• 提供系统烧写镜像、内核驱动源码、文件系统源码，以及丰富的 Demo 程序；
• 提供完整的平台开发包、入门教程，节省软件整理时间，上手容易；
• 提供详细的异构通信开发教程，很好的解决开发瓶颈；
• 提供基于 Qt 的图形界面开发教程。

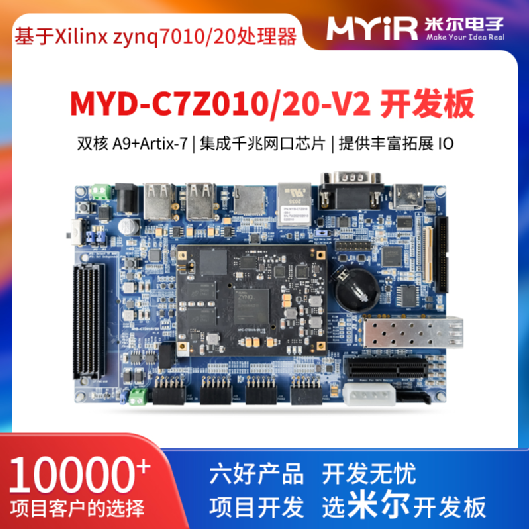

MYD-C7Z010/20-V2（开发板）

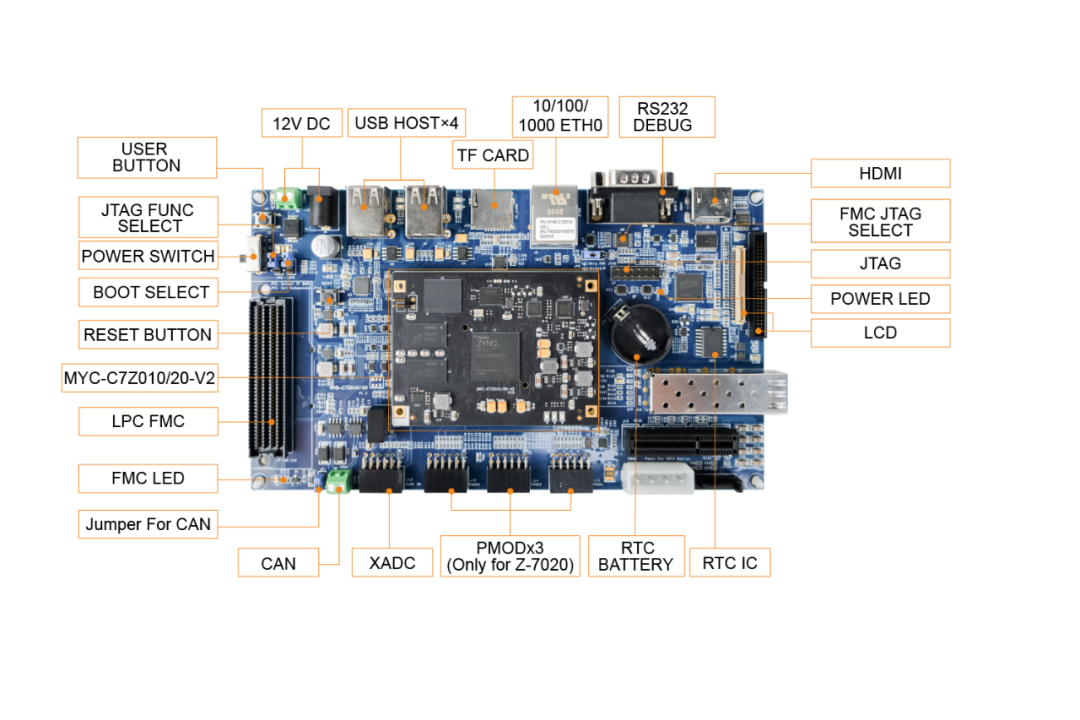

MYD-C7Z010/20-V2开发板：
SOC：Xilinx Zynq-7010/20高性能双核ARM Cortex-A9处理系统（PS），FPGA架构：可编程逻辑单元（PL）XC7Z010（28K，约43万逻辑门）；XC7Z020（85K，约1.3M逻辑门）系统内存：1GB DDR3 SDRAM（512MB*2）存储：4GB eMMC，QSPI 默认32MB，TF CARD槽（支持外部启动）网络：一路千兆网口视频：HDMI接口，LCD接口USB：USB HOST*4JTAG：1路PS/PL复用 JTAG接口（进行编程调试下载）供电：核心板：5V/0.5A，开发板：12V/0.5A尺寸：190mm x 110 mm
