只需5步，教你添加GPIO按键——飞凌教程

本文将为大家介绍如何在飞凌OKT507-C开发板上添加两个GPIO按键，希望能够对各位工程师有所帮助，本文章以PE5、PE6两个引脚为例。话不多说，下面我们进入主题。

一、GPIO按键添加方法

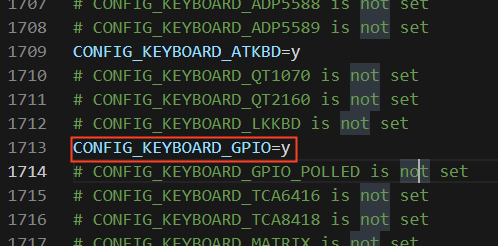

1. 添加内核配置

Linux内核源代码中集成了很多功能，一般的用户只会用到其中的部分功能。用户从中挑选自己需要的功能，这就叫内核配置。下面我们开始进行配置。

注意：

（1）在进行配置前，需要对

OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/configs/sun50iw9p1smp_longan_dcfconfig文件提前做好备份；

（2）以下所有图中的红框为修改后的内容。

vi OKT507-linux-sdk/kernel/linux-4.9/.config

2. 添加key节点

添加结点需要我们到设备树中进行添加，设备树是一个描述硬件的数据结构，甚至你可以将其看成一个大结构体（这个结构体就是平台，成员就是具体的设备），将硬件的配置从linux内核的源码中提取出来。

下面打开我们的T507设备树文件，如下：

vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi

其中按键键值设置如下。

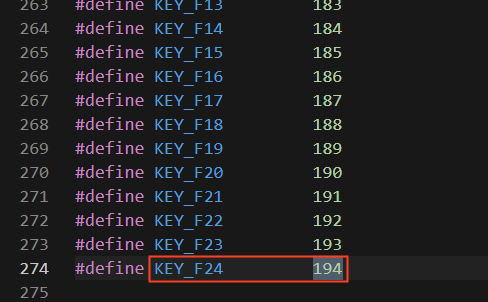

相关键值可通过查看input-event-codes.h文件确定。

vi OKT507-linux-sdk/kernel/linux-4.9/include/uapi/linux/input-event-codes.h

3. 添加引脚定义

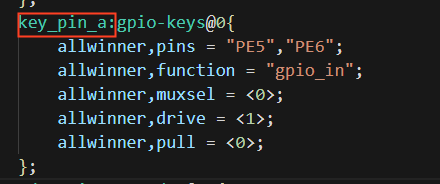

添加引脚定义需要用到pinctrl，下面给大家简单介绍下pinctrl。pinctrl就是系统中pin引脚的控制。

假如在使用到GPIO、I2C等功能时，若按引脚逐一地去找对应的寄存器进行配置非常浪费时间和精力，所以内核引入了pinctrl子系统，把引脚的复用和配置抽象出来，只需要芯片厂商把自家芯片的支持进去，就可以很方便的配置引脚。

下面打开我们的pinctrl文件，如下：

vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/sun50iw9p1-pinctrl.dtsi

4. 关闭冲突功能

因为有些功能结点使用的引脚与我们这次复用的引脚发生冲突，会发生引脚不生效的错误，所以我们一定要检查好，然后将其关闭。

如下打开设备树文件：

vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/OKT507-C-Common.dtsi

vi OKT507-linux-sdk/kernel/linux-4.9/arch/arm64/boot/dts/sunxi/sun50iw9p1-pinctrl.dtsi

注意：

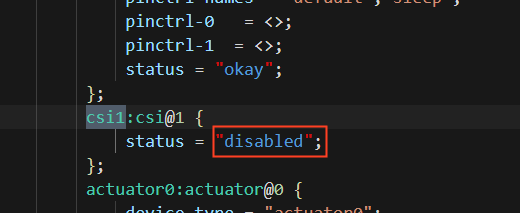

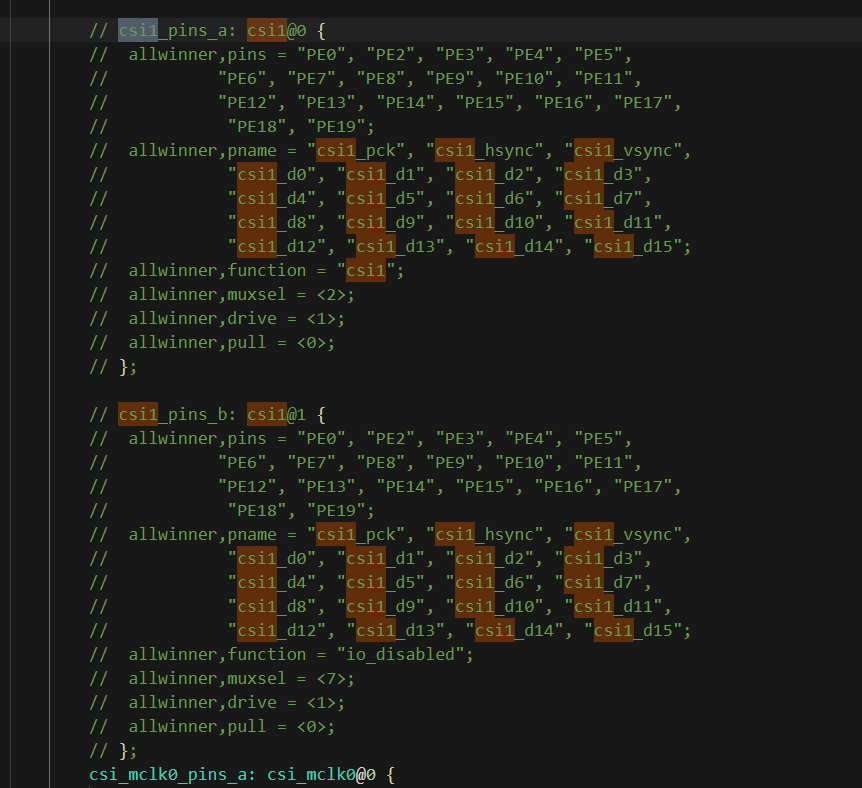

因摄像头csi复用的引脚与我们这里的冲突，虽然前面将状态disabled了，pinctrl这里也有可能会造成冲突，为了避免不必要的麻烦，我们也将这里注释掉。

5. 驱动修改

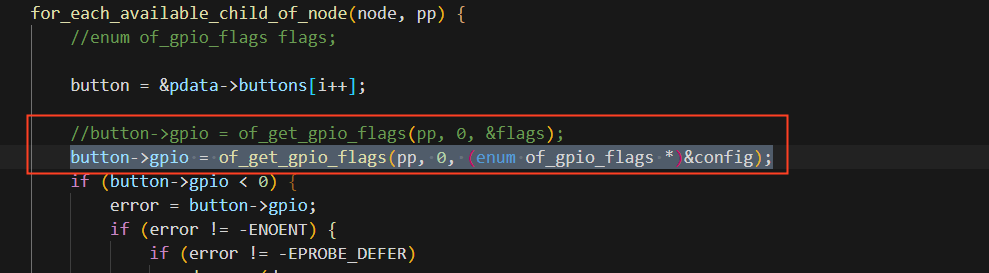

gpio-keys是基于input子系统实现的一个通用按键驱动，该驱动基于platform_driver架构，实现了驱动和设备分离，符合Linux设备驱动模型的思想，也符合linux驱动实现模型，即driver和device分离模型。

一般按键驱动，都是基于gpio-keys进行开发的。驱动文件如下：

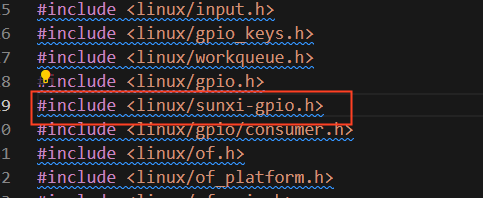

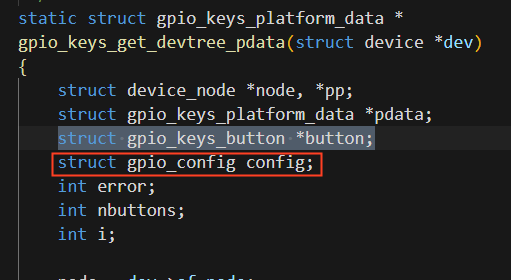

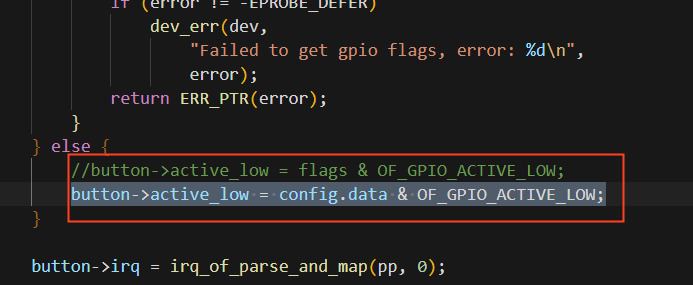

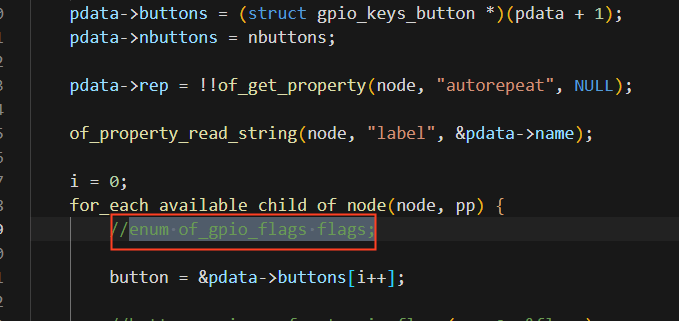

vi OKT507-linux-sdk/kernel/linux-4.9/drivers/input/keyboard/gpio_keys.c

二、测试方法

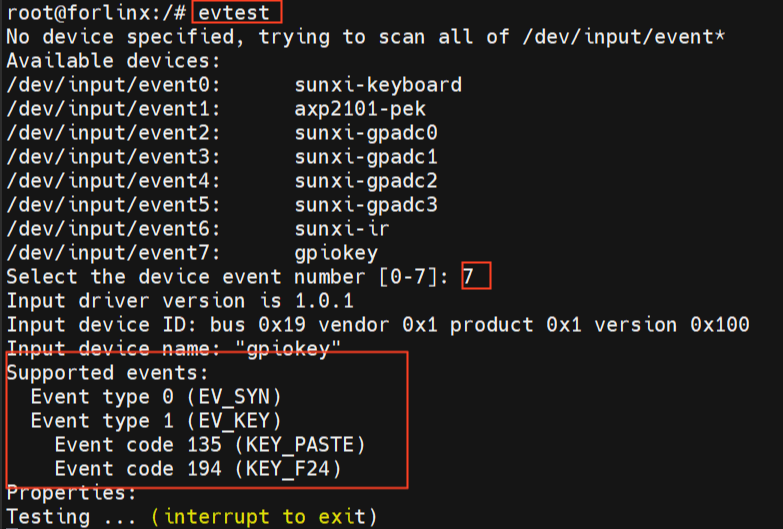

终端窗口输入evtest，选择 7。

从上图红框可以看出，通过evtest测试工具将内核设备读取并打印设备描述的事件，到这里，GPIO按键就做完了，可以用它来实现很多的功能，比如说按一下切换灯的状态，蜂鸣器响等。

当然不只是这些啦，我们还可以利用它去实现很多其他功能，欢迎各位聪明的工程师小伙伴自行发挥！

以上就是小编为大家带来的在飞凌OKT507-C开发板上添加GPIO按键的全过程。
