国产ARM与低成本FPGA高速通信的3种方案，基于全志

前 言

近年来，随着中国新基建、中国制造2025的持续推进，单ARM处理器越来越难胜任工业现场的功能要求，特别是能源电力、工业控制、智慧医疗等行业通常需要ARM+FPGA架构的处理器平台来实现特定的功能，例如多路/高速AD采集、多路网口、多路串口、多路/高速并行DI/DO、高速数据并行处理等。
那么我们先来看看ARM+FPGA架构有什么优势？ARM：接口资源丰富、功耗低，擅长多媒体显示、逻辑控制等。FPGA：擅长多通道或高速AD采集、接口拓展、高速信号传输、高速数据并行处理等。

因此，ARM+FPGA架构能带来性能、成本、功耗等综合比较优势，ARM与FPGA既可各司其职，各自发挥原本架构的独特优势，亦可相互协作处理更复杂的问题。

对于成本不敏感且通信速率要求的较高分立式ARM+FPGA场合，一般使用PCIe通信接口。但对成本敏感的分立式ARM+FPGA场合，PCIe通信接口则令FPGA芯片成本高居不下。

对于能源电力、工业控制等众多工业领域，真正需要的是性能与成本均具有竞争力的方案，既要求能做到ARM与FPGA的高速通信，又要做到成本最优，并且最好能基于国产方案。

在这种需求背景下，创龙科技提供了基于国产ARM与低成本FPGA高速通信的3种方案。

* 硬件平台介绍（全志科技T3/A40i）

创龙科技TLT3-EVM/TLA40i-EVM是一款基于全志科技T3/A40i处理器设计的4核ARM Cortex-A7国产工业评估板，每核主频高达1.2GHz，由核心板和评估底板组成。T3与A40i两者pin to pin兼容。

评估板接口资源丰富，引出双路网口、双路CAN、双路USB、双路RS485等通信接口，板载Bluetooth、WIFI、4G（选配）模块，同时引出MIPI LCD、LVDS LCD、TFT LCD、HDMI OUT、CVBS OUT、CAMERA、LINE IN、H/P OUT等音视频多媒体接口，支持双屏异显、Mali400 MP2 GPU，1080P@45fps H.264视频硬件编码、1080P@60fps H.264视频硬件解码，并支持SATA大容量存储接口。

核心板采用100%国产元器件方案，并经过专业的PCB Layout和高低温测试验证，稳定可靠，可满足各种工业应用环境。评估底板大部分元器件均采用国产方案，方便用户快速进行产品方案评估与技术预研。

*官方商城选购入口：https://tronlong.tmall.com

本文主要介绍全志科技T3/A40i与紫光同创PGL25G/Xilinx Spartan-6基于SPI、SDIO、CSI的3种高速通信方案，最高通信速率可达到55.1MB/s。

为了简化描述，正文仅摘录方案功能描述与测试结果，详细开发文档请扫描文末二维码下载。

备注：目前，创龙科技已推出T3/A40i+PGL25G全国产一体化工业核心板方案，国产化率100%（连接器亦为国产），欢迎咨询。

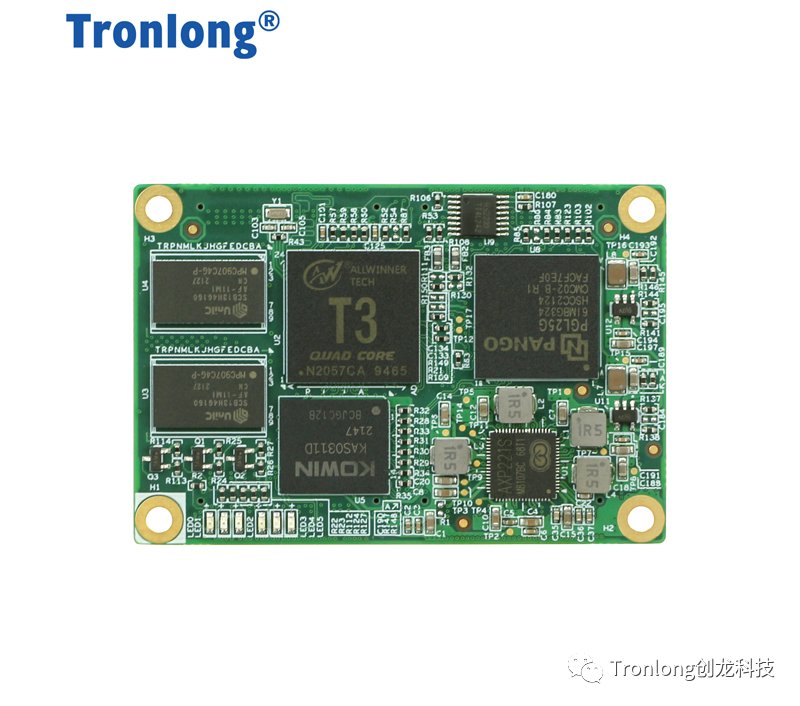

图 3 T3/A40i+PGL25G全国产工业核心板（国产化率100%）

1 spi_rw案例

1.1 案例说明

案例功能：主要演示T3/A40i(ARM Cortex-A7)与PGL25G/Spartan-6(FPGA)处理器之间的SPI通信。

ARM端实现SPI Master功能a.打开SPI设备节点，如：/dev/spidev0.0。b.使用ioctl配置SPI总线，如SPI总线极性和相位、通信速率、数据字长度等。c.选择模式为单线模式或双线模式。当SPI总线为双线模式时，发送数据是单线模式，接收数据是双线模式。d.发送数据至SPI总线，并从SPI总线读取数据。（备注：如单次传输数据大于64Byte，驱动程序将会自动启用DMA传输功能。）e.打印发送和接收速率。f.校验读写数据，然后打印误码率。
FPGA端实现SPI Slave功能a.FPGA将SPI Master发送的2KByte数据保存至BRAM。b.SPI Master发起读数据时，FPGA从BRAM读取2KByte通过SPI总线传输给SPI Master。c.当SPI总线为双线模式，接收数据支持双线模式，而发送数据不支持双线模式。

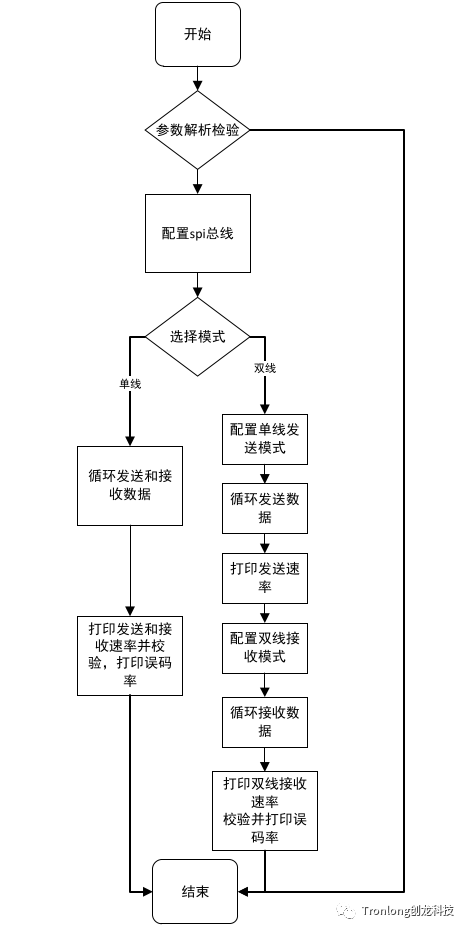

图 4ARM端程序流程图

测试结果（1）SPI单线模式根据官方数据手册，SPI总线通信时钟频率理论值最大为100MHz。本次测试指定SPI总线通信时钟频率为最大值100MHz，则SPI单线模式理论速率为：(100000000/1024/1024/8)MB/s ≈ 11.92MB/s。实测SPI单线模式写速率为：10.924MB/s，SPI单线模式读速率为：10.924MB/s。
（2）SPI双线模式根据官方数据手册，SPI总线通信时钟频率理论值最大为100MHz。本次测试指定SPI总线通信时钟频率为最大值100MHz，则SPI单线模式理论速率为：(100000000/1024/1024/8)MB/s ≈ 11.92MB/s；则SPI双线模式理论速率为：(100000000/1024/1024/4)MB/s ≈ 23.84MB/s。本次实测SPI单线模式写速率为11.631MB/s，SPI双线模式读速率为17.807MB/s。

2rt_spi_rw案例

2.1案例说明案例功能：基于Linux-RT系统，演示T3/A40i(ARM Cortex-A7)与PGL25G/Spartan-6(FPGA)处理器之间的SPI通信（单线模式）。
ARM端实现SPI Master功能a.打开SPI设备节点。如：/dev/spidev0.0。b.使用ioctl配置SPI总线。如SPI总线极性和相位、通信速率、数据字长度等。c.创建实时线程。d.发送数据至SPI总线，以及从SPI总线读取数据。e.打印发送、接收的速率和传输耗时。f.校验读写数据，然后打印误码率。
FPGA端实现SPI Slave功能a.FPGA将SPI Master发送的2KByte数据保存至BRAM。b.SPI Master发起读数据时，FPGA从BRAM读取2KByte通过SPI总线传输给SPI Master。

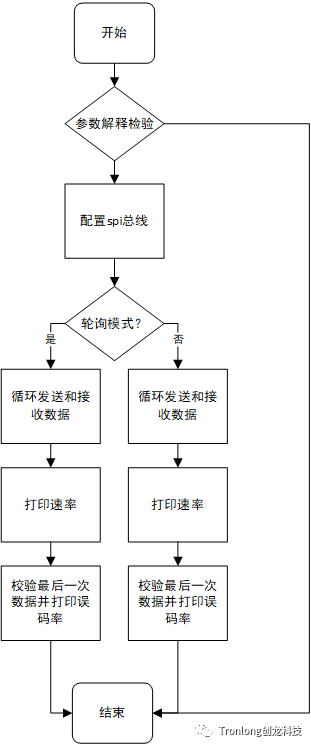

图 5ARM端程序流程图

测试结果（1）非轮询方式根据官方数据手册可知，SPI总线通信时钟频率理论值最大为100MHz。本次测试指定SPI总线通信时钟频率为最大值100MHz，则理论速率为：(100000000/1024/1024/8)MB/s ≈ 11.92MB/s。实测传输4Byte数据的最小耗时为49us，最大耗时为662us，平均耗时为227us；写速率为0.017MB/s，读速率为0.017MB/s。

（2）轮询方式根据官方数据手册可知，SPI总线通信时钟频率理论值最大为100MHz。本次测试指定SPI总线通信时钟频率为最大值100MHz，则理论速率为：(100000000/1024/1024/8)MB/s ≈ 11.92MB/s。实测传输4Byte数据的最小耗时为14us，最大耗时为59us，平均耗时为14us；写速率为0.239MB/s，读速率为0.239MB/s。

3sdio_test案例

3.1案例说明案例功能：演示T3/A40i(ARM Cortex-A7)与PGL25G/Spartan-6(FPGA)处理器之间的SDIO通信。

ARM端实现SDIO Master功能a.打开SDIO设备节点，如：/dev/generic_sdio0。b.发送数据至SDIO总线，以及从SDIO总线读取数据。c.打印发送和接收速率。d.校验读写数据，然后打印误码率。

FPGA端实现SDIO Slave功能a.FPGA将SDIO Master发送的2KByte数据保存至BRAM。b.SDIO Master发起读数据时，FPGA从BRAM读取2KByte通过SDIO总线传输给SDIO Master。

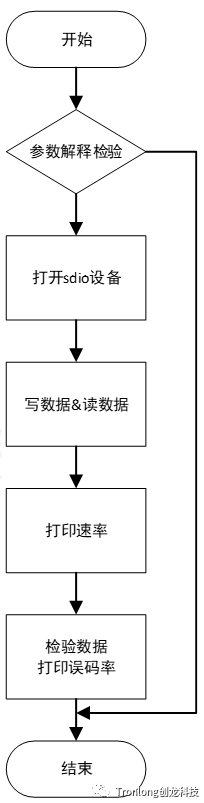

图6ARM端程序流程图

测试结果本次测试指定SDIO总线通信时钟频率为25MHz（最高50MHz），则理论通信速率为：(25 x 4 / 8)MB/s = 12.5MB/s。实测写速率为5.113MB/s，读速率为5.440MB/s，误码率为0.0%。
4csi_test案例
4.1案例说明案例功能：演示T3/A40i(ARM Cortex-A7)与PGL25G/Spartan-6(FPGA)处理器之间的CSI通信案例。
ARM端功能a)基于Linux子系统V4L2。b)通过CSI总线，采集指定帧数数据。c)计算总耗时。d)打印平均采集速率，并校验最后一帧图像的数据。
FPGA端功能a)将测试数据(0x00 ~ 0xFF)写入FIFO。b)从FIFO读出数据，按行与帧的方式、1024 x 512的分辨率，通过CSI总线发送至ARM端。使用的CSI总线为CSI0，最高支持分辨率为1080P30，数据位宽为8bit。功能框图与程序流程图，如下图所示。

图 7功能框图

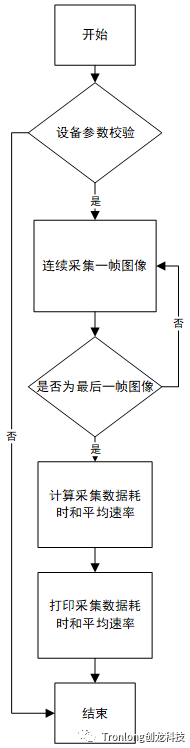

图 8ARM端程序流程图

测试结果FPGA端将CSI_PCLK设置为65MHz，测试数据写入FIFO的时钟FIFO_WR_CLK设置为59MHz。由于FPGA端需将数据写入FIFO再从FIFO读出后发送，每一行与每一帧之间的间隔时间会受FIFO写入的速率影响，因此CSI通信的实际理论传输带宽应为：(59MHz x 8bit / 8)MB/s = 59MB/s。实测传输速率为55.1MB/s，误码率为0.0%
