Xilinx XC7Z020双核ARM＋FPGA开发板试用合集——硬件

分享产品试用报告，测试板卡是基于Xilinx Zynq-7000系列XC7Z010/XC7Z020高性能低功耗处理器设计的异构多核SoC工业级核心板。

以下为测评内容，欢迎阅读：

TLZ7x-EasyEVM是广州创龙基于Xilinx Zynq-7000 SoC设计的高速数据采集处理开发板，采用核心板+底板的设计方式，尺寸为160mm*108mm，它主要帮助开发者快速评估核心板的性能。核心板采用12层板沉金无铅设计工艺，尺寸为62mm*38mm，引出PL端和PS端全部可用资源信号引脚，降低了开发难度和周期，以便开发者进行快捷的二次开发使用。

底板采用4层无铅沉金电路板设计。Xilinx Zynq-7000 SoC集成PS端单核/双核Cortex-A9 ARM + PL端 Artix-7 架构可编程逻辑资源；PS 端最高主频可达 866MHz；使用 Vivado HLx，兼容 Xilinx 最新的 SDSoc 开发环境，为异构 Zynq 全可编程SoC 部署提供类嵌入式 C/C++应用的开发体验，可通过 C/C++开发算法，可加快算法开发进程。

上图：

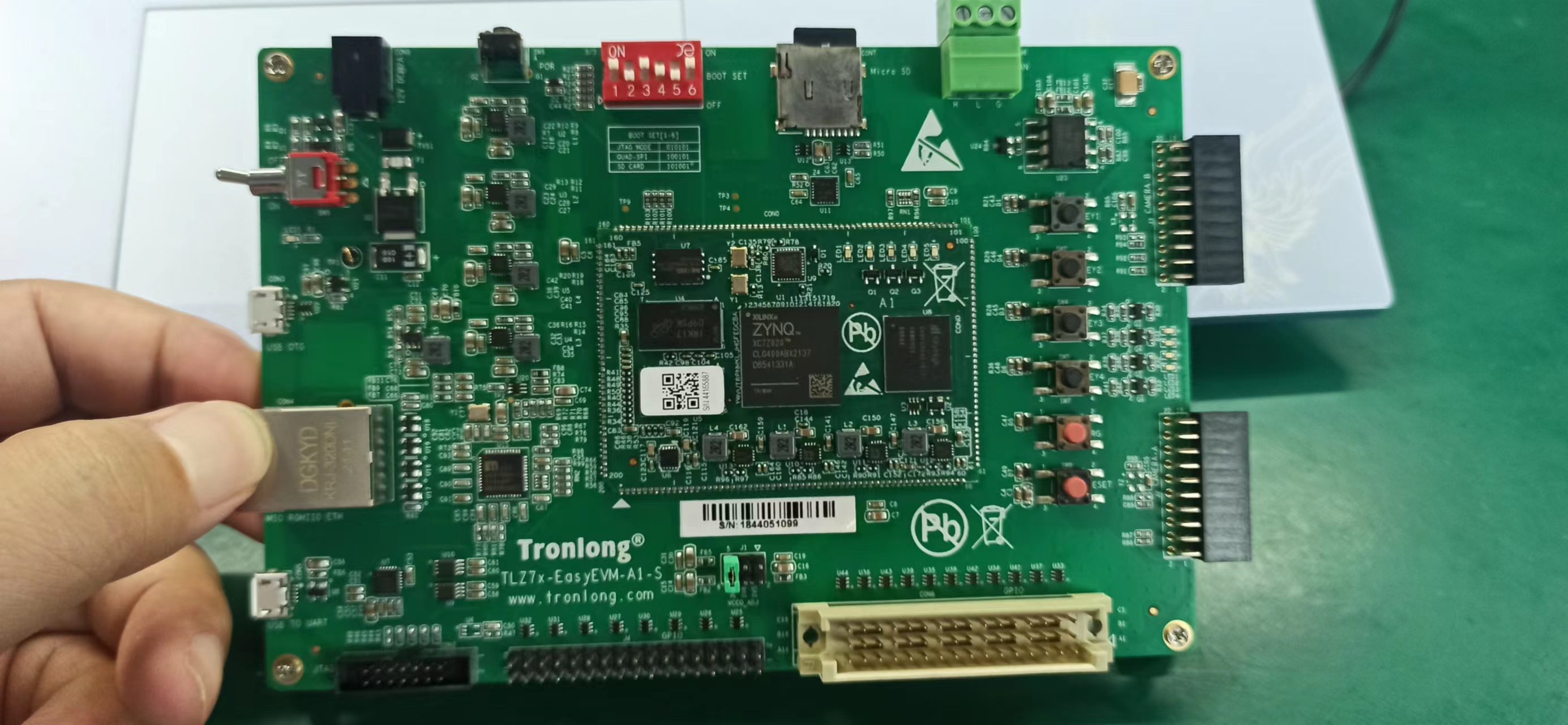

开发板：做工杠杠滴，工控首选。

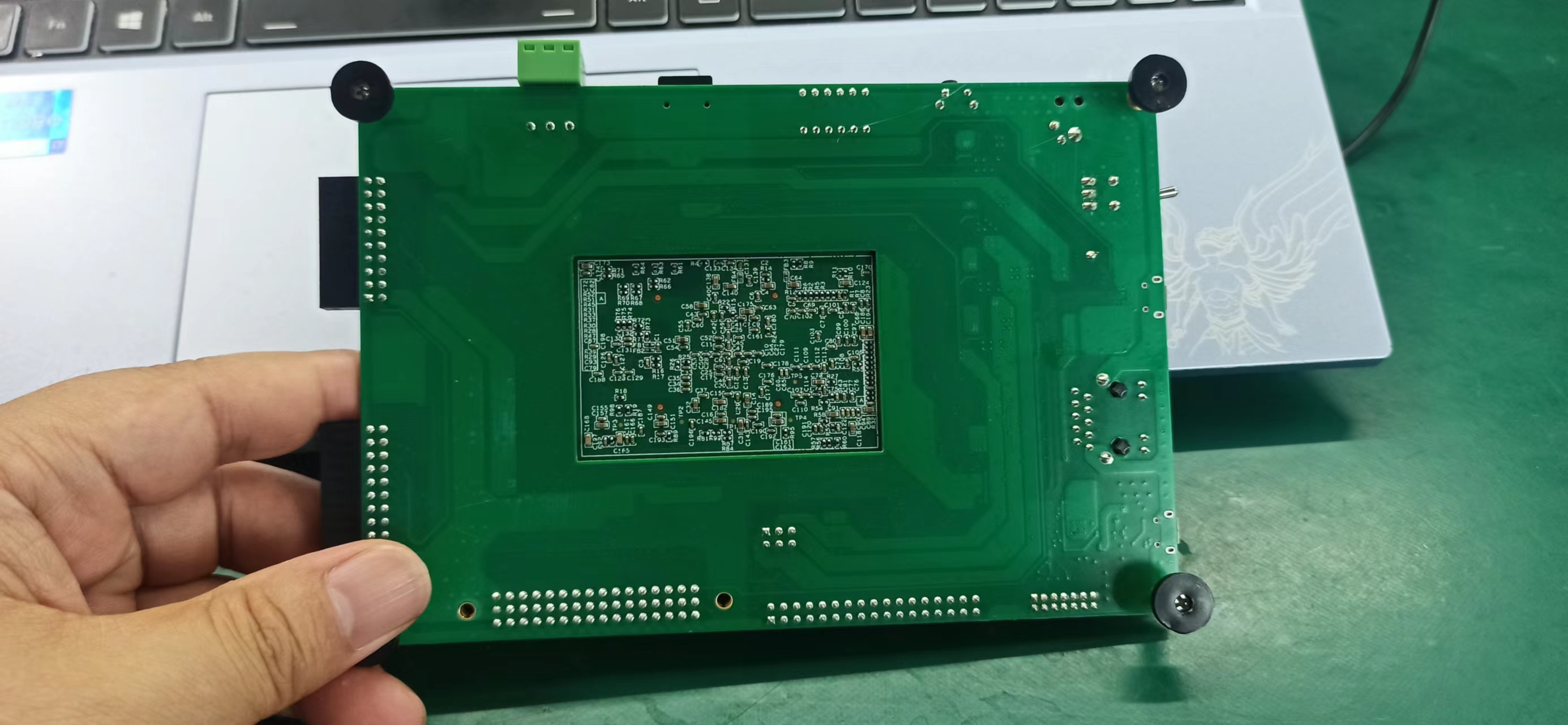

地板：

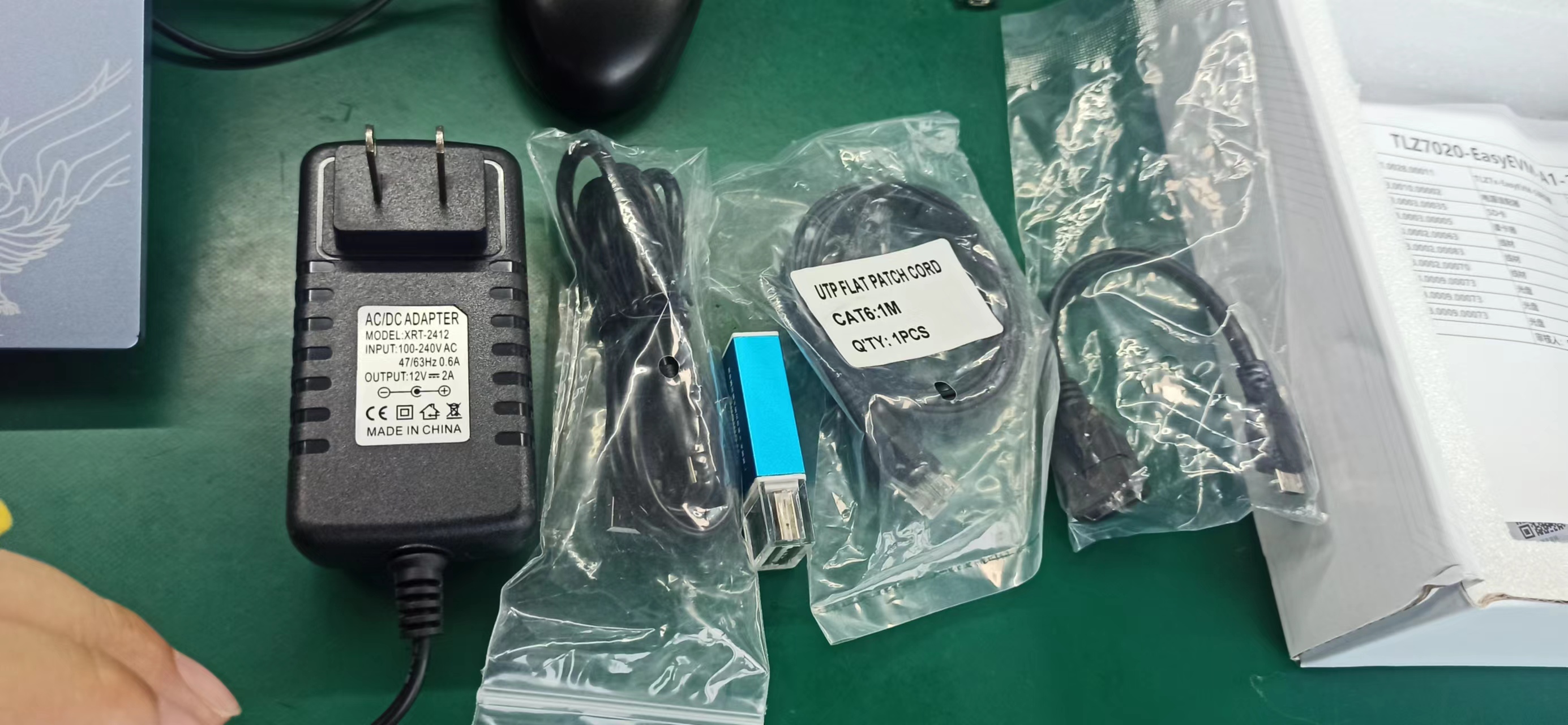

配件：

光盘虽然老，但是比起某云，读起来那是快得多。

地板资源：

1、USB HOST接口，PHY芯片型号为USB3320C-EZK。

2、千兆以大网接口，PHY芯片型号为KSZ9031RNXIA，这也是很常见的PHY。

3、一个USB转两路串口，一路串口连接PS侧UART,另外一路串口连接PL侧UART。

4、一个2x 7pin的JTAG接口，间距2.0mm。

5、一个2x 17pin的扩展GPIO接口，间距2.54mm。

6、一个GPIO/USB/HDMI扩展接口, 共3x16=48pin的欧式端子。

7、两个Camera接口，为2x 20pin排母，间距2.54mm。

8、1个VCC0_ADJ电压配置接口，用于配置FPGA端电压，1.5V、1.8V和3.3V可选

9、一个软复位按键。

10、一个PL端PROG按键。

11、四个用户按键（PS端1个，PL端3个）。

12、一个CAN接口，3pin绿色端子，间距2.54mm，CAN芯片型号为TI的ISO1050DUBIsolated CAN Transceiver。

13、一个TF卡接口。

14、一个1x 6bit拨码开关用作BOOT SET。

15、一个侧按复位按键。

16、一个外接电源接口及开关，电源接口为DC417，外径4.4mm
