HPM6750测评｜体验极致的运行速度和开发速度

在HPM6750上使用RT-Thread驱动SD卡实现文件读写只需要三步：

配置FATFS和SDIO功能

编译项目代码

烧录二进制到开发板

PS：本篇内容特点——实操性强，异常简单，有手就行。

一、准备工作

1.1 准备好开发板和SD卡

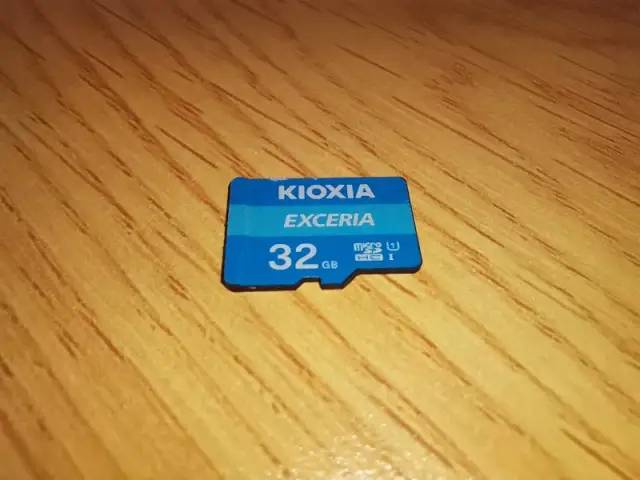

开始本篇实验之前，需要准备一个MicroSD卡，我这里准备的是一个32G的铠侠蓝卡：

1.2 创建RT-Thread项目

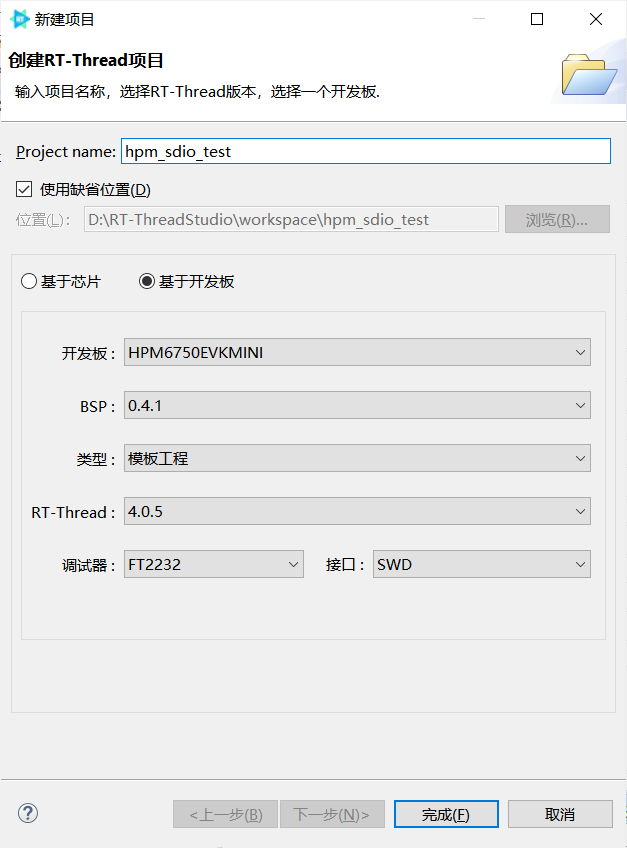

首先，使用RT-Thread Studio创建名为hpm_sdio_test的项目：

注：如果已有RT-Thread项目，则可以跳过此步骤。

二、配置RT-Thread

这里仅以RT-Thread Studio为例，对RT-Thread进行配置。除此之外，使用RT-Thread的Env工具，在命令行环境下进行相关配置也是可以的。

2.1 打开FATFS和SDIO组件

创建项目后，打开RT-Thread Settings，开启FATFS和SDIO配置：

可以看到，打开的组件，图标显示为彩色。这里的SDIO属于RT-Thead驱动框架的SDIO部分。

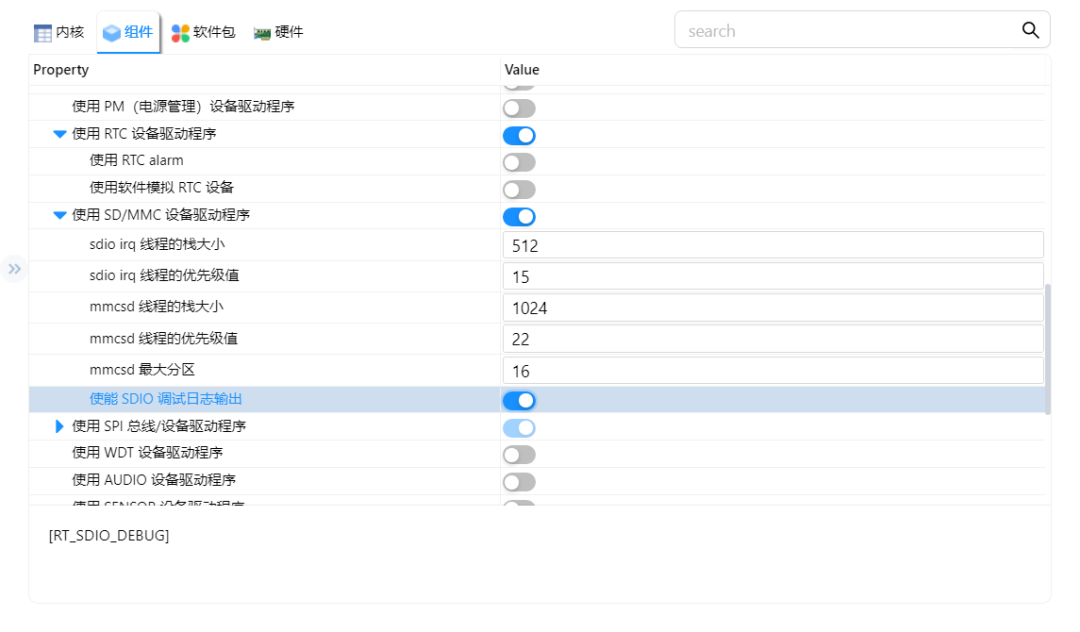

为了方便观察实验现象，这里最好再打开SDIO组件的调试日志：

图中顶栏的几个部分，对于RT-Thread Studio创建的RT-Thread项目，通常而言：

内核栏中的属于内核组件配置，相关源码位于rt-thread子目录；

组件栏中的属于系统组件配置，相关源码位于rt-thread/components子目录；

软件包栏中的属于三方组件配置，相关源码默认不在项目中；在打开相应配置并保存后，才会下载到项目的packages子目录；

硬件栏中的属于BSP配置，相关源码通常在board子目录。

2.2 打开SDIO驱动

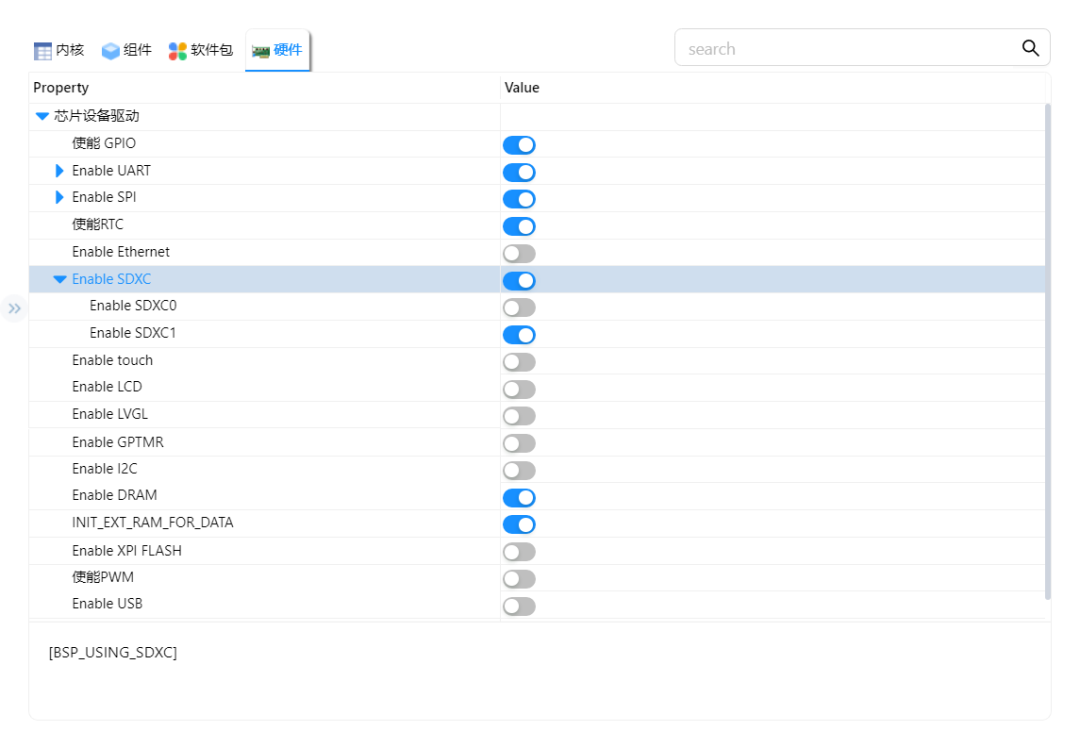

前面打开的仅是SDIO驱动框架，要使用SDIO功能，还需要打开HPM开发板的SDXC驱动：

修改完成，Ctrl+S保存修改。

三、编译、烧录、运行

3.1 编译项目代码

完成上面的配置工作后，Ctrl+B编译项目：

编译完成后，可以在控制台看到Flash和RAM占用情况。

3.2 烧录程序

编译成功后，我们需要将生成的二进制程序代码文件烧录到开发板上。

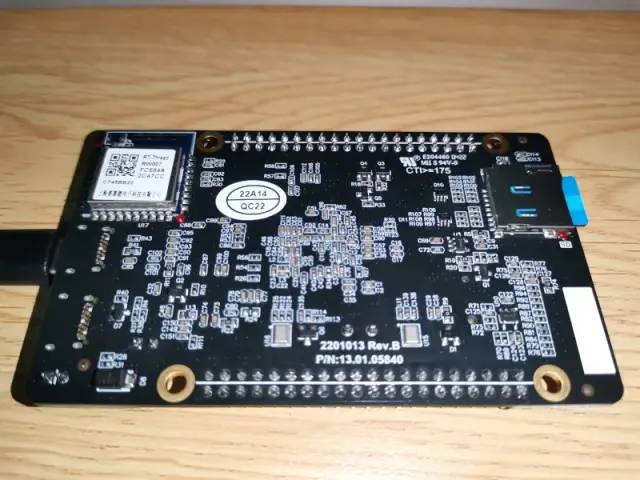

开始测试之前，我们需要先将MicroSD卡插入开发板（RT-Thread目前还不支持SD卡热插拔）：

插入SD卡后，将开发板通过USB线连接到PC。

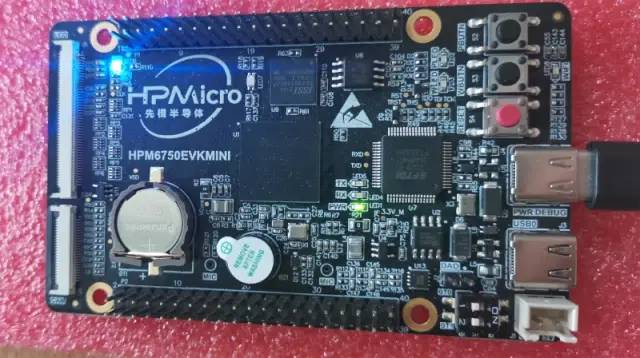

此时，我们可以看到，正面的SD卡指示灯已经亮起了：

3.3 运行程序

接着，回到RT-Thread Studio，用Ctrl+Alt+D快捷键，将编译好的程序烧录到开发板上。

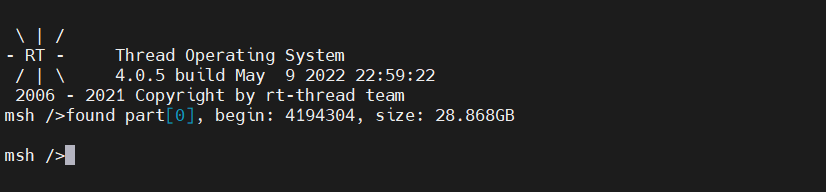

烧录完成后，我们就可以在串口终端看到——已经检查到sd卡了：

可以看到，RT-Thread版本信息已经打印出来了，同时看到了熟悉的msh提示符。

基于RT-Thread的项目默认情况下开启了msh，并且将UART0串口初始化为console输入输出。因此，我们可以在串口中断软件中，输入msh支持的命令，查看命令的输出。

四、在msh中操作SD卡

烧录完成后，我们就可以在RT-Thread的msh环境中愉快地操作SD卡了。本节我将在串口终端中演示——如何在HPM6750开发板上使用RT-Thread提供的文件系统、目录、文件操作相关命令。

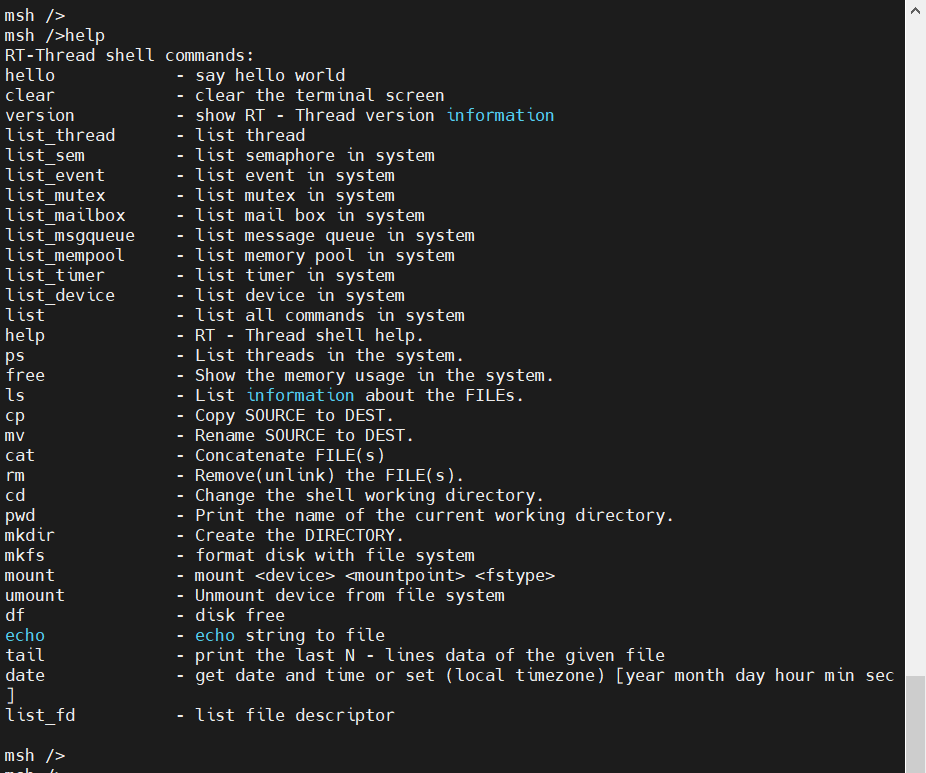

首先，我们可以通过help命令查看此时msh中支持哪些命令：

可以看到，这里有很多命令，我们接下将会使用到的有：

文件操作命令——ls/cp/mv/cat/rm

可以写文件的命令——echo

目录操作命令——cd/pwd/mkdir

文件系统操作命名——mkfs/mount/umount/df

使用过Linux的朋友应该会对上面这些命令感到熟悉。

接下来，我将会在msh中演示——如何通过这些命令对SD卡进行一些操作。

4.1 查看块设备

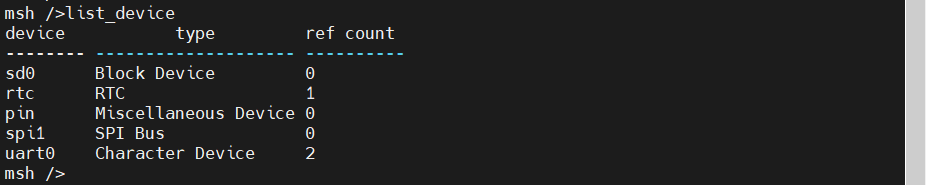

我们可以在串口终端内使用list_device命令查看设备：

此时，我们可以看到已经有了一个名为“sd0”的块设备。

4.2 格式化SD卡

初次使用的SD卡，可能没有文件系统，或者文件系统不是FAT格式的，需要将SD卡格式化为FAT文件系统，RT-Thread后续才能挂载成功。

注意：格式化操作会导致SD卡上已有数据全部丢失；因此，在执行格式化操作前，请确认SD卡上没有重要数据，或者你已对SD卡上的重要数据进行了备份。

接下来，我们可以通过mkfs命令对SD卡进行格式化：

mkfs执行会持续一段时间，请耐心等待（具体因不同SD卡容量和速度等级而异，我的32GB卡消耗了几秒钟）。

4.3 挂载文件系统

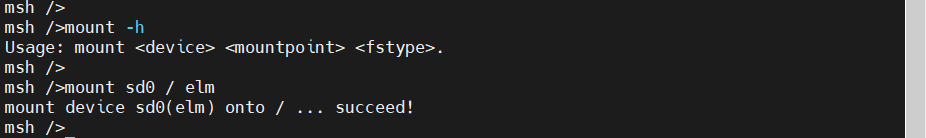

接下来，我们可以在串口终端内使用mount命令将SD卡挂载到根目录：

这里，我先使用了mount -h查看了mount命令的用法。

另外需要注意的是，fstype参数使用的是elm（这里的elm实际就是FATFS）。

4.4 简单的文件读写测试

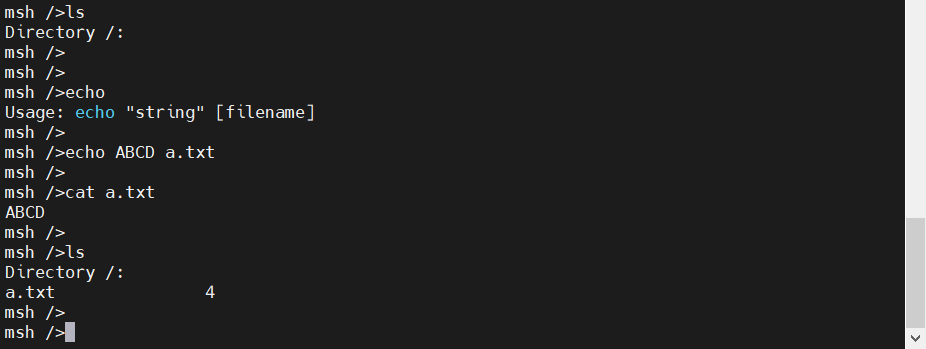

前面提到echo命令比较特殊，可以写文件，接下来使用echo写文件，cat读文件，ls查看文件：

这里使用了ls、echo、cat命令，进行了文件读写操作。

4.5 简单的目录操作测试

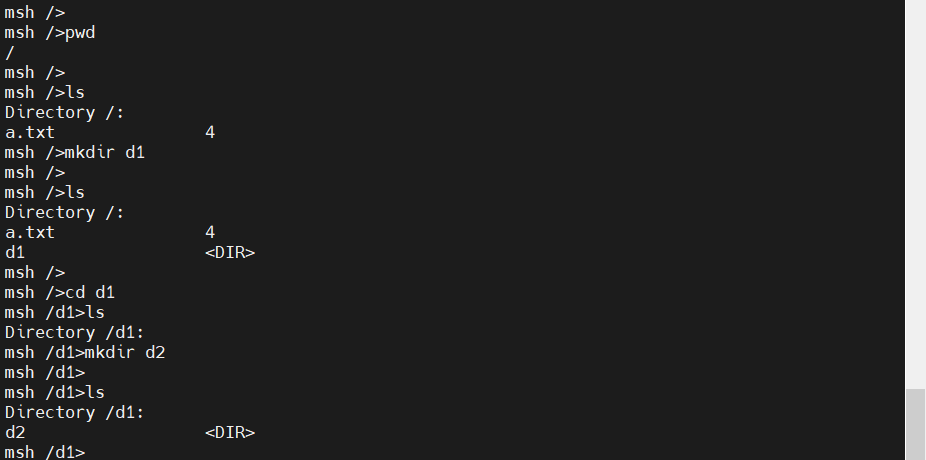

接下来，进行简单的目录操作演示。

这里首先使用了pwd查看当前工作目录，然后演示了ls、mkdir、cd命令；

如果你是对RT-Thread了解不多的朋友，看到这里可能会非常惊奇——在一个可以运行在单片机的RTOS上，居然可以这么方便的进行文件系统、目录、文件操作。

五、业务代码中使用SD卡

前面都是使用命令进行相关操作的，实际项目中往往需要在业务代码中使用前面的那些功能，包括文件系统、目录、文件操作。

5.1 使用代码进行相关操作

所谓“授人以鱼不如授人以渔”，这里不准备展开介绍前面所有命令行操作如何用代码实现，只介绍如何找到前面那些操作的源码实现。总体来说，主要有两个方法：

grep大法

grep结合正则表达式进行搜索

使用其他你熟悉的工具也是可以的

RTFSC（read the f**king source code）

根据搜索到的位置打开文件并阅读源码

对，会这两招就可以了。

下面以搜索mount命令的实现代码为例进行演示。我们知道RT-Thread的msh命令是通过MSH_开头的宏注册到命令列表中的。因此可以搜索：

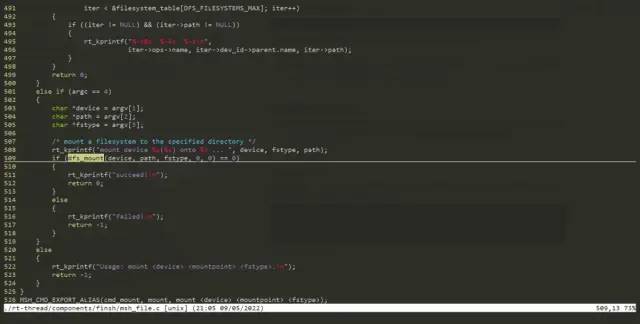

接下来，就可以打开./rt-thread/components/finsh/msh_file.c文件，跳转到526进行查看了：

可以看到这里调用了dfs_munt实现了文件系统挂载功能。

六、完善细节

绝大部分文件系统都有文件的创建、修改时间信息，FATFS也不例外。因此，为了能够让SD卡上文件具有正确的创建、修改时间信息正常，建议使用SD卡的同时启用RTC（Real Time Clock）以及NTP（Network Time Protocol）对时功能。本节主要介绍如何开启RT-Thread的RTC和NTP对时功能。

6.1 使能RTC

在RT-Thread系统中，RTC的实现有两种，一种是纯软件方式，另一种是硬件方式。

软件方式的RTC，RT-Thread内核已经有了完整的实现，一般用于没有硬件RTC的设备上（或者硬件RTC驱动还没有支持的情况下）。RT-Thread的硬件RTC，和其他硬件功能类似，有RTC驱动框架和RTC硬件驱动两部分。其中，RTC驱动框架已有RT-Thread内核实现，RTC硬件驱动由厂商实现（一般通过BSP或者CSP提供出来）。

软件模拟RTC以及RTC驱动框架的配置项可以通过RT-Thread Settings进行设置：

HPM6750的BSP中已经实现了RTC硬件驱动，我们可以在RT-Thread Settings中设置硬件RTC功能：

6.2 使能网络和NTP——实现联网自动对时

使能WiFi联网，具体操作参考我此前的帖子：http://bbs.eeworld.com.cn/thread-1206656-1-1.html 或参考 (HPM6750 测评 | 不写一行代码，两分钟实现WiFi联网)

RT-Thread的netutils软件包中包含了NTP功能，使能NTP功能可以参考帖子中使能netutils软件包中ifconfig相关的介绍。

七、本篇小结

可以看到，在基于RT-Thread系统的项目中，我们没有添加任何代码，就可以实现对HPM6750开发板上的SD卡进行文件系统、目录、文件相关操作。这是因为RT-Thread系统本身已经积累了大量优秀开发者的工作成果，其中包括SDIO驱动框架、FATFS支持、芯片厂的SDXC驱动。所谓的“站在巨人的肩膀上”，大概就是这种体验吧。

本篇就到这里了，感谢你的阅读，下次再会。
