Simulink是美国Mathworks公司推出的一种强大的可视化仿真工具，现已应用到包括汽车、航空、工业自动化等领域。Simulink不仅提供了多种特定功能的模块，还提供Simulink Function，Function Caller等模块，便于用户在开发过程中，定制化一些常用函数，摆脱了Simulink中固有Block的功能限制，有效的提升了开发效率。
这个功能无疑十分强大，但这却给测试工作提出了很大的挑战：受软件开发架构限制，Function的定义可能放置在软件底层，以便于上层软件进行多次调用。但当用户对上层软件的单元层级进行测试时，往往面临着无法调用底层定义的Function的窘态（有枪无弹）。此外，当客户在测试底层单元模块时，由于Function只有定义没有被调用，往往无法对Function的内部逻辑进行测试（有弹无枪）。
针对这两种测试场景，自动化的软件动态测试工具——TPT提供了便捷的解决方案。

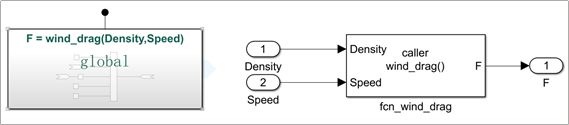

图1模型
顾名思义，空有Function Caller而没有Function。如图1所示，如果要测试Calculate这个单元，这个单元调用了Function，而Function却定义在更底层，针对这种情况，TPT支持函数的插桩，提供Function Caller的接口，模拟函数的返回值。
TPT支持函数的插桩，在对这种只有Caller没有Function的层级（如图2）进行测试时，非常高效。在TPT的Platform Configuration中提供了这样的选项：Simulink Functions，如图3：

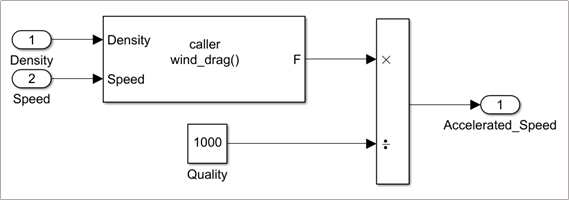

图2单元模块内部结构
图 3 Simulink Functions
回到图4平台配置窗口，加载好模型后 Import模型接口， TPT将以 server形式识别 callFunc函数，如图5。

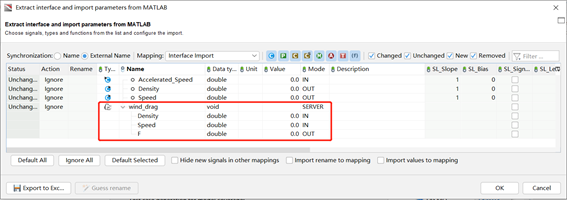

图 4 Import模型接口、参数

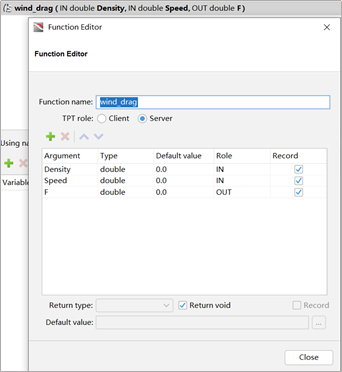

图 5识别callFunc函数
该函数会被直接加载到 Functions中， 以便于在编写测试用例时调用。
图 6 callFunc被加载到Functions中
可以在 Declaration Editor中添加一个 channel形式的本地变量return_Func模拟函数的返回值，然后编写图 8所示用例来验证：

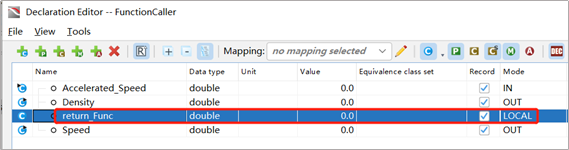

图 7添加channel本地变量
图 8测试用例
运行结果和信号曲线如下图所示，compare是简单的评估，结果可见模型的输出符合期望，由信号曲线可以观察到local量的值即函数的输出值。

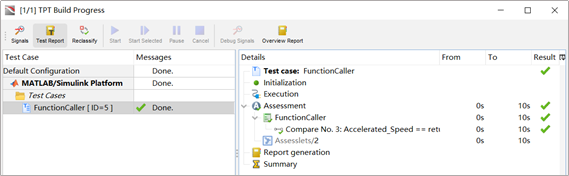

图 9测试结果

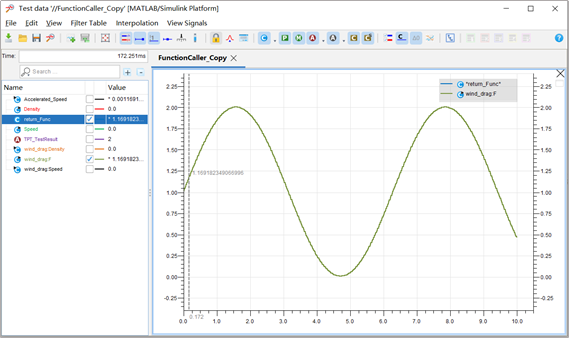

图 10 Signal Viewer观测结果
上述方法并不能测到函数内部的逻辑，而实际上函数可以定义在模型的底层，如图1所示的模型wind_drag，Function定义在底层，没有对应的Function Caller，这就是有“弹”而无“枪”了。在单元测试阶段想要测试该函数的逻辑，因其没有相关的接口信息，测试工作无疑非常困难。

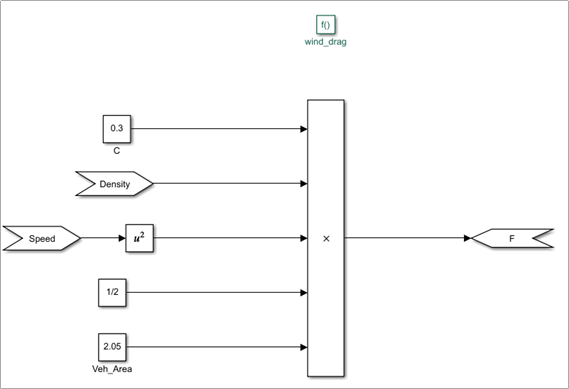

图 11被测函数逻辑
自动化测试工具TPT提供了m文件的接口，可以在配置测试环境或者测试执行过程中进行一些预处理，这就为测试该函数逻辑提供了绝佳的途径。
图 12 TPT提供的m文件接口
此处用m脚本编写一个函数，可以在TPT中实现对Function的调用。该函数主要有两个参数：
参数1：测试层级，可直接用TPT环境变量’${tpt.matlab.block.name}’
参数2：被调函数，例如：' F = wind_drag(Density,Speed) '

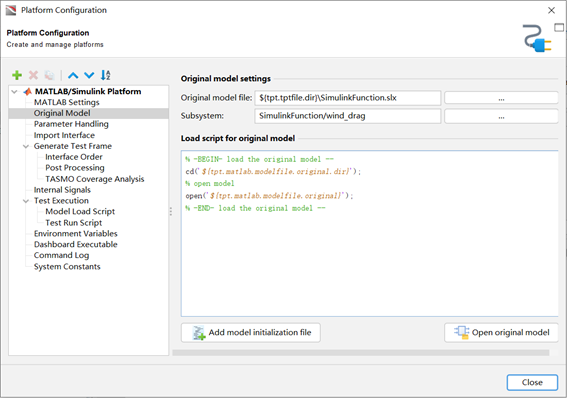

可以在 TPT\Platform Configuration\Original Model中可以编写相应的代码来加载m文件，并使用simulink_function_caller函数对模型中的SimulinkFunction进行调用，这无疑大大提升了测试的效率。

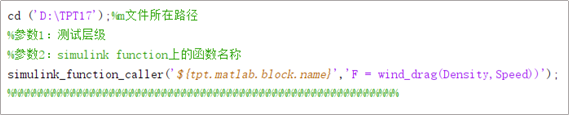

图 13 m文件加载及函数调用
图 14模型中自动配置FunctionCaller
依次在TPT中配置测试环境，导入接口时即可发现模型中出现了Simulink Function调用的相关接口信息。上一步中加载的m文件，实现了自动创建所测Function对应接口信息，以及Function Caller模块的功能，这些新建的模块和Function在同一层级，这样就能够对Simulink Function逻辑进行测试。

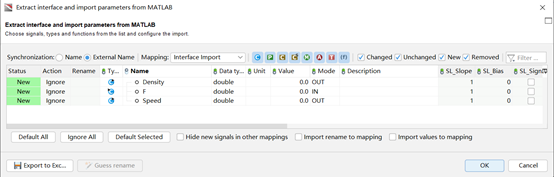

图 15导入接口信息
编写测试用例来测试该函数：

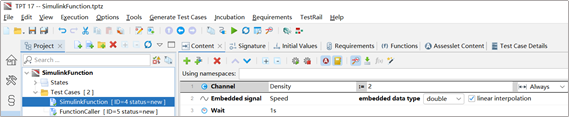

图 16测试用例
该函数是简单的计算风阻的函数，，其中C取0.3，S取2.05，编写评估验证该用例：

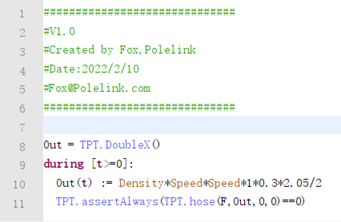

图 17测试评估
测试结果显示模型输出与函数运算结果一致：
图 18测试结果
两者的信号曲线也是完全重合：

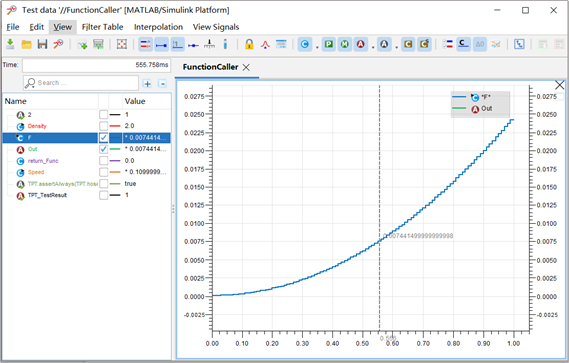

图 19信号曲线
本文介绍了使用TPT测试Simulink Function模块的两种方案，TPT还支持MATLAB Function的测试。
