米尔视频丨第一视角体验国产处理器T507-H开发板

Hello大家好，我是米尔的工程师。现在车规级芯片市场潜力巨大，需求旺盛，芯片都在逐渐走向国产化。本期要介绍的主角是MYD-YT507H开发板，是米尔结合国产工业级平台CPU：全志T507-H芯片研制的CPU模组，接下来就让我带大家一起开箱看看吧。

不要错过视频的超详细讲解

我们拿到开发板后，可以看到在板卡包装箱的侧面标签上，有相应板卡型号生产批号等信息。接下来打开箱子，看到的是产品的包装清单，清单内容如下：

开发板包装清单

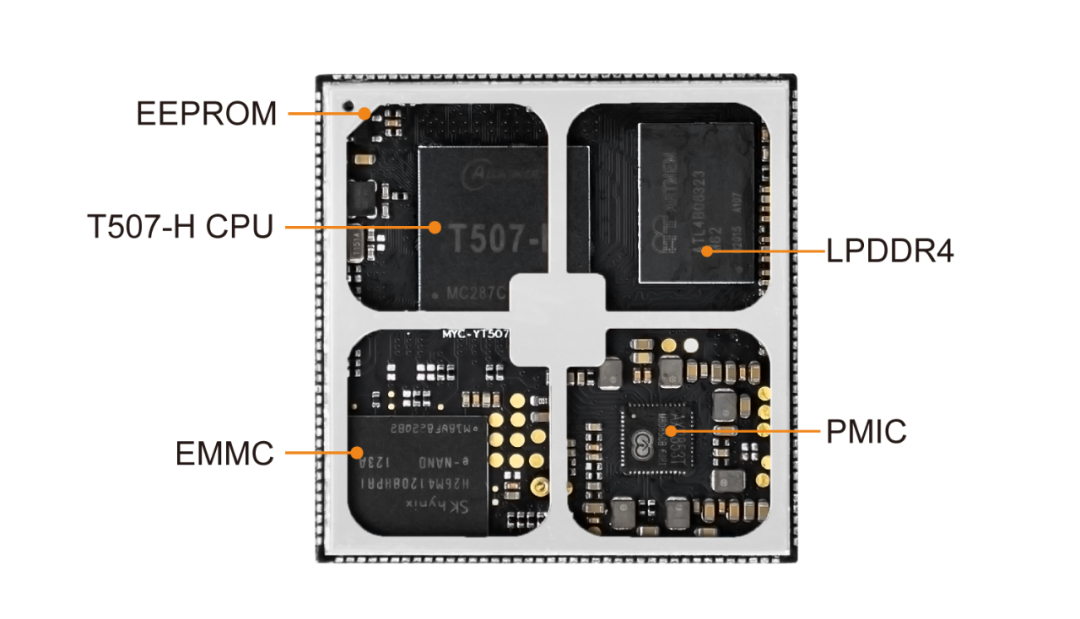

核心板 MYC-YT507H核心板标注图

核心板中的主芯片是国产的全志T507-H处理器，它集成了四核Cortex-A53的CPU和G31MP2的GPU，所以它的图像处理功能还是很强大的，并拥有多路视频输入和输出的接口，这一特点也在我们的开发板上得以体现。该芯片还支持4K@60fps H.265解码，4K@25fps H.264编码，以及绝大部分当前比较流行的视频及图片的解码格式。此次开箱的板卡搭载的是2G的LPDDR4以及8GB的eMMC。

在出厂的时候我们会烧制好比较完善的Full镜像功能，大家拿到板卡是可以直接上手玩的。如果想烧录Ubuntu的系统也可以到我们官方提供的下载链接去下载完善的资料包，里面除了有Full core Ubuntu镜像完善的开发板资料、工程师开发笔记以及SDK工具包等等。我们的官网地址如下：

中文官网：www.myir-tech.com

英文官网：www.myirtech.com

开发板

首先介绍的是MYD-YT507H开发板正面的接口资源：

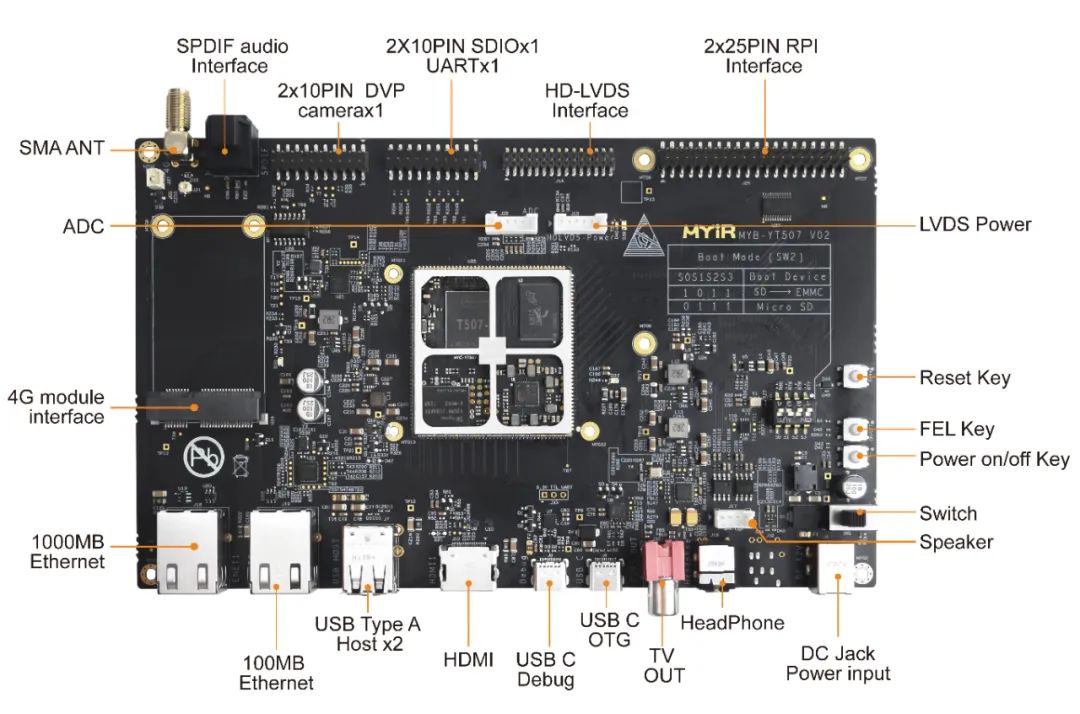

MYD-YT507H开发板正面标注图

双网口设计：分别为1000M、100M的接口 ，应用了国产的8511h和8512h芯片；USB：2路USB 2.0 HOST接口，采用Type-A接口;HDMI：1路HDMI 2.0a接口；

Debug和USB C：都采用Type-C接口；Debug用来与电脑串口进行通讯；USB C可以通过OTG转接线转接一个U盘或一个鼠标，转接鼠标可以配合屏幕与板卡携带的桌面系统进行人机互动操作；

CVBS：第一代音视频输出接口，它在老式的电视上可以经常可以看到，也算是一个比较古老的接口了；

HeadPhone：耳机输出接口，支持3.5mm的耳机输出，也可以外接一个扬声器以及一个5V的电源，可作为音频输出；

Speaker：Line out 8Ω 5w的小音箱输出；

DC接口：可接12V的直流电源，旁边是一个拨码开关，更方便用户进行上下边操作；

Reset Key：复位按键；

FEL Key：烧录按键，烧录按键在我们使用USB C直连电脑时，可以连接全志提供的一个烧写镜像的软件，进行eMMC镜像更新的操作；

Power on/off Key：电源开关按键；

(注：在拨码开关区域，需要切换eMMC或是SD卡启动时，可以根据bsp上提示的拨码方式进行拨码操作)

树莓派接口：40PIN，可适配米尔MY-WIREDCOM模块，将串口信号转接为485和232信号；

LVDS：LVDS显示器接口，下方是其电源接口，上方为8路双通道的数据接口；ADC：支持5路ADC的输入，将它的模拟信号转化为数字信号；2X10PIN SDIOx1 UARTx1：WIFI模块的接口，可适配米尔的WIFI、蓝牙模块；2x10PIN DVP Camera：DVP摄像头接口，支持插针接入和排线接入；SPDIF audio Interface：SPDIF光纤输出，可以将光纤信号通过转接模块转接为音频信号；SMA ANT：4G模块的天线接口；

4G module interface：4G模块的插入接口；

RTC外接电池底座：一个RTC外接电池接口，在MYD-YT507H开发板断电待机的时候，可以通过外接电池来保证内部时钟准确；

接下来来到开发板的背面接口资源：

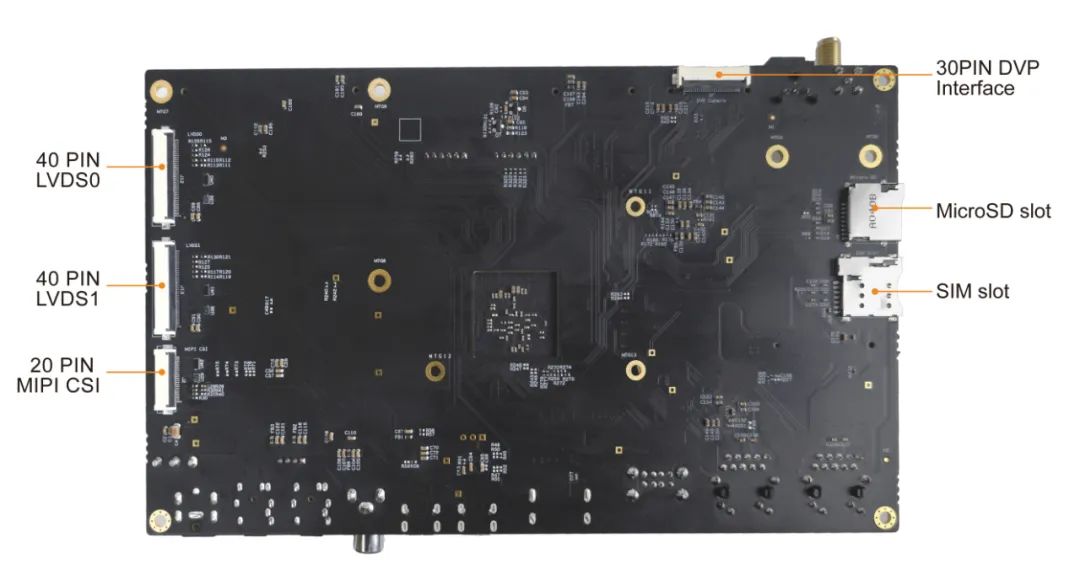

MYD-YT507H开发板背面标注图

40PIN LVDS0/1：两路LVDS屏幕的接口，米尔适配的是两个7寸的屏幕；

MIPI CSI：MIPI CSI摄像头接口，也是一个排线接口；

右侧两个接口分别为SD卡接口和SIM接口；

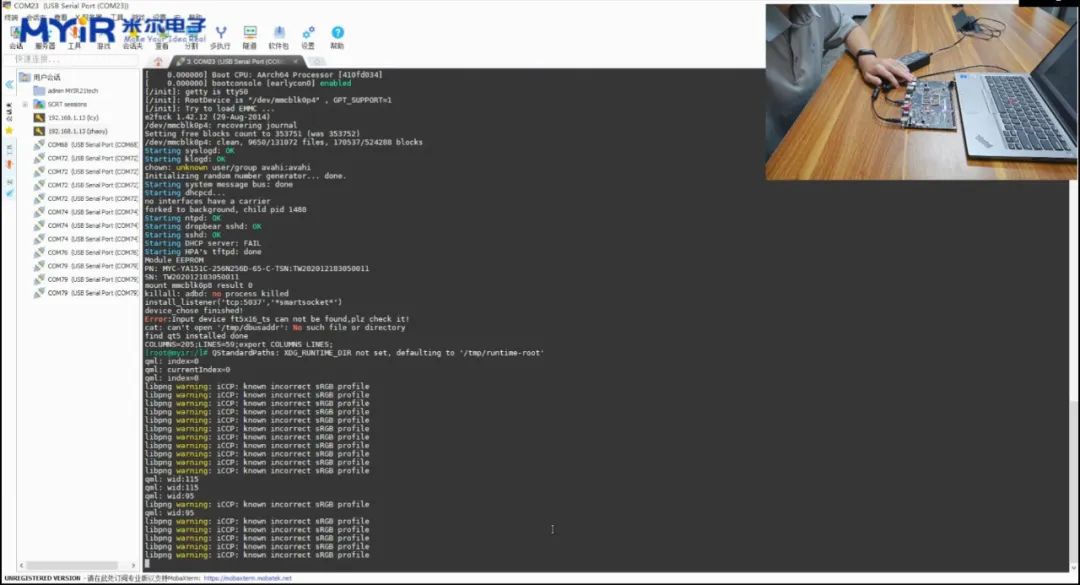

上电演示 连接板卡步骤：1、用Type-C数据线的USB端连接电脑，Type-C端连接MYD-YT507H开发板的Debug调试接口；2、选择合适的电源线连接电源适配器与MYD-YT507H开发板的DC电源接口，通电，将拨码开关拨到eMMC启动；3、然后在电脑终端上，选择合适的电脑端口，波特率这里可选择115200，然后拨动我们的电源拨码开关，就可以看到我们正在上电了：

到这里内核启动、打印结束后我们的上电操作就结束了。
