瑞芯微RK3568平台固件烧录失败变砖？真香拯救方

一般情况下，用户拿到一个全新的开发板或者核心板这样的嵌入式硬件产品，需要烧录固件才能让嵌入式系统正常跑起来，但固件烧录并不是万无一失，也会有失败的时候；事实上，在烧录过程中遇到的各种问题，都有可能导致设备变砖！！

本期干货分享，以英码科技的一款RK3568的开发套件为例，进行烧录固件失败后的拯救操作示范；

英码SOM3568开发套件正常刷机

1、windows驱动和烧录工具安装：

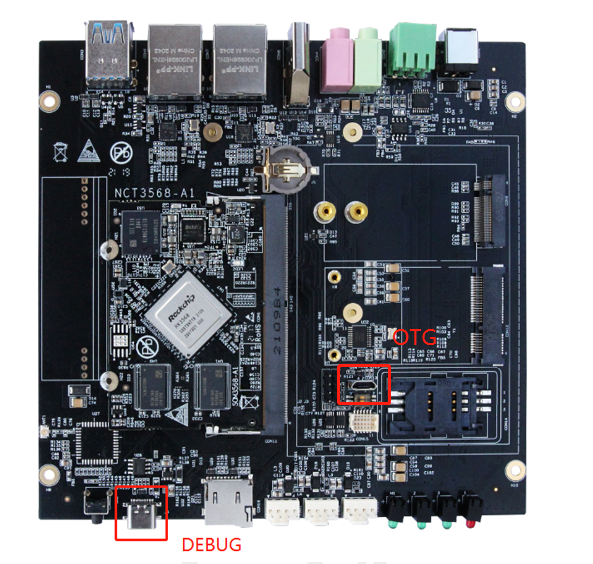

2、接上主板的OTG烧录口（使用micro usb数据线）：

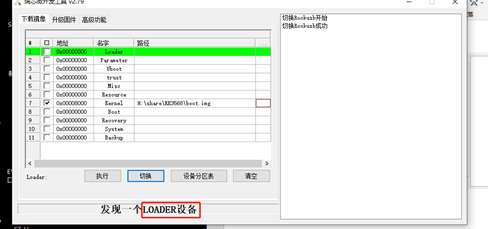

3、正常情况（发现adb设备，点击切换成loader设备进行烧录）：

设备变砖!!!!

变砖原因：刷错了固件，导致emmc启动电压不匹配，emmc初始化失败，系统无法正常启动，无法发现设备。

救砖行动开始!!!!

强制进入MaskROM

原理：

把EMMC_CLK 时钟线对地就可以短接emmc或者flash进入maskrom模式或者loader模式了，这样就可以重新刷固件了。把时钟clk对地，相当于就没有时钟信号出来了。

按照以下步骤进行，妥妥成功~~

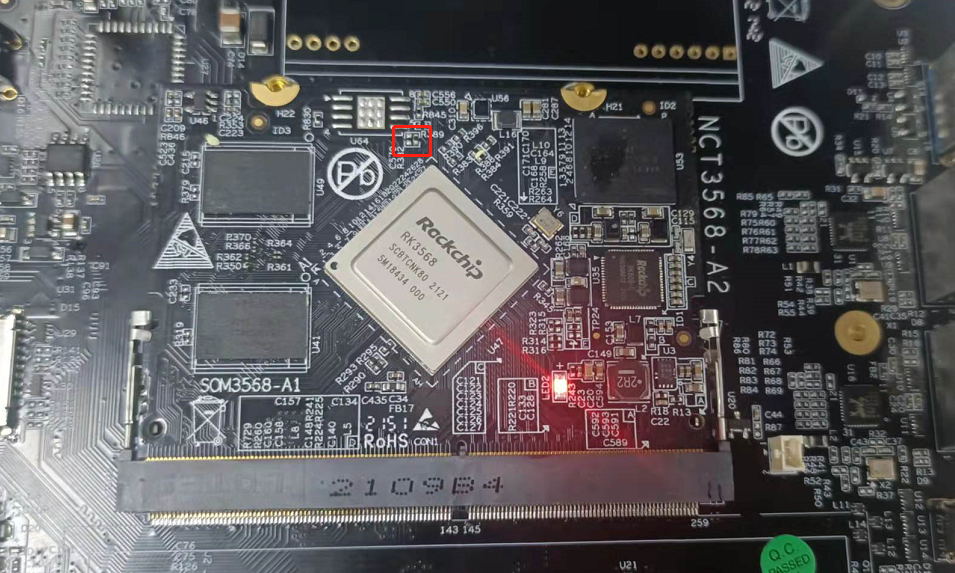

1、找到SOM3568的EMMC_CLK 时钟线pin脚，与GND短接后重新上电；

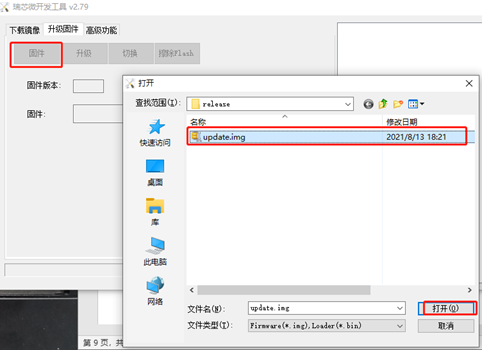

2、重新发现loader设备，选择镜像进行烧录；

到此，救砖成功！
