基于武汉芯源通用主流型MCU CW32F030系列产品在筋

BLDC 电机应用在近几年开始持续火爆，比如前几年的无人机、电动工具、网红风筒，出货量都达到了千万级数量。尤其是筋膜枪，近两年来可以说是成为了大热门的“网红神器”。

筋膜枪，也称深层肌筋膜冲击仪，筋膜枪是一种软组织康复工具，通过高频率冲击放松身体的软组织。筋膜枪可以理解为民用版的DMS（电动深层肌肉刺激仪），在使用时振动频率会有所变化，基本作用与DMS差不多。

筋膜枪是利用其内部特制的高速电机来带动“枪头”，产生高频的震动作用到肌肉深层，达到减少局部组织张力、缓解疼痛、促进血液循环等作用。

受市场前景驱动，进入筋膜枪行业布局的企业数量不断增多。然而，筋膜枪产品关乎人体健康，在质量上有着较高的要求。要保证筋膜枪产品质量，MCU芯片是其中一个很重要的一环。

筋膜枪的产品特点

√高功率直流无刷电机，高频次振动（2000-3200次/min）；

√震动幅度大约10-16mm之间，频率大约在30-50Hz之间；

√超强动力输出，冲程可达10mm；

√可输出130N的瞬时打击力；

筋膜枪一类产品的深层技术，主要是基于单片机无刷马达控制的一个基本运用。作为电子产品的核心元器件，MCU芯片在实现筋膜枪产品的整个控制功能方面起着最核心的作用。

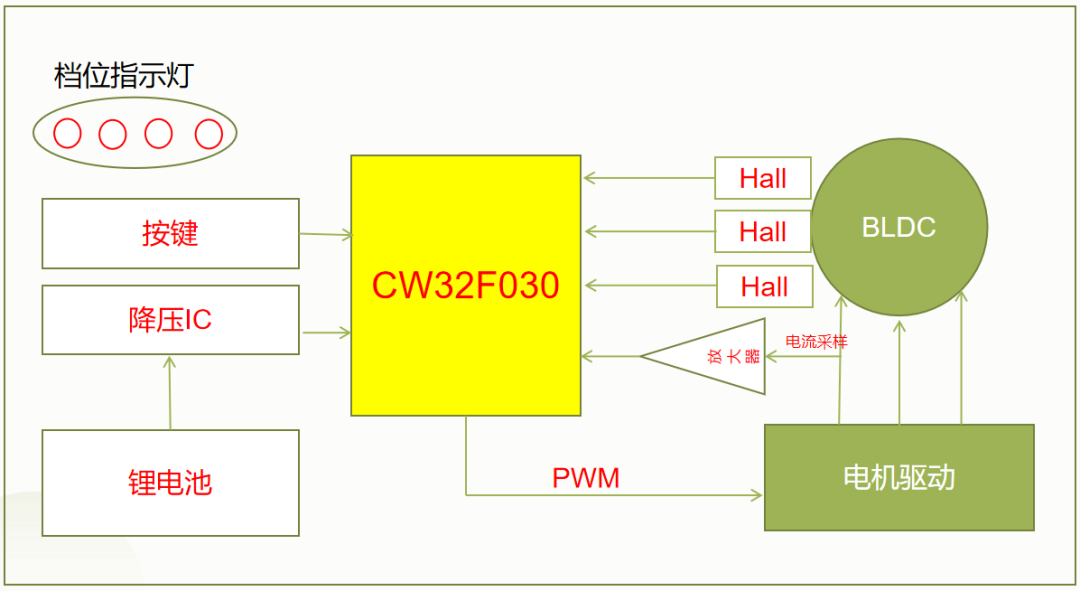

CW32F030在筋膜枪的应用框图

CW32F030 芯片特点

√使用高性能的ARM Cortex-M0+为内核的32 位微控制器；

√最高主频64MHz；

√16位高级控制定时器，支持6路捕获/比较通道和3对互补PWM输出，死区时间和灵活的同步功能；

√12位ADC

√五通道DMA控制器
