【技术分享】学好开发板，GPIO使用是关键！先楫

GPIO的使用是掌握一个开发板的切入点，对它的掌握是进行开发的一个基础。

在开发板上，已配备了一个RGB_LED、2个LED、 2个按键及一个无源蜂鸣器。

对于RGB_LED的使用，我们从例程就可以掌握。

在对2个LED和按键来讲，在测试却发现，即使不对其进行配置和编程，却也能实现按键与LED的一对一控制，且在编程的情况下也不受控制，不知原因何在？

1

蜂鸣器的使用

板载蜂鸣器的原理图见图1所示，由于采用的是无源蜂鸣器，故需要为其提供脉冲信号才能发声。

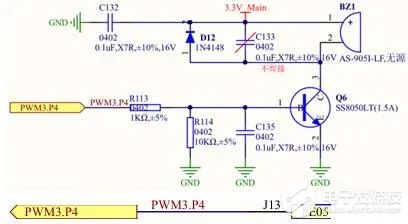

图1蜂鸣器原理图

为使蜂鸣器工作，需将其连接的引脚PE5配置为输出模式，使用语句为：

gpio_enable_pin_output(HPM_GPIO0,GPIO_DI_GPIOE, 5);

为使蜂鸣器发出滴答的声音，需向其不断地输出高低变化的电平信号，其程序为：

while(1){ gpio_write_pin(HPM_GPIO0, GPIO_DI_GPIOE, 5, 1); rt_thread_mdelay(200); gpio_write_pin(HPM_GPIO0, GPIO_DI_GPIOE, 5, 0); rt_thread_mdelay(200);}

2

按键识别与控制

鉴于板载的LED和KEY无法进行编程控制，故采用了一个外部的触摸模块来替代按键的输入模式测试。

与通常的输入模式设置语句不同，它没有使用gpio_enable_pin_input这样的句式，而是通过gpio_disable_pin_output来进行配置。

在触摸模块与PE25相连接的情况下，其配置的语句为：

gpio_disable_pin_output(HPM_GPIO0,GPIO_DI_GPIOE, 25);

以触摸模块控制红色RGB_LED灯的主程序为：

int main(void){ app_init_led_pins(); app_led_write(0, APP_LED_ON); app_led_write(1, APP_LED_ON); app_led_write(2, APP_LED_ON); gpio_disable_pin_output(HPM_GPIO0, GPIO_DI_GPIOE, 25); while(1){ if(gpio_read_pin(HPM_GPIO0, GPIO_DI_GPIOE, 25)==1) app_led_write(0, APP_LED_OFF); else app_led_write(0, APP_LED_ON); rt_thread_mdelay(200); } return 0;}

经编译和下载，其执行效果如图2和图3所示。

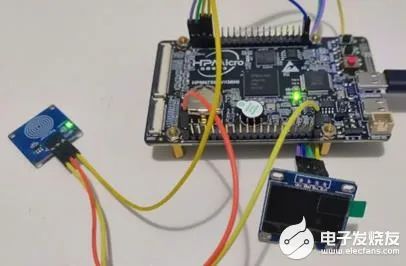

图2空闲状态

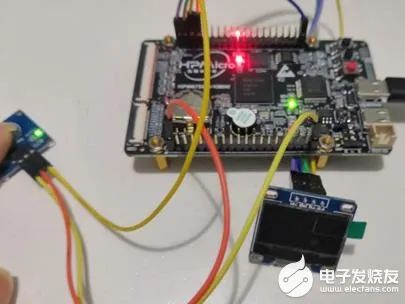

图3触摸状态

掌握了GPIO口的使用，就为程序的开发设计打开了一扇方便之门。添加关注！文章转载请注明出处。
