VCS独立仿真Vivado IP核的问题补充

在仿真Vivado IP核时分两种情况，分为未使用SECURE IP核和使用了SECURE IP核。

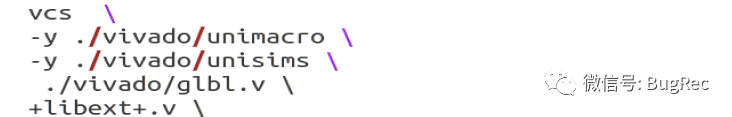

对于没有使用SECURE IP核的IP核仿真，只需要在VCS的命令行加上‘-y’选项，并给出库文件路径。这些库文件在VIVADO_INSTALLER_PATH\\data\\verilog\\src，其中VIVADO_INSTALLER_PATH是VIVADO的安装路径，进入对应的版本号，比如2019.2，进入后找到data文件夹依次往下寻找。找到后可以把这些库文件复制到虚拟机，每个文件夹的库文件包含的内容不同，然后如下图：

即可加入对应的库文件夹。IP核仿真结束。

对于使用了SECURE IP核仿真的情况，除了要包含上面的这些库文件外，还要把SECURE IP加入到VCS；

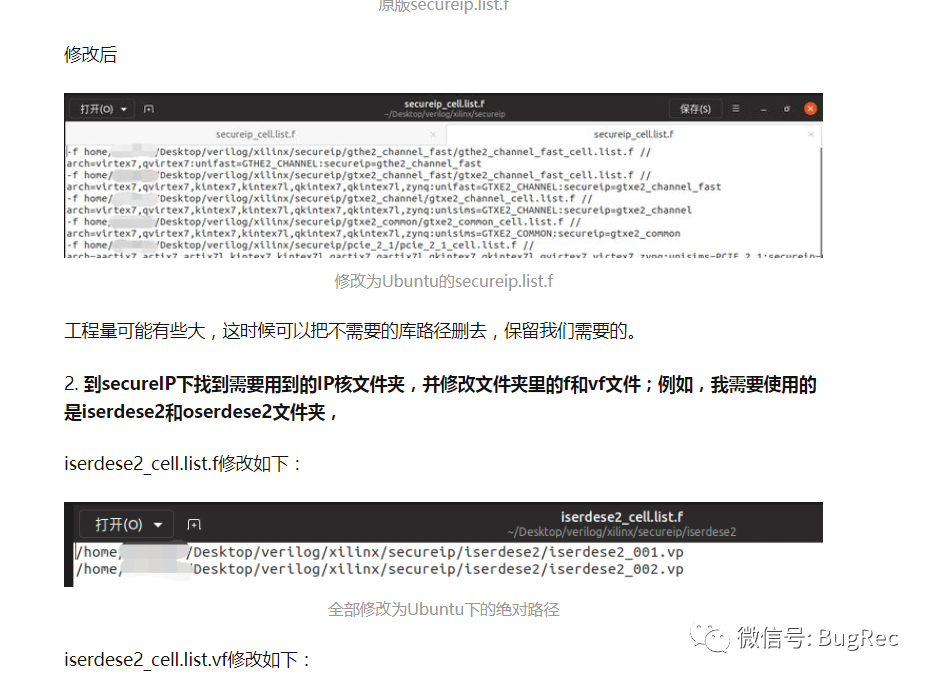

首先，找到SECURE IP文件夹，在$VIVADO_INSTALLER_PATH\\data\\secureip，将里面的文件复制到虚拟机。每个文件夹包含的功能不同。

之前的文章讲接下来的操作如下：

操作上还是太复杂，这里简化操作如下。首先，VCS在仿真SECURE IP里面的VP文件时，需要加上一句“+verilog2001ext+.vp”，这句话的意思是将VP文件以verilog2001标准执行。出处在：

这是一份日语版本的UG900（参考资料2），但是在最新的UG900 英文版里（参考资料3），并没有这相关的内容；我的猜测是Xilinx不推荐独立仿真的方式，更加主推Vivado和VCS联合仿真，或者使用“export_simulation”等TCL语句将仿真库编译好直接使用的方式。

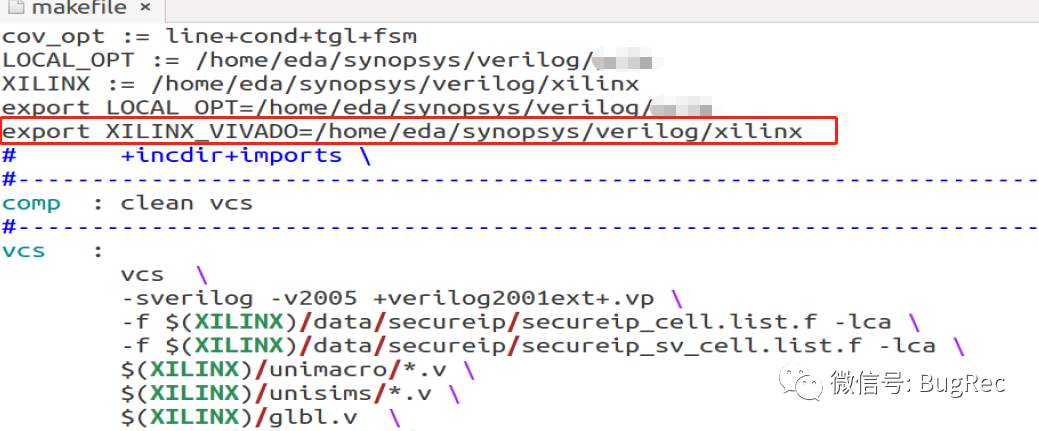

此外，也不需要我们修改SECURE IP文件夹的vcs_secureip_cell.list.f里面的路径，在makefile文件里使用如下方法：

使用export命令定义XILINX_VIVADO的路径，这样vcs_secureip_cell.list.f会根据这个路径去查找对应的文件。

注意，SECURE IP是加密之后的IP，而VIVADO在2016版本后更换了加密密钥，所以VCS2017之前的版本只能使用VIVADO2017之前的SECURE IP。

此外，还有网友提出问题，VIVADO项目(source)IP核文件夹里，哪些东西是对仿真有用的？

首先，IP核文件夹里的IP_NAME_stub.v，IP_NAME是生成IP的名字，这个文件是没有用的，它只有对IP的端口定义；其次，进行功能仿真时，可以选择IP_NAME_sim_netlist.v，这个文件注释专门写着是为功能仿真准备的，推荐使用这类文件；最后，也可以使用IP_NAME.v，这个文件大多数情况也可以用来仿真。

注意，如果存在IP_NAME_sim_netlist.v和IP_NAME.v时，只能选择一个文件加入仿真，否则会出现redefine的报错。因为IP核文件夹里面可能存在多个verilog文件，推荐删去IP_NAME_stub.v，保留IP_NAME_sim_netlist.v和$IP_NAME.v中的一个，然后在VCS命令里将文件夹的verilog都包含进来。

可能有人就会问，既然项目里的IP文件夹包含了verilog文件，为什么还要加入那些库；这些库大部分是作为基础库存在，供各类IP核调用，是它们的相同部分，而项目里的IP文件夹是它们之间不同的部分。
