一晃过去大半个月，终于有时间来写Megatron的源码解读篇了。

首先，请允许我介绍下封面。明明是Megatron，为什么放Bee啊？还不是因为Megatron长得太丑了。翻遍了网络全都是一坨灰加上两只红色眼睛，实在是有碍阅读心情。。。放个明黄色舒爽下眼睛。

源码阅读类的文章很难写。尤其是对Megatron这样细节丰富，代码结构上又较为松散的项目而言。思考了一下，我决定依然用自己最擅长的【图解】方式，和大家一起阅读源码。在这个系列里，我基本按以下3步骤来做解读：

先通过【图解】的方式，说明这块代码在做一件什么事
阐述代码整体架构，拆分逻辑
细节解读

一、CodeGeeX模型简述

使用Megatron来训练gpt类大模型的项目有很多。在这个系列里，我选择了由THUDM开发的CodeGeeX项目，它是gpt在代码生成方向上的应用，对标于openAI的CodeX。github地址在此。

为什么选择CodeGeeX呢？因为：

完全开源。它开源了完整的预训练代码。而很多号称开源的项目，其实只公开了预训练参数。
简洁精要的模型图。在对应论文中，用两张图就清晰描绘了整个预训练配置和模型架构（精确到混合精度和矩阵维度）。极大提升了源码阅读的效率。

下面我们就放出这两张牛皮的架构图：

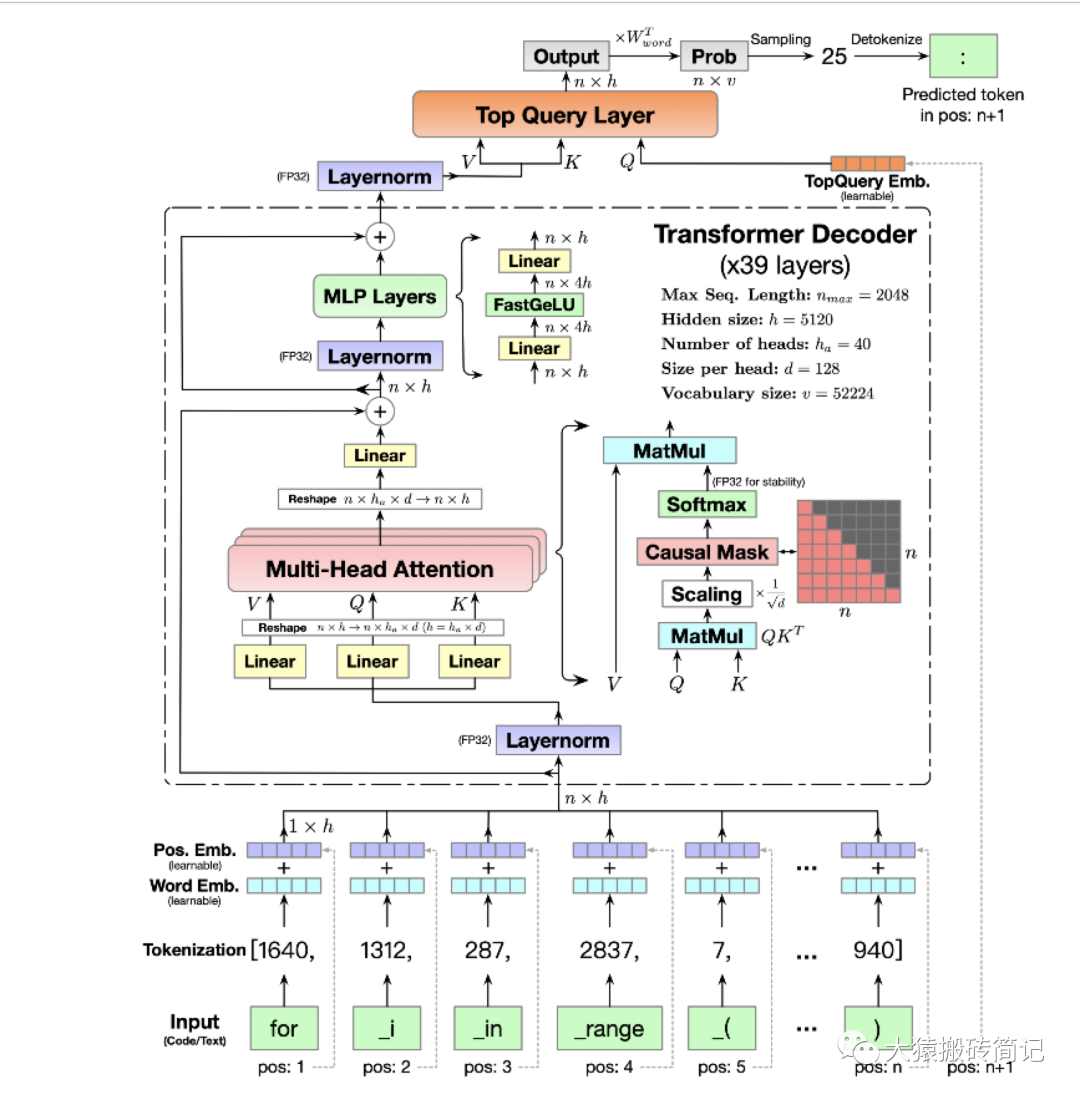

模型架构

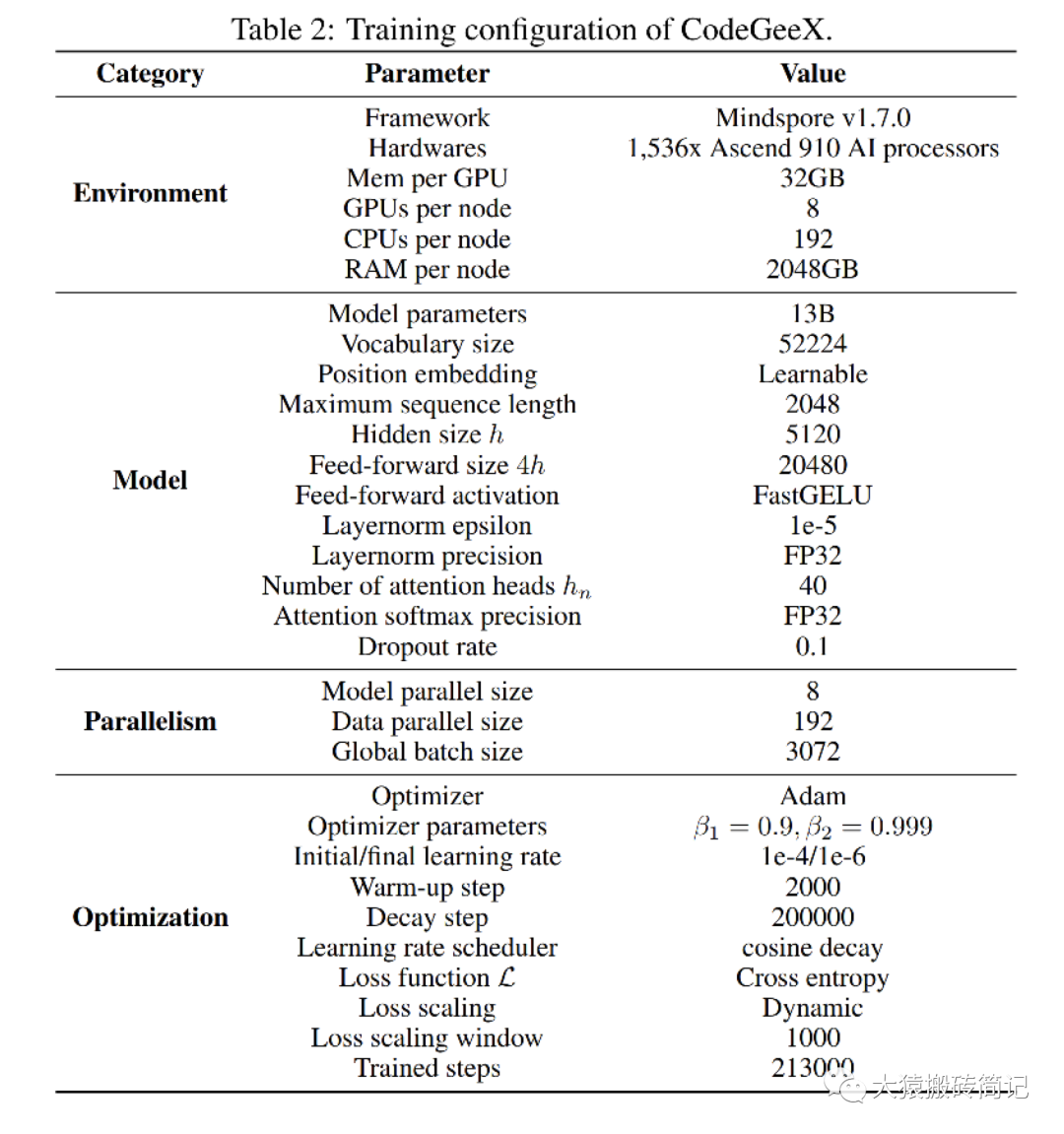

预训练配置

在下一篇讲解切割模型部分的源码里，我们会配合模型架构图来读。这一篇我们着重讲分布式环境初始化。因此对gpt或codegeex模型架构不熟悉的话，也不影响本文阅读。特别说明的是，根据预训练配置，我们可知codegeex采用的是8头TP，192头DP，共1536块GPU进行训练，采用的训练框架为Megatron + DeepSpeed ZeRO2。

二、预训练代码整体架构

2.1 预训练代码设计与使用规范

如下图:

预训练入口函数在megatron/tools/pretrain_codegeex.py 这个路径下

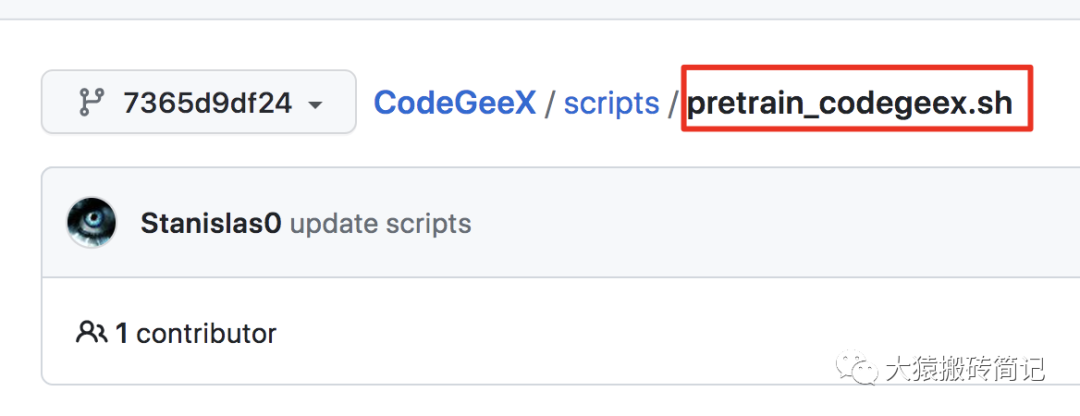

启动脚本在pretrain_codegeex.sh这个文件中。

使用Megatron时，一般将预训练函数命名为pretrain_模型名.py的形式，例如pretrain_bert.py、pretrain_gpt.py等。在codegeex这个项目里，该代码位于tools目录下；在NVDIA提供的代码中，则与tools目录同级。放在哪里不重要，梳理出来只是方读者查找阅读。

在pretrain_codegeex.sh这个启动脚本里，定义了模型训练的参数值，包括batch_size、hidden_size等；同时也定义了设置分布式环境的参数值，例如DP/TP/PP组的大小等。

2.2 预训练代码整体设计

在pretrain_codegeex.py中，核心入口函数为pretrain，调用它则开启预训练过程：

if__name__=="__main__":
pretrain(
train_valid_test_datasets_provider,
model_provider,
forward_step,
args_defaults={"tokenizer_type":"GPT2BPETokenizer"},
)

如下图，pretrain函数主要包含以下4个内容：

初始化Megatron：设置分布式训练环境。主要目的是设置DP/TP/PP进程组，并为每一个进程分配GPU。
设置model，optimizer和lr schedule：在CPU上定义好模型，再将其按照第1步中定义好的分布式框架，把模型切割并搬运到GPU上。
处理train/val/test数据集：按第1步定义好的分布式框架，对数据集进行切分。
训练模型：在分布式环境中定义每个step的训练方式。

Megatron源码解读系列，也按上述逻辑分成4个部分。本篇将着重介绍第一部分：初始化Megatron。

三、初始化Megatron

3.1 初始化在做一件什么事

在阅读代码之前，我们先看初始化到底在完成一件什么事。

假设我们有2台机器（node0和node1），每台机器上有16块GPU，GPU的编号为0~15。

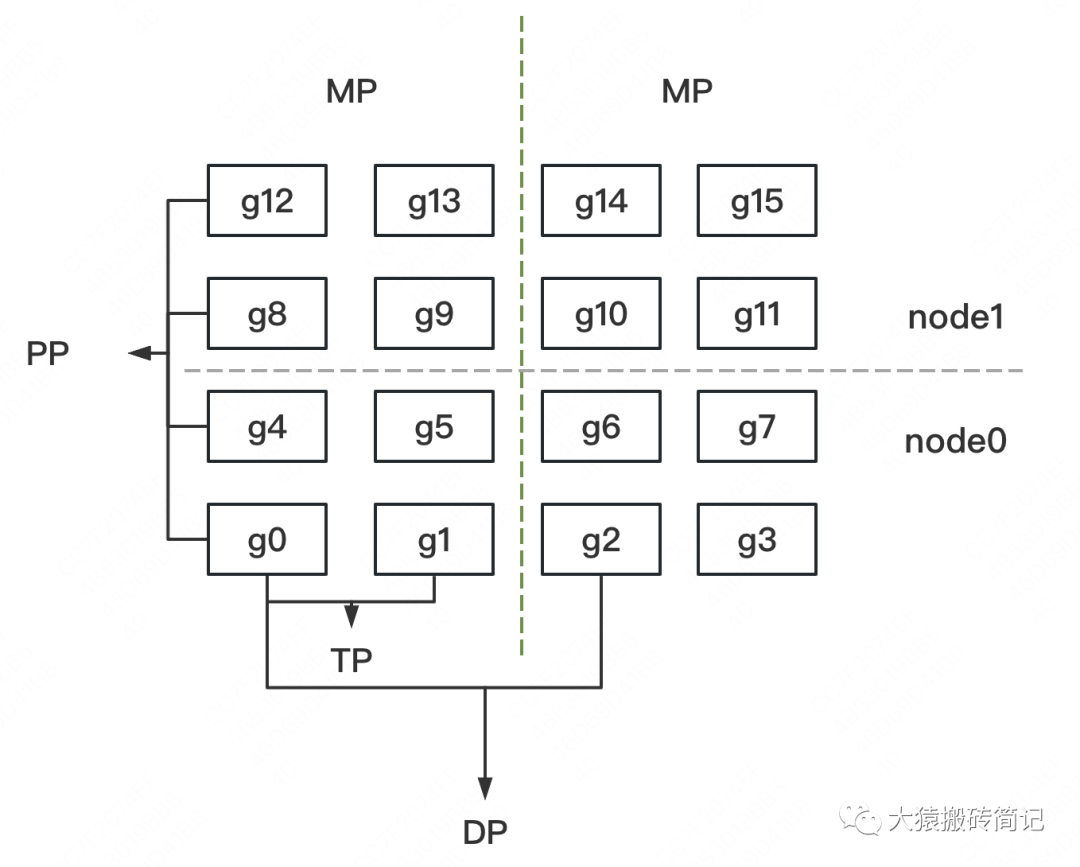

我们使用这16块GPU，做DP/TP/PP混合并行，如下图：

MP：模型并行组（Model Parallism）。假设一个完整的模型需要布在8块GPU上，则如图所示，我们共布了2个model replica（2个MP）。MP组为：[[g0, g1, g4, g5, g8, g9, g12, g13], [g2, g3, g6, g7, g10, g11, g14, g15]]
TP：张量并行组（Tensor Parallism）。对于一个模型的每一层，我们将其参数纵向切开，分别置于不同的GPU上，则图中一共有8个TP组。TP组为：[[g0, g1], [g4, g5],[g8, g9], [g12, g13], [g2, g3], [g6, g7], [g10, g11], [g14, g15]]
PP：流水线并行组（Pipeline Parallism）。对于一个模型，我们将其每一层都放置于不同的GPU上，则图中一共有4个PP组。PP组为：[[g0, g4, g8, g12], [g1, g5, g9, g13], [g2, g6, g10, g14], [g3, g7, g11, g15]]
DP：数据并行组（Data Parallism）。经过上述切割，对维护有相同模型部分的GPU，我们就可以做数据并行，则图中共有8个DP组。DP组为[[g0, g2], [g1, g3], [g4, g6], [g5, g7], [g8, g10], [g9, g11], [g12, g14], [g13, g15]]

明确了分组设计，我们再来看下面几个问题。

（1）分组的原则是什么？

MP设定原则：MP其实由TP+PP共同决定。在开始训练前，需要我们根据实际模型，预估训练时显存消耗（特别注意峰值显存），来为模型安排GPU资源。
TP、DP和PP设定原则：在这三种并行模式的原理篇中，我们分析过三者的通讯量。一般而言，TP>DP>PP。通讯量大的尽量放入一台机器内，因为机器内带宽高。所以在图例中，TP和DP不跨机，PP跨机。再提一点，在使用Megatron时，很多项目是不用PP，仅用TP+DP的，此时一般将TP放入一台机器内，令DP跨机（比如codegeex）

（2）分组的目的是什么？

分配进程：
- 确认分组方案后，在每块GPU上启动一个进程（process），每个进程独立执行自己所维护的那部分模型的计算，实现并行训练。
- 进程0~15，为一个进程大组（group），其下的每一个DP/MP/PP组，为一个进程子组（subgroup）
组间通讯：确认好DP/TP/PP组，并分配好进程后，我们就能进一步设置不同进程间的通讯方案。例如属于一个DP组的g0和g2需要进行梯度通讯，属于一个PP组的g4和g8需要进行层间输出结果的通讯。

总结来说，初始化Megatron做了如下事：

定义模型的切割框架
在此框架上，初始化进程，分配GPU，设置进程组（DP/TP/PP）

3.2 代码整体解读

明确了初始化代码要做的事情，现在可以来看代码实现了。

回pretrain函数，它的第一行就通过initialize_megatron执行了分布式初始化：

defpretrain(
train_valid_test_dataset_provider,
model_provider,
forward_step_func,
valid_forward_step_func=None,
extra_args_provider=None,
args_defaults={},
):
initialize_megatron(
extra_args_provider=extra_args_provider,args_defaults=args_defaults
)
...

initialize_megatron 函数位于megatron/initialize.py 文件中，我们直接来看它的核心函数_initialize_distributed。代码如下：

def_initialize_distributed():
"""Initializetorch.distributedandmpu.
|Node1|Node2|
____________|p1|p2|p3|p4|
local_rank|0|1|0|1|
rank|0|1|2|3|

 node:物理结点，1台机器或者1个容器。图中2个物理结点
 rank：进程在全局上的序号。图中4个进程
 local_rank：进程在node上的序号。
 torch.cuda.device_count()：当前进程所在的node上可使用的GPU的数量
 device：GPU在某个node上的编号

该函数作用：
 1、设置分布式环境：初始化进程，分配GPU，并设置进程大组（group）
2、制定DP/TP/PP分组策略，设置进程子组（subgroup）
3、设置DeepSpeedZeRO-R，对activation进行优化
"""
args=get_args()

device_count=torch.cuda.device_count()#当前进程所在的node上可使用的GPU的数量
iftorch.distributed.is_initialized():#如果已创建好分布式环境
ifargs.rank==0:#在0号进程上打印出“创建完毕”的日志
print(
"torchdistributedisalreadyinitialized,"
"skippinginitialization...",
flush=True,
)
args.rank=torch.distributed.get_rank()#取得当前进程的全局序号
args.world_size=torch.distributed.get_world_size()#取得全局进程的个数

else:#如果未创建好分布式环境
ifargs.rank==0:
print(">initializingtorchdistributed...",flush=True)

#1.初始化进程，分配GPU，并设置进程大组（group）
ifdevice_count>0:
device=args.rank%device_count# 1块进程1个GPU。device为GPU编号。例如图例中的进程9，其所在机器上有8块卡。因此进程9使用的gpu编号为8%9=1
ifargs.local_rankisnotNone:
assert(
args.local_rank==device
),"expectedlocal-ranktobethesameasrank%device-count."
else:
args.local_rank=device

ifargs.force_deviceisnotNone:
print(
f">forcefullysetthedeviceto{args.force_device},originally{device}"
)
device=args.force_device
torch.cuda.set_device(device)#为当前进程分配GPU

#设置进程大组
init_method="tcp://"
master_ip=os.getenv("MASTER_ADDR","localhost")#获取rank=0进程的ip
master_port=os.getenv("MASTER_PORT","6000")#获取rank=0进程的端口
init_method+=master_ip+":"+master_port
print(
f">(rank={args.rank})initializingprocessgroup:"
f"world_size={args.world_size}"
f"backend={args.distributed_backend}"
f"init_method={init_method}",
flush=True,
)
timeout=datetime.timedelta(minutes=args.dist_timeout)
torch.distributed.init_process_group(
backend=args.distributed_backend,
world_size=args.world_size,
rank=args.rank,
init_method=init_method,
timeout=timeout
)
print(f">(rank={args.rank})processgroupinitialized")

#2、制定DP/TP/PP分组策略，设置进程子组（subgroup）
ifdevice_count>0:
ifmpu.model_parallel_is_initialized():
print("modelparallelisalreadyinitialized")
else:
mpu.initialize_model_parallel(#megatron/mpu/initialize.py
args.tensor_model_parallel_size,
args.pipeline_model_parallel_size,
args.virtual_pipeline_model_parallel_size,
)

#设置DeepSpeedZeRO-R，对activation进行优化
ifargs.deepspeedandargs.deepspeed_activation_checkpointing:
setup_deepspeed_random_and_activation_checkpointing(args)

总体来说，这个代码实现了3个目的：

设置分布式环境：初始化进程，分配GPU，并设置进程大组（group）。也即例子中的0~15号进程同属一个分布式进程大组
制定DP/TP/PP分组策略，设置进程子组（subgroup）
设置DeepSpeed ZeRO-R，对activation进行优化

我们来逐一讲解。

3.3 代码细节：torch.distributed，设置分布式环境

设置进程大组的目的是告知程序，从全局上看，有哪些进程共同组成了分布式训练系统。我们先明确几个术语：

|Node1|Node2|
____________|p1|p2|p3|p4|
local_rank|0|1|0|1|
rank|0|1|2|3|

 node:物理结点，1台机器或者1个容器。图中2个物理结点
 rank：进程在全局上的序号。图中4个进程
 local_rank：进程在node上的序号。
 torch.cuda.device_count()：当前进程所在的node上可使用的GPU的数量
 device：GPU在某个node上的编号

特别说明，在2.2的图例中，我们用g0~g15表示GPU编号，但更准确地应理解为进程编号。GPU的编号与local_rank一样，是相对于node而言的，即0~8，0~8。

我们借助torch.distributed 来实现这一步，它是pytorch用于设置分布式训练环境的偏底层API（distributed communication package）。如果你看过pytorch的文档，可能会发现对于该API的阐述比较抽象。所以我把它单独拎出来做说明。

init_method="tcp://"
master_ip=os.getenv("MASTER_ADDR","localhost")#获取rank=0进程的ip
master_port=os.getenv("MASTER_PORT","6000")#获取rank=0进程的端口
init_method+=master_ip+":"+master_port
print(
f">(rank={args.rank})initializingprocessgroup:"
f"world_size={args.world_size}"
f"backend={args.distributed_backend}"
f"init_method={init_method}",
flush=True,
)
timeout=datetime.timedelta(minutes=args.dist_timeout)
torch.distributed.init_process_group(
backend=args.distributed_backend,
world_size=args.world_size,
rank=args.rank,
init_method=init_method,
timeout=timeout
)
print(f">(rank={args.rank})processgroupinitialized")

我们聚焦于torch.distributed.init_process_group，该函数实现了设置进程大组（group）的功能，它主要由以下几个概念组成：

backend：直译为后端。但本质上是在定义IPC通信机制（对数据实现reduce, gather, broadcase等通信操作）。取值有gloo，nccl 等。粗暴来说，使用CPU时，用gloo；使用GPU时，用nccl。
world_size：全局进程数。例如图例中的world_size = 16。
rank：当前进程在全局上的序号。例如图例中进程序号的取值范围0~15，我们需要对每个进程操作init_process_group，将其纳入进程大组中。
init_method：这个概念较难理解，官方文档也写得比较抽象。通俗来说，这个参数指明了一个地址，进程组内的进程通过该地址中存放的信息进行交流。这些信息包括：哪些进程间应该相互通讯；各进程的计算进度如何等。还是以图例说明，g1和g3属于一个DP组，当它们把各自梯度算完后，需要对梯度做AllReduce。g1算完自己的梯度后，它就会去这个地址下，声明自己已算完，并去查找自己应该和谁通讯，通讯方是否已算完等信息。借助这个地址中存储的信息，进程组内的进程就能相互知道彼此状态，并联系彼此。一般来说，为避免冗余，这个信息只存一份，存在rank 0 进程上（rank 0进程又称为master进程）。
store：默认值为None。它的作用和init_method一样，只不过init_method指定的是一个地址，指定后在该地址下创建存储交流信息的数据对象，这个数据对象就是store。也就是说，store显式地指明了交流信息的内容。因此store和init_method是互斥的，即store非空时，会忽略init_method。
timeout：设置每个进程等待的时间。进程间的计算速度不一样，还是以DP组的g1和g3为例，可能g1都算完梯度了，g3还在执行forward。在等待g3算梯度的过程中，g1可能会timeout。因此这个参数就用于设置每个进程的最大等待时间。

现在回头再看这个代码片段，是不是好理解很多~torch.distributed.init_process_group 非常重要，它贯穿了Megatron，也是使用pytorch做分布式训练不可略过的一环。关于torch.distributed的更多信息，推荐大家阅读官方文档，以及这篇blog。

3.4 代码细节：设置DP/TP/PP组

设置完进程大组（group）后，我们就可以进一步设置进程子组（subgroup）了，也即设置DP/TP/PP组。

mpu.initialize_model_parallel(#megatron/mpu/initialize.py
args.tensor_model_parallel_size,
args.pipeline_model_parallel_size,
args.virtual_pipeline_model_parallel_size,
)

核心函数initialize_model_parallel 在megatron/mpu/initialize.py 下。mpu的含义是model parallisim utils，也就是和模型并行设置相关的函数，都放在这个目录下，它接收3个参数：

tensor_model_parallel_size：每个TP组的进程数量。例如图例中是2
pipeline_model_parallel_size：每个PP组的进程数量。例如图例中是4
virtual_pipeline_model_parallel_size：每个virtual PP组的进程数量。这是NVIDIA对Megatron做后续迭代时提出的一种优化方法。我们之后会单独开一篇文章来讲解。这里可暂时忽略（不是必须参数，可以传None值）。

你可能会问，为什么不设置DP相关的size？回想2.2中设计分布式的过程，我们根据TP+PP就可确认MP，进而推出DP。也就是定好了TP和PP，DP_size就能根据 world_size // (TP_size * PP_size)计算得出。因此不用定义。

我们来看具体代码：

definitialize_model_parallel(
tensor_model_parallel_size_=1,
pipeline_model_parallel_size_=1,
virtual_pipeline_model_parallel_size_=None,
):
"""
Initializemodeldataparallelgroups.

Arguments:
tensor_model_parallel_size:numberofGPUsusedtoparallelizemodeltensor.
pipeline_model_parallel_size:numberofGPUsusedtoparallelizemodelpipeline.

Let'ssaywehaveatotalof16GPUsdenotedbyg0...g15andwe
use2GPUstoparallelizethemodeltensor,and4GPUstoparallelize
themodelpipeline.Thepresentfunctionwill
create8tensormodel-parallelgroups,4pipelinemodel-parallelgroups
and8data-parallelgroupsas:
8data_parallelgroups:
[g0,g2],[g1,g3],[g4,g6],[g5,g7],[g8,g10],[g9,g11],[g12,g14],[g13,g15]
8tensormodel-parallelgroups:
[g0,g1],[g2,g3],[g4,g5],[g6,g7],[g8,g9],[g10,g11],[g12,g13],[g14,g15]
4pipelinemodel-parallelgroups:
[g0,g4,g8,g12],[g1,g5,g9,g13],[g2,g6,g10,g14],[g3,g7,g11,g15]
2model-parallelgroup:
[g0,g1,g4,g5,g8,g9,g12,g13],[g2,g3,g6,g7,g10,g8,g14,g15]

Notethatforefficiency,thecallershouldmakesureadjacentranks
areonthesameDGXbox.Forexampleifweareusing2DGX-1boxes
withatotalof16GPUs,rank0to7belongtothefirstboxand
ranks8to15belongtothesecondbox.
"""
iftorch.distributed.get_rank()==0:
print(
">initializingtensormodelparallelwithsize{}".format(
tensor_model_parallel_size_
)
)
print(
">initializingpipelinemodelparallelwithsize{}".format(
pipeline_model_parallel_size_
)
)
#Getworldsizeandrank.Ensuresomeconsistencies.
asserttorch.distributed.is_initialized()#确保torch已经做了分布式初始化
world_size=torch.distributed.get_world_size()#得到全局进程的总数
tensor_model_parallel_size=min(tensor_model_parallel_size_,world_size)
pipeline_model_parallel_size=min(pipeline_model_parallel_size_,world_size)

ensure_divisibility(#后者表示一个完整模型所占的gpu数，我们要保证前者能被后者整除
world_size,tensor_model_parallel_size*pipeline_model_parallel_size
)
#在codegeex中，TP_size=8,PP_size=1，world_size=1536，因此DP_size是1536/(8*1)=192
data_parallel_size=world_size//(#根据TP_size和PP_size，求出DP_size
tensor_model_parallel_size*pipeline_model_parallel_size
)

num_tensor_model_parallel_groups=world_size//tensor_model_parallel_size#TP的组数
num_pipeline_model_parallel_groups=world_size//pipeline_model_parallel_size#PP的组数
num_data_parallel_groups=world_size//data_parallel_size#DP的组数

ifvirtual_pipeline_model_parallel_size_isnotNone:
global_VIRTUAL_PIPELINE_MODEL_PARALLEL_RANK
global_VIRTUAL_PIPELINE_MODEL_PARALLEL_WORLD_SIZE
_VIRTUAL_PIPELINE_MODEL_PARALLEL_RANK=0
_VIRTUAL_PIPELINE_MODEL_PARALLEL_WORLD_SIZE=(
virtual_pipeline_model_parallel_size_
)

rank=torch.distributed.get_rank()#获取当前进程的全局rank

#Buildthedata-parallelgroups.（设置DP组）
global_DATA_PARALLEL_GROUP#保存DP组，如[[0,2],[1,3]...]，数字表示进进程的全局序号
assert_DATA_PARALLEL_GROUPisNone,"dataparallelgroupisalreadyinitialized"
all_data_parallel_group_ranks=[]
foriinrange(pipeline_model_parallel_size):
start_rank=i*num_pipeline_model_parallel_groups
end_rank=(i+1)*num_pipeline_model_parallel_groups
forjinrange(tensor_model_parallel_size):
ranks=range(start_rank+j,end_rank,tensor_model_parallel_size)
all_data_parallel_group_ranks.append(list(ranks))
group=torch.distributed.new_group(ranks)#设置DP组
ifrankinranks:
_DATA_PARALLEL_GROUP=group

#Buildthemodel-parallelgroups.（设置MP组）
global_MODEL_PARALLEL_GROUP#保存MP组
assert_MODEL_PARALLEL_GROUPisNone,"modelparallelgroupisalreadyinitialized"
foriinrange(data_parallel_size):
ranks=[
data_parallel_group_ranks[i]
fordata_parallel_group_ranksinall_data_parallel_group_ranks
]
group=torch.distributed.new_group(ranks)#设置MP组
ifrankinranks:
_MODEL_PARALLEL_GROUP=group

#Buildthetensormodel-parallelgroups.（设置TP组）
global_TENSOR_MODEL_PARALLEL_GROUP#保存TP组
assert(
_TENSOR_MODEL_PARALLEL_GROUPisNone
),"tensormodelparallelgroupisalreadyinitialized"
foriinrange(num_tensor_model_parallel_groups):
ranks=range(
i*tensor_model_parallel_size,(i+1)*tensor_model_parallel_size
)
group=torch.distributed.new_group(ranks)#设置TP组
ifrankinranks:
_TENSOR_MODEL_PARALLEL_GROUP=group

#Buildthepipelinemodel-parallelgroupsandembeddinggroups
#(firstandlastrankineachpipelinemodel-parallelgroup).（设置PP组与embedding组）
global_PIPELINE_MODEL_PARALLEL_GROUP#设置PP组
global_PIPELINE_GLOBAL_RANKS
assert(
_PIPELINE_MODEL_PARALLEL_GROUPisNone
),"pipelinemodelparallelgroupisalreadyinitialized"
global_EMBEDDING_GROUP
assert_EMBEDDING_GROUPisNone,"embeddinggroupisalreadyinitialized"
foriinrange(num_pipeline_model_parallel_groups):
ranks=range(i,world_size,num_pipeline_model_parallel_groups)
group=torch.distributed.new_group(ranks)#设置PP组
ifrankinranks:
_PIPELINE_MODEL_PARALLEL_GROUP=group
_PIPELINE_GLOBAL_RANKS=ranks
#Setupembeddinggroup(toexchangegradientsbetween
#firstandlaststages).
iflen(ranks)>1:
embedding_ranks=[ranks[0],ranks[-1]]
else:
embedding_ranks=ranks
group=torch.distributed.new_group(embedding_ranks)#设置embedding组
ifrankinembedding_ranks:
_EMBEDDING_GROUP=group

总结来说，我们采用torch.distributed.new_group(ranks)在进程大组下设置子组。ranks是list of list，表示对进程序号的划分，例如设置DP组，则ranks为[[0,2], [1,3]...]，以此类推。我们将划分结果存在全局变量中（例如_DATA_PARALLEL_GROUP），方便我们在后续切割模型时使用。

同时，我们定义以下函数，使得对于任意一个进程，我们都能查到它在DP/TP/PP组中的局部序号（local_rank），以及它对应的DP/TP/PP组的world_size。这也是为后续切割模型使用:

#这里展示和TP组相关的查询操作。其余组也是类推。详细代码一样都在megatron/mpu/initialize.py中
defget_tensor_model_parallel_group():
"""Getthetensormodelparallelgroupthecallerrankbelongsto."""
assert(
_TENSOR_MODEL_PARALLEL_GROUPisnotNone
),"intra_layer_modelparallelgroupisnotinitialized"
return_TENSOR_MODEL_PARALLEL_GROUP


defset_tensor_model_parallel_world_size(world_size):
"""Setthetensormodelparallelsize"""
global_MPU_TENSOR_MODEL_PARALLEL_WORLD_SIZE
_MPU_TENSOR_MODEL_PARALLEL_WORLD_SIZE=world_size

defget_tensor_model_parallel_rank():
"""Returnmyrankforthetensormodelparallelgroup.
 my_rank指的就是local_rank，例如[g2, g3]这一个TP组，rank为2，3；local_rank为0，1
"""
global_MPU_TENSOR_MODEL_PARALLEL_RANK
if_MPU_TENSOR_MODEL_PARALLEL_RANKisnotNone:
return_MPU_TENSOR_MODEL_PARALLEL_RANK
returntorch.distributed.get_rank(group=get_tensor_model_parallel_group())

最后，你可能想问，为什么还有一个embedding_group?

在GPT类模型中，输入层和输出层共享一个word_embedding（可参见第一部分中codegeex的架构图）。因此，在计算完梯度，更新embedding权重前，输入和输出层需要进行通讯，保证word_embedding完全一致。也即PP组中的第一个和最后一个进程需要通讯。我们知道设置进程子组的目的就是进一步划分通讯组，因此这里再添加一个embedding_group。

3.5 代码细节：DeepSpeed ZeRO-R

到目前为止，对于初始化，我们设置了全局的分布式，完成了进程大组的设置；同时根据DP/TP/PP设计划分了进程子组。NVIDIA Megatron初始化部分的代码，其实已经结束了。

但是，在实际应用中，通常采用DeepSpeed-Megatron的方式，借助微软DeepSpeed库，通过ZeRO技术，帮助我们更好节省显存。例如codegeex就采用了ZeRO2 + Megatron的方式进行训练。

总结来说，在Megatron中使用ZeRO的方法很简单，按照这篇官方教程，秉持着万物皆可wrap的原则，在原始代码特定的几个位置，把DeepSpeed提供的API包进去，就能帮我们在训练中管理显存了。使用ZeRO-R，对activation做显存管理，是一个可选项。当activation大小成为显存瓶颈时，可以按照教程指导，在初始化Megatron的代码里引入这部分优化：

#设置ZeRO-R
ifargs.deepspeedandargs.deepspeed_activation_checkpointing:
setup_deepspeed_random_and_activation_checkpointing(args)

那么ZeRO-R是怎么对显存优化起作用的呢？

与ZeRO1，ZeRO2和ZeRO3是在DP组中做显存优化不同，ZeRO-R是在TP组中特别针对activation做显存优化。回想一下，在DP组里输入数据X各不相同，对应的activation也不相同。这时对activation做切割是没意义的。只有在输入X相同的情况下，才有意义对activation进行不用时切割存储，用时再gather回来的操作。

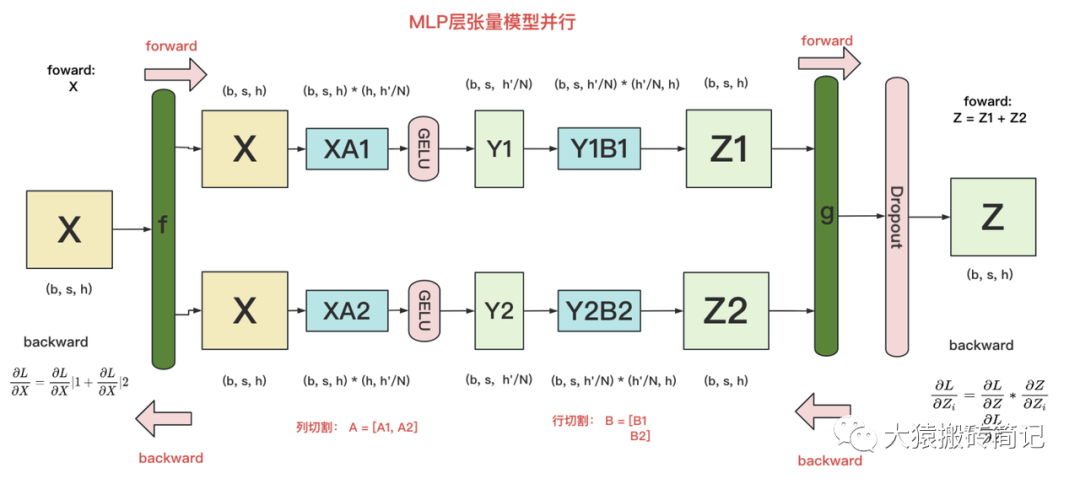

回顾Megatron每一层的计算，在TP组中，各GPU上的模型部分计算完毕后，需要经过一次AllReduce将聚合后的结果取回，然后才能进行下一层计算。此时，不同的GPU都拥有了同一个输入X，也意味着在后续计算中会产生相同的activation，这时我们就能通过ZeRO-R来避免冗余了。如下图，提供了TP下transfomer MLP层的计算：
