聊聊上位机与组态软件之间的那些事儿

应用

首先我认为，C#上位机并不是为了取代组态软件，而是对组态软件的补充，C#上位机与组态软件有各自应用的场合。

如果你懂组态，不会C#编程，愿意购买组态授权，项目没有特殊的需求，比如自定义协议、复杂业务、对接第三方系统等，组态软件从功能和界面上能够满足需求，那么，组态软件无疑是适合的。

如果你可以独立开发上位机，不愿意购买组态软件，那么你肯定会选择自主开发上位机。

技术本质上没有好坏之分，技术是为了服务于项目，结合自身情况，结合不同场合选择合理的技术方案，才是技术人的意义所在。

那么，有没有一种场合，可以将C#上位机与组态软件联合起来使用呢？下面就以西门子的WinCC为例，谈谈上位机如何联合组态软件实现通信。

我打算从两个方面来说明，一种是上位机通过WinCC来获取数据，另一种是上位机如何弥补WinCC的一些功能不足。

上位机读取WinCC

我们首先看下上位机如何通过WinCC来获取到数据，有这么几种方案，可以参考一下：

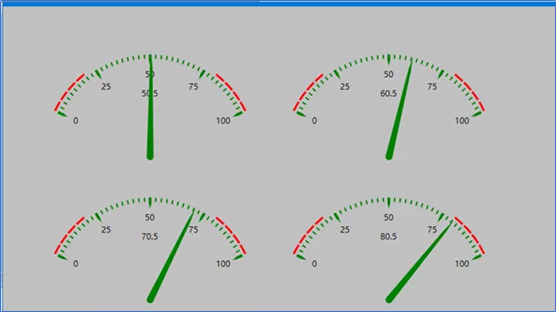

前提是WinCC项目已经开发好，并且处于运行状态，运行WinCC画面，这里连接了一个S7-1500的PLC，如下图所示：

第一种方案：通过WinCC的运行时库

WinCC安装目录中有两个dll，分别是CCHMIRuntime.dll和CCHMITags.dll，位置默认处于C:\\Program Files (x86)\\Common Files\\Siemens\\Bin，将这两个dll复制到debug根目录下并手动添加引用，然后创建通信对象。

CCHMIRUNTIME.HMIRuntime hmi = new CCHMIRUNTIME.HMIRuntime();

通过调用读取方法即可实现读取。

hmi.Tags["data1"].Read()

第二种方案：通过WinCC的OPC服务器

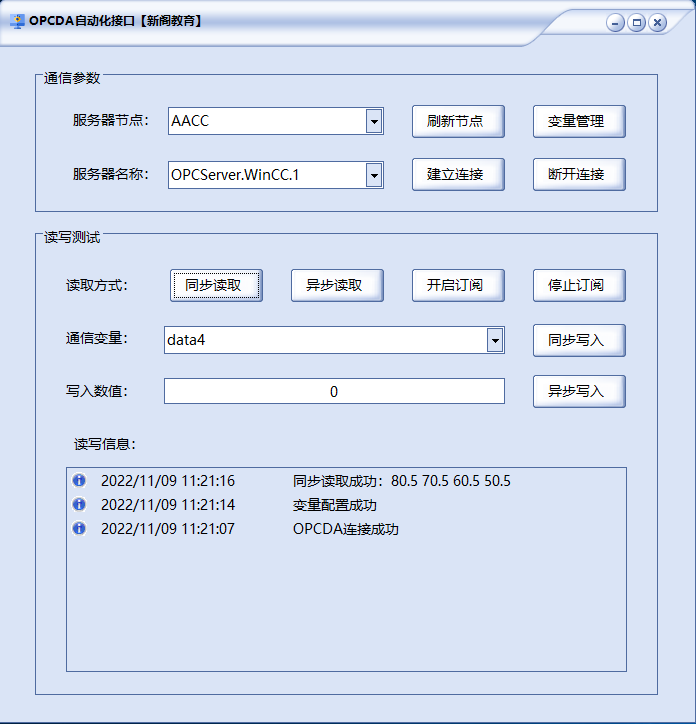

WinCC从V7.2版本开始支持OPC服务器，可以支持OPCDA和OPCUA，我们直接通过一个OPC客户端来连接测试一下：

第三种方案：通过WinCC的数据库

WinCC的数据库使用的是SQLServer，WinCC变量归档数据是以压缩的形式存储在数据库中的，第三方开发的应用程序可以通过WinCC提供的OLE-DB接口解压并访问这些数据。

上位机嵌入WinCC

我们再看看上位机如何弥补WinCC的一些功能不足，比如自定义协议或WinCC不支持的一些协议，WinCC从7.0版本开始支持.NET自定义控件，所以我们可以将一些业务和通信封装在自定义控件中，然后嵌入到WinCC中来实现一些WinCC实现不了的功能。

这里以ModbusRTU协议为例，其他自定义协议类似，我们都知道，WinCC是不能直接支持ModbusRTU通信的。

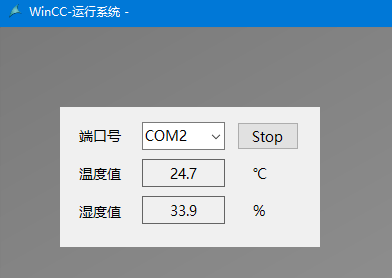

这里我做了一个测试，开发了一个自定义控件，里面集成了串口连接及ModbusRTU通信协议读取温湿度，仅为测试使用，因此功能做的很简单：

我将这个控件集成到WinCC中，和一个单片机连接，成功读取到了温湿度数据。
