边沿检测电路设计

上升沿检测电路

01

题目：对于8位向量中的每个位，检测输入信号何时从一个时钟周期的0变为下一个时钟周期的1（类似于上升沿检测）。应在从0到1的跳变发生后的周期内设置输出位。

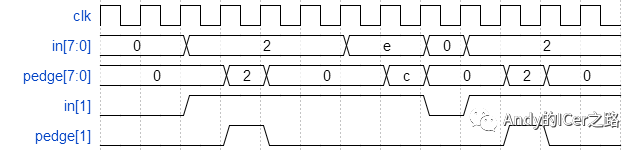

以下为例子， 为了清楚起见，分别显示了in [1]和pedge [1]。

module top_module(
  input clk,
  input [7:0] in,
  output reg [7:0] pedge);

  reg [7:0] d_last;

  always @(posedge clk) begin
    d_last <= in;
    pedge <= in & ~d_last;  // A positive edge occurred if input was 0 and is now 1.
  end

endmodule

第九行 d_last <= in ; 是记录信号in上一个cycle的状态；

第十行 pedge <= in & ~d_last; 检测上升沿，简答来说就是检测input由0变1。

双边沿检测电路

02

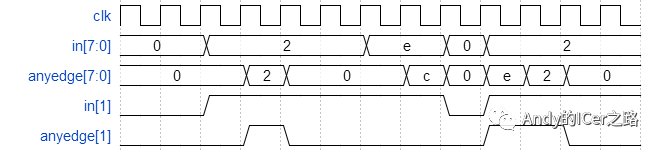

题目：对于8位向量中的每个位，检测输入信号何时从一个时钟周期更改为下一个时钟周期（检测任何边沿）。应在从0到1的跳变发生后的周期内设置输出位。

module top_module (
    input clk,
    input [7:0] in,
    output [7:0] anyedge
);
    reg [7:0] d_old;
    always@(posedge clk)begin
        d_old <= in;
        anyedge <= d_old^in;
    end
endmodule

第八行 d_old <= in ; 是记录信号in上一个cycle的状态；

第九行 anyedge <= d_old^ in ; 即现在的信号in与上一个状态不一样的话，输出1（异或是两个信号不一样置1），这样该电路就可以双边沿检测。
