AMBA系统监视器、记分板等

在我之前的博客文章“如何验证 AMBA 系统级环境？”中，我们讨论了如何使 SOC 验证工程师能够创建高度可配置的 AMBA 结构。

系统环境应提供占位符，用于将 DUT 与任何典型的 AMBA VIP 组件（如 AXI3/4/ACE、AHB 或 APB）挂钩。通过使用 AMBA 系统环境，我们可以将其配置为根据需要实例化任意数量的 AXI/AHB/APB VIP，只需最少的附加代码。

为了验证连接 SoC 内 IP 块和子系统的互连结构，有必要检查数据通过互连时的正确性和完整性。这就是 AMBA 系统监视器为我们所做的。它还确保事务正确路由到其相应的从属服务器。

由于互连行为始终是特定于设计的，因此可以扩展和自定义 AMBA 系统监视器，以实现特定于设计的检查。可以将用户创建的规则添加到系统监视器检查中。

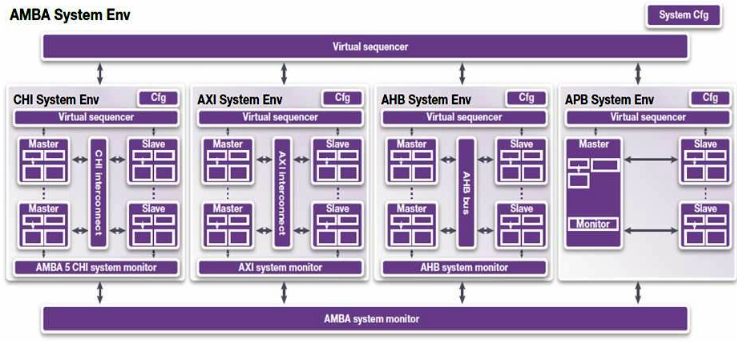

AMBA 系统监视器驻留在 AMBA 系统环境中。它对系统中所有主站和从站的所有端口监视器具有完全可见性。凭借这种可见性，系统监视器能够跨系统内的所有AHB，APB和AXI端口执行所有系统级检查。系统监视器具有内置的覆盖模型，该模型涵盖跨协议的事务流。覆盖模型知道系统配置。这确保了我们获得良好的功能覆盖。

AMBA 系统监视器观察系统中所有主站和从站的所有端口监视器上的事务，并在这些端口的事务之间执行检查。它不执行端口级检查：这些检查由连接到端口的每个主/从代理的检查器完成。系统监视器需要来自系统主端口和从端口的事务级输入。事务级输入是由端口级监视器作为信号级活动的结果创建的事务。系统监视器不需要信号电平输入。事务级输入由端口监视器提供。为了提供事务级输入，系统监视器可以反过来实例化端口级监视器。UVM 提供了轻松连接各种组件的功能。来自每个代理的端口级监视器的所有事务都可以通过事务级建模 （TLM） 连接轻松提供给系统监视器，从而消除了在系统监视器中实例化这些端口级监视器的需要。
