一、二层交换机组网案例

在这个实验中，R1和R2为二层交换机，4台PC均为同一个网段，但是属于不同的vlan，实现PC1和PC3两台交换机之间实现互通，PC2和PC4互通。

1、配置步骤：

• 在接口上配置为trunk端口
• 在交换机上创建虚拟接口（interface vlan 10），然后再配置IP地址作为PC的网关地址

2、配置命令：

SW1:

vlan batch 10 20

interface GigabitEthernet0/0/1

port link-type access

port default vlan 10

interface GigabitEthernet0/0/2

port link-type access

port default vlan 20

interface GigabitEthernet0/0/3

port link-type trunk

port trunk allow-pass vlan 10 20

SW2:

vlan batch 10 20

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 10 20

interface GigabitEthernet0/0/2

port link-type access

port default vlan 10

interface GigabitEthernet0/0/3

port link-type access

port default vlan 20

验证结果：

PC1pingPC3:

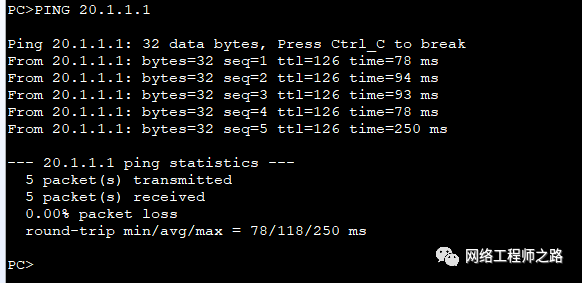

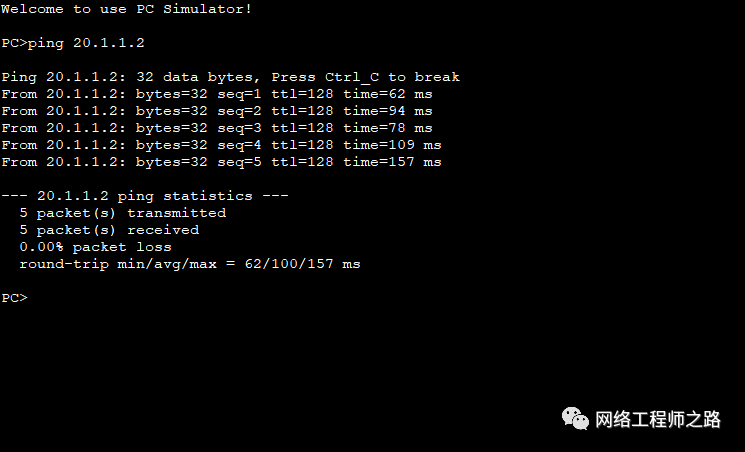

PC2pingPC4:

二、三层交换机组网案例

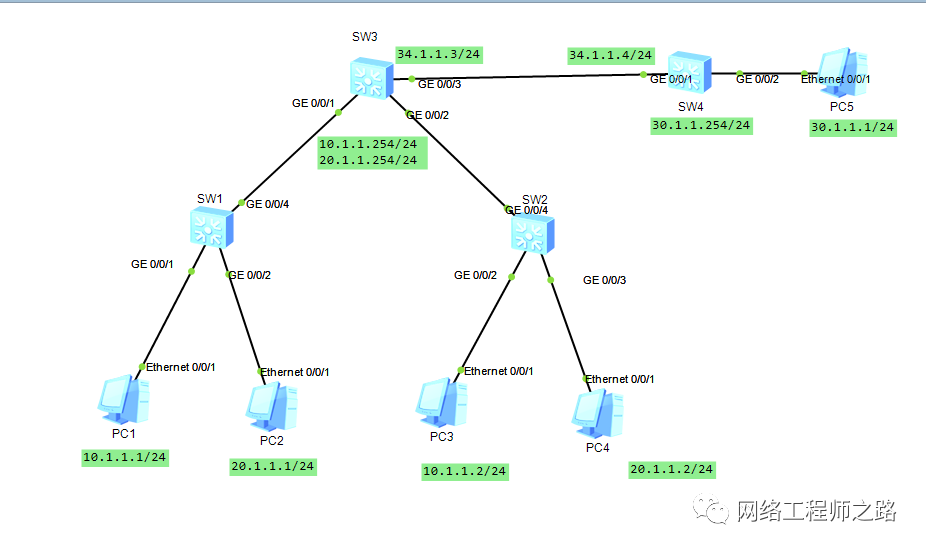

这个三层组网之中，S1和S4为三层交换机，S2和S3为二层交换机，PC1和PC2的网关在 S1上，PC1属于vlan10，pc2属于vlan20，PC3属于vlan30。

配置要点：

• S1配置到vlan 30网段的静态路由
• S4配置一条 默认路由（或者配置两条到vlan10，vlan20网段的静态路由）
• pc3路由器必须配置一条到s4，g0/1的默认路由（相当于pc配置网关）

配置命令：

SW1:

vlan batch 10 20

interface GigabitEthernet0/0/1

port link-type access

port default vlan 10

interface GigabitEthernet0/0/2

port link-type access

port default vlan 20

interface GigabitEthernet0/0/4

port link-type trunk

port trunk allow-pass vlan 10 20

SW2:

vlan batch 10 20

interface GigabitEthernet0/0/2

port link-type access

port default vlan 10

interface GigabitEthernet0/0/3

port link-type access

port default vlan 20

interface GigabitEthernet0/0/4

port link-type trunk

port trunk allow-pass vlan 10 20

**SW3:

**

vlan batch 10 20

interface Vlanif1

ip address 34.1.1.3 255.255.255.0

interface Vlanif10

ip address 10.1.1.254 255.255.255.0

interface Vlanif20

ip address 20.1.1.254 255.255.255.0

interface GigabitEthernet0/0/1

port link-type trunk

port trunk allow-pass vlan 10 20

interface GigabitEthernet0/0/2

port link-type trunk

port trunk allow-pass vlan 10 20

ip route-static 30.1.1.0 255.255.255.0 34.1.1.4

SW4:

vlan batch 30

interface Vlanif1

ip address 34.1.1.4 255.255.255.0

interface Vlanif30

ip address 30.1.1.254 255.255.255.0

interface GigabitEthernet0/0/2

port link-type access

port default vlan 30

ip route-static 10.1.1.0 255.255.255.0 34.1.1.3

ip route-static 20.1.1.0 255.255.255.0 34.1.1.3

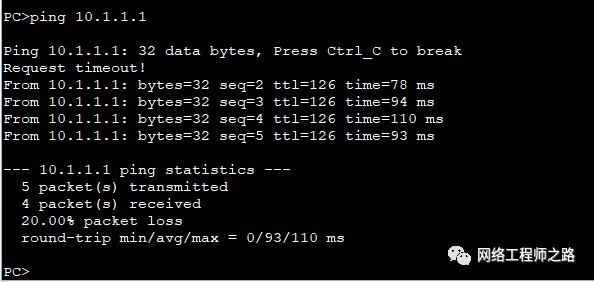

PC5ping PC1:

PC5pingPC2:

可以看到，通过三层交换机可以通过vlanif的路由的方式配置IP地址，然后通过静态路由或者动态路由的方式形成互通，通过查找路由表转发，让不同网段互通。
