555时基电路及其应用

一 实验目的

1、熟悉555型集成时基电路结构、原理及其特点。

2、掌握555型集成时基电路的基本应用。

二 实验设备与器件

1、 ＋5V直流电源 2、双踪示波器

3、连续脉冲源 4、单次脉冲源

5、音频信号源 6、数字频率计

7、逻辑电平显示器

三 实验原理

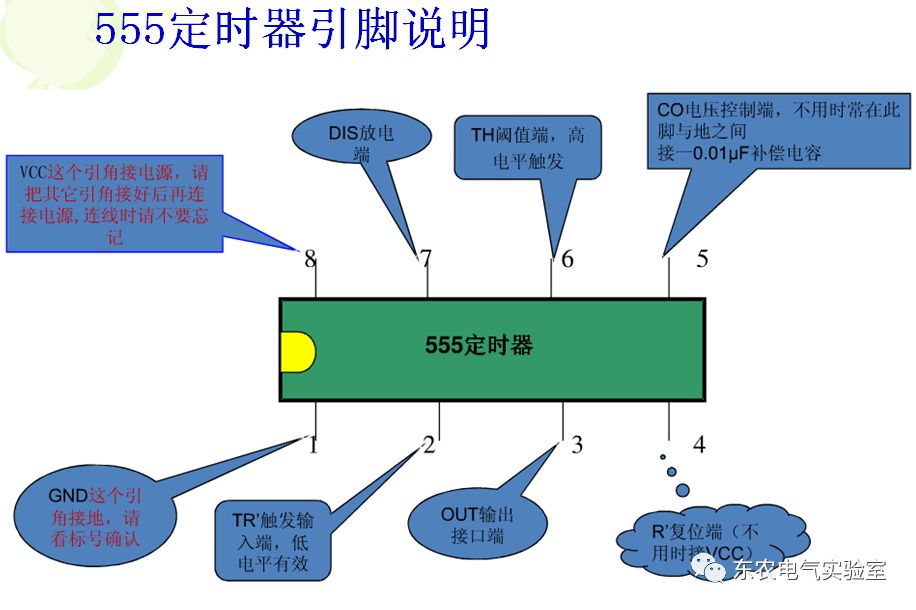

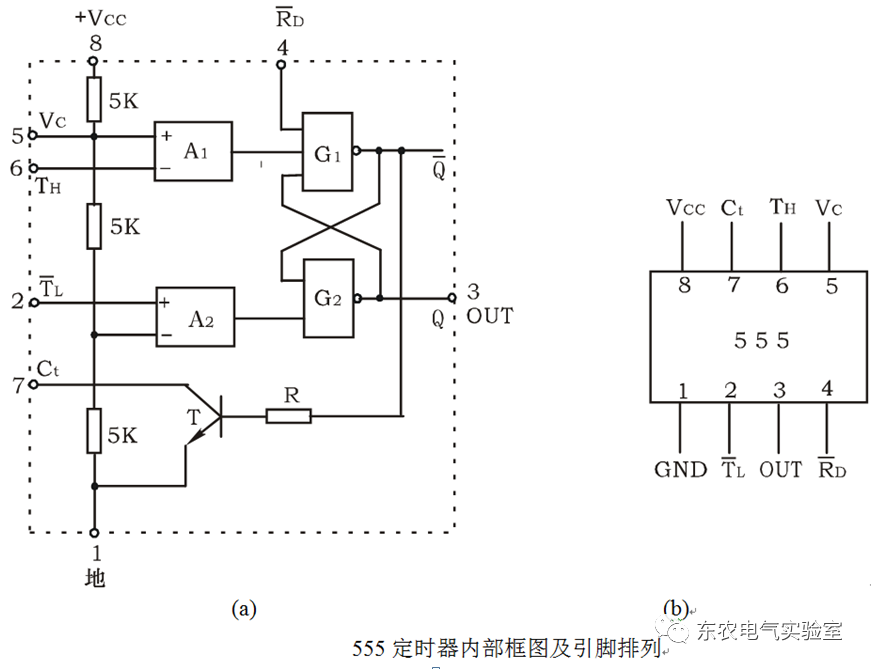

555时基电路是一种数字、模拟混合型的中规模集成电路，其电路类型有双极型和CMOS型两大类，结构与工作原理类似。双极型产品型号最后的三位数码是555或556；CMOS产品型号最后四位数码是7555或7556，二者的逻辑功能和引脚排列完全相同，易于互换。555和7555是单定时器。556和7556是双定时器。双极型的电源电压VCC＝+5V～+15V，输出的最大电流可达200mA，CMOS型的电源电压为+3～+18V。

555定时器的应用

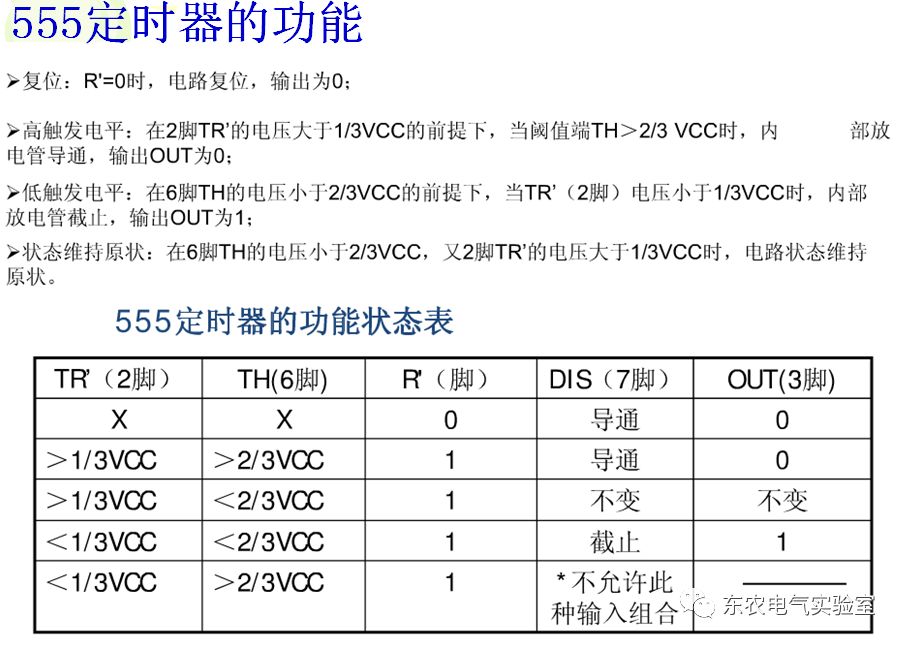

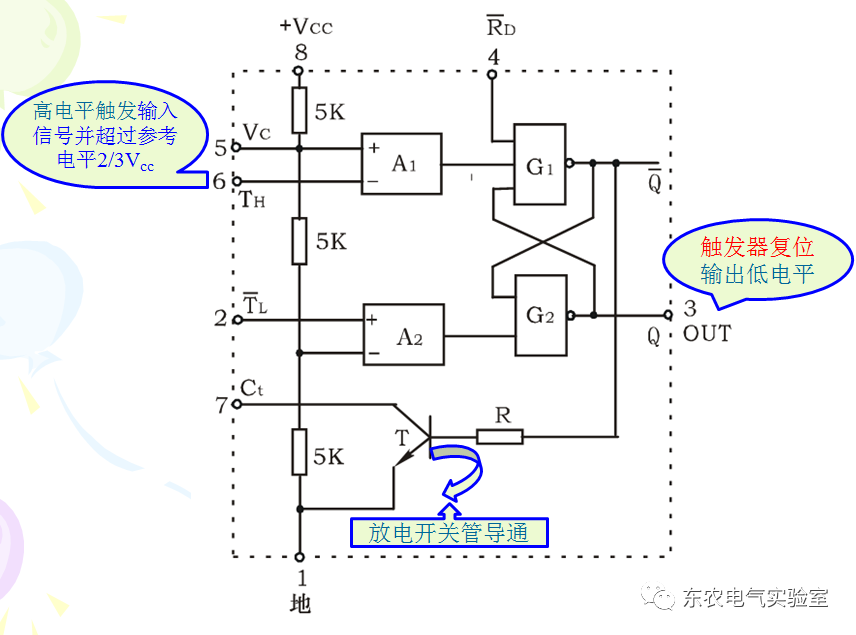

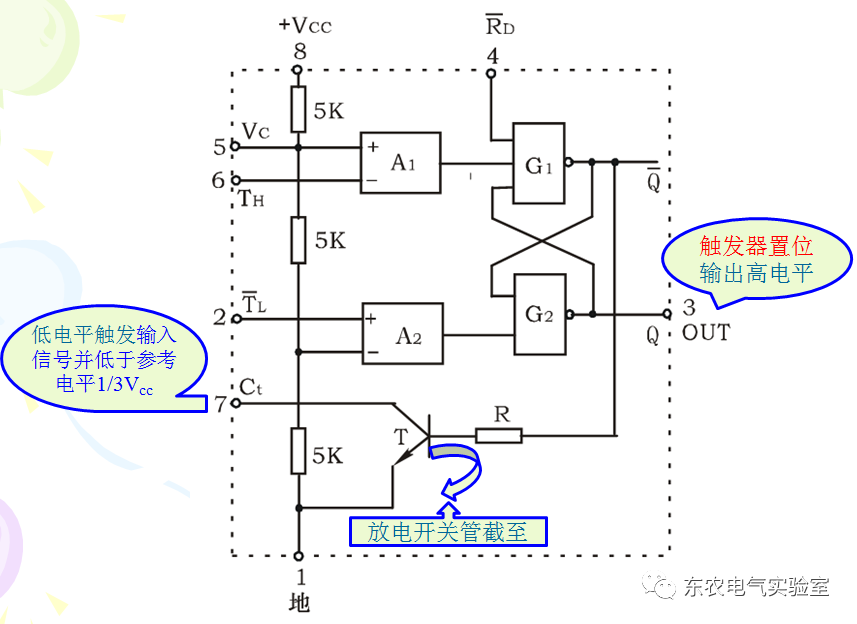

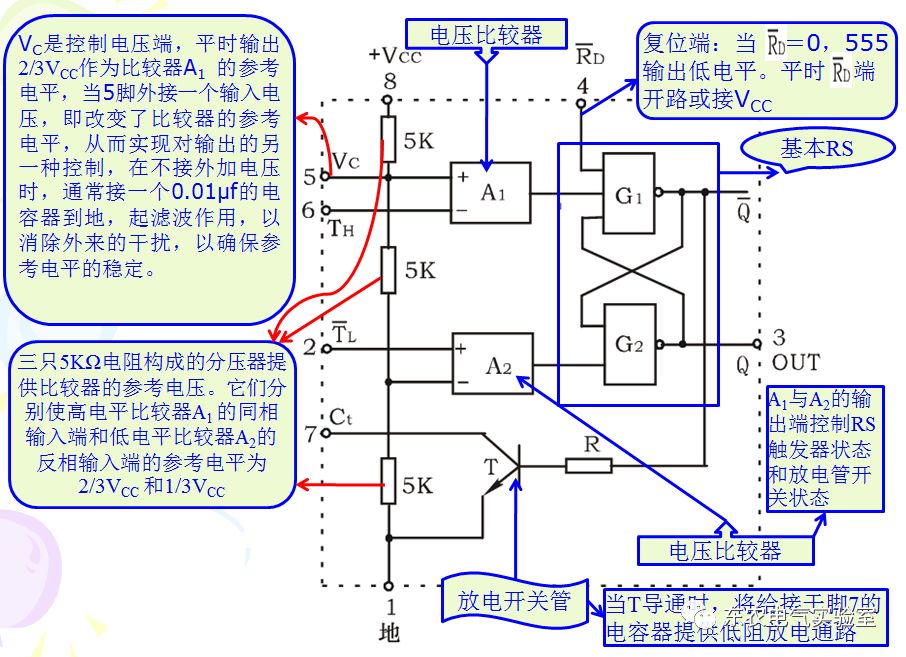

555定时器主要是与电阻、电容构成充放电电路，并由两个比较器来检测电容器上的电压，以确定输出电平的高低和放电开关管的通断。这就很方便地构成从微秒到数十分钟的延时电路，可方便地构成单稳态触发器，多谐振荡器，施密特触发器等脉冲产生或波形变换电路。

多谐振荡器——产生矩形脉冲波的自激振荡器。

多谐振荡器一旦起振之后，电路没有稳态，只有两个暂稳态，它们做交替变化，输出连续的矩形脉冲信号，因此它又称作无稳态电路，常用来做脉冲信号源。

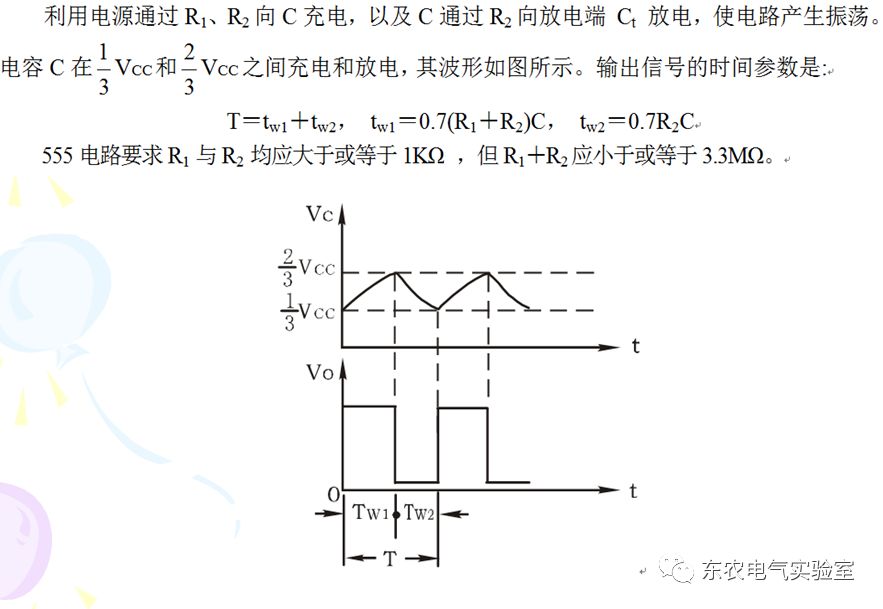

用555定时器与电阻电容构成占空比可调的多谐振荡器

D1、D2用来决定电容充、放电电流流经电阻的途径

充电时D1导通，D2截止放电时D2导通，D1截止

四 实验内容

按图接线，组成占空比为大于、小于、等于50％的方波信号发生器。观测vC，vO波形，测定波形参数。
