1 运行前准备

1.1 系统要求

• win10（理论上可以安装下方modelsim软件的window平台都可以）
• modelsim 2019.2（本次展示使用的modelsim版本为2019.2，理论上所以支持UVM1.1.的modelsim都可以）

1.2 modelsim 2019.2软件的安装

modelsim软件的下载和安装，在网上很容易搜到，例如BING搜索“modelsim 2019.2”，很容易获得，依据相应教程安装即可

1.3 验证modelsim 是否安装成功

1. 确保添加了LECENSE，并设置好了环境变量
2. 在cmd窗口中输入 vsim -c 命令，出现如下箭头指示的** ModelSim>** 输入提示符号时，说明安装成功。

2 UVM demo源码的移植

2.1 获取书籍配套源码

• puvm中为书籍UVM案例源码，src目录下存储了《UVM实战》书籍各个章节对应的源码，这也是我们复现书籍内容真正需要的源码。
• uvm-1.1d中为UVM库中的内容，用来支持UVM的使用，在安装modelsim后，在modelsim安装目录下也会包含这样一个目录，如下图所示，所以我们只是使用UVM的话，并不需要关心该内容。

2.2 以2.5.2节源码为例进行移植

注意：如果复现困难，文末提供了项目源码，可自取

1. 将puvm\\src\\ch2\\section2.5\\2.5.2和puvm\\src\\ch2\\dut复制到同一个目录（这里是UVM_demo）下，如图

2. 修改UVM_demo\\2.5.2\\filelist.f文件内容为：

../dut/dut.sv
top_tb.sv

3. 新建UVM_demo\\2.5.2\\run_gui.bat文件，并写入如下内容：

vlib work
vlog -f filelist.f
vsim top_tb +UVM_TESTNAME=base_test -do "run -all;exit" -l top_tb.log -voptargs=+acc

4. 另：效率考虑，还提供了命令行运行的run_cmd.bat脚本，清理生成文件的clean.bat脚本。

3 UVM demo的运行

3.1 以gui方式运行demo

1. 进入UVM_demo\\2.5.2\\目录，鼠标双击run_gui.bat，
2. 然后在弹出的Finish Vsim窗口点击“否”

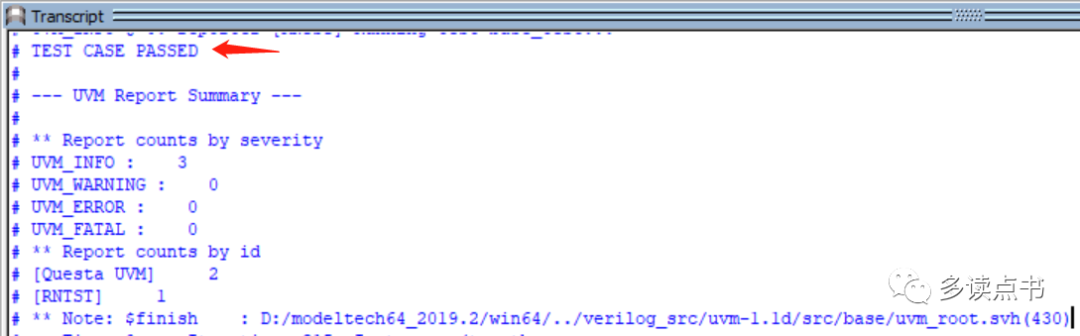

3. 查看modelsim的transcript窗口，通过报告，可以看到，demo运行通过。
4. 通过鼠标双击clean.bat，可以删除生成的文件。

3.2 以命令行方式运行demo

1. 进入UVM_demo\\2.5.2\\目录，鼠标双击run_cmd.bat，

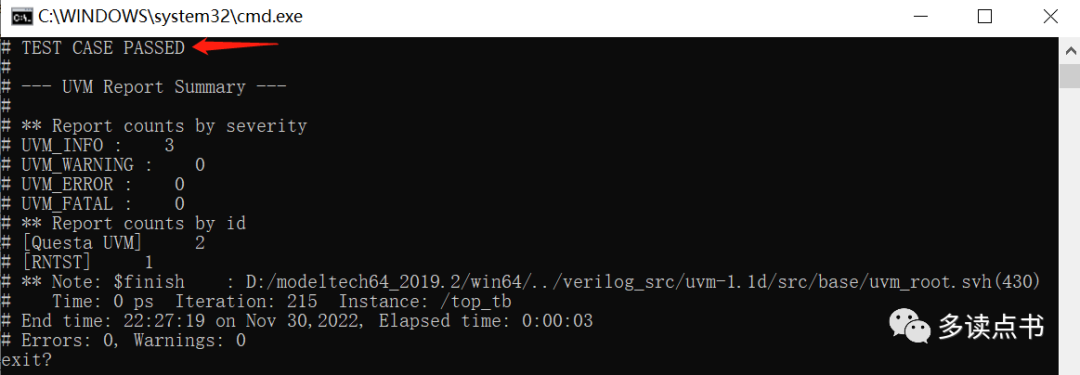

2. 通过cmd窗口显示的报告，可以看到，demo运行通过。
3. 通过鼠标双击clean.bat，可以删除生成的文件。
