深入浅出学习eTs（二）拖拽式UI

本项目Gitee仓地址：深入浅出eTs学习: 带大家深入浅出学习eTs (gitee.com)

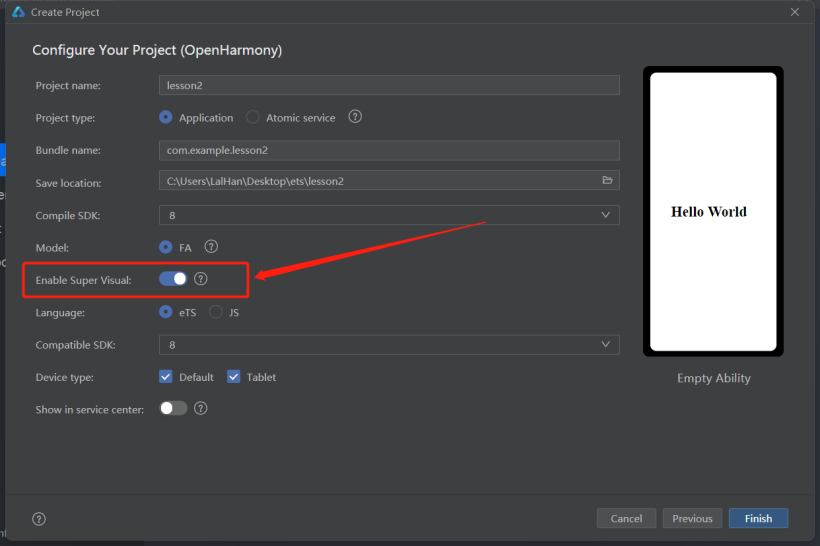

一、创建支持Super Visual的工程

在这里选择直尺Super Visual的选项，调整当前路径，进入绘制界面

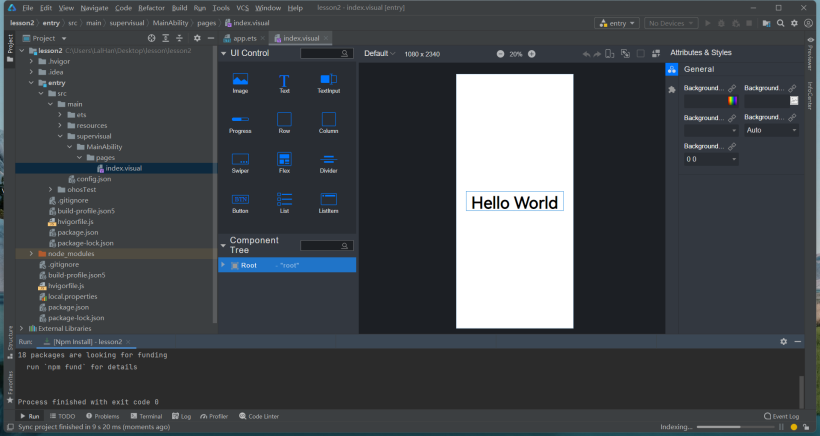

二、UI设计界面介绍

在左侧是路径（即文件管理器），右侧是UI的设计窗口，可以通过直接拖动的方式实现控件绘制，但目前这里面所支持的控件比较少，包括图片、标签、输入框、进度条、横竖布局、窗口、分隔条、按钮、列表等几个类型，本次仅介绍标签和按钮

eTS工程目录介绍

• entry：OpenHarmony工程模块，编译构建生成一个HAP包。
  • src > main > ets：用于存放ets源码。
  • src > main > ets > MainAbility：应用/服务的入口。
  • src > main > ets > MainAbility > pages：MainAbility包含的页面。
  • src > main > ets > MainAbility > pages > index.ets：pages列表中的第一个页面，即应用的首页入口。
  • src > main > ets > MainAbility > app.ets：承载Ability生命周期。
  • src > main > resources：用于存放应用/服务所用到的资源文件，如图形、多媒体、字符串、布局文件等。
  • src > main > config.json：模块配置文件。主要包含HAP包的配置信息、应用/服务在具体设备上的配置信息以及应用/服务的全局配置信息。
  • build-profile.json5：当前的模块信息 、编译信息配置项，包括buildOption、targets配置等。
  • hvigorfile.js：模块级编译构建任务脚本，开发者可以自定义相关任务和代码实现。
• build-profile.json5：应用级配置信息，包括签名、产品配置等。
• hvigorfile.js：应用级编译构建任务脚本。

三、标签和按钮控件介绍

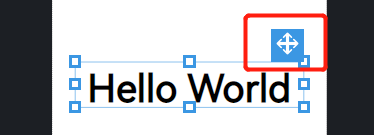

在点击控件后，右上角出现一个可移动的符号，按住这个符号即可对UI进行拖拽

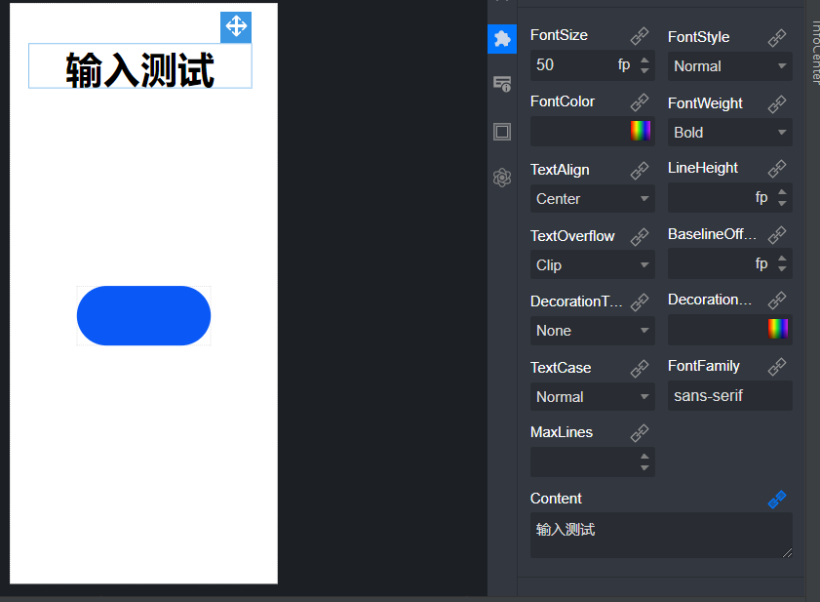

在点击标签后，右边选择第二个，出现Content内容，点击这个转换内容后，可以直接输入想显示的内容（此时可以直接在图中间进行显示）

这里输入：输入测试，即在图中间已经更新显示

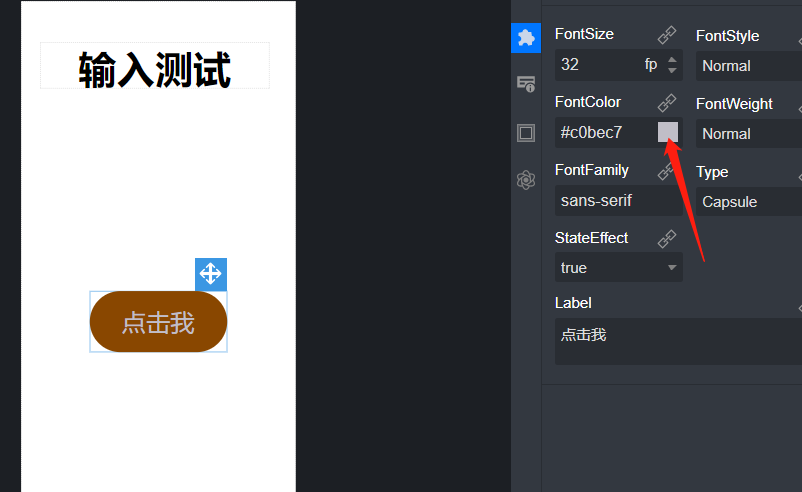

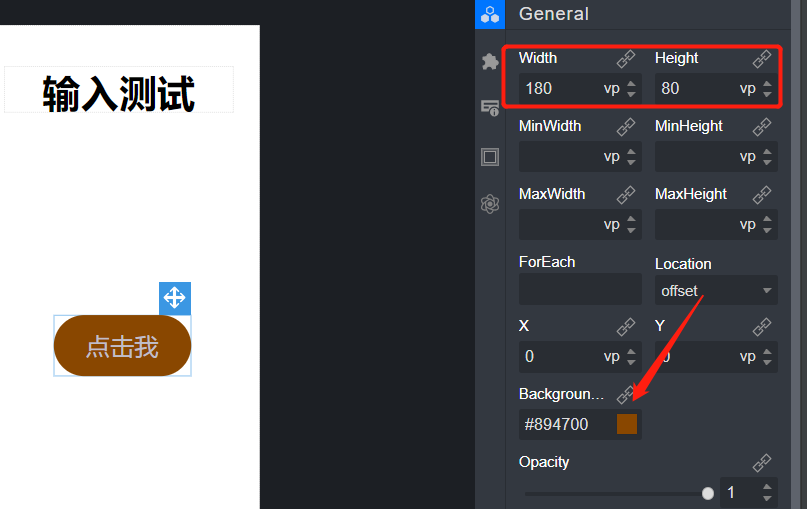

拖入一个按钮后（在左侧鼠标左键点住拖入右边），可以在右边进行字号、宽度、高度、粗细、类型、文本内容、背景颜色、文本颜色等等的内容的直接选择

这里还有其它很多的元素，就不一一介绍了，大家可以直接上手测试，还是挺好玩的！

四、转换为eTs文件

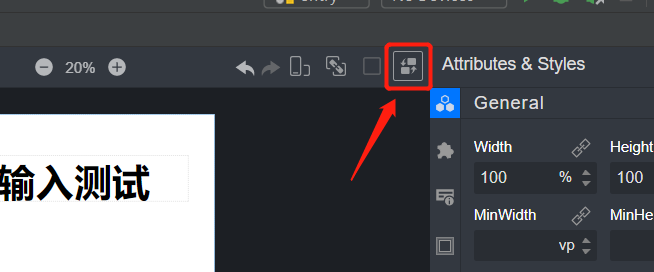

在简单的UI界面设计好以后，点击这里的转换符号，可以将当前的UI设计框架转化为eTs文件

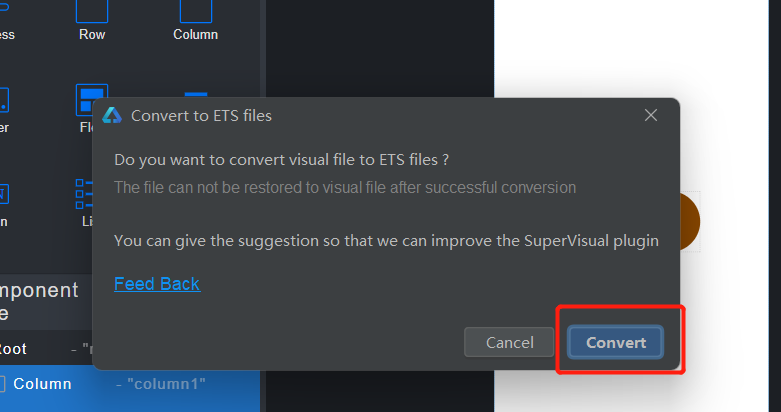

按照提示进行下一步

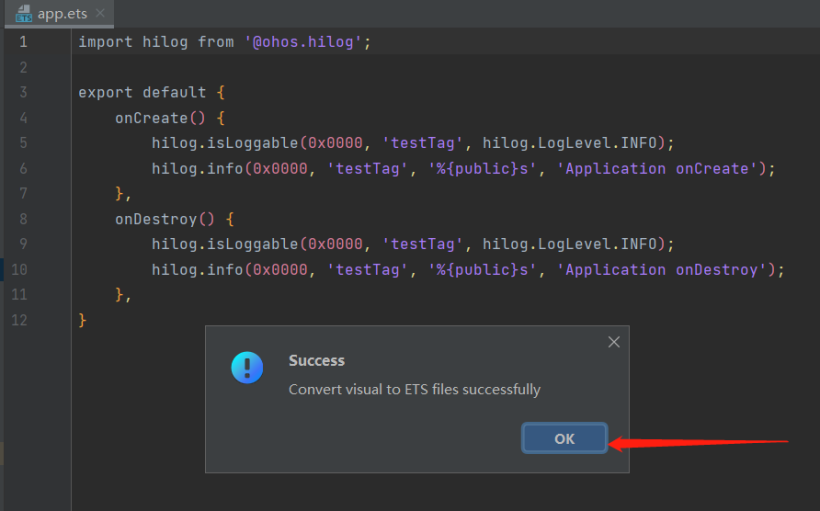

提示转换成功

五、模拟器测试

打开模拟器后，发现得到的界面就是UI设计框的界面
