ARM SMMU Data structure之Context Descriptors

STE 包含每个stream的配置，指示：

• 是否启用来自device的流量。

• 是否进行stage 1 translation，获取stage 1 translation tables的配置。

• 是否进行stage 2 translation以及相关的stage 2 translation tables和VMID。

如果启用了stage 1，则STE中的S1ContextPtr字段包含一个或多个cd的基址。CD将StreamID与stage 1 translation table基指针(将VA转换为IPA)、per-stream配置和ASID关联起来。

如果多个devices与一个特定的虚拟机相关联，这意味着它们共享stage 2 translation tables，也就是说多个ste可能会映射到一个stage 2 translation table。

通常来说，Stream table和stage 2 translation table由hypervisor管理，而与devices相关的cd和stage 1 translation tables由guest OS管理。此外，hypervisor可以使用单独的hypervisor stage 1 translations。

在不使用hypervisor的情况下，裸机操作系统管理Streamtable和CDs。

当输入事务启用SubstreamID时，SubstreamID索引CDs以选择 stage 1 translation context。如果没有提供SubstreamID，行为取决于ST.S1DSS:

当STE.S1DSS == 0b00，所有流量都有SubstreamID，不带有SubstreamID的输入事务则被中止并记录一个事件。

当STE.S1DSS == 0b01，没有SubstreamID的事务视为配置stage 1-bypass。

当STE.S1DSS == 0b10，没有SubstreamID的事务使用Substream=0的CD。在此配置下，SubstreamID=0的事务将被中止，并记录一个事件。

当stage 1被启用时，STE.S1ContextPtr字段给出了以下地址之一(由配置STE.S1Fmt和STE.S1CDMax）确定:

一张CD。

single-level table of CDs的起始地址。

L1CDs的起始地址，L1CD.L2Ptr都指向一个L2CDs的起始地址。L1CDs由SubstreamID的高位索引，L2CDs由SubstreamID的较低位索引。用于L1CDs和L2CDs索引的SubstreamID位由STE.S1Fmt配置。

当同时使用stage 1和stage 2时，S1ContextPtr和L2Ptr地址为IPA，仅使用stage1时为PA。

由CD和STE提供的ASID和VMID值是TLB tag的一部分，用于区分不同之间的地址空间，或者在接收到TLB invalidation操作时匹配无效的TLB。

Configuration structure example

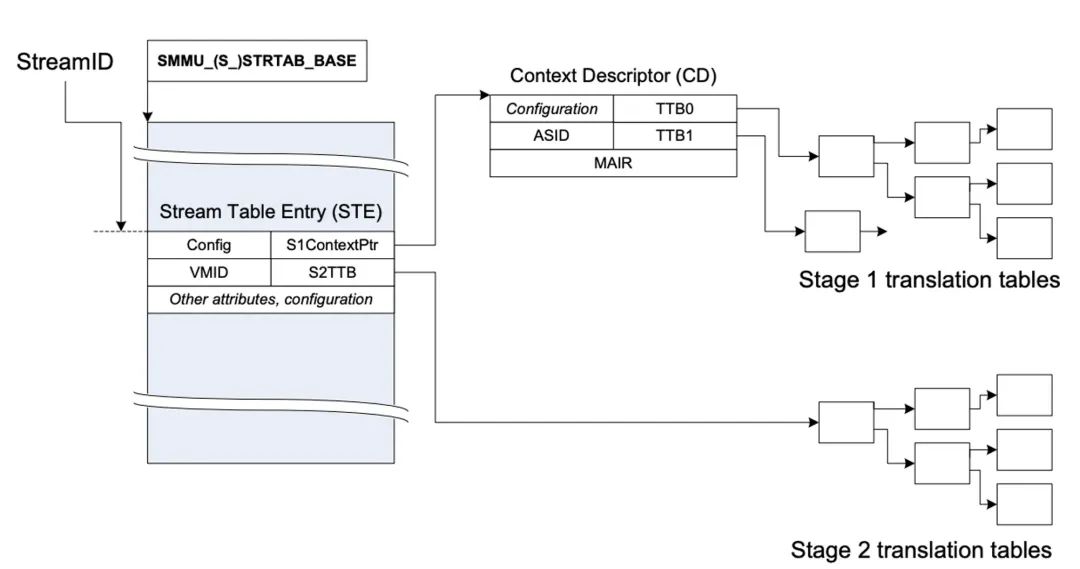

上图显示了一个示例配置，其中StreamID从linear Stream table中选择一个Ste，Ste指向stage2的translation table，并指向单个stage1的CD配置， 然后CD指向stage1的translation tables。

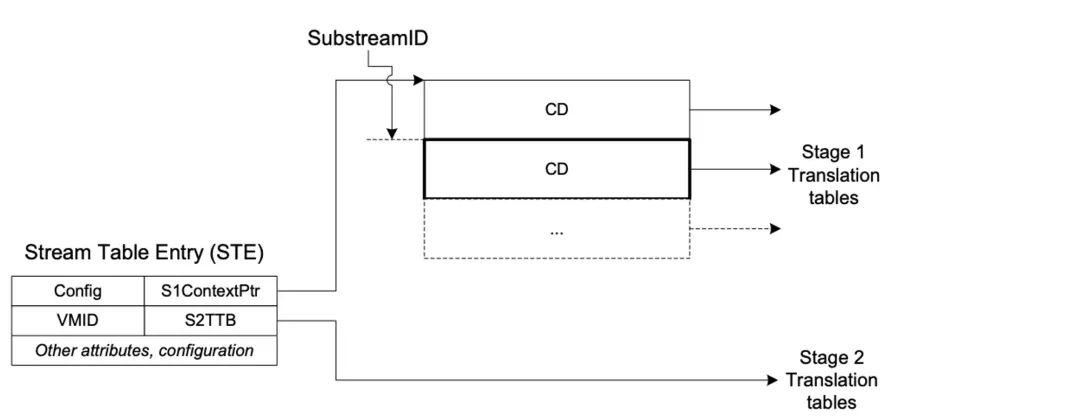

上图显示了一个配置，其中一个STE指向包含多个cd的数组。SubstreamID选择其中一个cd，最终确认要用的stage1页表。

Multi-level Stream and CD tables

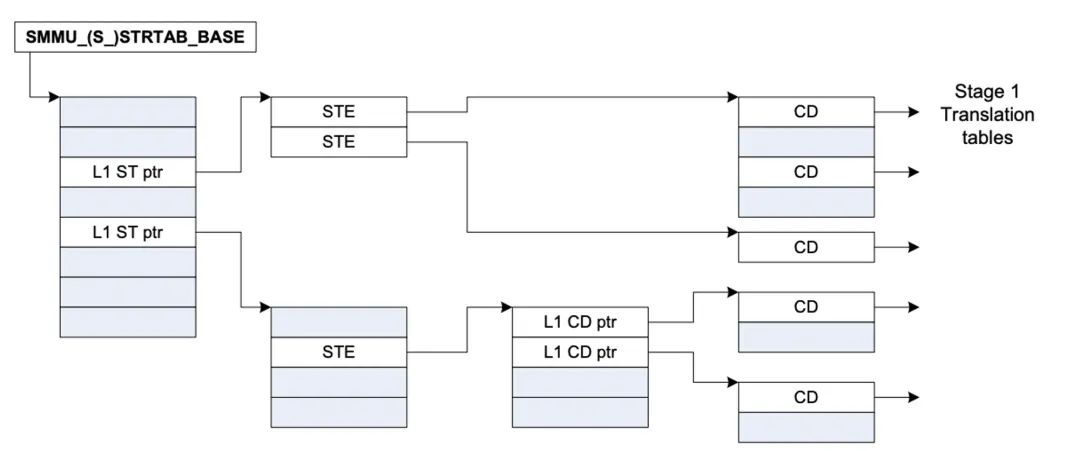

上图显示了一个更复杂的布局，其中使用了一个multi-level Stream table。其中两个STE指向一张CD或一个CD数组，而第三个STE指向一个multi-level CD table 。
