仿真时为什么顶层不例化

不管是基于什么方法学Verilog或者SystemVerilog编写测试平台，进行仿真的时候都需要将设计代码例化在顶层模块（module）中，然后将顶层名指定在仿真命令中，但是从来没有把顶层进行例化。因为可能会想如果顶层再例化就需要把顶层再例化到另一个module中，然后将这个module的名字再作为新的顶层。。。这样下去就没有穷尽了。其实在Verilog和SystemVerilog中，module的例化一般要么是在设计层次结构中被例化，以形成整个层次化的设计，要么就是作为整个仿真环境的顶层module出现进行例化，并且此时给大家的假象是没有例化。其中第一种例化方式就是“显式例化”，后一种顶层module实际上是以一种“隐式例化”的方式存在的，那么“隐式例化”和“显式例化”都有哪些特点和使用上的区别呢？本文将示例说明。

1 隐式例化

隐式例化常见的情况主要出现在顶层模块在仿真时，顶层模块会被隐式的进行一次例化，并且这个例化名与顶层module的名字，这样的一个实例称之为“顶层实例”，即顶层的“隐式例化”

【示例】

【仿真结果】

示例中，在顶层top_tb中例化了两个module（h1和h2），例化名分别是top_tb和u2，其中h1中又例化了h2，也就是h2在顶层top_tb和h1中分别进行了例化，在例化时分别传递了对应的参数。其中h1和h2在各层次的例化属于“显式例化”，整个代码的层次结构如下图所示。

示例中第8行通过层次化引用将u2中的datin的值传递给了顶层变量sig1，sig1的值来自于通过$root指向顶层例化名（top_tb，此时的top_tb就是顶层模块top_tb的“隐式例化”名），在通过顶层top_tb引用其中u2（h2例化），从而实现了对于u2中datin的访问，因为此时datin的值来自于h2在顶层中例化时传递的参数“4’h1110”，所以此时sig1值为“4’h1110”；

示例中第9行，依然是通过层次化引用的方式将u2中的datin的值传递给了顶层变量sig2，但是此时需要注意的是这里的top_tb并不是顶层module名也不是顶层module的例化名，而是当前作用域内h1的例化名（top_tb），这里h1在顶层例化时传入的参数为“4’h0001”该参数通过h1中h2例化的u2传递给了datin，此时datin的值为“4’h0010”，所以此时sig2获得数值为“4’h0010”；

2显式例化

除了顶层以外，其他模块的使用都是建立在对应module“显式例化”的基础之上，正是通过模块之间的一次或者多次例化形成了层次化的设计。

【示例】

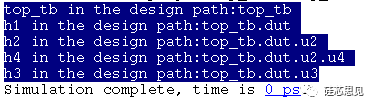

【仿真结果】

示例仿真结果可以看到，h1、h2、h3、h4分别在不同的模块中进行了例化，形成了层次化的结构，这几个模块的例化都属于“显式例化”。

通过上述示例，在IEEE1800目前版本的SystemVerilog中“隐式例化”主要是指顶层模块的例化，不需要指明实例名，其实例名与模块名相同，“显式例化”则需要指明模块名和实例名，主要用于模块之间形成层次化结构时各模块之间的相互实例化。
