UML相关基本知识介绍

01 定义

UML - Unified modeling language UML (统一建模语言)，是一种用于软件系统分析和设计的语 言工具， 用于帮助软件开发人员进行思考和记录思路的结果。简单说，UML图即一种图形化语言，通过不同的图形和符号，来描述软件模型以及各个元素之间的关系。

02 UML图分类

• 用例图
• 静态结构图:类图，对象图，包图，组件图，部署图
• 动态行为图:交互图（时序图和协作图），状态图和活动图

03 常用工具

• word:绘制简单UML图，是一种非专业手段
• visio
• powerDesigner:支持标准数据建模UML
• eclipse插件amaterasUML
• idea插件plantUML
• idea插件UML support

04 常见的类图关系

依赖关系

代码示例

/**
 * 依赖关系示例
 * @author:liyajie
 * @createTime:2022/2/10 10:17
 * @version:1.0
 */
public class PersonService {

    // 方法入参使用到了
    public void save(Person person){

    }

    // 返回参数使用到了
    public IdCard getIdCard(){
        return new IdCard();
    }

    public void job(){
        // 方法内部使用到了
        Job job = new Job();
    }
}

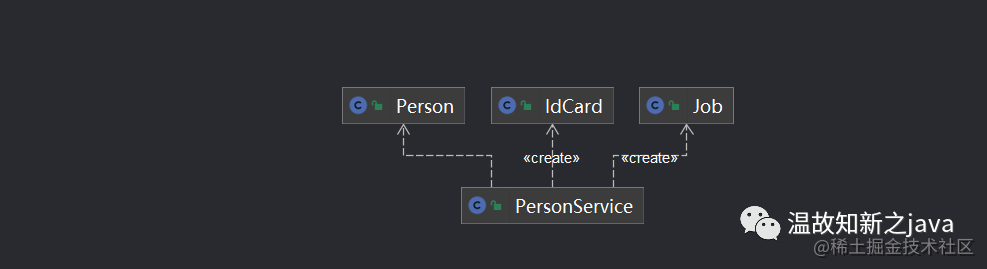

UML图示

一条虚线+箭头

泛化关系

代码示例

/**
 * 泛型关系（继承）示例
 * @author:liyajie
 * @createTime:2022/2/10 10:17
 * @version:1.0
 */
public class PersonService1 extends Base{

}

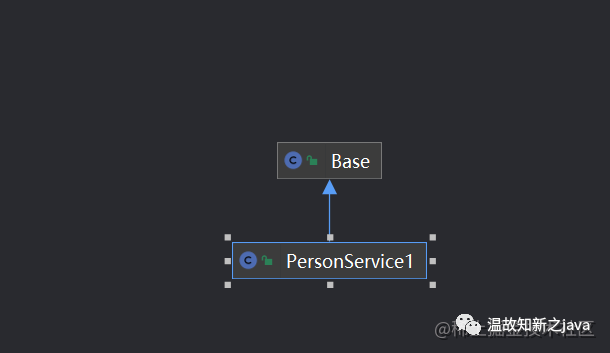

UML图示

一条实线+三角箭头

实现关系

代码实现

/**
 * 实现关系示例
 * @author:liyajie
 * @createTime:2022/2/10 10:17
 * @version:1.0
 */
public class PersonService2 implements BaseService{

}

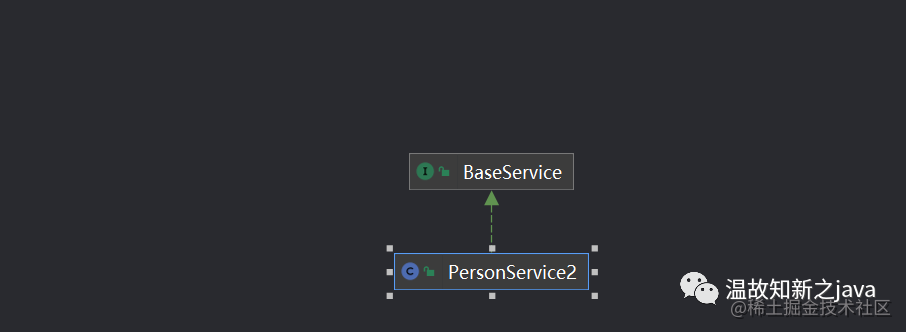

UML图示

一条虚线+三角箭头

关联关系

代码示例

/**
 * 关联关系示例
 * @author:liyajie
 * @createTime:2022/2/10 10:17
 * @version:1.0
 */
public class PersonService3 {
    public PersonDao personDao;
}

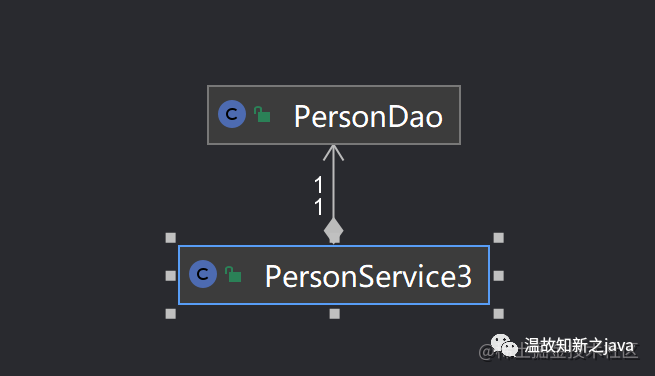

UML图示

一条实线+箭头+空心菱形

05 总结

以上就是今天的内容，主要介绍了UML相关基本知识，以及常见的几种类图关系的画法
