5 顺序图
5.1 什么是顺序图？
顺序图也是一种动态建模方法（跟流程图、活动图一样）。优点在于更善于表达多个角色展开交互时的流程。

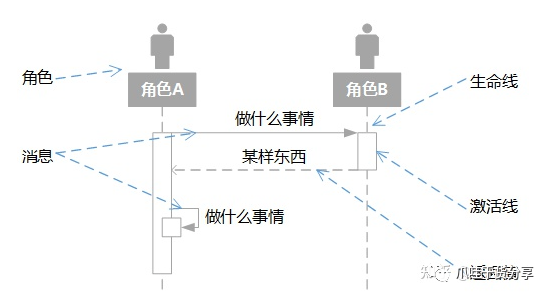

5.2 顺序图基本语法
5.3 仅用消息的形式表达

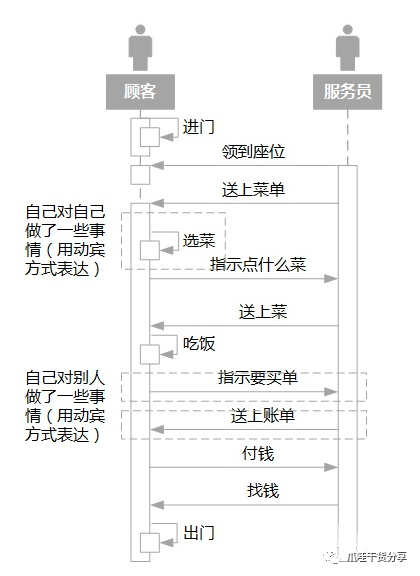

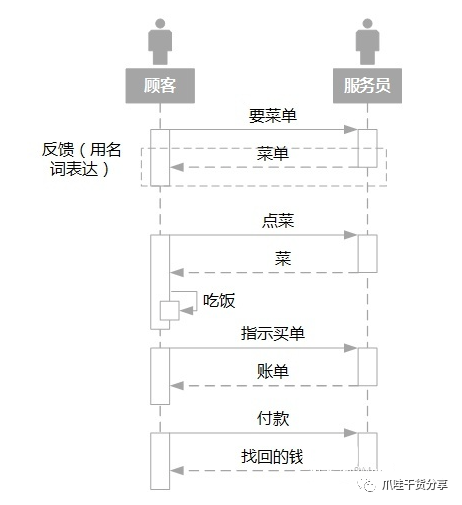

5.4 用消息+返回值的形式表达
5.5 顺序图VS活动图

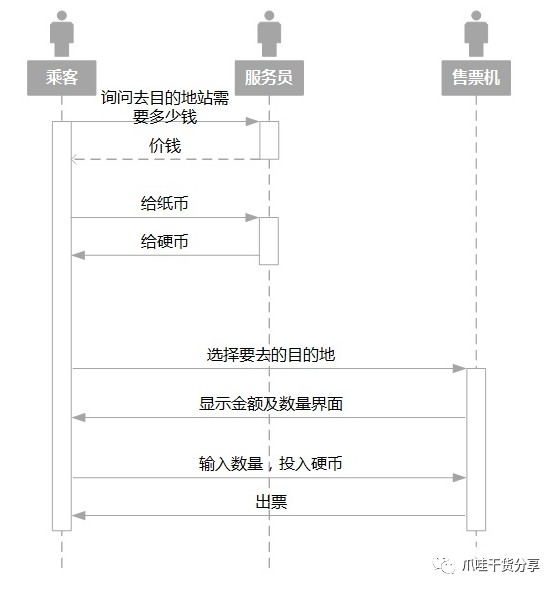

- 用顺序图表达购买地铁票

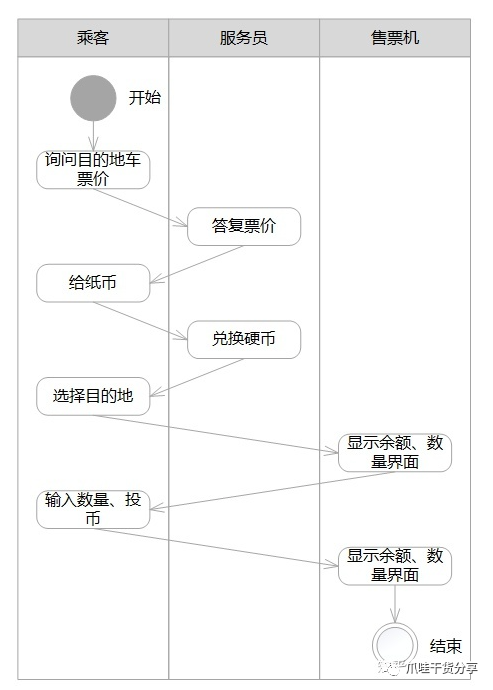

- 用活动图表达购买地铁票
5.6 顺序图的循环及分支结构

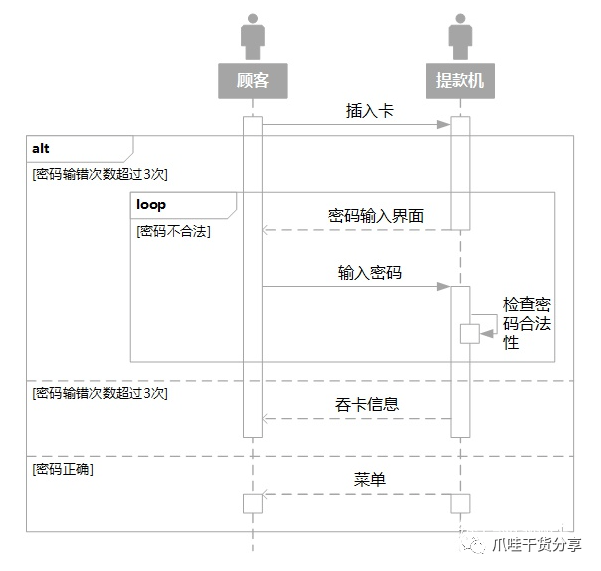

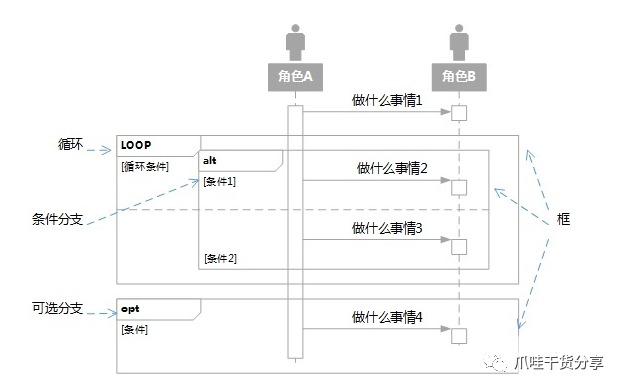

- Loop（循环）：如果满足“循环条件”就重复执行框中内容。
- Alt（条件分支）：如果满足“条件1”就执行上部分内容，如果满足“条件2”就执行下部分内容。如果有多个条件依次类推。
- opt（可选分支）：如果满足“条件”就执行框中内容，否则就跳过去。
5.7 顺序图的循环及分支案例
6 通信图
6.1 什么是通信图
“通信图”是“顺序图”的另外一种表示方式。

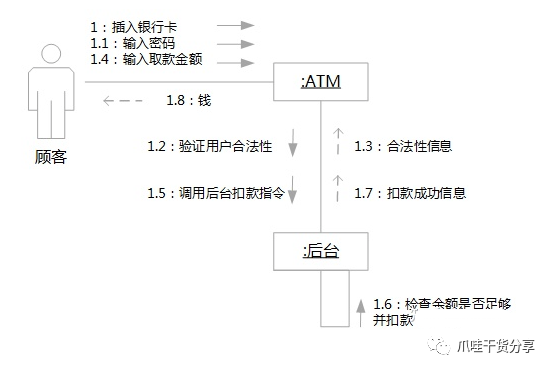

6.2 通信图案例
7 时间图
7.1 什么是时间图？
时间图，用于表示某东西的状态随时间变化而变化。
7.2 时间图样例
8 用例图
8.1 什么是用例图？

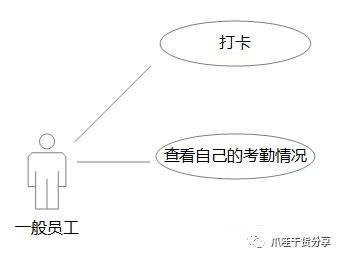

用例图是用户与系统交互的最简表示形式，可以展现用户和与他相关的用例之间的关系。

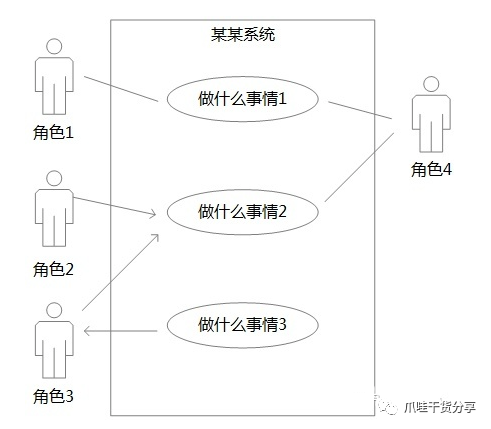

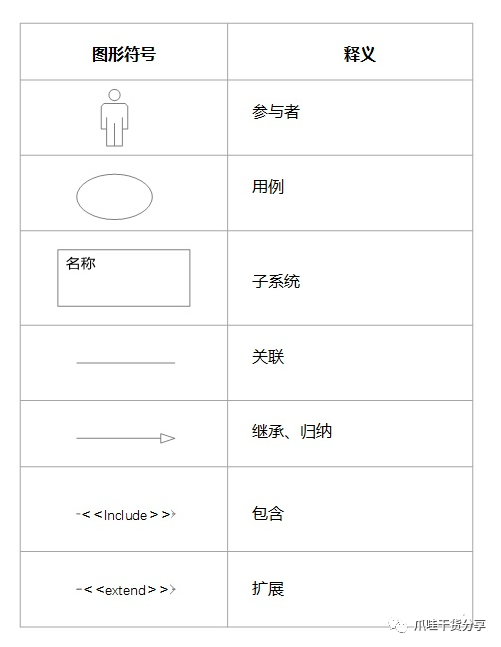

8.2 用例图的基本语法
8.3 用例图的基本用法
8.4 用例图举例

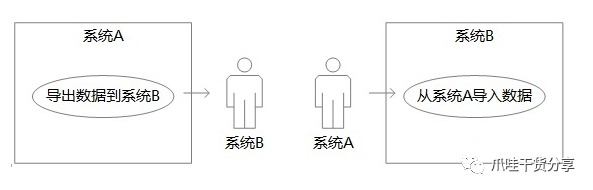

8.5 输入和导出用例图

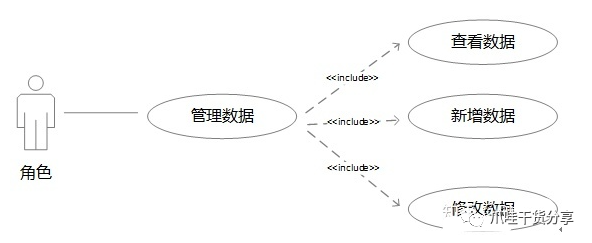

8.6 用例图的Include

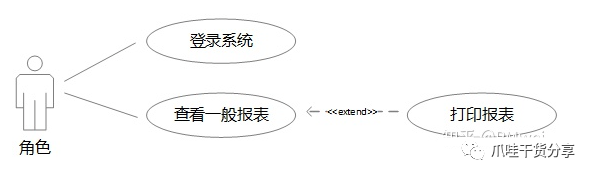

8.7 用例图的extend
8.8 角色的继承

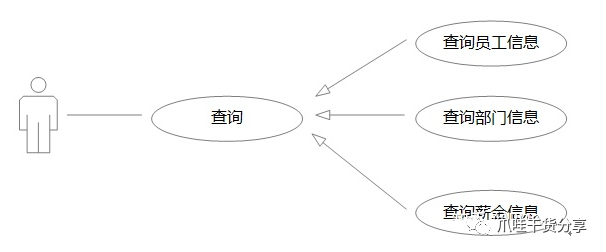

8.9 用例的继承

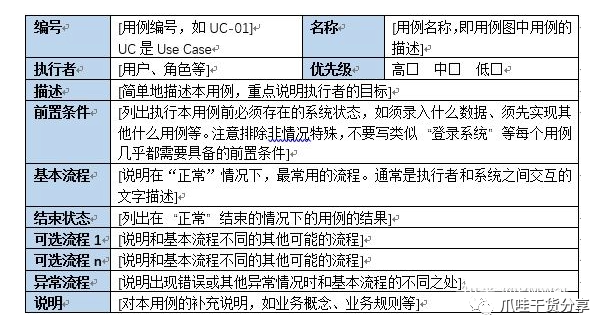

8.10 用例表模板
如果用例图不能详细地说明需求，每个用例图就需要填写一个用例表
9 包图
9.1 什么是包图？
包图是将UML图进行“打包”的一种图，能帮助我们有效组织好各种UML图和表达的思路，同时包图也是进行软件架构设计的有力工具。

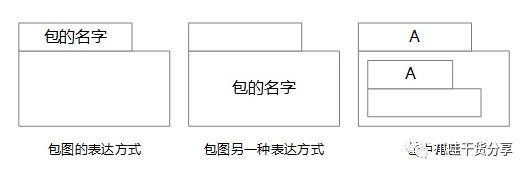

9.2 包图的基本表达方式

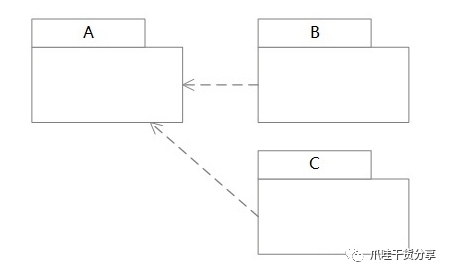

9.3 包图的依赖关系
9.5 用包图进行的架构设计
10 部署图
10.1 什么是部署图？
部署图主要是在物理的层次上做整体的系统规划，跟拓扑图相比，部署图可以细化设计。
10.2 部署图与拓扑图的区别

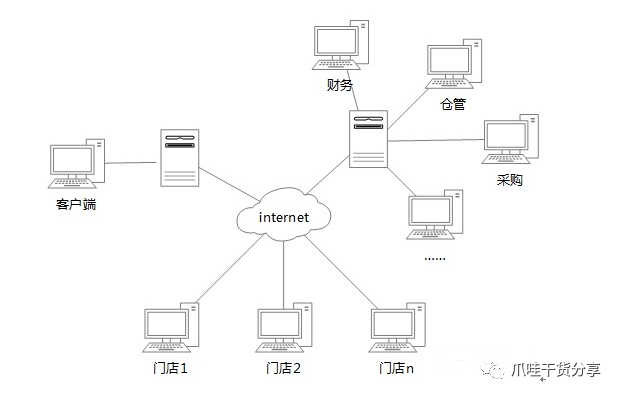

- 拓扑图

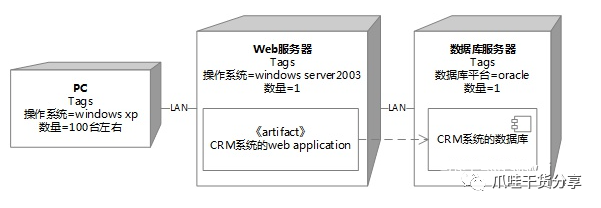

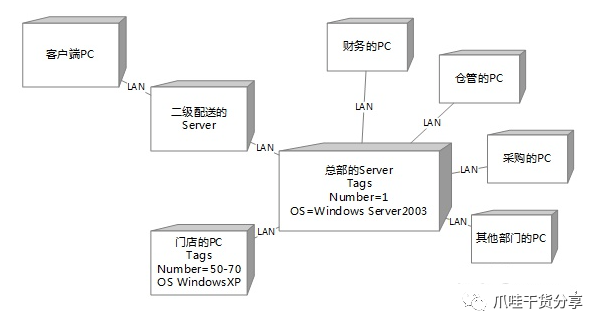

- 部署图
11 构件图
11.1 什么是构件图？
“构件图”也叫“组件图”，是物理上独立的东西，它可以单独维护、升级、替换。

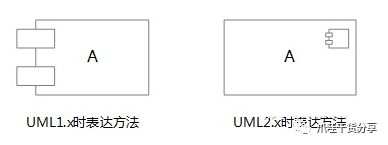

11.2 构件图的基本用法
11.3 构件图和部署图捆绑用法
写在末尾
UML 不仅在做系统设计中我们会用到，在整个软件开发周期，它作为一种跟其他协作方交互的统一语言，这种通用的语言跟编程语言无关，更多的是大家的统一共识。画让大家统一能理解的图表，是每个开发人员必备的技能。
