UML和绘图工具Visio解析

概要

UML，全称是Unified Modeling Language，中文是"统一建模语言"。通俗点说，UML是一种创建模型的语言。

UML是在开发阶段，说明，可视化，构建和书写一个面向对象软件密集系统的制品的开放方法。它使开发人员专注于建立产品的模型和结构，而不是选用什么程序语言和算法实现。当模型建立之后，模型可以被UML工具转化成指定的程序语言代码。

本章介绍通过UML绘图工具: visio。visio是Windows系统下创建图表的工具。

visio 的下载地址: http://pan.baidu.com/s/1i39N8fb

转载请注明出处: http://www.cnblogs.com/skywang12345/p/3523167.html

visio使用示例

下面通过演示"visio中创建UML类图"的步骤，来说明visio的基本用法。

01. 新建UML图

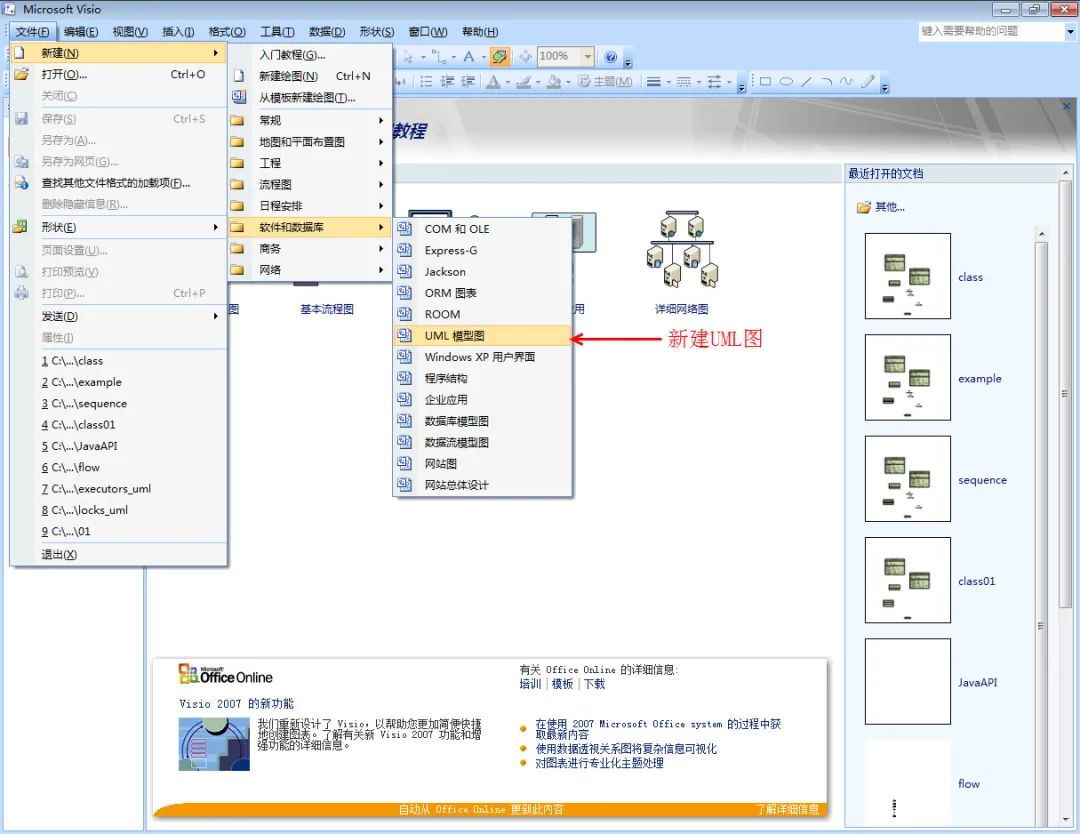

打开"visio 2007"后，点击"文件" -> "新建" -> "软件和数据库" -> "UML模型图"。如下图所示。

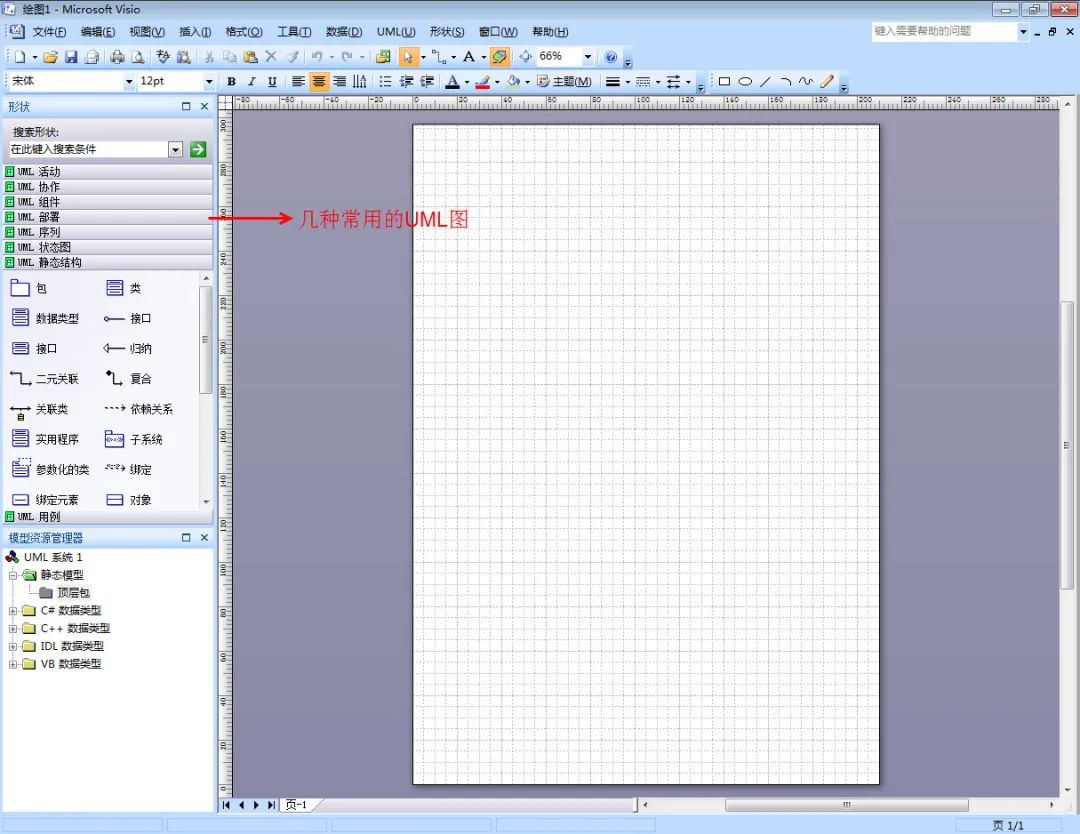

新建UML模型图之后，看到如下图所示画面。图的左侧，是几种常用的UML图的图形元素。

02. 新建"类"

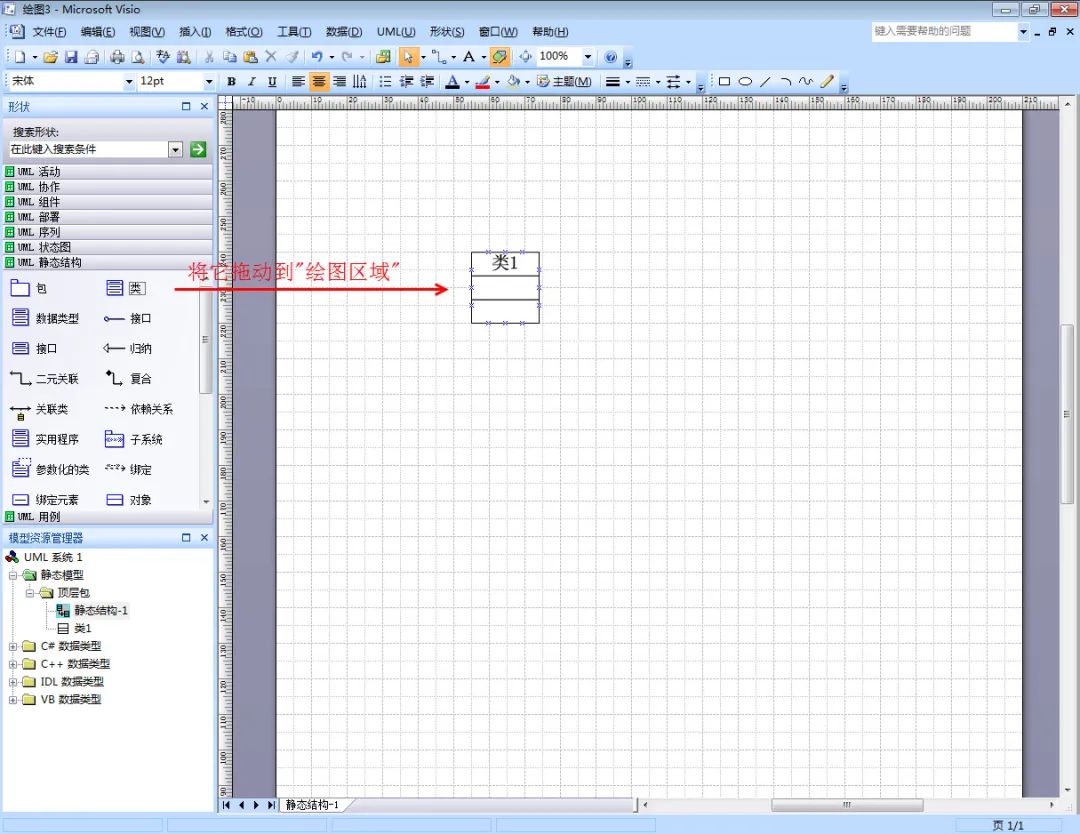

将"静态结构"中的"类"，拖到绘图区域；然后，将字体大小设置为14。如下图所示。

03. 打开"UML类属性"对话框

双击绘图区域的"类1"，弹出"UML类属性"对话框；并将类名修改为"int"。如下图所示。

04. 创建"int类"

点击"确定"，创建"int类"。创建的"int类"在绘图区域的形状如下图所示。就这样，一个非常简单的类就创建成功了！

下面创建一个稍微基本的类Student，Student声明如下：

public class Student {

private int id;

    public void setId(int id);
    public int getId() ;
}

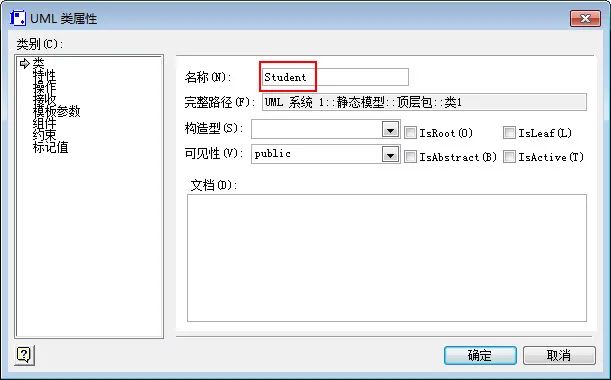

第01~03步，新建一个类，打开一个"UML类属性"对话框，并设置类名为Student。如下图所示。

02. 创建"特性"。

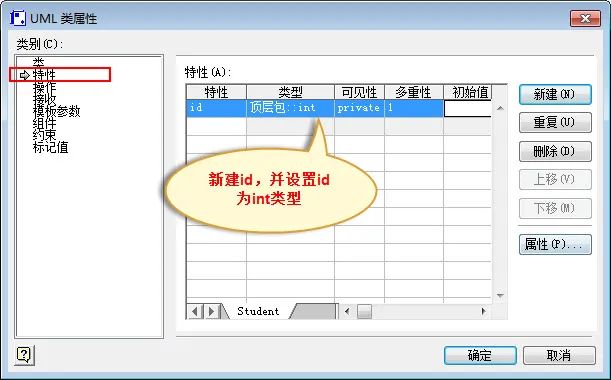

点击对话框的"特性"，并添加Student的属性"id"，设置id的类型是int类型。如下图所示。

03. 创建"操作"。

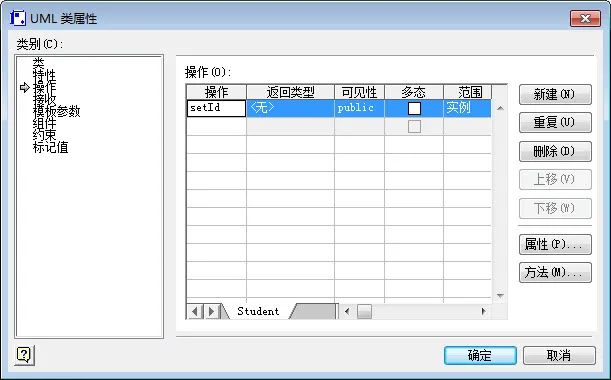

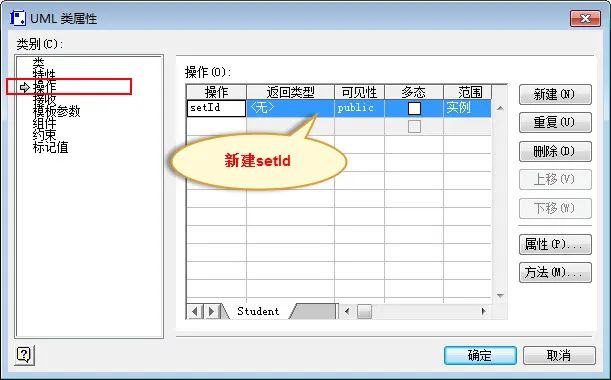

(01) 点击对话框的"操作"，并新建操作"setId"。如下图所示。

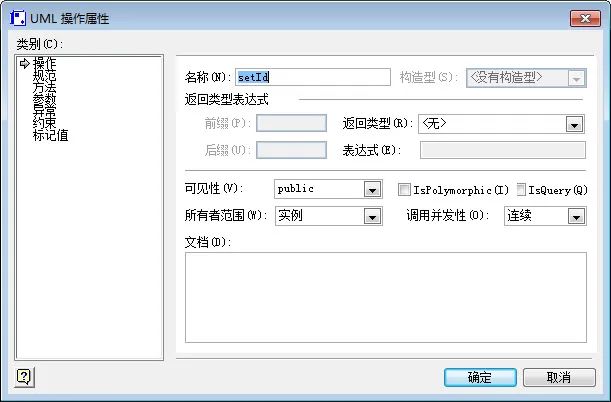

(02) 选中"setId"，点击"属性"，弹出"UML操作属性"对话框。如下图所示。

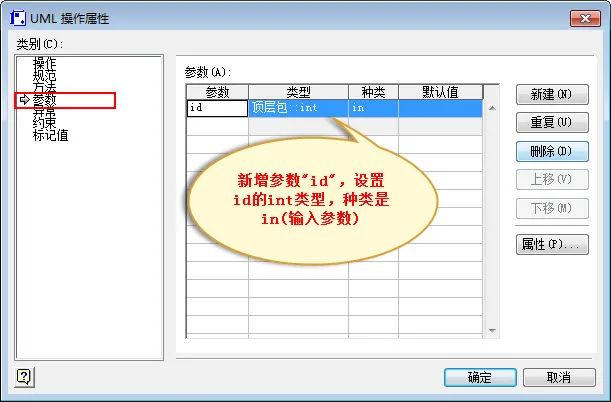

(03) 点击"UML操作属性"对话框，并新增参数"id"，设置id的int类型，种类是in(输入参数)。如下图所示。

(04) 点击"确定"。返回"UML类属性"对话框。如下图所示。

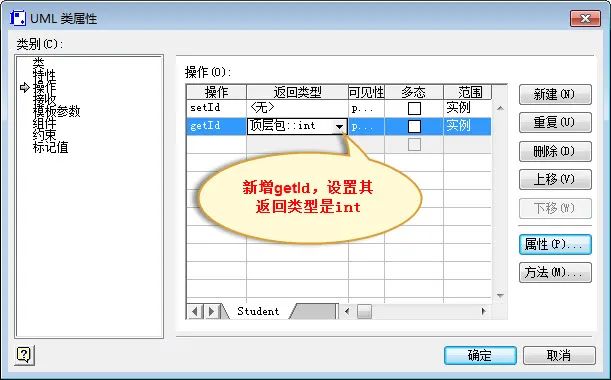

(05) 点击"新建"按钮，新建操作"getId"，并设置其返回类型是int。如下图所示。

04. 点击"确定"，关闭"UML类属性"对话框。就这样，Student的类图就创建完成了。

如下图所示。

05. 保存类图为jpg图片。

通过visio创建的文件，默认会被保存为.vsd格式。.vsd格式的文件包含了文件的完整信息，能方便下次修改！

但是，有时候我们需要将完成的visio图单独的抠出来。例如，将上面完成的Student单独的保存成一张图片。可以通过以下操作完成：

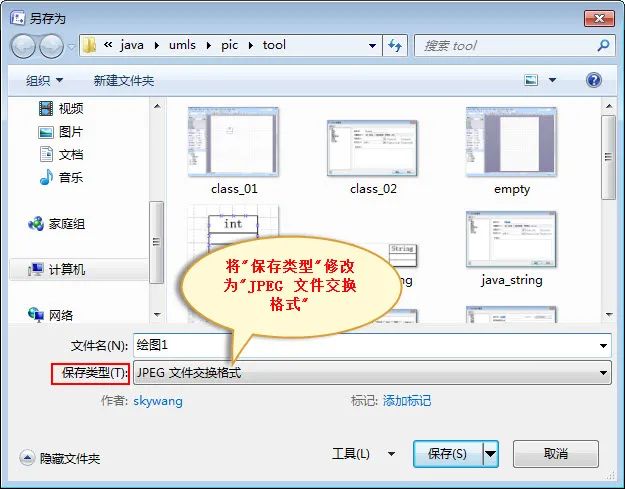

(01) 点击"文件" -> "另存为"，弹出"另存为"对话框；然后将"保存类型"修改为"JPEG 文件交换格式"。如下图所示。

(02) 点击"确定"，文件就被保存为一张JPEG图片。如下图所示。
