九种常用的UML合集

UML图能帮助产品在prd文档中描述产品的功能特性，帮助研发在架构设计中更好的给产品搭架子，UML是在开发阶段，说明、可视化、构建和书写一个面向对象软件密集系统的制品的开放方法。

下面有九种常用的UML图：

1、用例图

用例图是从用户的角度出发，描述用户和用例之间的关系

2、类图

类图是描述系统中的类，以及各类之间的关系静图， 通常包含有

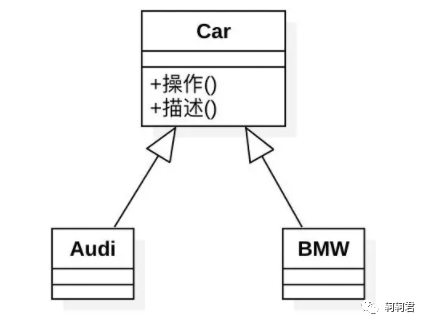

2.1泛化：泛化是一种继承关系

2.2实现：实现是一种类与接口的关系，表示类是所有接口特征和行为的实现

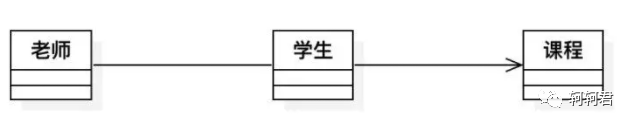

2.3关联：一个类拥有另一个类的属性

2.4聚合：聚合是整体与部分的关系

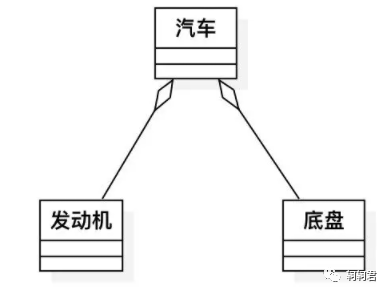

2.5组合：组合是整体与部分的关系，但部分不能离开整体而单独存在

2.6依赖：依赖是一种使用的关系，即一个类的实现需要另一个类的协助
