全网最实用的Verdi教程2

20 查询模块实例化位置

① 在设计结构中双击实例化模块的名字 ->源代码窗口高亮了设计部分的模块名。② 再双击高亮的模块名->看到在上层模块中的哪一行被调用了

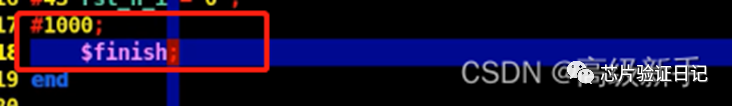

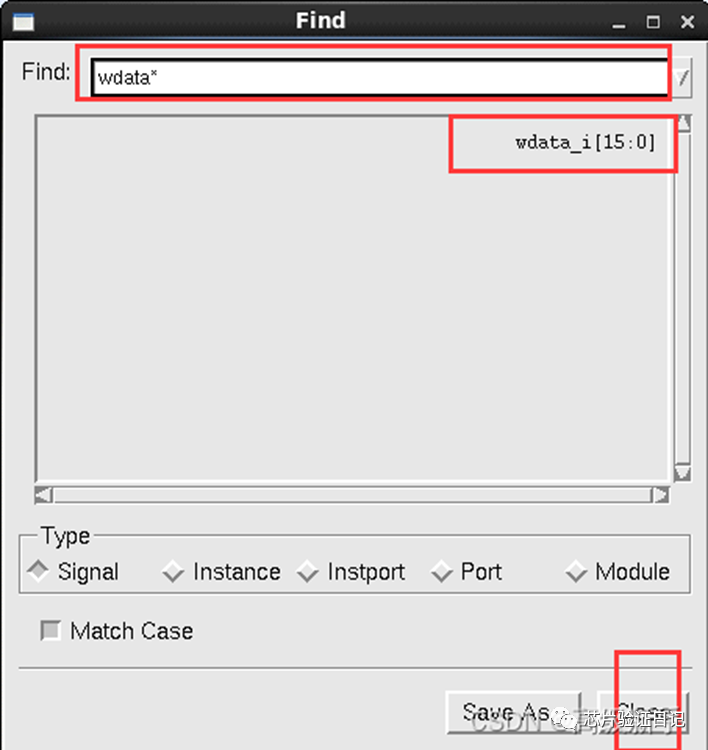

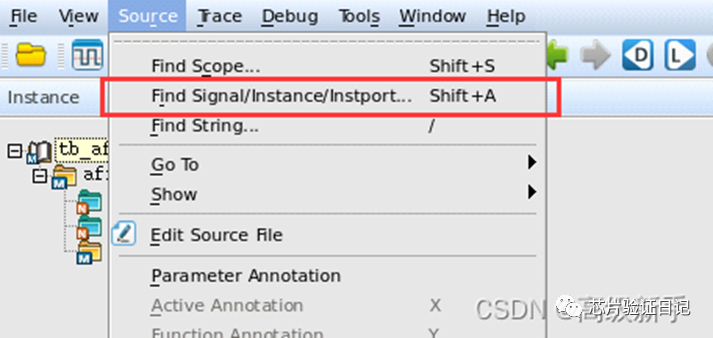

21 在nTrace中如何查找模块和信号

或Shift+A：

搜索通配符 *** **

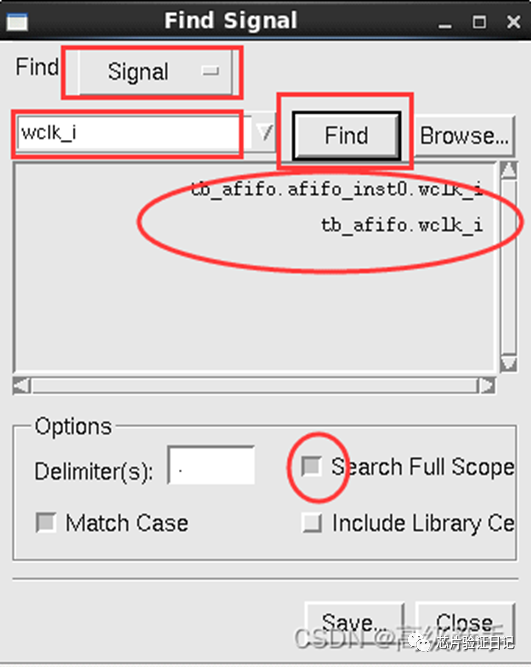

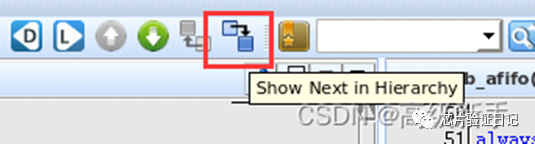

22查找位于不同层次的驱动信号【跨层次查看信号，看最终驱动谁，或者看最终被谁驱动】

23 如何查看设计有哪些信号

通过最右下方signal_list来查看，可以选择查看输入/输出等端口类型。

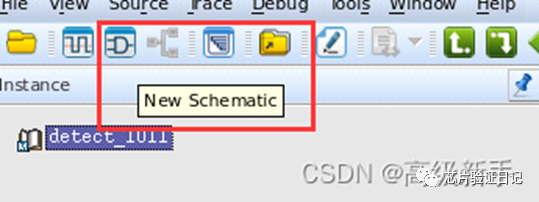

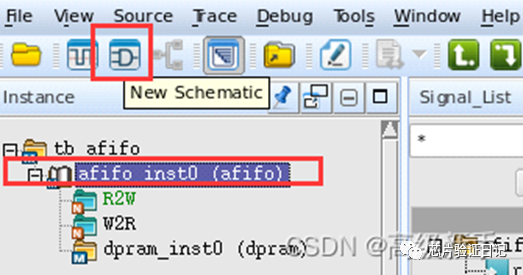

24 如何打开原理图

选中设计-> new schematic

25 如何查看nShema Window中符号对应的源代码

双击对应的功能单元电路图，即可跳转到描述该单元的源代码

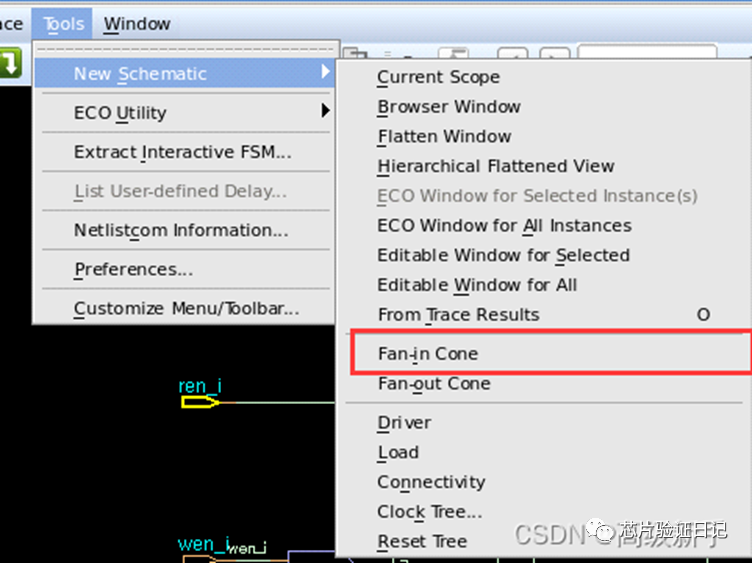

26 使用 Fan-In Cone追踪某个信号的驱动逻辑

首先要用上面的办法来查找信号，高亮选中；调用该工具：

这样就可以看到某个信号是如何生成的（可以通过View选项来显示信号名）

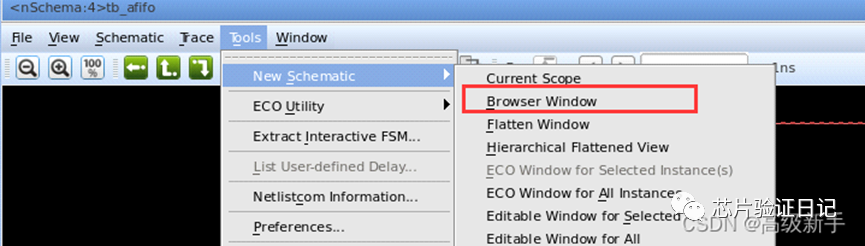

27 如何产生 partial hierarchy schematic

用来查看与选择特定信号有关的逻辑/模块

①选择需要查看的信号（可以通过shift键来选择多个信号）

②：

选择查看与wclk和wrst_n有关的信号/模块/逻辑：

28 如何移动原理图中的器件

鼠标左键选中，按住右键进行拖拽。

29 状态机相关操作

[1] 打开原理图

[2] 双击相应状态机视图后，呈现状态机图

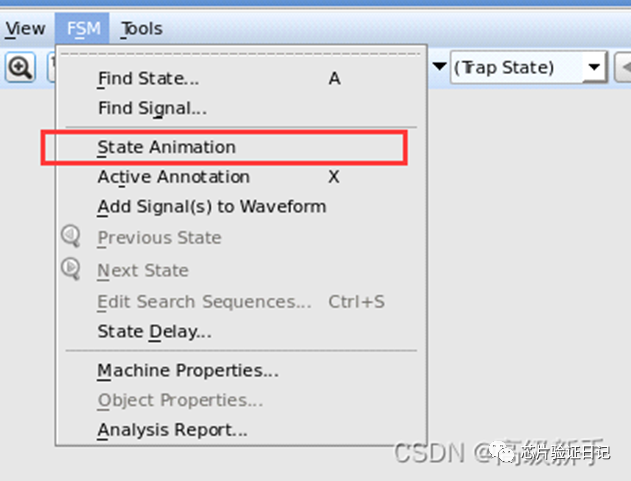

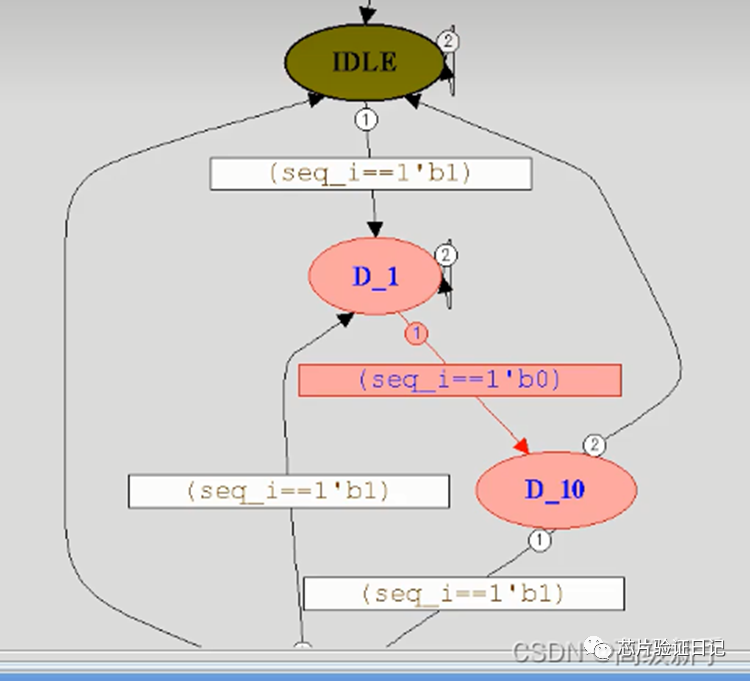

[3] 查看状态的执行和跳转

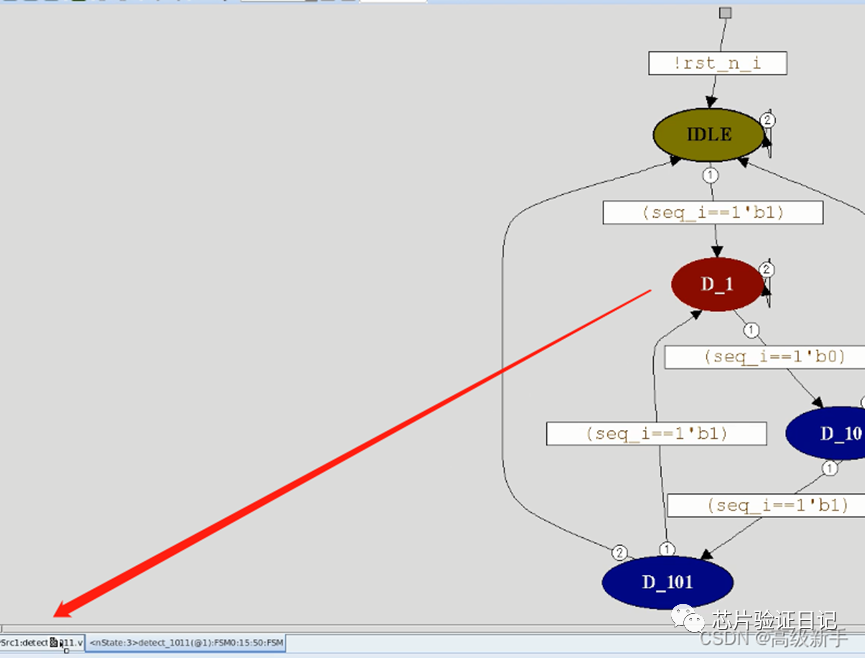

[4] 查看状态以及节点的相关源代码

选择状态，然后使用鼠标中键拖拽状态到nTrace中的源代码视图中即可

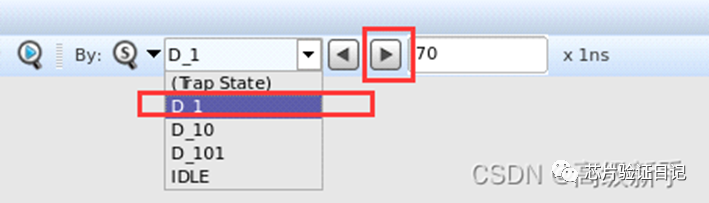

[5] 查看在什么时候状态机转移到某个状态？《与tb有关》

① 要依靠tb②打开nstate后，要导入波形③

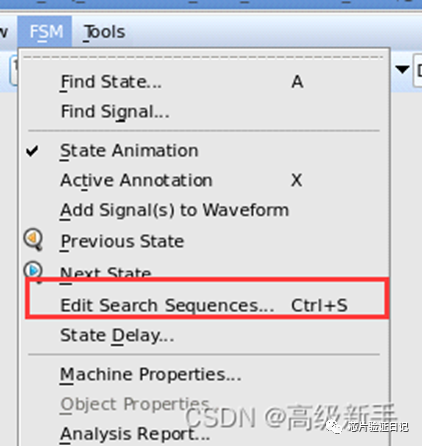

[6] 查看某一种状态转移【状态循环】情况是否会发生

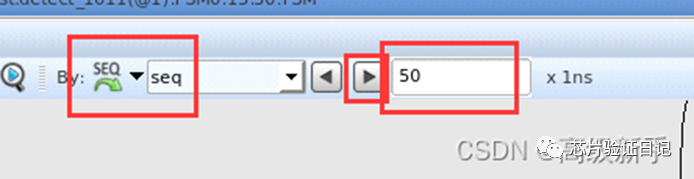

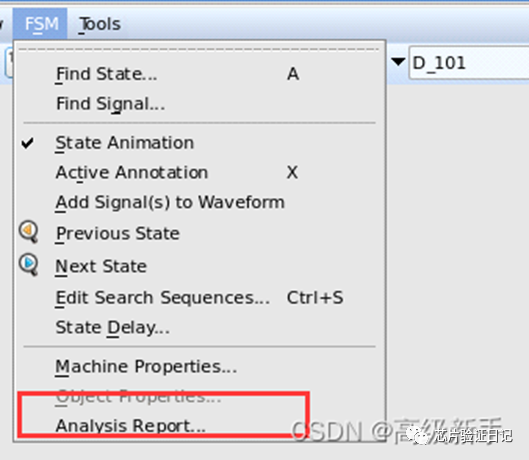

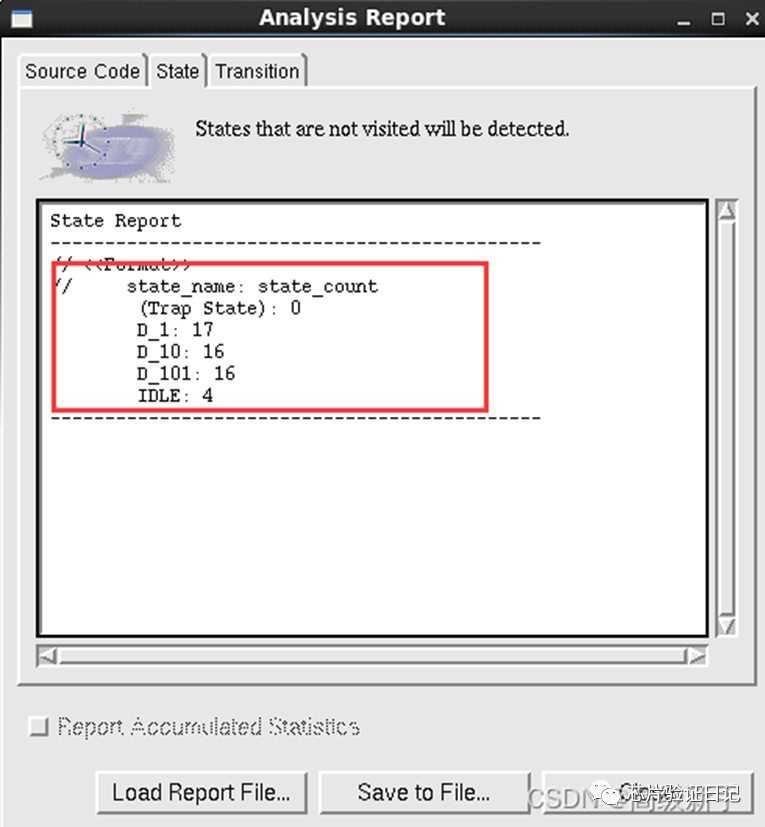

[7] 如何查看某个状态被执行了多少次（与TB有关）

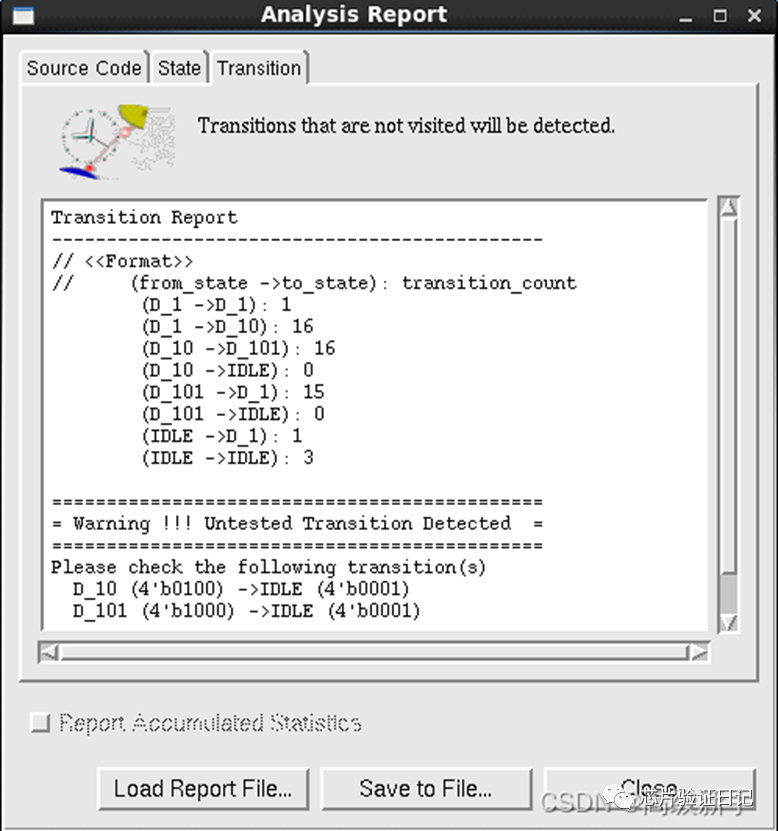

[8] 如何查看某个状态转移到另一个状态的转移次数（与TB有关）

(五) Verd波形(含emulation)加载

1 打开波形

打开常规波形：

verdi -dbdir ./simv.dair -ssf debug.fsdb

打开emulation的波形：

verdi -dbdir ./simv.dair -ssf debug.zwd

打开emulation转换前的波形：

verdi -emulation --zebu-work zebu.work --timescale 1ns --input debug.ztdb

打开fsdb波形和编译文件

verdi  -elab   com_path  -ssf  fsdb_path
com_path：编译产生的临时文件存放的路径；例：*.daidir/kdb.elab++；
fsdb_path：编译产生的fsdb的路径；

2 打开 source code

如果没有kdb文件，可以通过flist打开source code

verdi -f tb_top.flist

3 加载设计

veidi加载设计的脚本命令

verdi -sv -f tb_top_filelist.f -top tb_top &

告知软件支持SystemVerilog,加载设计的文件列表，设置设计顶层，后台执行

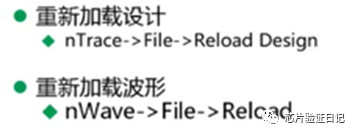

4 重新加载设计和波形

选中波形或设计文件L（shift + i） 重新加载波形或设计文件，在新一次仿真完成之后Roload即可。

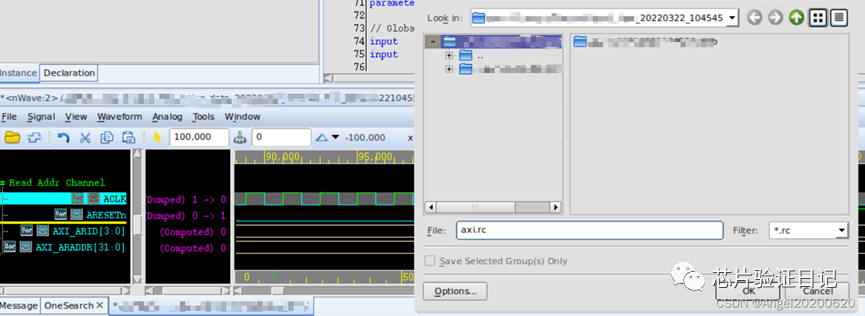

5 波形文件保存*.rc

使用verdi保存已经拉出来的信号方便下次使用，按键shift+S可以将波形保存为xxx.rc格式文件，使用波形文件时，按快捷键r打开界面，选择波形。可以避免下次打开重新添加信号。

(六) Verdi常用快捷键总结

ctrl+w：将鼠标指向需要添加到波形上的信号名，通过该快捷键将该信号添加到波形上；
shift+l：当鼠标指向波形区时刷新波形，当鼠标指向代码区（src1）时刷新代码；
z：缩小波形，显示更长时间的波形；
Z：放大波形，显示更短时间内的波形；
f：显示全局的波形；
shift+s：将当前存在于到波形区的信号保存为.rc后缀的信号列表；
shift+m：波形区快捷添加标记时刻；
ctrl+d：删除所有信号列表；
x：在代码区快捷查看所有信号的当前状态；
   在波形区域固定curson（鼠标左键）和marker（鼠标中键）的距离；
h：在波形区快捷查看信号的全路径；
c：自定义信号的颜色和粗细；
t：按一次切换一次信号颜色；
m：将信号移动到黄线位置；
y：移至中央并保持居中，再按取消固定居中；
n：指针跳到信号的下一个跳变沿；
N：指针跳到信号的上一个跳变沿；
