开发环境：
MDK：Keil 5.30
开发板：GD32F207I-EVAL
MCU：GD32F207IK
笔者使用的开发板是兆易创新设计的GD32F207I-EVAL开发板。
GD32F207I-EVAL开发板使用 GD32F207IK作为主控制器，主频120MHz、集成3MB Flash、256KB SRAM、通用定时器10、Adv. TM2、Basic TM2、系统时钟1、看门狗2、RTC1、USART4、UART4、I2C3、SPI3、I2S1、SDIO1、CAN2.0B2、USB2.0 OTG FS1、以太网MAC1、TFT-LCD16、数字摄像头接口1、Crypro/Hash1、EXMC/SDRAM1、ADC3、DAC*2、最多支持140GPIOs。资源非常丰富。
目前市面通用的MDK for ARM版本有Keil 4和Keil 5：使用Keil 4建议安装4.74及以上；使用Keil 5建议安装5.20以上版本。笔者的MDK是5.30。
从MDK的官网可以下载得到MDK的安装包，然后安装即可，关于的MDK安装请看笔者的教程。
MDK安装教程：https://blog.csdn.net/bruceoxl/article/details/108548573
MDK下载地址：https://www.keil.com/download/product/
安装完成后会自动打开，我们将其关闭。
接下来我们下载GD32F2的软件支持包。
下载地址：http://www.gd32mcu.com/cn/download

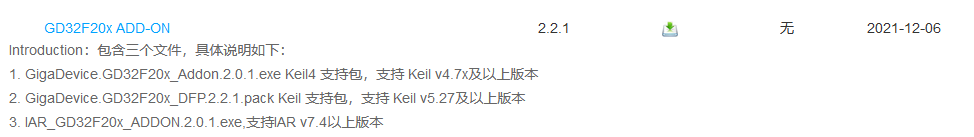

下载好后双击GigaDevice.GD32F20x_DFP.2.2.1.pack运行即可：
点击[Next]即可安装完成。
安装成功后，重新打开Keil，则可以在File->Device Database中出现Gigadevice的下拉选项，点击可以查看到相应的型号。
为了方便起见，这里就使用官方的例程。
开发板资料下载地址：http://www.gd32mcu.com/cn/download/8

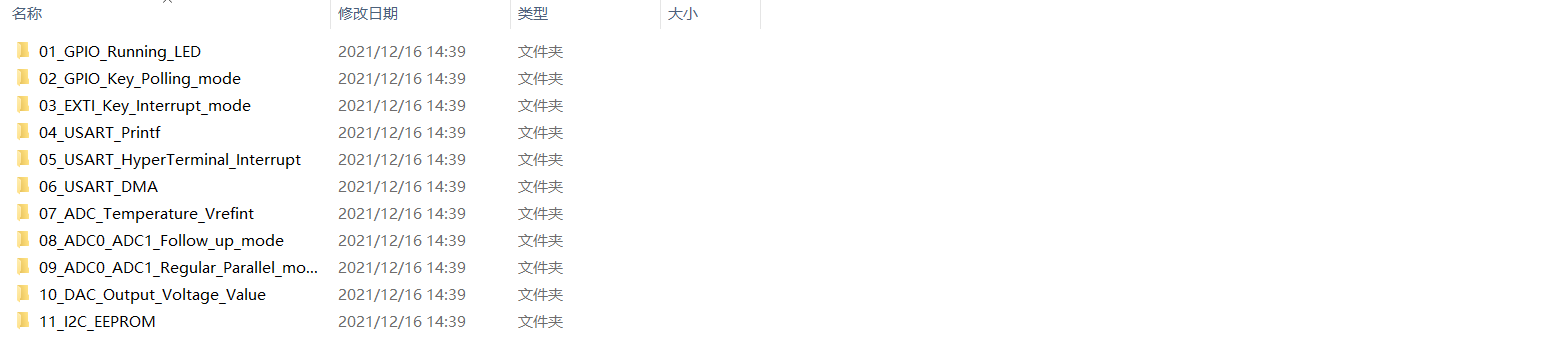

开发板资料目前提供以下例子：
这里就从点灯开始，选择第一个工程，但是官网提供的是KEIL4的例子，这里笔者就用KEIL5重新制作一个模板，如果你是KEIL4，直接打开工程就行。
Step1:新建工程并拷贝文件
新建一个文件夹，再文件夹中新建Listing、Output、Project、Readme、User文件夹。
然后将GD32F20x_Firmware_Library文件夹拷贝到工程目录下，在将LED例程和Utilities文件夹的所有源文件拷贝到User文件夹下，将readme.txt文件拷贝到Readme文件夹下。
Step2: 新建MDK工程
点击桌面 MDK5图标，启动软件，在工具栏 Project->New μVision Project…新建我们的工程文件，我们将新建的工程文件保存在Project文件夹下，名字可以随便取，点击保存。
Step3: 选择主控芯片
然后弹出芯片选择敞口窗口，我们用的芯片是兆易创新的主控芯片GD32F105RC，主频120MHz，内部3072K Flash，256KB SRAM。按如下选择即可。
Step4: 工程文件添加
点击工程管理按钮。
然后依次添加相应的文件。
Step5: MDK 配置选项
点击‘Options for Target’进行配置。
配置Target。

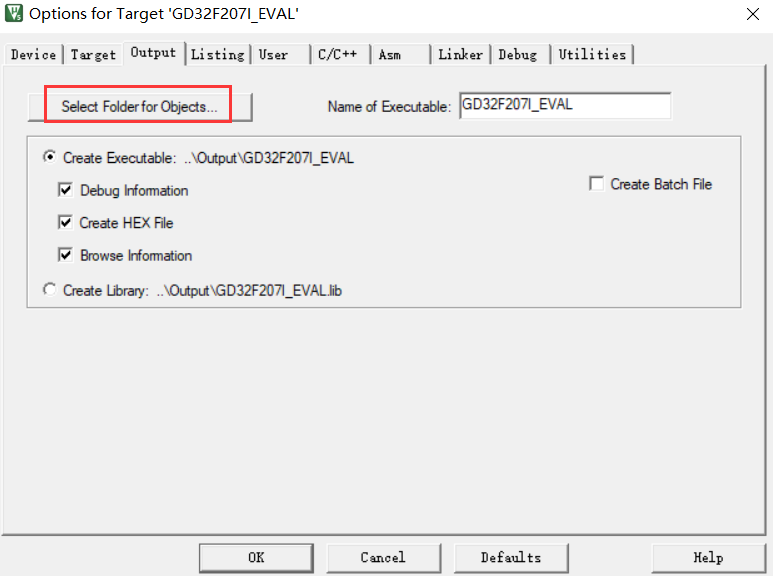

配置Output。
配置Listing。
接下来添加全局宏定义和头文件包含。
最后尝试编译，编译信息如下：
没有提示错误则编译通过。
GD32部分开发板自带GD-link，可以用电路板上的GD-link调试仿真代码， 不带的可外接GD-link模块，具体操作方法如下。
1.第一次使用GD-link插入电脑后，会自动安装驱动。
在Options for Target -> Debug 中选择“CMSIS-DAP Debugger”，只有Keil 4.74以上的版本和Keil 5才支持CMSIS-DAP Debugger选项。
2.在Options for Target -> Debug ->Settings勾选SWJ、 Port选择 SW。右框IDcode会出现”0xXBAXXXXX”。
3.在Options for Target -> Debug ->Settings -> Flash Download中添加GD32的flash算法。
4.单击下图的快捷方式“debug”， 即可使用GD-Link进行仿真。
当然啦，也可使用GD-Link下载程序。
下载程序成功后，打印信息如下：
