编写一个创建模块dut实例的测试平台

题目说明

编写一个创建模块dut实例（具有任何实例名称）的测试平台，并创建一个时钟信号来驱动模块的clk输入。时钟周期为 10 ps。时钟应初始化为零，其第一个转换为 0 到 1。

模块端口声明

moduletop_module();

题目解析

生成clock有很多种方式，常见的就是forever和always。

timeunit1ps;
timeprecision1ps;
moduletop_module();
logicclk;

dutu1_dut(
.clk(clk)
);

initialbegin
clk<= 1'b0 ;
    end


    always #5 clk <= ~clk ;


endmodule

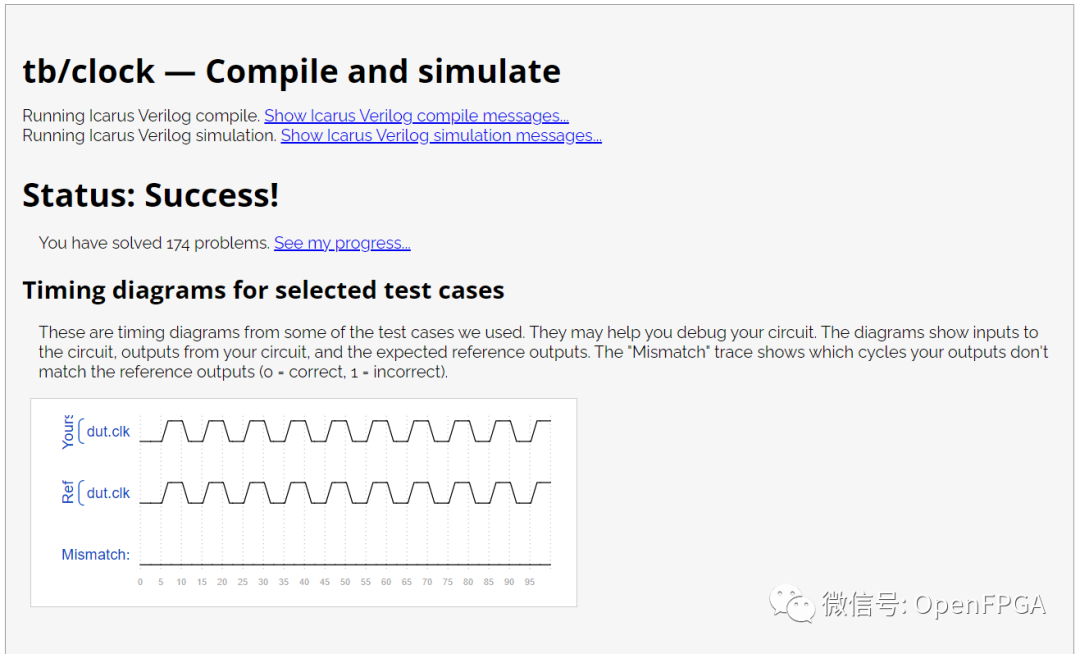

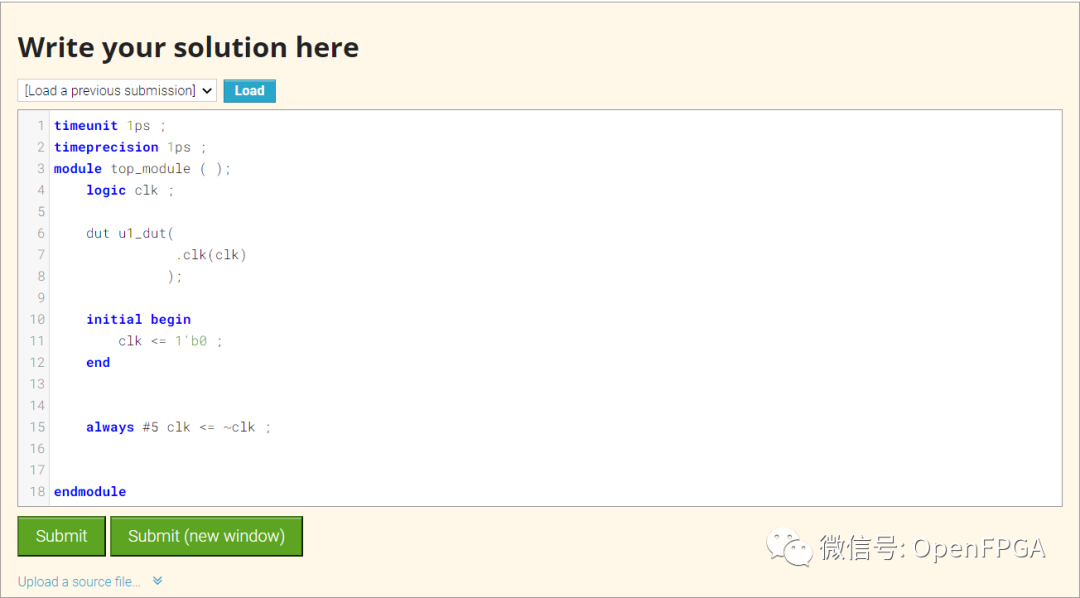

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

Problem 174-tb1

题目说明

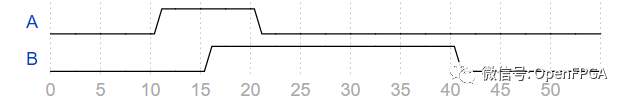

创建一个 Verilog 测试台，它将为输出 A 和 B 生成以下波形

模块端口声明

moduletop_module(outputregA,outputregB);

题目解析

initial+# n即可。

timeunit1ps;
timeprecision1ps;
moduletop_module(outputlogicA,
outputlogicB);//


//generateinputpatternshere
initialbegin
A<=1'b0 ;
        B <=1'b0 ;
        #10 ;
        A <= 1'b1 ;
        B <= 1'b0 ;
        #5 ;
        A <= 1'b1 ;
        B <= 1'b1 ;
        #5 ;
        A <= 1'b0 ;
        B <= 1'b1 ;
        #20 ;
        A <= 1'b0 ;
        B <= 1'b0 ;
    end
endmodule

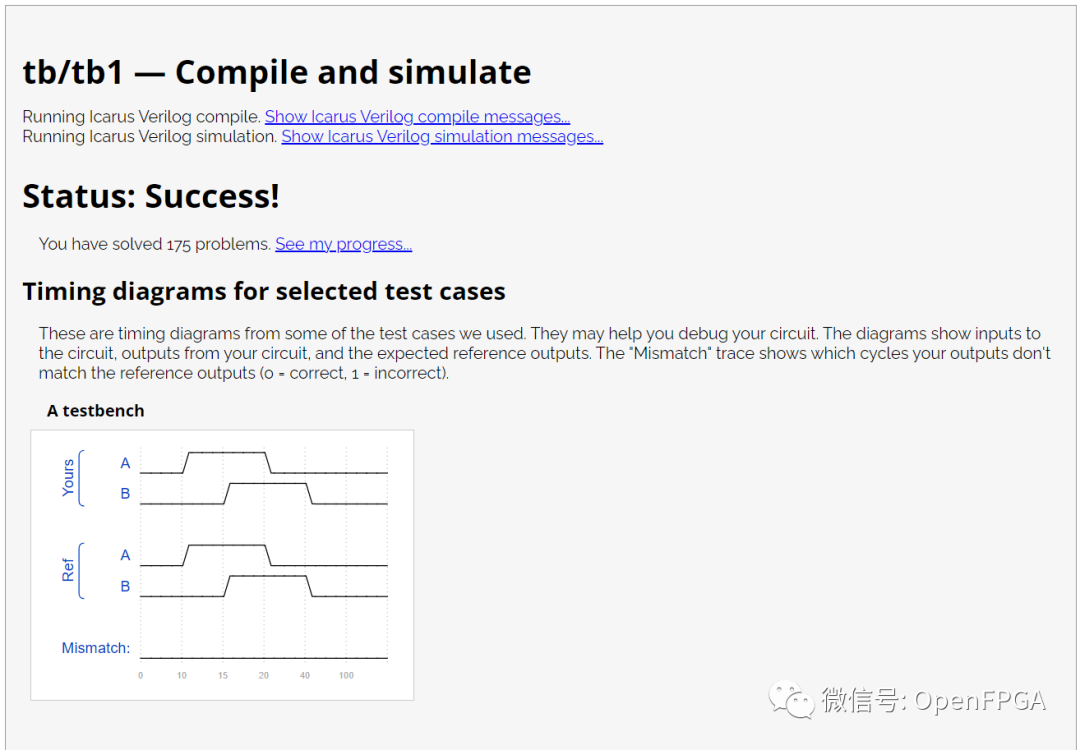

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

Problem 175-and

题目说明

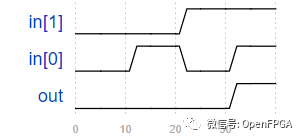

给给定的与门写测试文件，波形参考下图。

模块端口声明

moduletop_module();

题目解析

和上一题类似。

timeunit1ps;
timeprecision1ps;

moduletop_module();
logic[1:0]in;
wirelogicout;

andgateu_andgate(
.in(in),
.out(out)
);

initialbegin
in<= 2'b00 ;
        #10 ;
        in <= 2'b01 ;
        #10 ;
        in <= 2'b10 ;
        #10 ;
        in <= 2'b11 ;
    end

endmodule

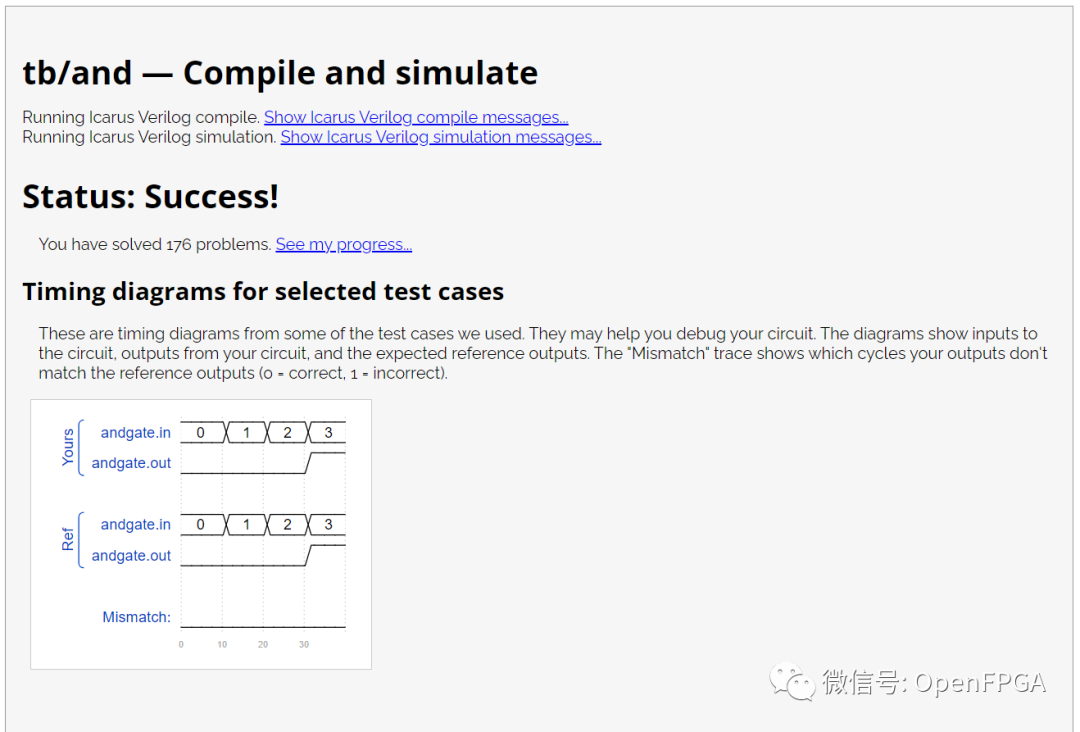

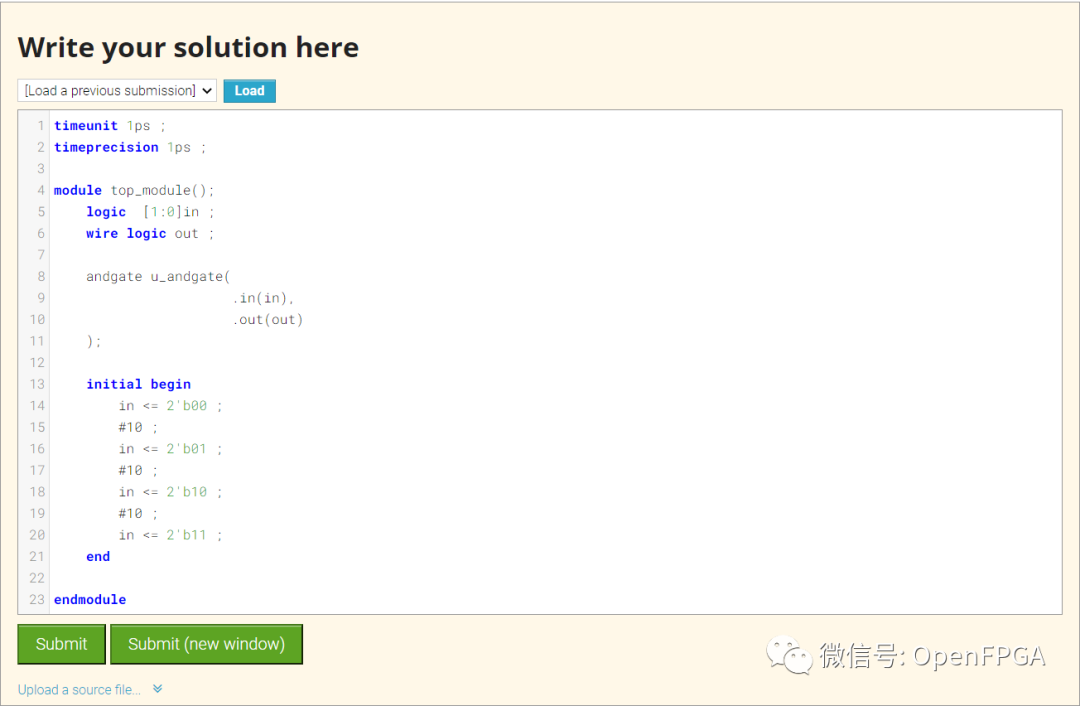

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

Problem 176-tb2

题目说明

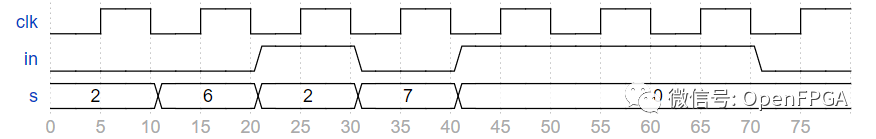

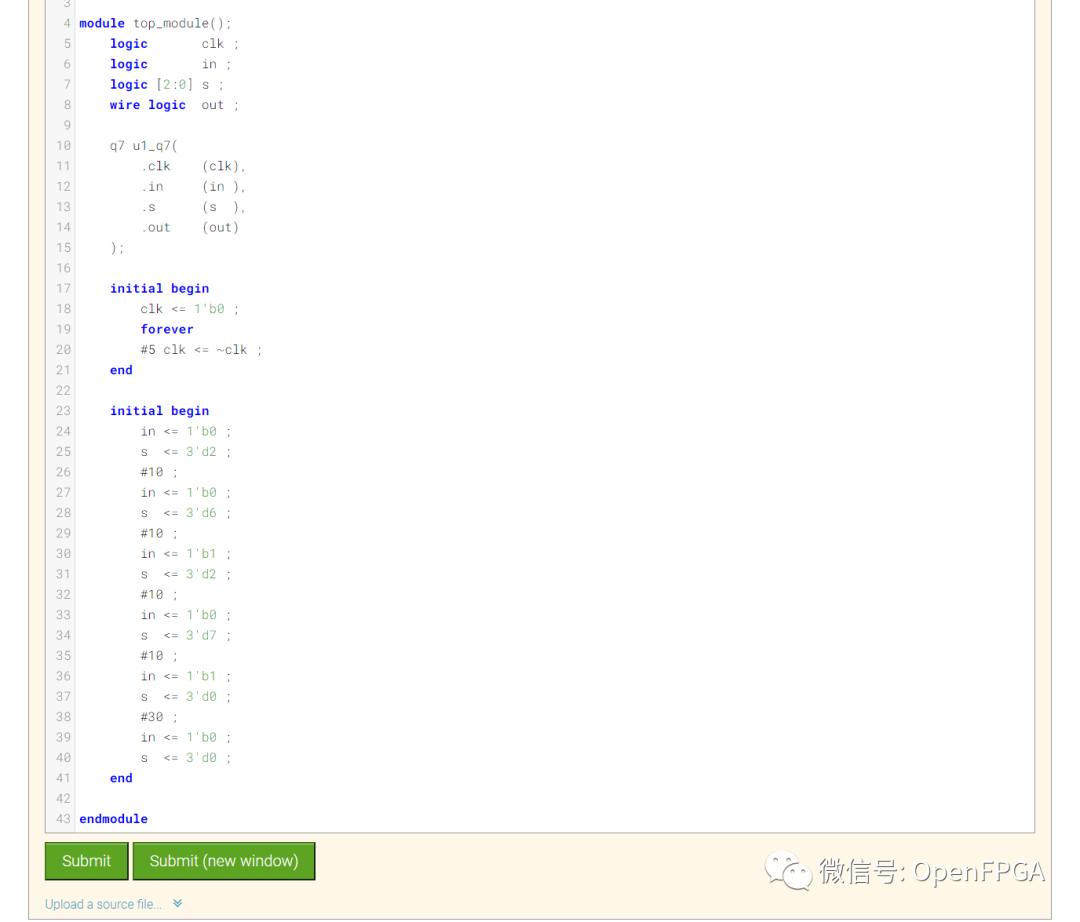

给定一个q7电路，按照下图编写testbench:

模块端口声明

moduletop_module();

题目解析

timeunit1ps;
timeprecision1ps;

moduletop_module();
logicclk;
logicin;
logic[2:0]s;
wirelogicout;

q7u1_q7(
.clk(clk),
.in(in),
.s(s),
.out(out)
);

initialbegin
clk<= 1'b0 ;
        forever
        #5 clk <= ~clk ;
    end

    initial begin
        in <= 1'b0 ;
        s  <= 3'd2 ;
        #10 ;
        in <= 1'b0 ;
        s  <= 3'd6 ;
        #10 ;
        in <= 1'b1 ;
        s  <= 3'd2 ;
        #10 ;
        in <= 1'b0 ;
        s  <= 3'd7 ;
        #10 ;
        in <= 1'b1 ;
        s  <= 3'd0 ;
        #30 ;
        in <= 1'b0 ;
        s  <= 3'd0 ;
    end

endmodule

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。

Problem 177-tff

题目说明

给题目中给定的tff编写测试文件。

模块端口声明

moduletop_module();

题目解析

timeunit1ps;
timeprecision1ps;
moduletop_module();
logicclk;
logicreset;
logict;
wirelogicq;

tffu_tff(
.clk(clk),
.reset(reset),
.t(t),
.q(q)
);

initialbegin
clk<= 1'b0 ;
        forever
        #5
        clk <= ~clk ;
    end

    initial begin
        reset <= 1'b0 ;
        t <= 1'b0 ;
        #3;
        reset <= 1'b1 ;
        t <= 1'b1 ;
        #10;
        reset <= 1'b0 ;
        t <= 1'b1 ;

    end


endmodule

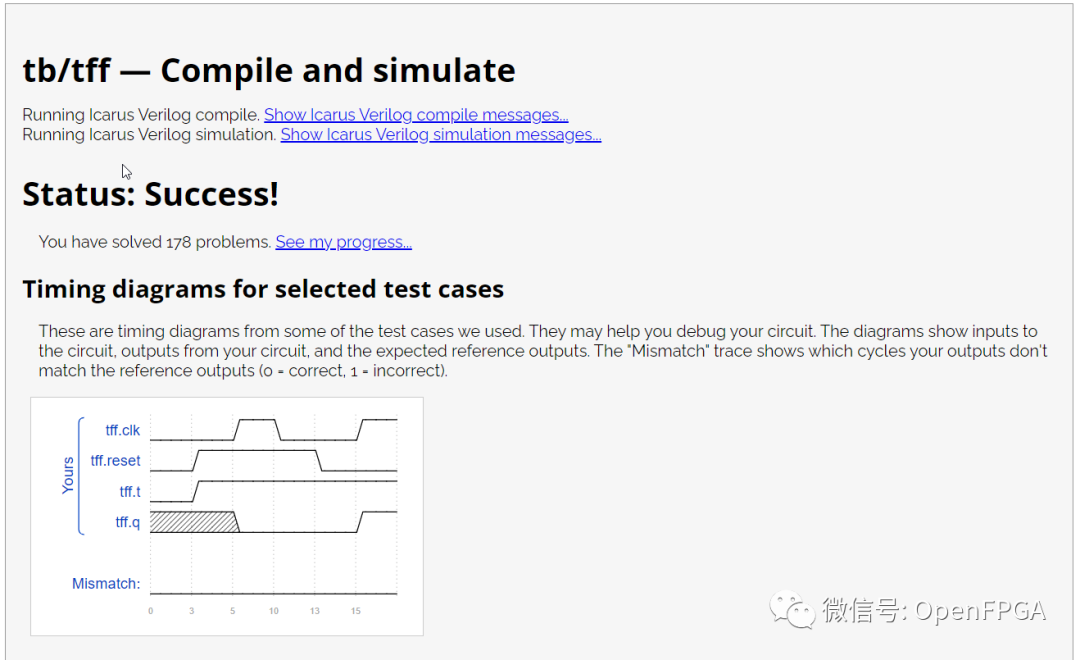

点击Submit，等待一会就能看到下图结果：

注意图中的Ref是参考波形，Yours是你的代码生成的波形，网站会对比这两个波形，一旦这两者不匹配，仿真结果会变红。

这一题就结束了。
