RISCV操作常见问题之update1解析

（1）如果工程直接复制另一个工程，路径一定要修改，建议重新eclipse工程。

（2）clean Project时提示rm: can't remove 'build/dhrystone.elf': Permission denied

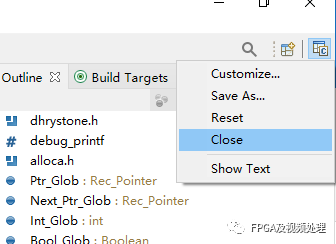

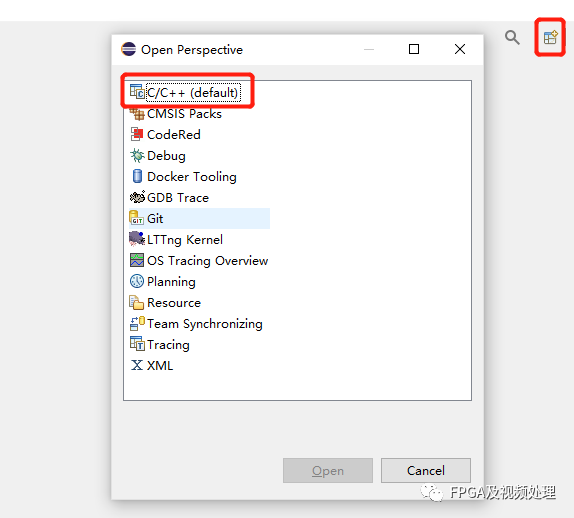

正在使得该elf文件，上次的JTAG链接没有断开。此时可以先关闭c/c++工作界面，再重新添加C/C++(default),然后在Console中关闭上次的链接。

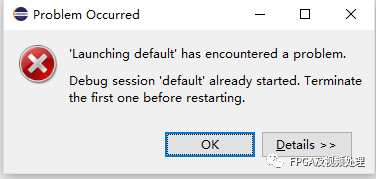

（3）Debug session'default' already started。

先关闭c/c++工作界面，再重新添加C/C++(default),然后在Console中关闭上次的链接。

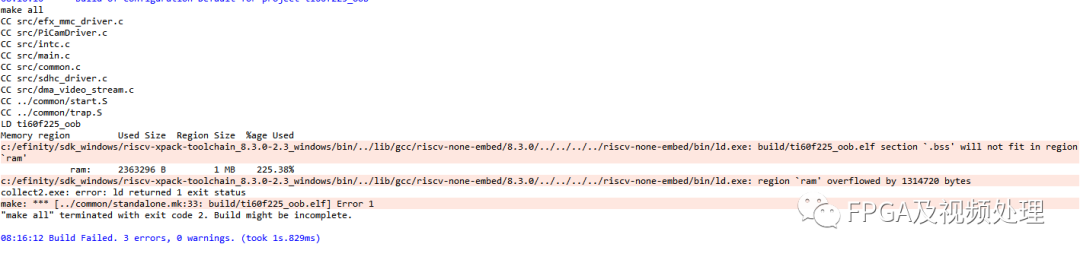

(3)Memory region Used Size Region Size %age Used

c:/efinity/sdk_windows/riscv-xpack-toolchain_8.3.0-2.3_windows/bin/../lib/gcc/riscv-none-embed/8.3.0/../../../../riscv-none-embed/bin/ld.exe: build/ti60f225_oob.elf section `.bss' will not fit in region `ram'

ram: 2363296 B 1 MB 225.38%

c:/efinity/sdk_windows/riscv-xpack-toolchain_8.3.0-2.3_windows/bin/../lib/gcc/riscv-none-embed/8.3.0/../../../../riscv-none-embed/bin/ld.exe: region `ram' overflowed by 1314720 bytes

collect2.exe: error: ld returned 1 exit status

make: *** [../common/standalone.mk build/ti60f225_oob.elf] Error 1

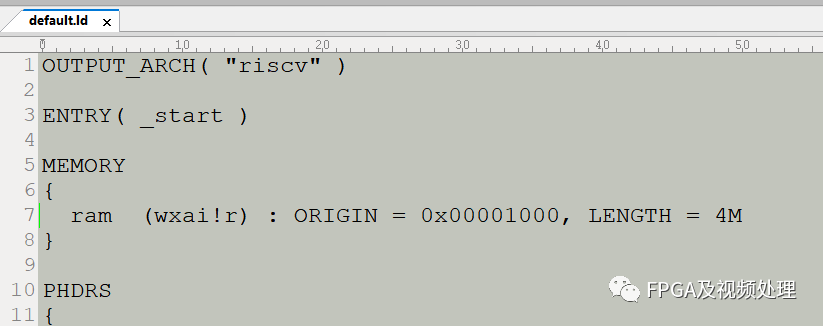

解决办法：Error的意思是外部存储器的存储空间不够，目前在分配了1MB的情况下使用了225.38%。所以把default.ld中的LENGTH 修改成4M.

重新编译后的结果。

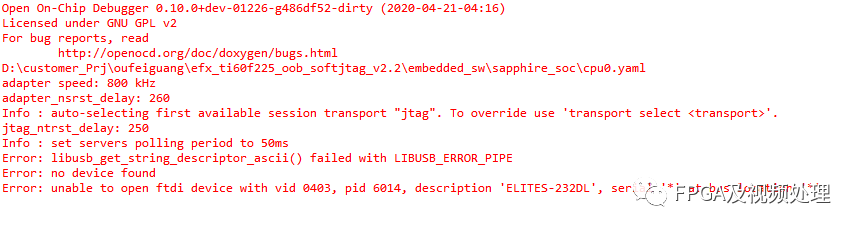

（4）Error: libusb_get_string_descriptor_ascii() failed with LIBUSB_ERROR_PIPE

Error: no device found

Error: unable to open ftdi device with vid 0403, pid 6014, description 'ELITES-232DL', serial '*' at bus location '*'

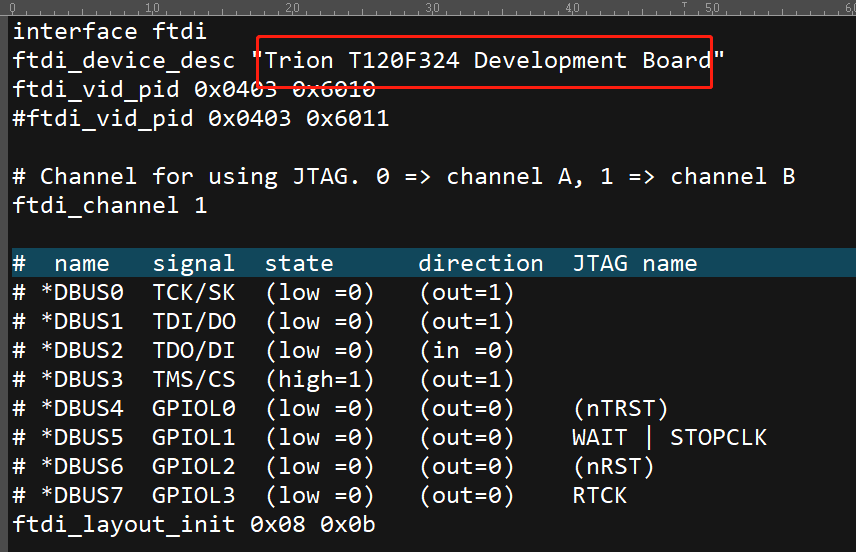

原因：把embedded_swsoc_xxspefinixEfxSapphireSocopenocdftdi.cfg（ftdi_ti.cfg）修改成下载器读出来的名字，比如这里我把ELTES-232DL修改成了Trion T120F324 Development Board。

因为Programmer界面读到的USB target就是Trion T120F324 Development Board，当然也要注意ftdi_vid_pid和ftdi_channel是否正确，如果不正确也会引起别的问题。

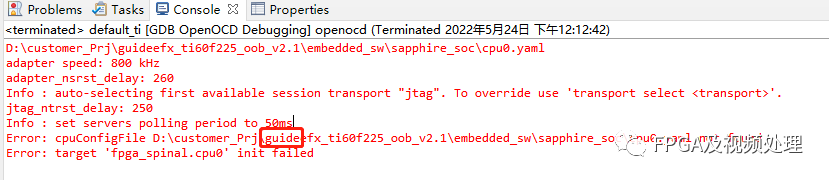

(5)Error:cpuConfigFileD: estriscvefx_ti60f225_oob_v2.1embedded_swsapphire_soccpu0.yaml not found

Error: target 'fpga_spinal.cpu0' init failed

原因：debuger路径问题。在riscv和efx之间应该有个斜杠，如报错中的红色标注。

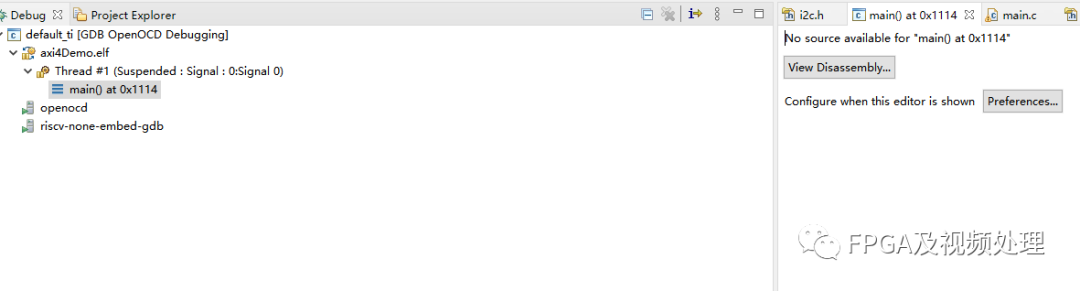

（6）No source available for "main() at 0x1114"

原因：没有打开debug环境变量。打开debug开关之后要重新编译。

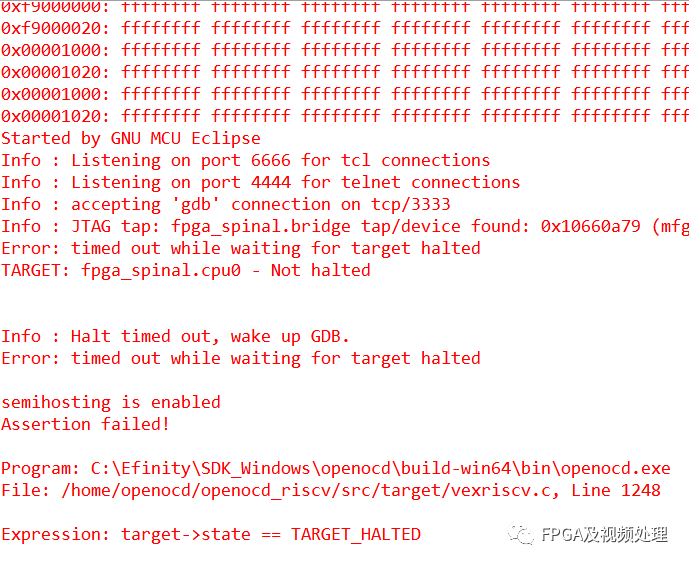

(7)Error: timed out while waiting for target halted

原因：1）IP设置的是soft Jtag,实际却用hard Jtag在调试；

2）CPU没有跑起来；

3）debuger与JTAG冲突；

4）在interface 添加JTAG之后生成的信号与RISCV 连接不正确或者不完全。

（8）SOC烧写到flash启动不了

一般默认片上RAM选择了4K大小用于bootloader，但是如果手动修改了bootloader，比如添加了debug,可能存储空间不足。

(9)

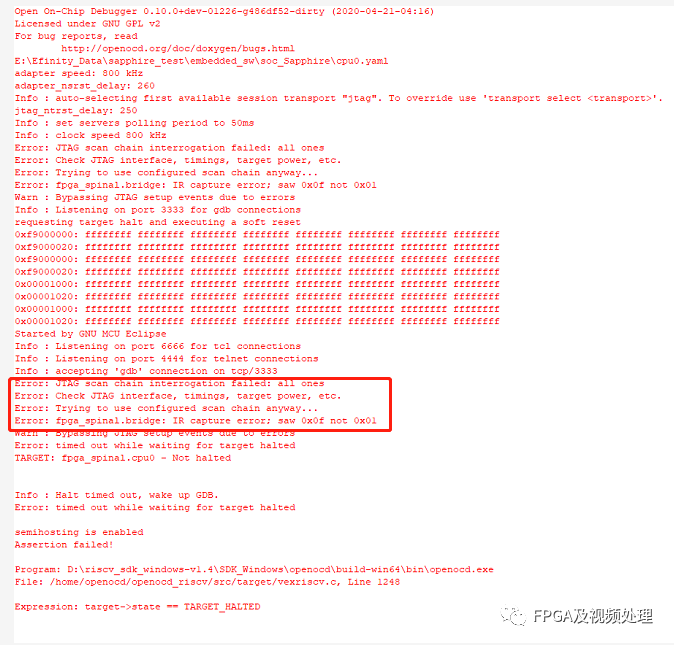

Error:JTAG scan chain interrogation failed :all ones

Error: CheckJTAGinterface,timings,target power, etc.

Error: Trying to use configured scan chain anyway...

Error: fpga_spinal.bridge: IR capture error:saw ox0f not 0x01

workround:JTAG下载线连接不紧。

（10）soft Jtag与hard Jtag同时使用时，会出现第一次debug都需要重新插拔下载器问题

workround：查找两个下载线的连接位置，注意分开两个下载器的连接位置。

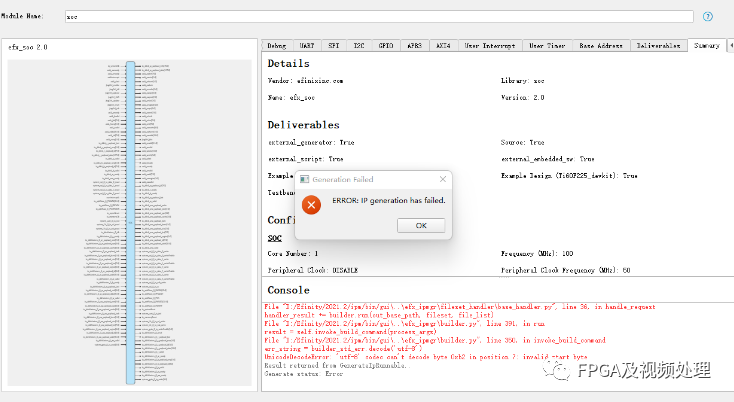

（10）soc IP生成不了，

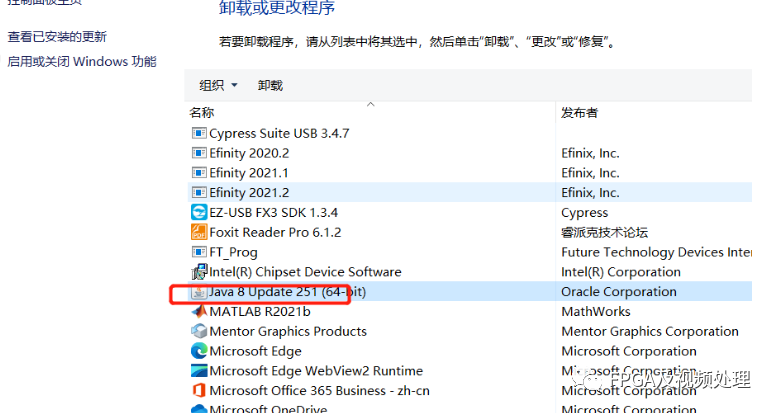

workround可能是java 8没有安装

说明：update1:更正了问题（4）
