【说在前面的话】
用LVGL做产品的小伙伴可以放心食用。
用户也直接通过MDK的Pack-Installer进行直接安装，就像lwIP那样：
无论采用哪种方法，一旦完成安装，以后就可以通过Pack-Installer来获取最新版本啦。
【如何在MDK中部署LVGL】
步骤一：配置RTE

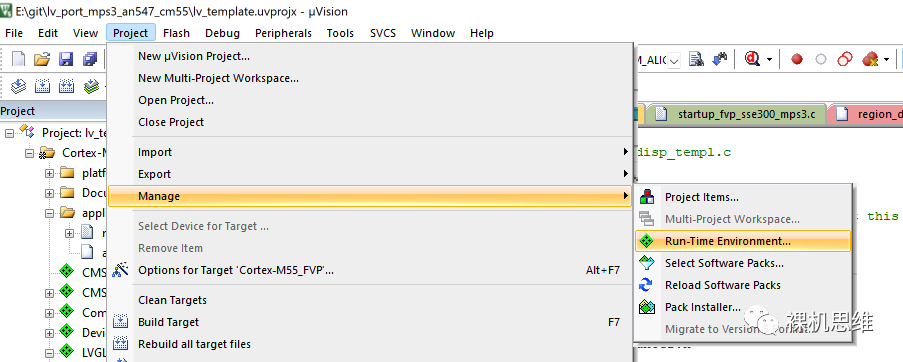

在MDK中通过菜单 Project->Manage->Run-Time Enviroment 打开RTE配置窗口：

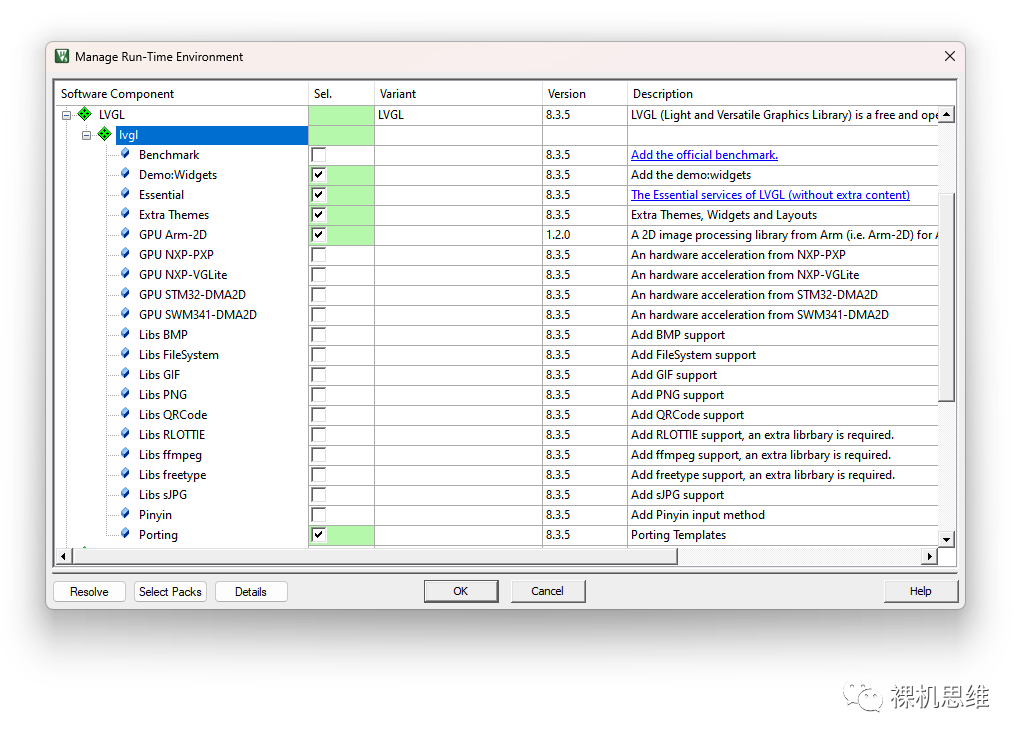

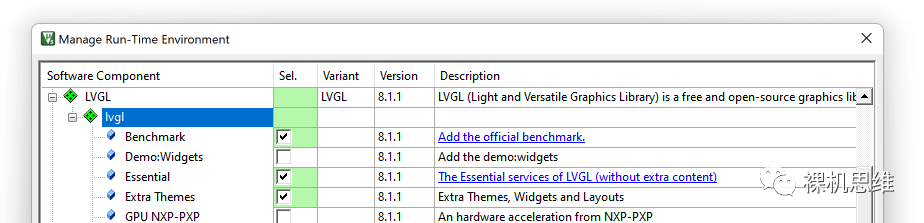

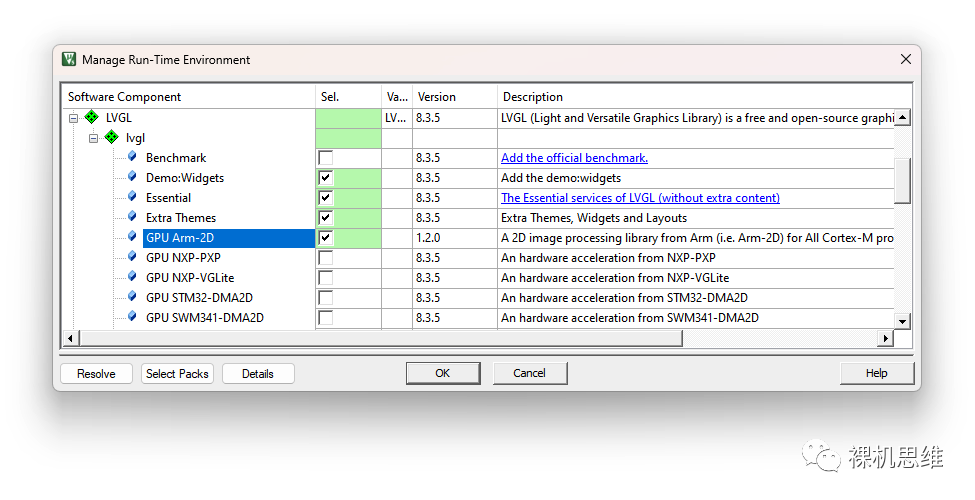

在RTE配置界面中找到LVGL，将其展开：
与其它平台下部署LVGL不同，cmsis-pack允许大家像点菜那样只将所需的模块（或者功能）加入到工程中。

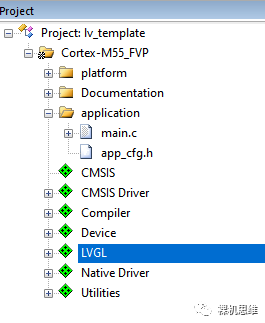

注意，这里必点的是“Essential”，它是LVGL的核心服务。一般来说，为了使用LVGL所携带的丰富控件（Widgets），我们还需要选中“Extra Themes”。如果你是第一次为当前硬件平台进行LVGL移植，则非常推荐加点“Porting”——它会为你添加移植所需的模板，非常方便。 单击“OK”关闭RTE配置窗口，我们会看到LVGL已经被加入到工程列表中了：
此时，我们就已经可以成功编译了。
步骤二：配置LVGL

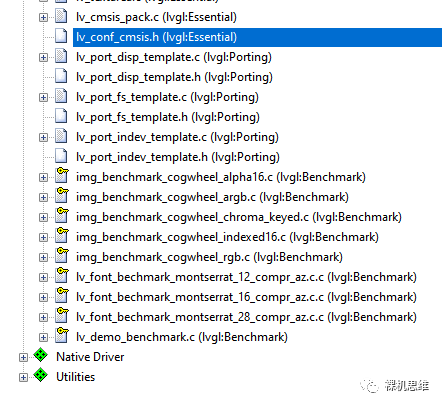

将LVGL展开，找到配置头文件 lv_conf_cmsis.h：
该文件其实就是LVGL官方移植文档中所提到的lv_conf.h，它是基于lv_conf_template.h修改而来。值得说明的是，一些模块的开关宏都被删除了，例如：
LV_USE_GPU_ARM2D
LV_USE_GPU_STM32_DMA2D
LV_USE_GPU_NXP_PXP
……

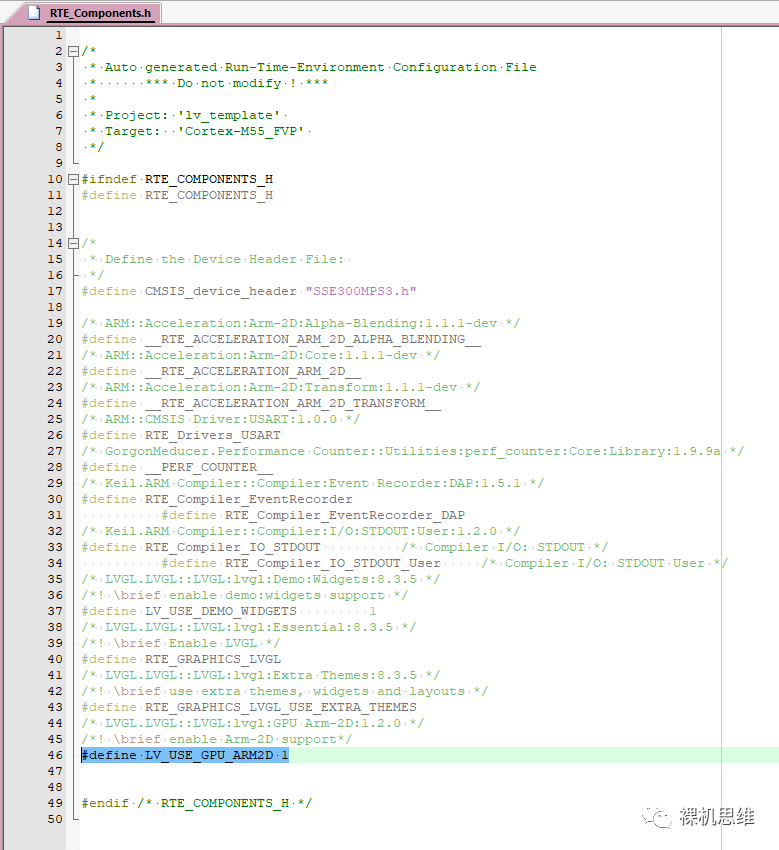

这是因为，当我们在RTE配置窗口中勾选对应选项时，cmsis-pack就会自动把对应的宏定义加入到 RTE_Components.h 里——换句话说，再也不用我们手动添加啦！
其它对LVGL的配置，请参考官方文档，这里就不再赘述。
步骤三：使用模板进行移植

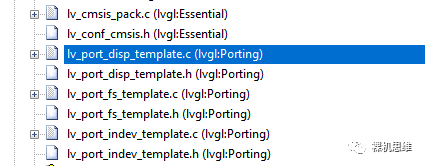

当我们在RTE中选择了porting模块后，三个移植模板会被加入到工程列表中。
这些模板极大的简化了我们的驱动移植过程，下面，我们将以lv_port_disp_template为例，为大家介绍这些模板的使用方法：

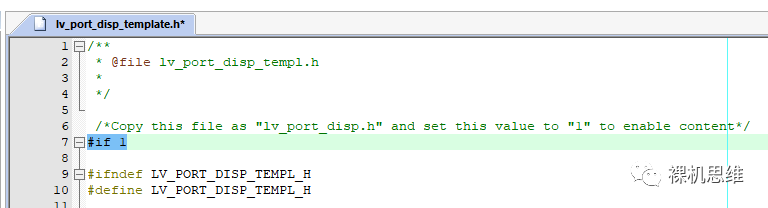

1、打开 lv_port_disp_template.h，将开头处 #if0 修改为 #if 1，使整个头文件生效：

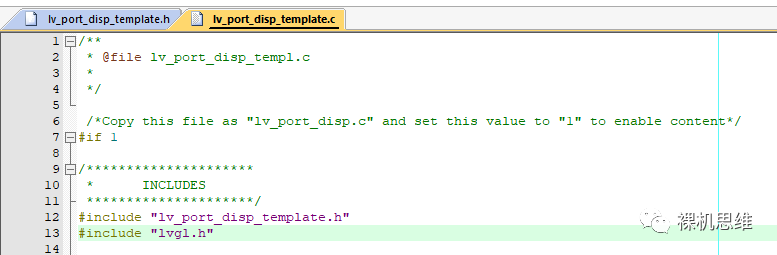

2、打开lv_port_disp_template.c，将开头处#if0修改为#if 1，使整个远文件生效。
4、根据官方 porting 文档的指导，根据你的硬件实际情况，在三种缓冲模式中做出选择：
需要特别强调的是：如果你的系统没有DMA或者替用户完成Frame Buffer刷新的专门LCD控制器，那么双缓冲其实是没有意义的（因为无论如何都是CPU在干活，因此不会比单缓冲模式有任何性能上的本质不同）。
5、找到disp_init() 函数，并在其中添加LCD的初始化代码。该函数会被 lv_port_disp_init()调用。
6、找到 disp_flush()函数，并根据你的硬件实际情况，将其改写。比如这是使用 GLCD_DrawBitmap进行实现的参考代码：
/*Flush the content of the internal buffer the specific area on the display
*You can use DMA or any hardware acceleration to do this operation in the background but
*'lv_disp_flush_ready()' has to be called when finished.*/
static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p)
{
if (disp_flush_enabled) {
GLCD_DrawBitmap(area->x1, //!< x
area->y1, //!< y
area->x2 - area->x1 + 1, //!< width
area->y2 - area->y1 + 1, //!< height
(constuint8_t*)color_p);
}
/*IMPORTANT!!!
*Inform the graphics library that you are ready with the flushing*/
lv_disp_flush_ready(disp_drv);
}
/**
fn int32_t GLCD_DrawBitmap (uint32_t x, uint32_t y, uint32_t width, uint32_t height, const uint8_t *bitmap)
rief Draw bitmap (bitmap from BMP file without header)
param[in] x Start x position in pixels (0 = left corner)
param[in] y Start y position in pixels (0 = upper corner)
param[in] width Bitmap width in pixels
param[in] height Bitmap height in pixels
param[in] bitmap Bitmap data
eturns
- 0: function succeeded
- -1: function failed
*/
int32_t GLCD_DrawBitmap (uint32_t x,
uint32_t y,
uint32_t width,
uint32_t height,
const uint8_t *bitmap)

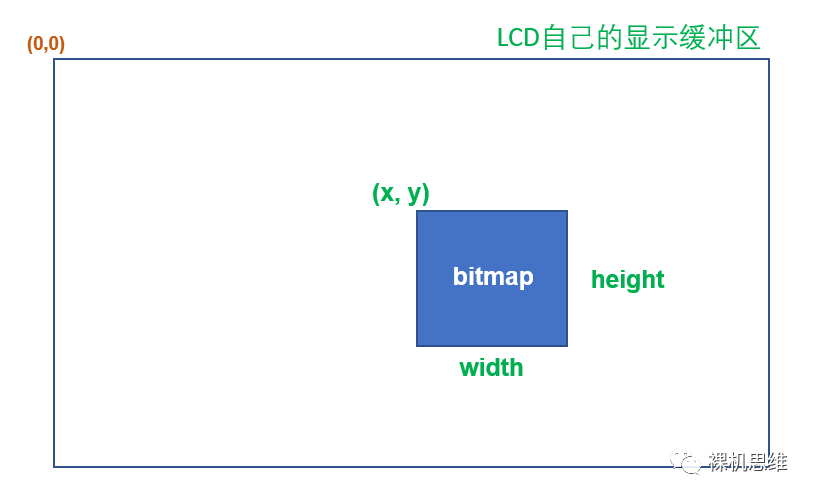

这里，5个参数之间的关系如下图所示：
简单来说，这个函数就是把bitmap指针所指向的“连续存储区域”中保存的像素信息拷贝到LCD的一个指定矩形区域内，这一矩形区域由位置信息（x,y）和体积信息（width，height）共同确定。很多LCD都支持一个叫做“操作窗口”的概念，这里的窗口其实就是上图中的矩形区域——一旦你通过指令设置好了窗口，随后连续写入的像素就会被依次自动填充到指定的矩形区域内（而无需用户去考虑何时进行折行的问题）。
此外，如果你有幸使用带LCD控制器的芯片——LCD的显示缓冲区被直接映射到Cortex-M芯片的4GB地址空间中，则我们可以使用简单的存储器读写操作来实现上述函数，以STM32F746G-Discovery开发板为例：
//!STM32F746G-Discovery
#define GLCD_WIDTH 480
#define GLCD_HEIGHT 272
#defineLCD_DB_ADDR 0xC0000000
#define LCD_DB_PTR ((volatile uint16_t *)LCD_DB_ADDR)
int32_t GLCD_DrawBitmap (uint32_t x,
uint32_t y,
uint32_t width,
uint32_t height,
const uint8_t *bitmap)
{
volatileuint16_t*phwDes=LCD_DB_PTR+y*GLCD_WIDTH+x;
const uint16_t *phwSrc = (const uint16_t *)bitmap;
for (int_fast16_t i = 0; i < height; i++) {
memcpy ((uint16_t *)phwDes, phwSrc, width * 2);
phwSrc += width;
phwDes += GLCD_WIDTH;
}
return 0;
}
7、在 main.c 中加入对 lv_port_disp_template.h 的引用：
8、在main()函数中对LVGL进行初始化：
int main(void)
{
...
lv_init();
lv_port_disp_init();
...
while(1) {
}
}
至此，我们就完成了LVGL在MDK工程的部署。是不是特别简单？
【时间相关的移植】
让lvgl 知道从复位开始经历了多少毫秒
以差不多5ms为间隔，调用函数lv_timer_handler() 来进行事件处理（包括刷新）
依据平台的不同，小伙伴们当然有自己的解决方案。这里，我推荐一个MDK环境下基于perf_counter的方案，它更通用，也更简单。关于它的使用文章，小伙伴可以参考《【喂到嘴边了的模块】超级嵌入式系统“性能/时间”工具箱》，这里就不再赘述。 步骤一：获取 perf_counter 的cmsis-pack
关注公众号【裸机思维】后，向后台发送关键字“perf_counter”获取对应的cmsis-pack网盘链接。下载后安装。
步骤二：在工程中部署 perf_counter

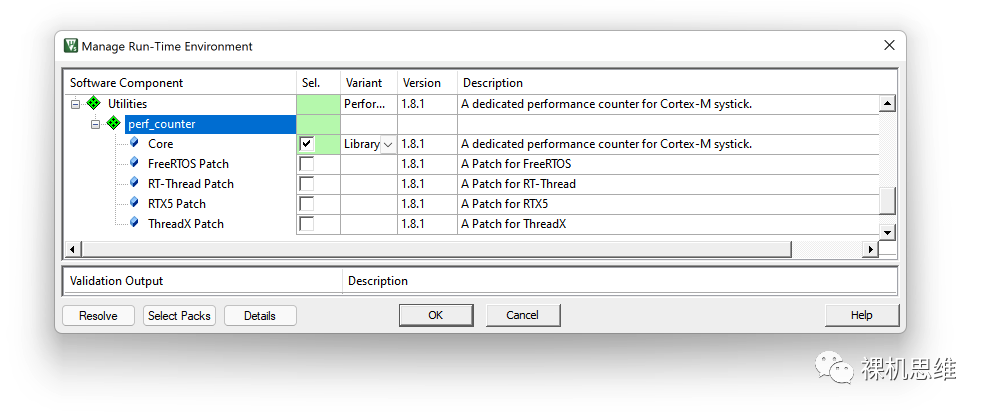

打开RTE配置窗口，找到 Utilities 后展开，选中 perf_counter的 Core：
intmain(void)
{
/*配置MCU的系统时钟频率 */
/*重要：更新 SystemCoreClock 变量*/
SystemCoreClockUpdate();
/*初始化perf_counter*/
init_cycle_counter(true);
...
while(1) {
}
...
}
需要特别说明的是：
调用 init_cycle_counter() 之前，最好通过 SystemCoreClockUpdate() 来将当前的系统频率更新到关键全局变量 SystemCoreClock 上。你当然也可以自己用赋值语句来做，比如：
extern uint32_t SystemCoreClock;
SystemCoreClock=72000000ul; /* 72MHz */
如果你已经有应用或者RTOS占用了SysTick（一般都是这样），则应该将 true 传递给 init_cycle_counter() 作为参数——告诉 perf_counter SysTick已经被占用了；反之则应该传递 false，此时 perf_counter 会用最大值 0x00FFFFFF来初始化SysTick。
步骤三：更新超级循环
最新版本的LVGL为用户提供了一个全新的方式来周期性的刷新 LVGL任务函数：lv_timer_handler_run_in_period(毫秒数)。无论是裸机还是RTOS环境，你都可以简单的将其插入超级循环中——以指定的ms数为间隔刷新LVGL的任务函数，例如：
int main(void)
{
...
lv_init();
lv_port_disp_init();
lv_port_indev_init();
...
while(1){
lv_timer_handler_run_in_period(LV_DISP_DEF_REFR_PERIOD);
}
}
【跑分从未如此简单】

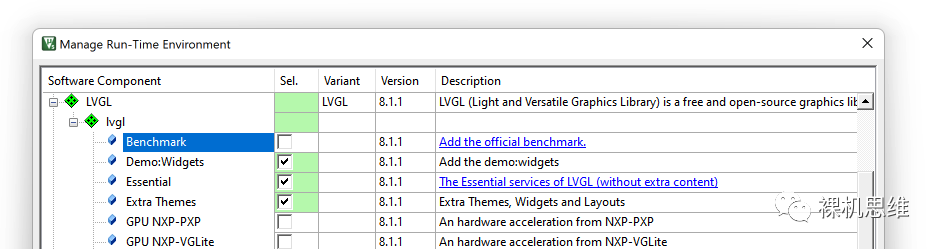

在main.c 中加入对lv_demo_benchmark.h 的“间接”引用：
在 LVGL 初始化代码后，加入benchmark 无脑入口函数：
int main(void)
{
lv_init();
lv_port_disp_init();
lv_demo_benchmark();
while(1) {
lv_timer_handler_run_in_period(5);
}
}
编译，运行，走起：

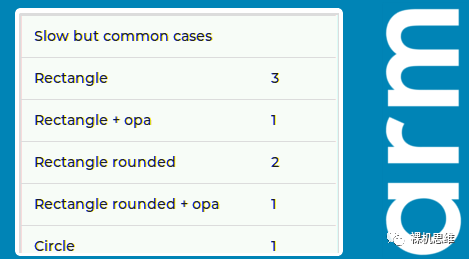

嗯…… Slow but common case……
最新的 benchmark 允许我们通过lv_demo_benchmark_set_finished_cb()注册一个回调函数——用于告知我们所有测试已经完成：
static void on_benchmark_finished(void)
{
}
int main(void)
{
lv_init();
lv_port_disp_init();
lv_port_indev_init();
lv_demo_benchmark_set_finished_cb(&on_benchmark_finished);
lv_demo_benchmark();
//lv_demo_benchmark_set_max_speed(true);
//lv_demo_benchmark_run_scene(43);//runsceneno31
while(1) {
lv_timer_handler();
}
}
如果我们对具体某一个测试场景感兴趣，还可以在注释掉 lv_demo_benchmark()后通过函数lv_demo_benchmark_run_scene() 来运行指定编号的场景。
【装逼从未如此简单】
在main.c中加入对lv_demo_widgets.h的“间接”引用：
在 LVGL 初始化代码后，加入Demo Widgets的无脑入口函数：
int main(void)
{
lv_init();
lv_port_disp_init();
lv_demo_benchmark();
lv_demo_widgets();
while(1) {
lv_timer_handler_run_in_period(5);
}
}
需要特别注意的是：要跑这个Demo，Stack（栈）不能小于 4K，切记，切记！

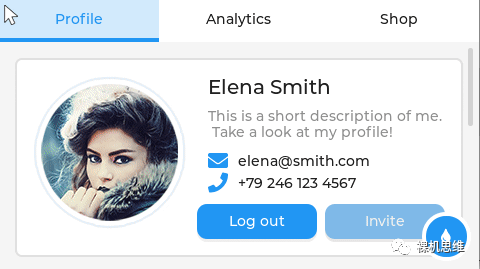

编译，运行，走起：
【说在后面的话】
此外，如果你是Raspberry Pi Pico的爱好者，还可以参考这个官方仓库（“又”是我维护的哦）：
https://github.com/lvgl/lv_port_raspberry_pi_pico_mdk
如果他对你有所帮助的话，还请赏赐个Star呀。
