嵌入式Linux设备开启无线AP/无线接入点的方法

前言

本篇博文我们来分享嵌入式Linux设备开启无线AP/无线接入点（Wireless Access Point）的方法。

什么情况下会用到无线AP？

我最近的工作中有如下两种情况需要用到：

（1）AP配网。设备热点配网，智能硬件处于AP模式，手机作为STA连接到处于AP模式的智能硬件后组成局域网。此时，手机就可以通过局域网把设备即将连接的路由的ssid和pwd信息至智能硬件，智能硬件接收后，连接路由器，完成配网。

（2）把废旧不用的板子作为开启无线AP组建各设备的局域网通信。对于移动机器人的开发来说，设备实际工作过程中，无线调试无疑是最方便的。

因为设备一直处于运动状态，如果接着有线，电脑需要跟着设备跑，很不方便。因为我们调试时，对路由器的需求比较大，而路由器比较有限，所以我把废旧不用的板子配成了无线AP模式。

经过实测，相同距离，旧板子局域网通信速度略低于我们路由器，但不影响我们作为调试时使用。

嵌入式Linux设备，要开启无线接入点需要准备如下四个文件：

hostapd：一个用户态用于AP和认证服务器的守护进程。

hostapd.conf：hostapd配置文件，包含无线AP的名称、密码等信息。

udhcpd：dhcp拨号的服务器端。

udhcpd.conf：udhcpd配置文件，配置网关地址及IP地址的范围。

其中，hostapd、udhcpd工具busybox中包含有。当然，也可以自己下载源码进行编译，方法可参照我们往期的博文：

远程登陆开发板：RTL8723驱动移植+wpa_supplicant移植+SSH移植，编译方法都是大同小异的。

注意区分：udhcpc、udhcpd工具。

udhcpc是dhcp拨号的客户端。设备作为STA时，用于自动获取IP。

udhcpd是dhcp拨号的服务器端。设备作为AP时，用于自动分配IP。

其中，我们的往期博文如何实现程序开机自启动？中有用到udhcpc，本博文中我们用的是udhcpd。

下面我们来看hostapd及udhcpd的配置文件如何配置：

hostapd配置文件

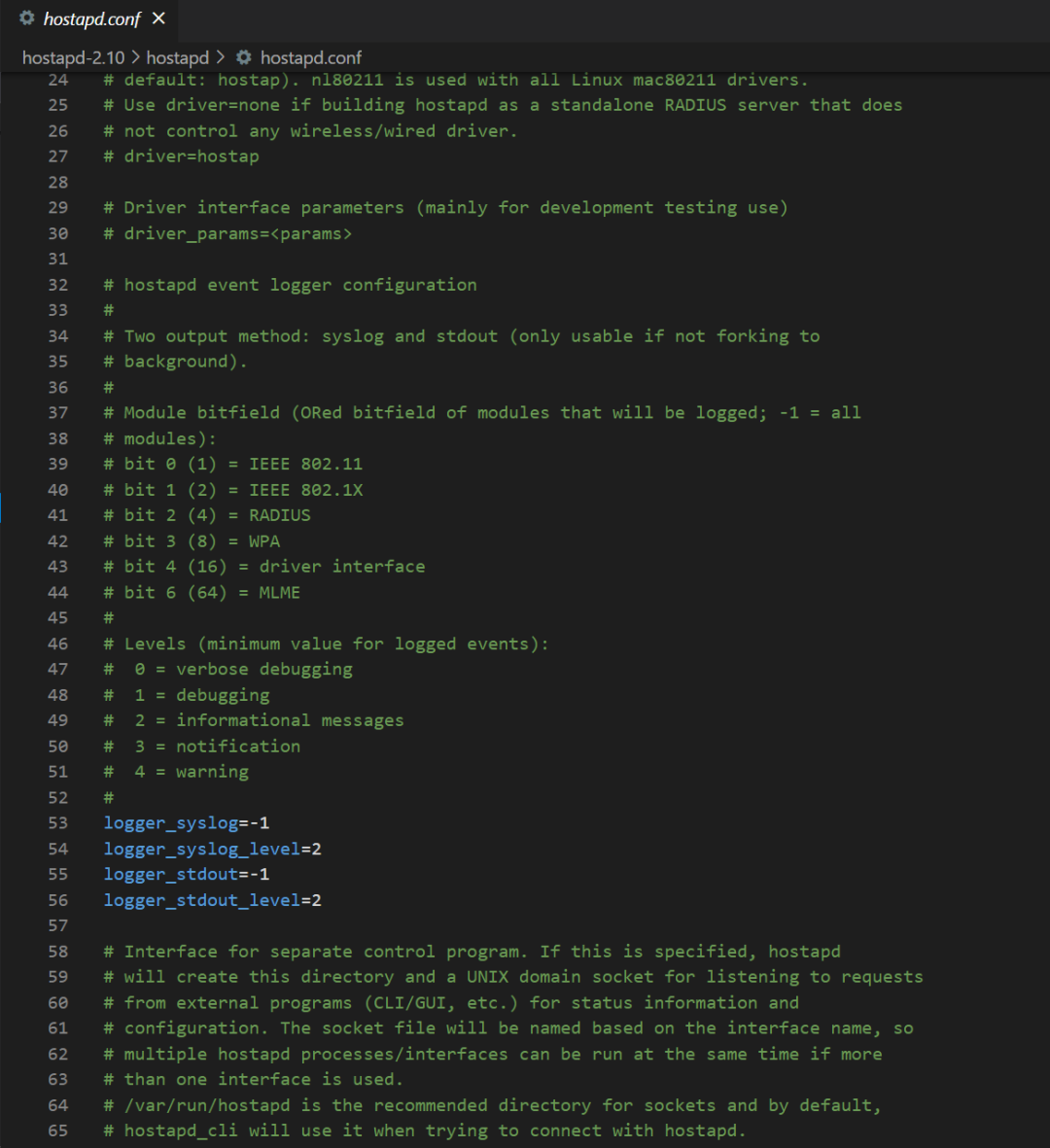

hostapd的配置文件可参考hostapd源码下的hostapd.conf：

里面的内容很多，实际中我们可能用不到那么多配置，我们可以删减、修改，只保留我们所需的配置。

我们删减修改之后得到：

左右滑动查看全部代码>>>

#APnetdevicename
interface=wlan0

#SSIDtobeusedinIEEE802.11managementframes
ssid=LinuxZn_AP

#Driverinterfacetype(hostap/wired/none/nl80211/bsd);
#default:hostap).nl80211isusedwithallLinuxmac80211drivers.
#Usedriver=noneifbuildinghostapdasastandaloneRADIUSserverthatdoes
#notcontrolanywireless/wireddriver.
driver=nl80211

#Interfaceforseparatecontrolprogram.
#/var/run/hostapdistherecommendeddirectoryforsocketsandbydefault,
#hostapd_cliwilluseitwhentryingtoconnectwithhostapd.
ctrl_interface=/var/run/hostapd

#Channelnumber(IEEE802.11)
channel=5

#ieee80211n:WhetherIEEE802.11n(HT)isenabled
#0=disabled(default)
#1=enabled
#Note:YouwillalsoneedtoenableWMMforfullHTfunctionality.
#Note:hw_mode=g(2.4GHz)andhw_mode=a(5GHz)isusedtospecifytheband.
ieee80211n=1
hw_mode=g

#SendemptySSIDinbeaconsandignoreproberequestframesthatdonot
#specifyfullSSID,i.e.,requirestationstoknowSSID.
#default:disabled(0)
#1=sendempty(length=0)SSIDinbeaconandignoreproberequestfor
#broadcastSSID
#2=clearSSID(ASCII0),butkeeptheoriginallength(thismayberequired
#withsomeclientsthatdonotsupportemptySSID)andignoreprobe
#requestsforbroadcastSSID
ignore_broadcast_ssid=0

#WPA/IEEE802.11iconfiguration
wpa=2
wpa_passphrase=12345678
wpa_key_mgmt=WPA-PSK
rsn_pairwise=CCMP

该文件主要配置了：

所用网卡：wlan0

AP名称：LinuxZn_AP

AP密码：12345678

加密：WPA2

频段：2.4GHz

我们把hostapd.conf配置文件我们放到板子上的/etc目录下备用：

udhcpd配置文件

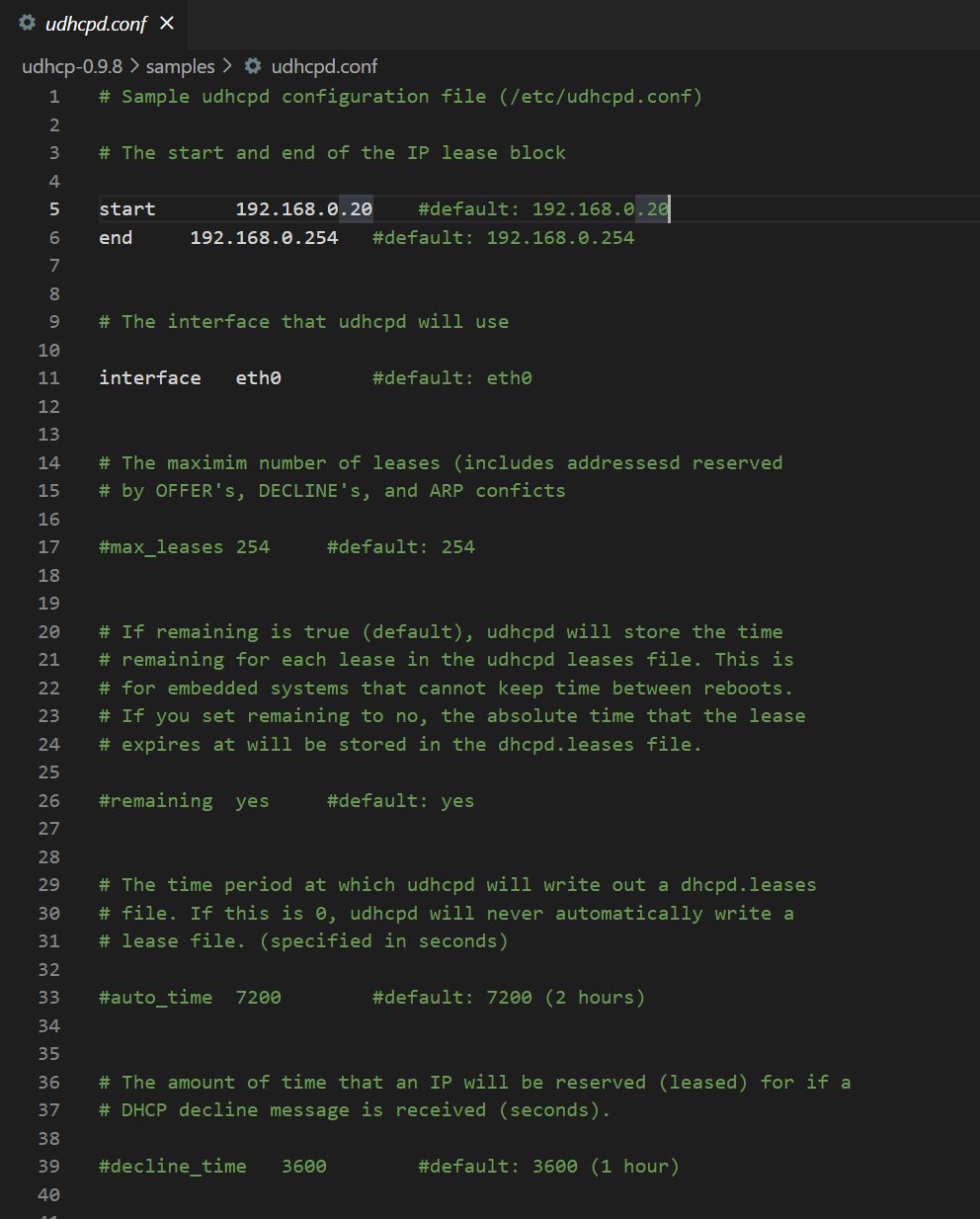

udhcpd的配置文件可参考udhcpd源码下的udhcpd.conf：

同样的，我们只保留如下内容：

左右滑动查看全部代码>>>

#ThestartandendoftheIPleaseblock
start192.168.3.2
end192.168.3.254

#Theinterfacethatudhcpdwilluse
interfacewlan0

optdns114.114.114.114
optionsubnet255.255.255.0
optrouter192.168.3.1
optiondomainlocal
optionlease864000#10daysofseconds

该文件主要配置了：

所能分配的IP地址的范围为：192.168.3.2~192.168.3.254

网卡接口：wlan0

网关地址：192.168.3.1

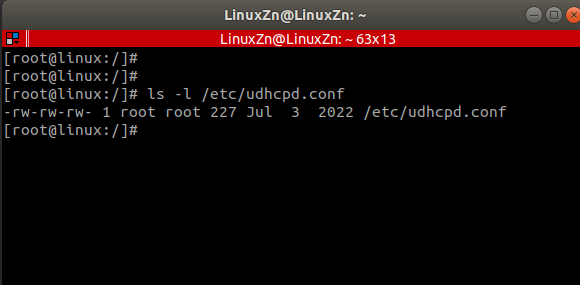

我们把udhcpd.conf配置文件放到板子上的/etc目录下备用：

开启热点

有了以上工具及相关配置文件之后，还需要进行一些操作，才可以开启我们的热点，我们把这些操作写成脚本：

start_ap.sh：

左右滑动查看全部代码>>>

#!/bin/bash

#杀掉网卡操作相关的进程
killallwpa_supplicantudhcpcdhcpcddnsmasqudhcpdhostapd>/dev/null2>&1

#禁用网卡
ifconfigwlan0down

#启用网卡
ifconfigwlan0up

#给无线网卡设置IP地址（网关地址）
ifconfigwlan0192.168.3.1

#启动DHCP
udhcpd/etc/udhcpd.conf

#启动热点
hostapd/etc/hostapd.conf-B

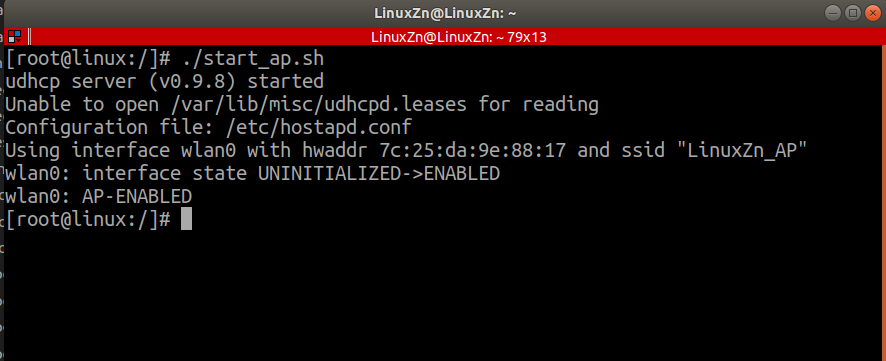

开启热点：
