1.0 I/O 设备模型

绝大部分的嵌入式系统都包括一些 I/O（Input/Output，输入 / 输出）设备，例如仪器上的数据显示屏、工业设备上的串口通信、数据采集设备上用于保存数据的 Flash 或 SD 卡，以及网络设备的以太网接口等，都是嵌入式系统中容易找到的 I/O 设备例子。

1.1 I/O 设备模型框架

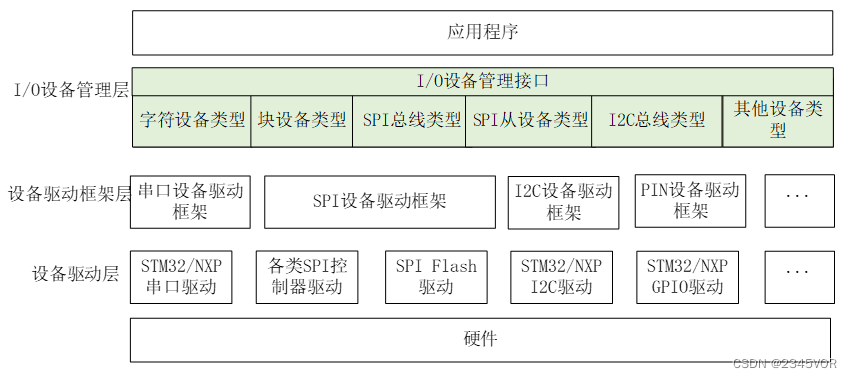

RT-Thread 提供了一套简单的 I/O 设备模型框架，如下图所示，它位于硬件和应用程序之间，共分成三层，从上到下分别是 I/O 设备管理层、设备驱动框架层、设备驱动层。

在这里插入图片描述

应用程序通过 I/O 设备管理接口获得正确的设备驱动，然后通过这个设备驱动与底层 I/O 硬件设备进行数据（或控制）交互。

1.2 I/O 设备模型

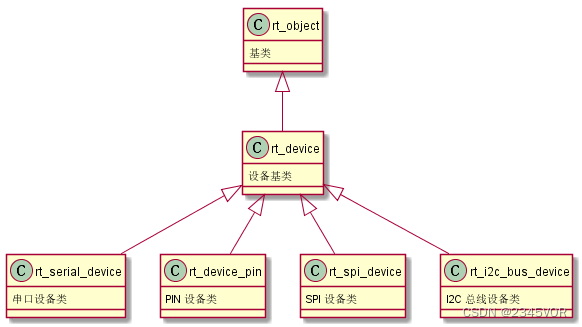

RT-Thread 的设备模型是建立在内核对象模型基础之上的，设备被认为是一类对象，被纳入对象管理器的范畴。每个设备对象都是由基对象派生而来，每个具体设备都可以继承其父类对象的属性，并派生出其私有属性，下图是设备对象的继承和派生关系示意图。

在这里插入图片描述

2. RT-theard配置

2.1 硬件需求

实现功能：

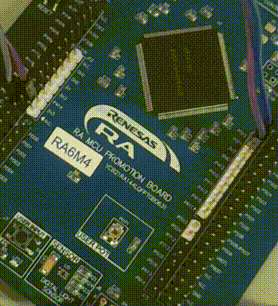

板载按键切换LED3 不同频闪模式。

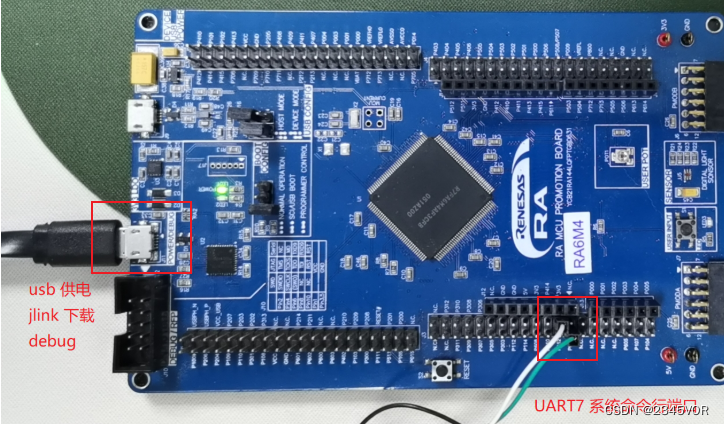

1、RA6M4开发板

在这里插入图片描述

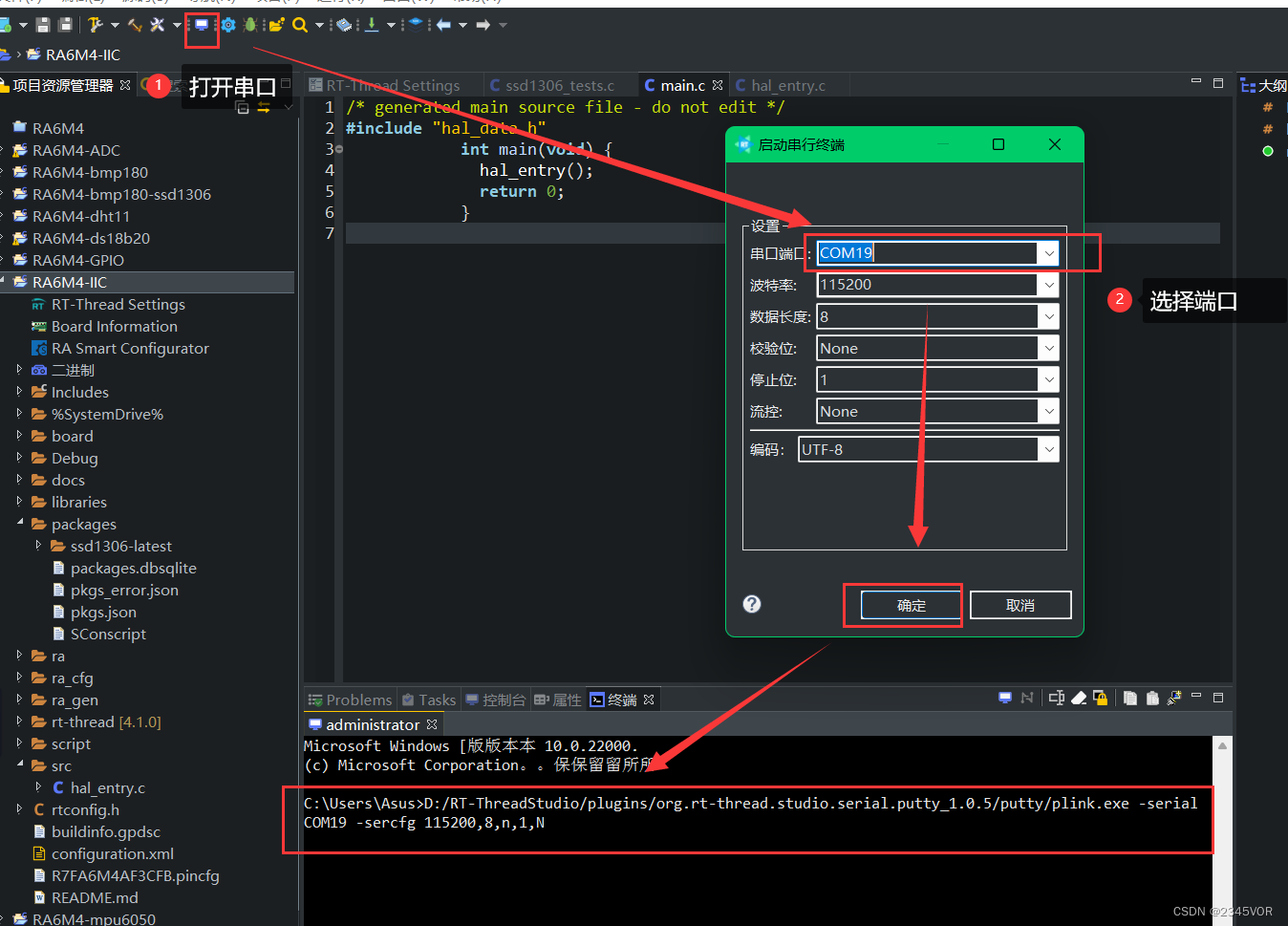

2、USB下载线，ch340串口和附带2根母母线，rx---p613;tx---p614

在这里插入图片描述

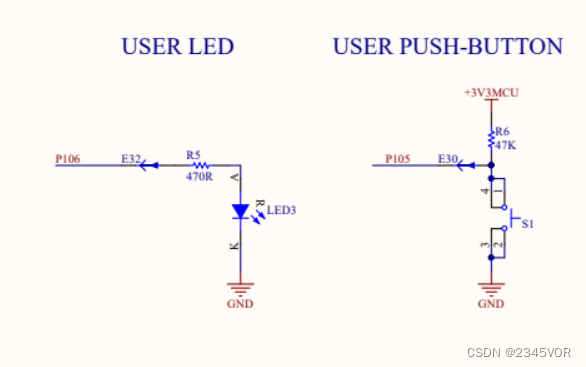

实验中采用按键和LED3都板载的（分别对应p105和p106）

2.2 软件配置

Renesas RA6M4开发板环境配置参照：【基于 RT-Thread Studio的CPK-RA6M4 开发板环境搭建】

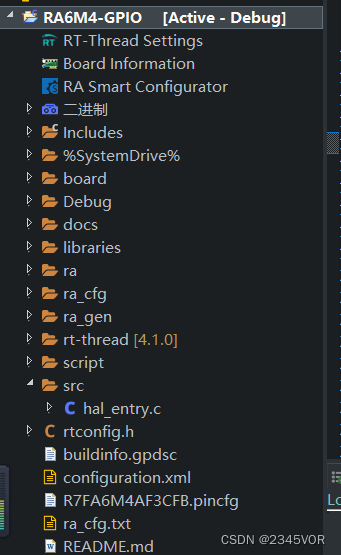

1、新建项目RA6M4-GPIO工程

在这里插入图片描述

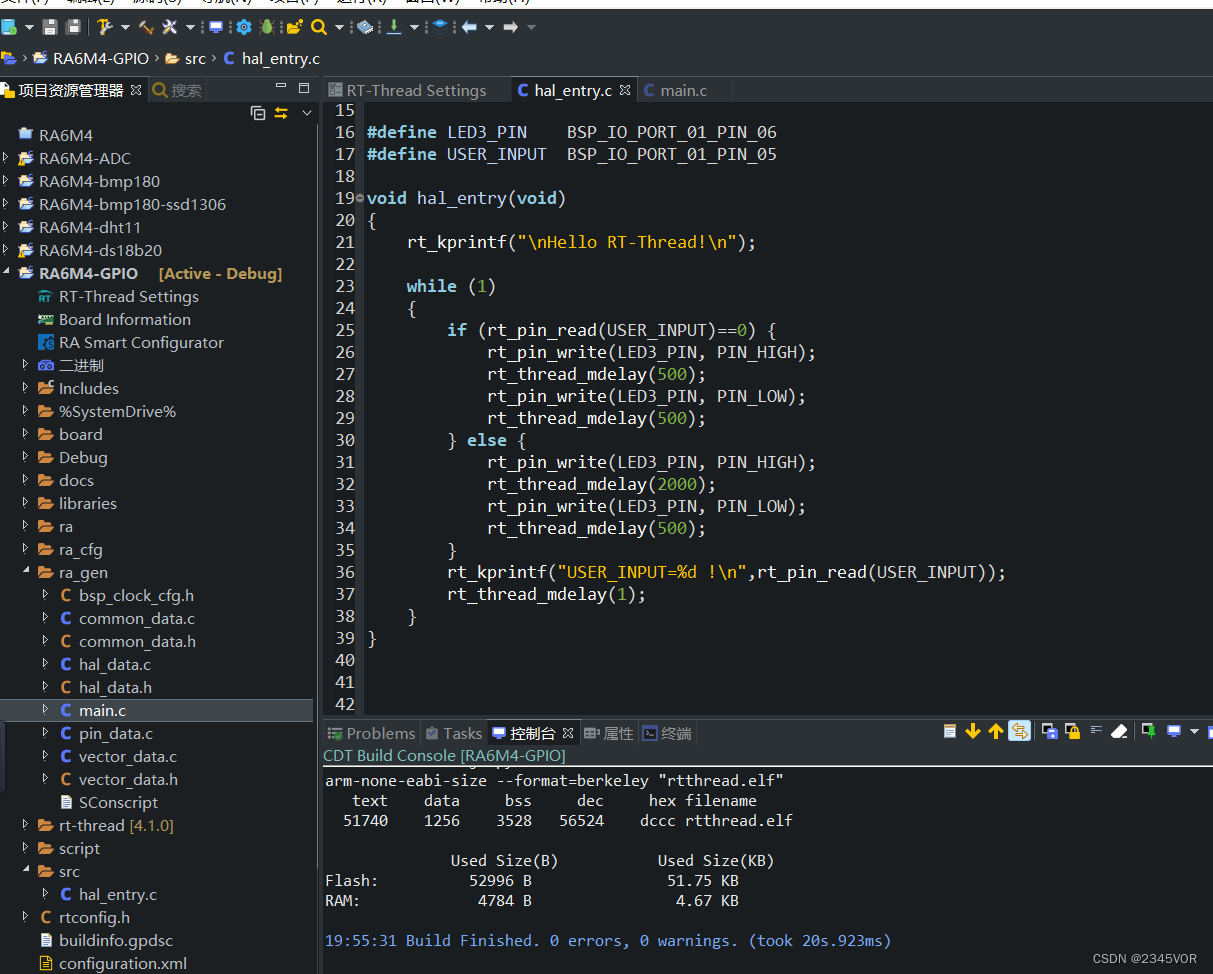

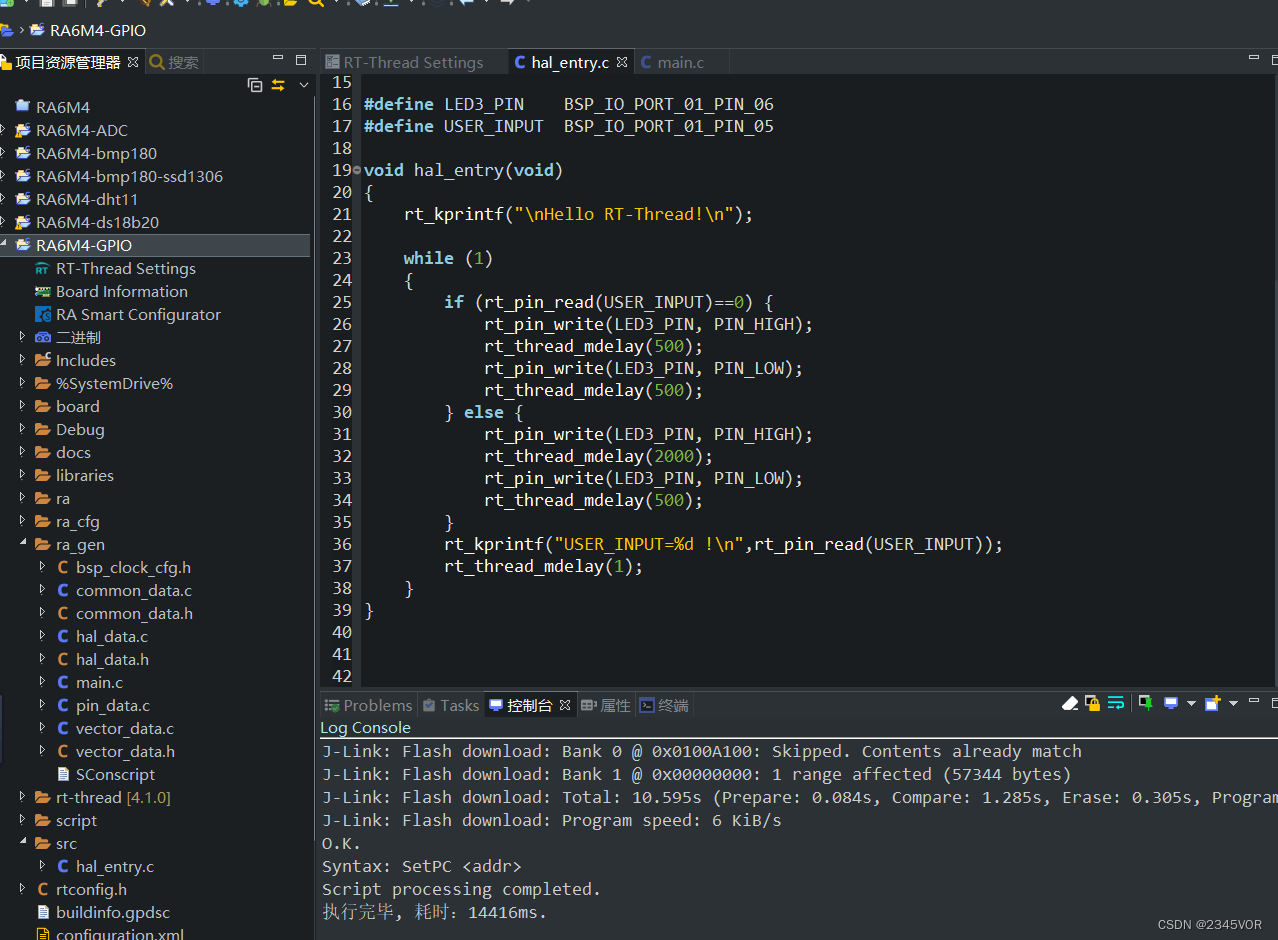

2、修改src文件下的main.c文件，其他不变。

main.c

/*
 * Copyright (c) 2006-2021, RT-Thread Development Team
 *
 * SPDX-License-Identifier: Apache-2.0
 *
 * Change Logs:
 * Date           Author        Notes
 * 2021-10-10     Sherman       first version
 * 2021-11-03     Sherman       Add icu_sample
 */

#include
#include "hal_data.h"
#include

#define LED3_PIN    BSP_IO_PORT_01_PIN_06
#define USER_INPUT  BSP_IO_PORT_01_PIN_05

void hal_entry(void)
{
    rt_kprintf("
Hello RT-Thread!
");

    while (1)
    {
        if (rt_pin_read(USER_INPUT)==0) {
            rt_pin_write(LED3_PIN, PIN_HIGH);
            rt_thread_mdelay(500);
            rt_pin_write(LED3_PIN, PIN_LOW);
            rt_thread_mdelay(500);
        } else {
            rt_pin_write(LED3_PIN, PIN_HIGH);
            rt_thread_mdelay(2000);
            rt_pin_write(LED3_PIN, PIN_LOW);
            rt_thread_mdelay(500);
        }

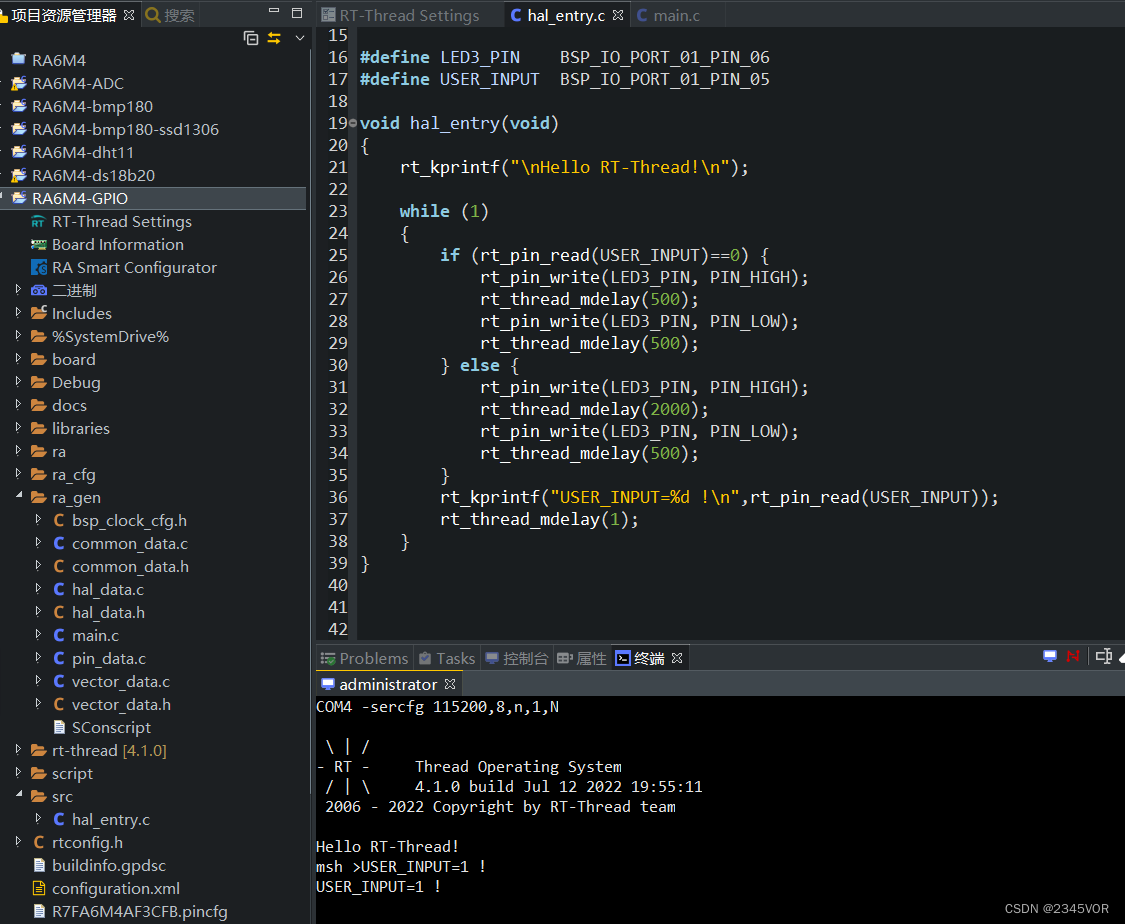

        rt_kprintf("USER_INPUT=%d !
",rt_pin_read(USER_INPUT));
        rt_thread_mdelay(1);
    }
}
