鸿蒙上点亮LED灯

上一篇我们成功的在鸿蒙开发板上输出了 Hello World！这一篇将带大家点亮 LED 灯。

本文重点：

如何编写点亮 LED 灯程序

如何编译烧录点亮 LED 灯程序

如何调试点亮 LED 灯程序

步骤

步骤一：添加点亮 LED 源码文件



①新增 my_led 文件夹

在 ./applications/BearPi/BearPi-HM_Nanomple 路径下新建一个 my_led 目录，用于存放业务源码文件。

②新增 led_example.c 文件

在 ./applications/BearPi/BearPi-HM_Nanomple/my_led 路径下新建一个 led_example.c 文件，该文件为业务源码文件。

③新增 BUILD.gn 文件

在 ./applications/BearPi/BearPi-HM_Nanomple/my_led 路径下新建一个 BUILD.gn 文件，该文件为业务源码编译脚本。

步骤二：添加点亮 LED 灯源码



代码如下：

#include
#include
#include"ohos_init.h"
#include"wifiiot_gpio.h"
#include"wifiiot_gpio_ex.h"
voidled(void)
{
GpioInit();//初始化GPIO
IoSetFunc(WIFI_IOT_IO_NAME_GPIO_2,WIFI_IOT_IO_FUNC_GPIO_2_GPIO);//设置GPIO_2的复用功能为普通GPIO
GpioSetDir(WIFI_IOT_IO_NAME_GPIO_2,WIFI_IOT_GPIO_DIR_OUT);//设置GPIO_2为输出模式
GpioSetOutputVal(WIFI_IOT_IO_NAME_GPIO_2,1);//设置GPIO_2输出高电平点亮LED灯
}
APP_FEATURE_INIT(led);

步骤三：编写业务编译构建文件 BUILD.gn

编写用于将业务构建成静态库的 BUILD.gn 文件：

在 ./applications/BearPi/BearPi-HM_Nanomple/my_led 下的 BUILD.gn 文件中添加如下代码：

static_library("myled"){
sources=[
"led.c"
]
include_dirs=[
"//utils/native/lite/include",
"//base/iot_hardware/interfaces/kits/wifiiot_lite"
]
}

static_library 中指定业务模块的编译结果，为静态库文件 libmyled.a，开发者根据实际情况完成填写。

sources 中指定静态库 .a 所依赖的 .c 文件及其路径，若路径中包含"//"则表示绝对路径（此处为代码根路径），若不包含"//"则表示相对路径。

include_dirs 中指定 source 所需要依赖的 .h 文件路径。

步骤四：编写模块编译构建文件 BUILD.gn

编写模块 BUILD.gn 文件，指定需参与构建的特性模块。

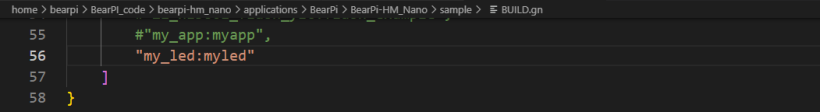

在 ./applications/BearPi/BearPi-HM_Nanomple 下的 BUILD.gn 文件中添加如下代码：

import("//build/lite/config/component/lite_component.gni")
lite_component("app"){
features=[
"my_led:myled",
]
}

my_led 是相对路径，指向：

./applications/BearPi/BearPi-HM_Nanomple/my_led/BUILD.gn

./applications/BearPi/BearPi-HM_Nanomple/my_led/BUILD.gn中的static_library("myled")

Led闪烁实验

代码如下：

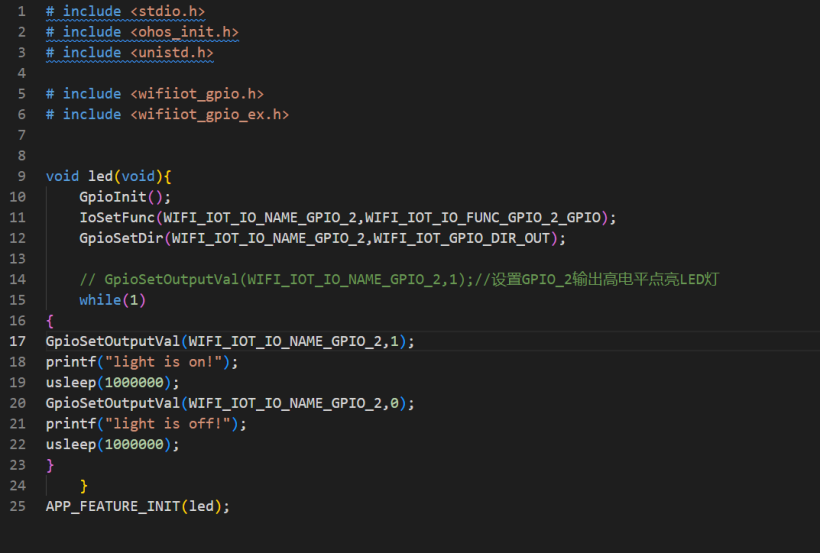

调试LED程序
#include"ohos_init.h"
#include"unistd.h"
#include"wifiiot_gpio.h"
#include"wifiiot_gpio_ex.h"
voidled_delay(void)
{
GpioInit();
IoSetFunc(WIFI_IOT_IO_NAME_GPIO_2,WIFI_IOT_IO_FUNC_GPIO_2_GPIO);
GpioSetDir(WIFI_IOT_IO_NAME_GPIO_2,WIFI_IOT_GPIO_DIR_OUT);
for(inti=0;i< 10; i++)
{
GpioSetOutputVal(WIFI_IOT_IO_NAME_GPIO_2,1);
usleep(1000000);
GpioSetOutputVal(WIFI_IOT_IO_NAME_GPIO_2,0);
usleep(1000000);
}

}
APP_FEATURE_INIT(led_delay);

总结

如下：

#include"ohos_init.h"包含APP_FEATURE_INIT这个函数
"//base/iot_hardware/interfaces/kits/wifiiot_lite"相对路径在Z:homeearpiBearPI_codeearpi-hm_nanoaseiot_hardwareinterfaceskitswifiiot_litewifiiot_gpio_ex.h
Z:homeearpiBearPI_codeearpi-hm_nanoaseiot_hardwareinterfaceskitswifiiot_litewifiiot_gpio.h

IoSetFunc————————》gpio的设置
GpioSetDir———————》gpio的模式

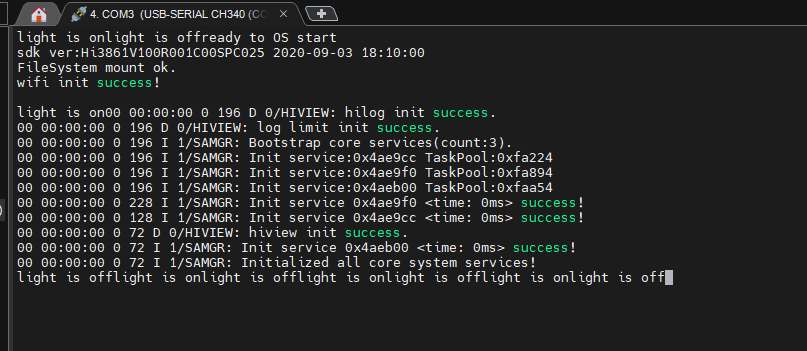

结果如下图：
