概述

本篇文章主要介绍如何使用STM32CubeMX对红外波形进行解码，并通过串口打印。

硬件准备

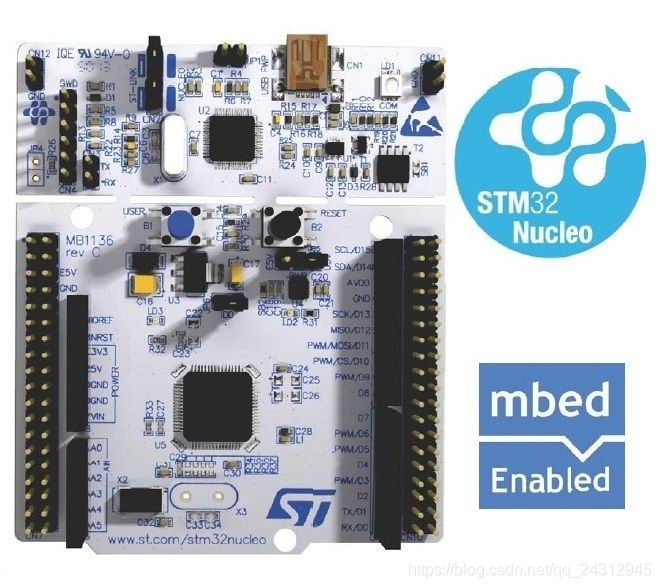

首先需要准备一个开发板，这里我准备的是NUCLEO-F030R8的开发板：

在这里插入图片描述

选择芯片型号

在这里插入图片描述

配置时钟源

HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：在这里插入图片描述

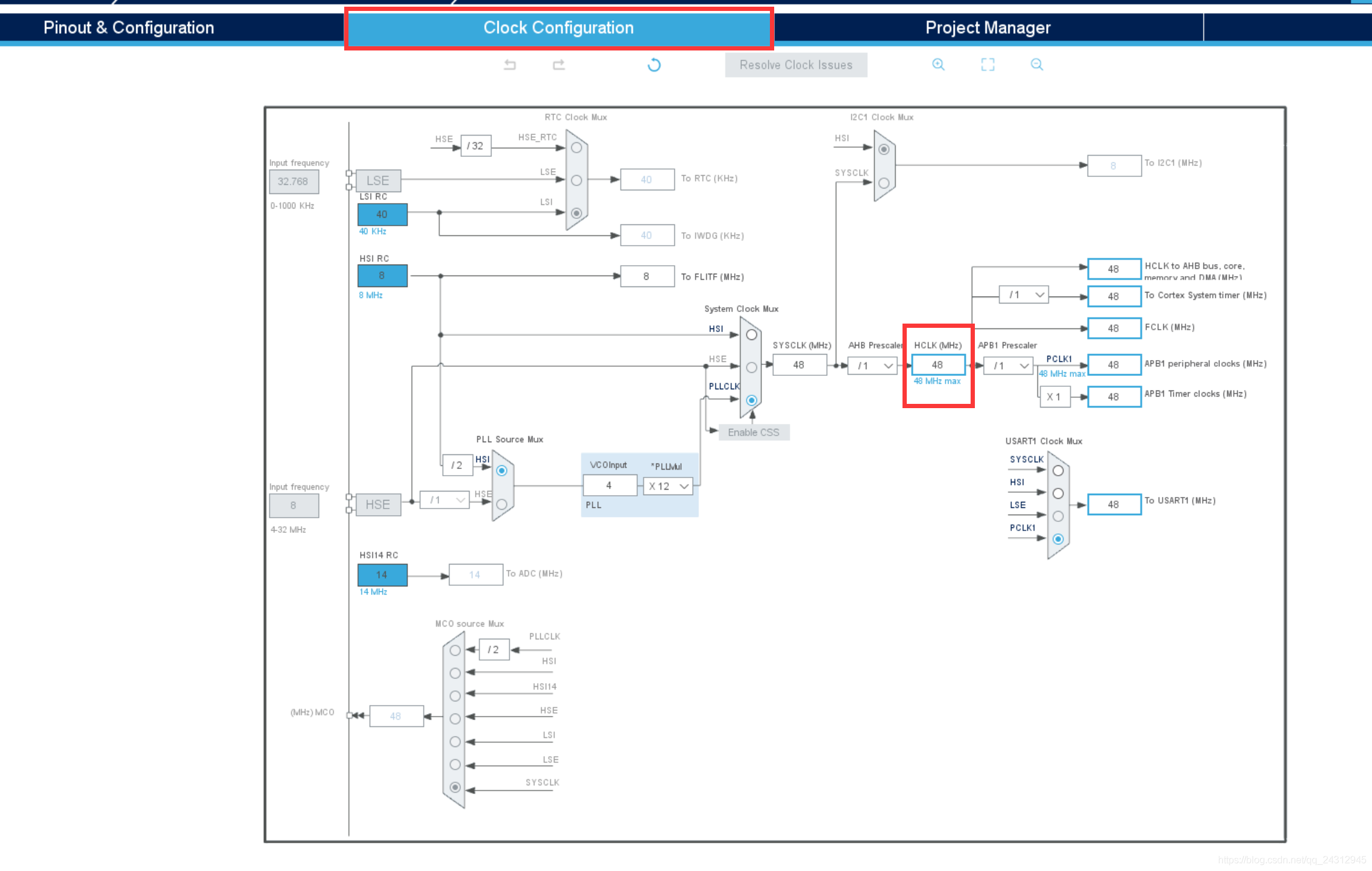

配置时钟树

STM32F0的最高主频到48M，所以配置48即可：

在这里插入图片描述

串口配置

本次实验使用的串口1进行串口通信，波特率配置为115200。

在这里插入图片描述

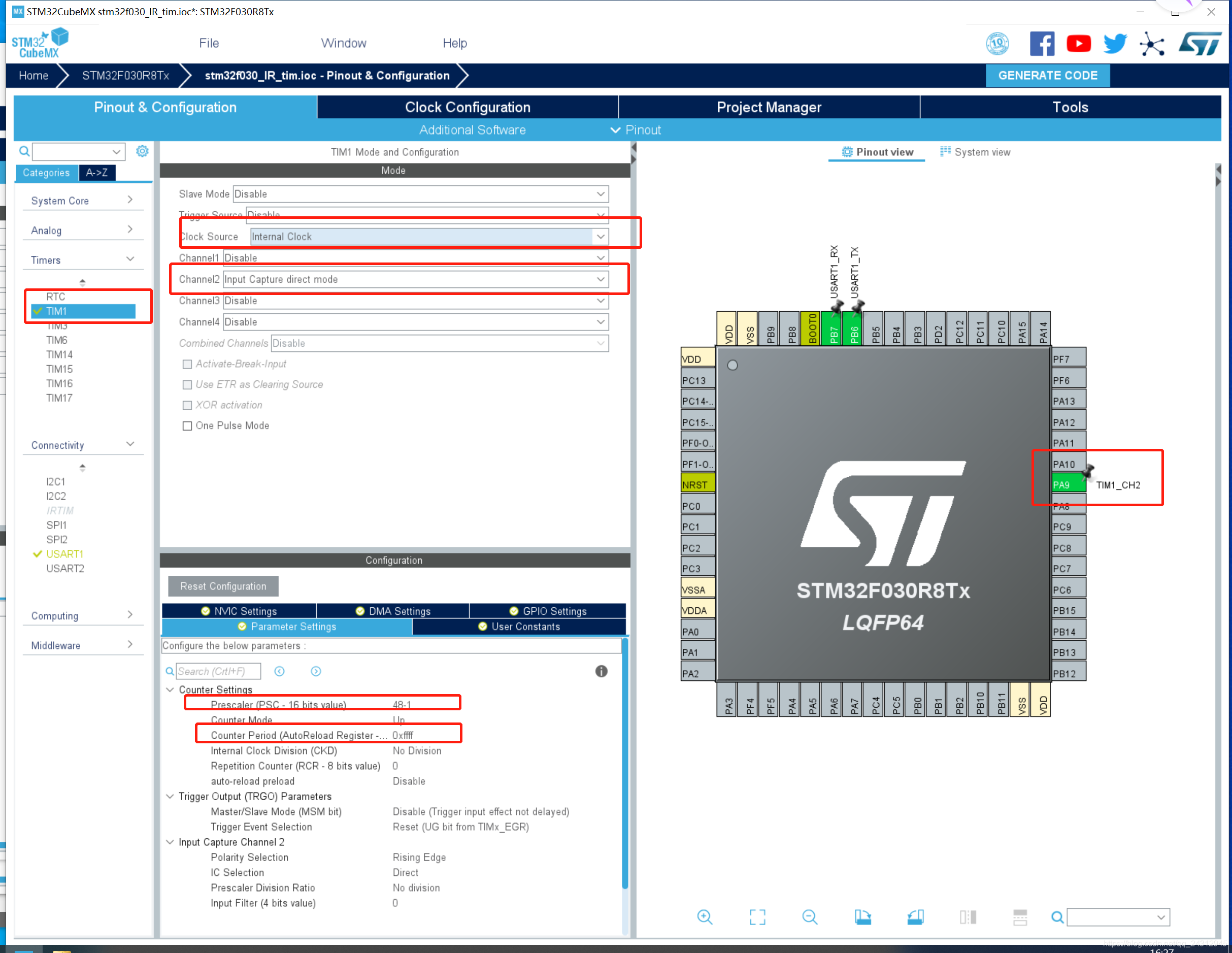

定时器配置

本次使用定时器1的通道2进行检测，配置入下。

在这里插入图片描述

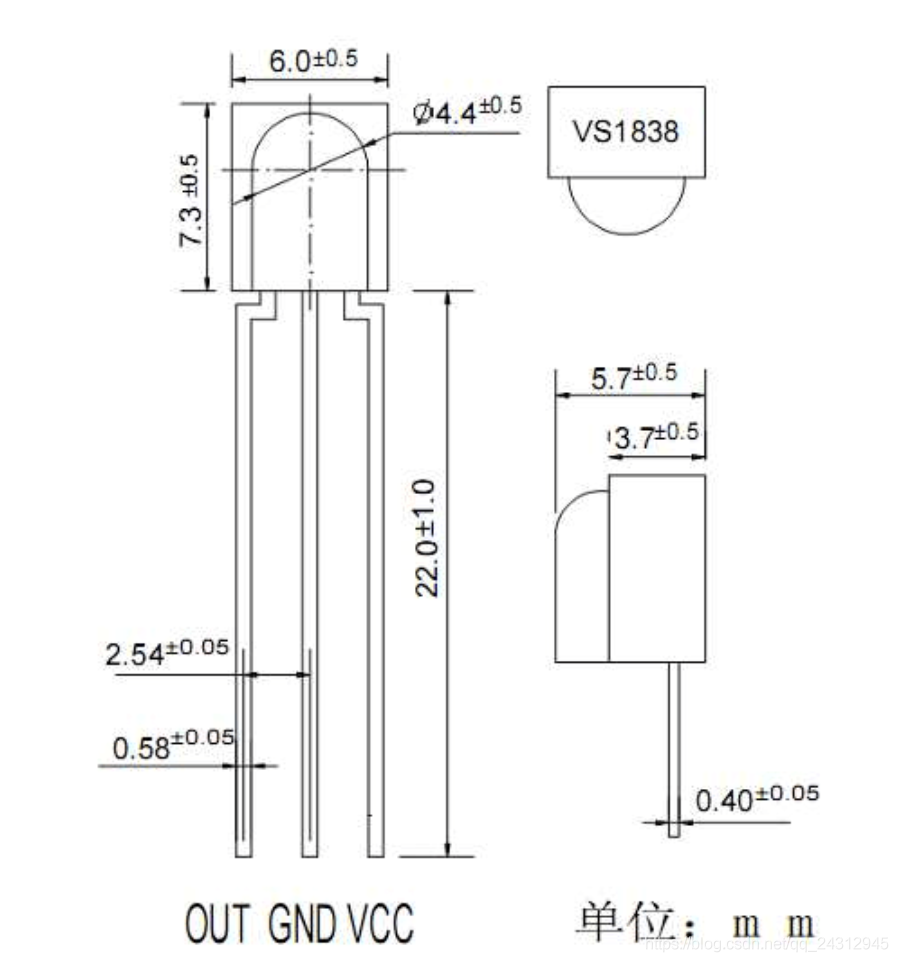

红外接收管

这里使用VS838的接收管，如下所示：

在这里插入图片描述

红外编码

NEC协议载波：38khz

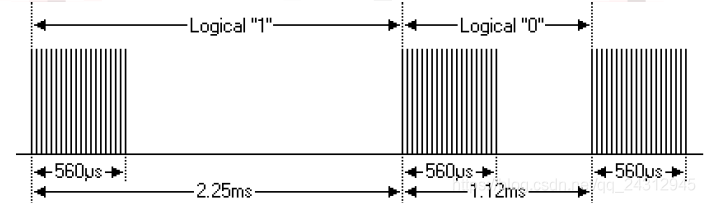

其逻辑1与逻辑0的表示如图所示：

在这里插入图片描述

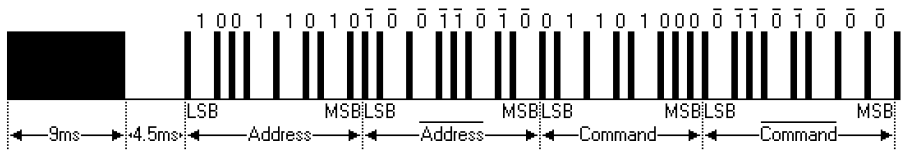

NEC协议格式：

在这里插入图片描述

自定义红外编码

协议如下：

在这里插入图片描述

代码

在main.c中，添加头文件，若不添加会出现 identifier "FILE" is undefined报错。

/* USER CODE BEGIN Includes */
#include "stdio.h"
/* USER CODE END Includes */

红外接收口定义

/* USER CODE BEGIN PTD */
#define IR_IN1 HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_9)
/* USER CODE END PTD */

函数声明和串口重定向：

/* USER CODE BEGIN PFP */
#ifdef __GNUC__
#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)
#else
#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)
#endif /* __GNUC__ */
PUTCHAR_PROTOTYPE
{
    HAL_UART_Transmit(&huart1 , (uint8_t *)&ch, 1, 0xFFFF);
    return ch;
}
/* USER CODE END PFP */

/* USER CODE BEGIN 0 */
uint32_t OrderData = 0;
uint8_t ReadyFlag = 0;
uint8_t OK = 0;
/* USER CODE END 0 */

定时器配置

/* USER CODE BEGIN 2 */
    HAL_TIM_Base_Start_IT(&htim1);//启动定时器
    HAL_TIM_IC_Start_IT(&htim1,TIM_CHANNEL_2);//函数用于使能定时器某一通道的输入捕获功能,并使能相应的中断
    printf("IR Capture !!
");
  /* USER CODE END 2 *

红外接收代码

[4400,5000]是用于捕获4.5ms的信号
[550,700]是用于捕获560us的数据0信号
[1100,1250]是用于捕获1120us的数据1信号
[2000,2500]是用于捕获2240us的截止位信号

/* USER CODE BEGIN 4 */
// 捕获中断回调函数，每次捕获到信号就会进入这个回调函数
void HAL_TIM_IC_CaptureCallback(TIM_HandleTypeDef *htim)
{
    uint32_t fallingCount = 0 ; // 下降沿计数
    uint8_t temp = 0 ;
    // 判断是否是定时器1的外部捕获口2
    if(htim->Instance == TIM1)
    {
        // 捕获到了上升沿
        if(IR_IN1)
        {
            __HAL_TIM_SET_CAPTUREPOLARITY(htim, TIM_CHANNEL_2, TIM_INPUTCHANNELPOLARITY_FALLING); // 改变捕获极性为下降沿捕获
            __HAL_TIM_SET_COUNTER(htim, 0); // 计数清零，从头开始计
        }
        else
        {
            fallingCount = HAL_TIM_ReadCapturedValue(htim,TIM_CHANNEL_2); // 读取捕获计数，这个时间即为上升沿持续的时间
            __HAL_TIM_SET_CAPTUREPOLARITY(htim, TIM_CHANNEL_2, TIM_INPUTCHANNELPOLARITY_RISING); // 改变捕获极性为上升沿捕获
            if( ((fallingCount > 4400) && (fallingCount <5000)))
                OK = 1;/// 4.5ms引导电平
            else if (((fallingCount > 550) && (fallingCount < 700)))
            {
                temp = 0;//560 us,数据为0
            }
            else if (((fallingCount > 1100) && (fallingCount < 1250)))
            {

                temp = 1;//1120 us,数据为1
            }

            else if (ReadyFlag==0&& ((fallingCount > 2000) && (fallingCount < 2500)))   //2.240ms截止码
            {
              ReadyFlag = 1 ;
                OK = 0;
            }
            if(OK)
            {
                OrderData <<= 1 ;
                OrderData += temp ;
                KeyCount = 0; // 按键次数
            }
        }
    }
}
/* USER CODE END 4 */

主函数

/* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
        if(ReadyFlag)
        {

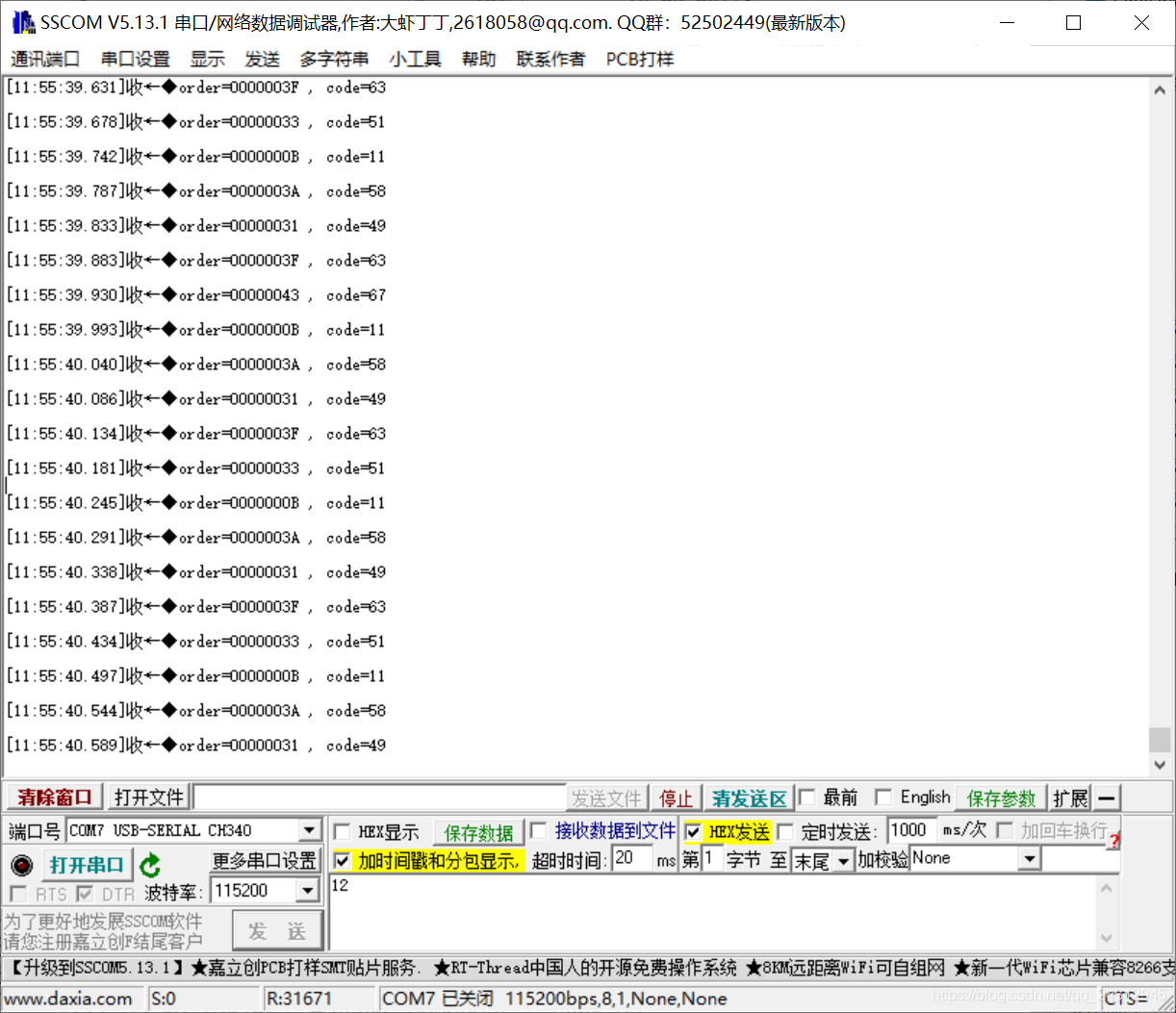

            printf("order=%08X , code=%d
",OrderData,OrderData);
            OrderData = 0;
            OK = 0;
            ReadyFlag = 0;
        }
  }
  /* USER CODE END 3 */
