【实用工具】解决PCB设计难题,痛击风险漏洞

时间:2022-10-13 17:03

人气:

作者:admin

标签:   PCB    解决  实用工具

导读:随着电子产品的高速发展,PCB生产中大量使用BGA、QFP、PGA和CSP等高集成度器件,PCB的复杂程度也大大增加,随之而来的PCB设计、制造、测试、焊接以及器件不匹配难题,可能会导致整个...

随着电子产品的高速发展,PCB生产中大量使用BGA、QFP、PGA和CSP等高集成度器件,PCB的复杂程度也大大增加,随之而来的PCB设计、制造、测试、焊接以及器件不匹配难题,可能会导致整个产品工期延误,提高产品的返修率增加成本。

你可能遇到以下问题

当硬件工程师测试时发现一个bug,完了钱白花了。


经过多次评审、验证,你的工作状态可能是这样的


当交付客户后才发现问题可能更糟。


板子画好后Gerber对不对,通孔有没有打,这个检查纯靠眼力,眼睛都看花了吧。


是时候来一款好用的DFM工具了

及早在产品生命周期中发现并解决问题,推荐你使用华秋DFM这款免费PCB设计分析工具,能完成满足工程师个人、公司的PCB DFM评审要求,支持一键DFM分析,所有的生产制造问题统统都可以检查,免去多次重复修改、验证打板过程,时间和效率成本节省近60%!

这款DFM工具有哪些功能?

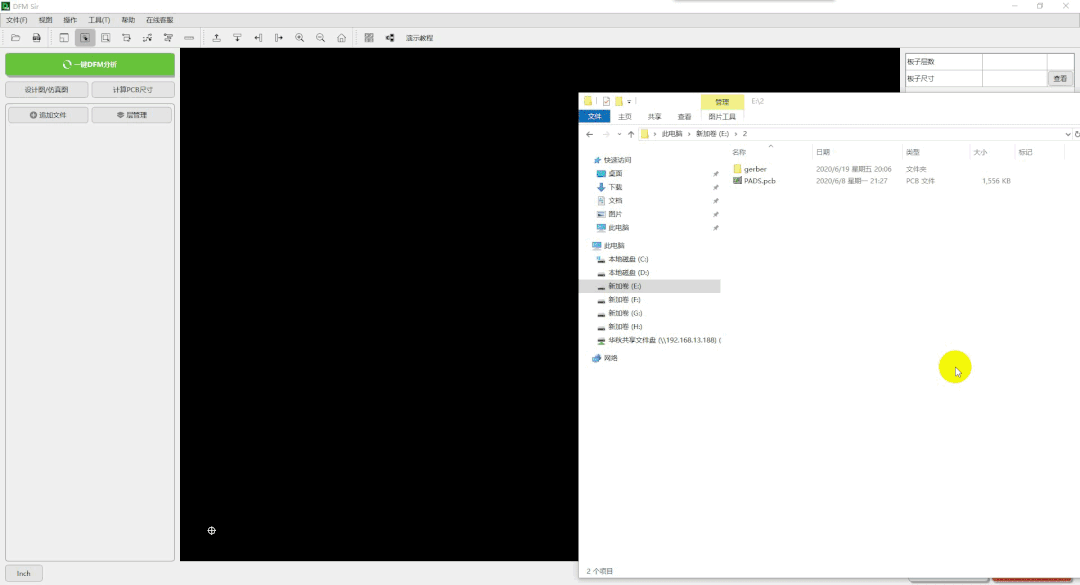

1、智能导入

对于Gerber文件,软件能自动识别层类型,自动调钻孔格式、并对齐;对于PCB文件,软件能直接解析,支持AD/PADS等常用格式。小白都能上手,拖入既可打开,无需繁琐的读文件步骤。


2、图形查看

能涵盖CAM350、Gerbview看图功能,傻瓜式操作,支持实物仿真效果图

3、分析隐患

一键分析常见设计“坑”,并精准定位问题所在,结合设计端问题或生产端问题及影响价格因素等,给出各项优化方案

4、实时计价

依据分析的数据实时计价,并给出价格明细,方便用户在设计时就预知成本,让成本更加“透明”,降本方向更明了。

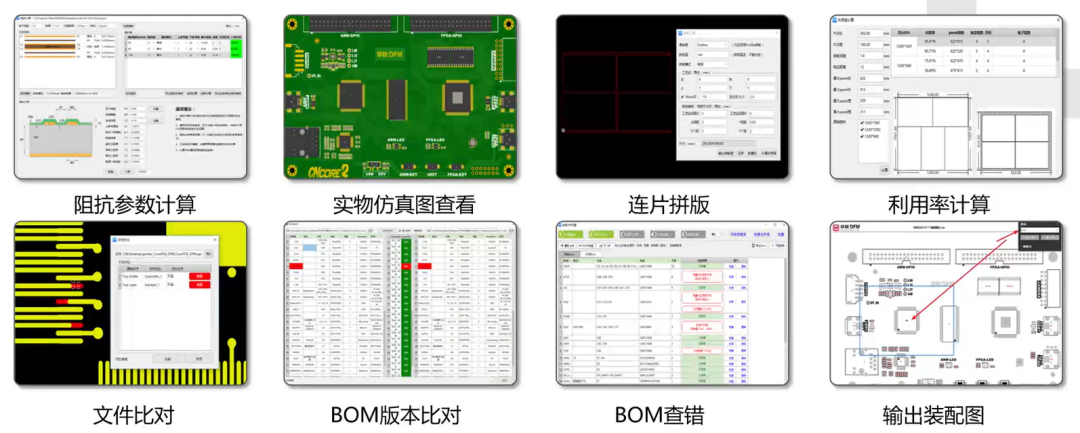

5、实用工具

集成多个实用工具,包括拼板工具、利用率计算、锣程计算、焊点统计等。

6、一键输出

可一键输出altiumDesigner、protel 99se、pads文件类型的Gerber、BOM清单、坐标文件,让技术小白都能成为技术大咖。

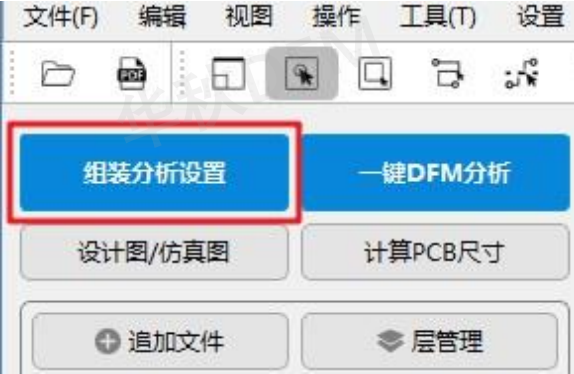

在9月份上线的最新版本中,软件还集成了DFA的功能,工程师准备好生产文件、坐标文件以及BOM表即可完成全面的检查分析。


其中包括:

1、检测BOM与封装是否匹配

2、检测器件与引脚是否匹配

3、检测焊盘大小是否合理

本次更新的内容,加上软件原本的DFM检测功能及多种工具,囊括了工程师常用的多个场景


华秋DFM目前一共可以实现10大类,共234细项的检查!

PCB完成设计后,导入相关文件,通过软件一键检测,即可在最大程度上保证PCB设计的可靠性!

据说这个DFM分析工具,很多大咖都经常用来做设计分析,目前已有20万+工程师在使用,可以说是工程师不可多得的产品研发检验神器

软件下载地址(电脑端下载):

https://dfm.elecfans.com/uploads/software/promoter/hqdfm_fsyzlh.zip
