DP转VGA高清转接器传递高画质影像信号特点

Display to Vga 高清转接器产品/Display to Vga 高清1080P转接线特点：

DisplayPort为新一代影像显示接口技术的规格之一，可将笔记型计算机和消费电子设备连接到显示器，传递高画质影像信号。根据iSuppli的预测，迅速崛起的DisplayPort技术将可望承袭VGA与DVI接口的市场，成为PC领域的主流技术，与主导消费性电子领域的HDMI技术并驾齐驱。这两种技术的并存则创造了于两种接口间讯号传输时电压转换的需求。

产品内置转换芯片，能将DISPLAYPORT的信号转换成HDMI/DVI/VGA信号，并能符合HDMI 1.4版的要求达到10.2G的带宽。如增加HDMI公转DVI母的线或转接头能连接DVI的显示设备且支持1080P。

Display to Vga 高清转接器产品/Display to Vga 高清1080P转接线产品特性：

◇支持DisplayPort v1.1；

◇支持 DisplayPort信号到HDMII信号的转换；

◇支持20pin的DisplayPort接口；

◇支持高达10.8Gbps的视频带宽；

◇最高支持QXGA （1920*1200）分辨率输出；

◇支持1Mbps的双向辅助通道；

◇支持单向、单通道、四线连接；

◇支持热插拔。

◇内置转换芯片，无需外接电源

◇严格按照DisplayPort标准设计，端口采用锁扣设计，信号传输稳定可靠

Display to Vga 高清转接器/Display to Vga 高清1080P转接线产品主要适用所有带DisplayPort接口的电脑，DV，平板，MP4等输出到VGA的显示器投影仪。

CS5212AN设计Display to Vga 高清转接器产品/Display to Vga 高清1080P转接线参数说明：

*视频输入信号：5Volts p-p （TTL）

*最大信号联接范围达到1920x1200， 1080p

*视频扩大器带宽：154MHz/144MHZ

*输入输出联接：

输入：DisplayPort公头20pin；

RGB模拟视频输出：HDMI、DVI、VGA 15PIN母头；

*环保符合ROHS指令；

支持分辨率：800*600，1024*768，1280*720，1280*1024，1920*1080

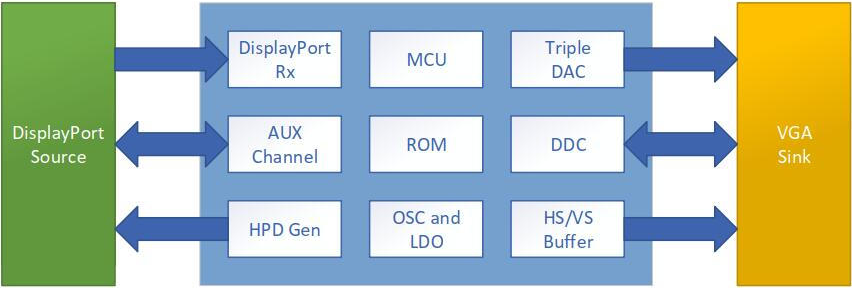

CS5212AN设计Display to Vga 高清转接器产品/Display to Vga 高清1080P转接线产品结构方框图如下：

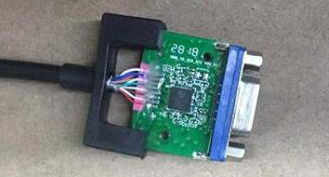

具体CS5212AN设计 Display to Vga 高清转接器产品/Display to Vga 高清1080P转接线产品PCB板图如下：

CS5212AN设计 Display to Vga 高清转接器产品/Display to Vga 高清1080P转接线产品设计原理图如下所示：

以上是/Display to Vga 高清1080P转接线及应用方案可电联。
