基于RT-Thread和AB32VG1开发板实现家庭安全检测功能

时间：2022-06-30 00:36

人气：

作者：admin

导读：基于RT-Thread和中蓝讯科开发板，实现按键触发语音报警和NodeRed收集报警信息并上报腾讯云平台，最后通过手机端的腾讯练练小程序和微信公众号接收到报警信息。...

项目简介

基于RT-Thread和中蓝讯科的AB32VG1开发板实现的家庭安全检测功能，主要包含如下功能：

1、基于RT-Thread操作系统的按键组件，音频播放组件等；

2、基于AB32VG1开发板的语音播放功能；

3、基于Node-Red的串口功能与AB32VG1通讯；

4、连接腾讯云的Explorer平台；

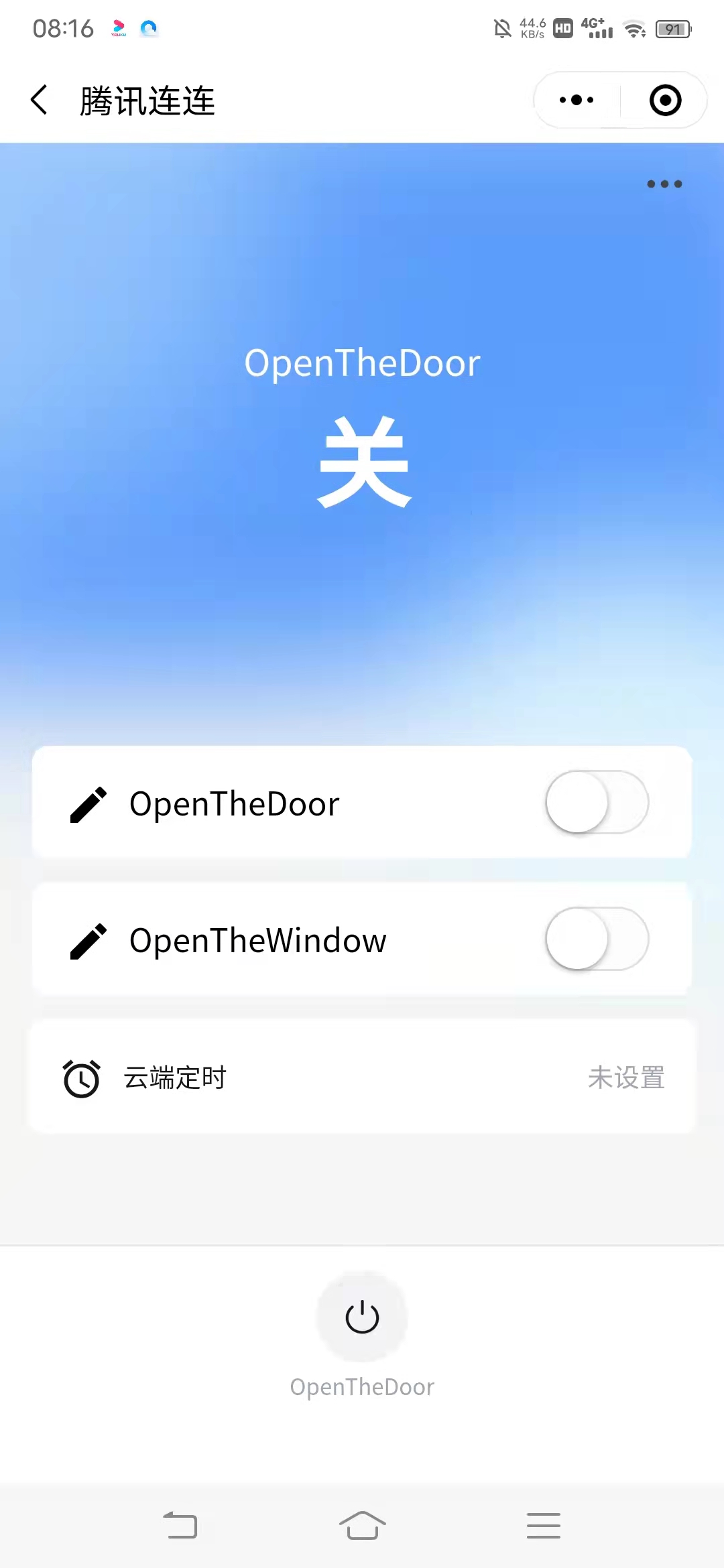

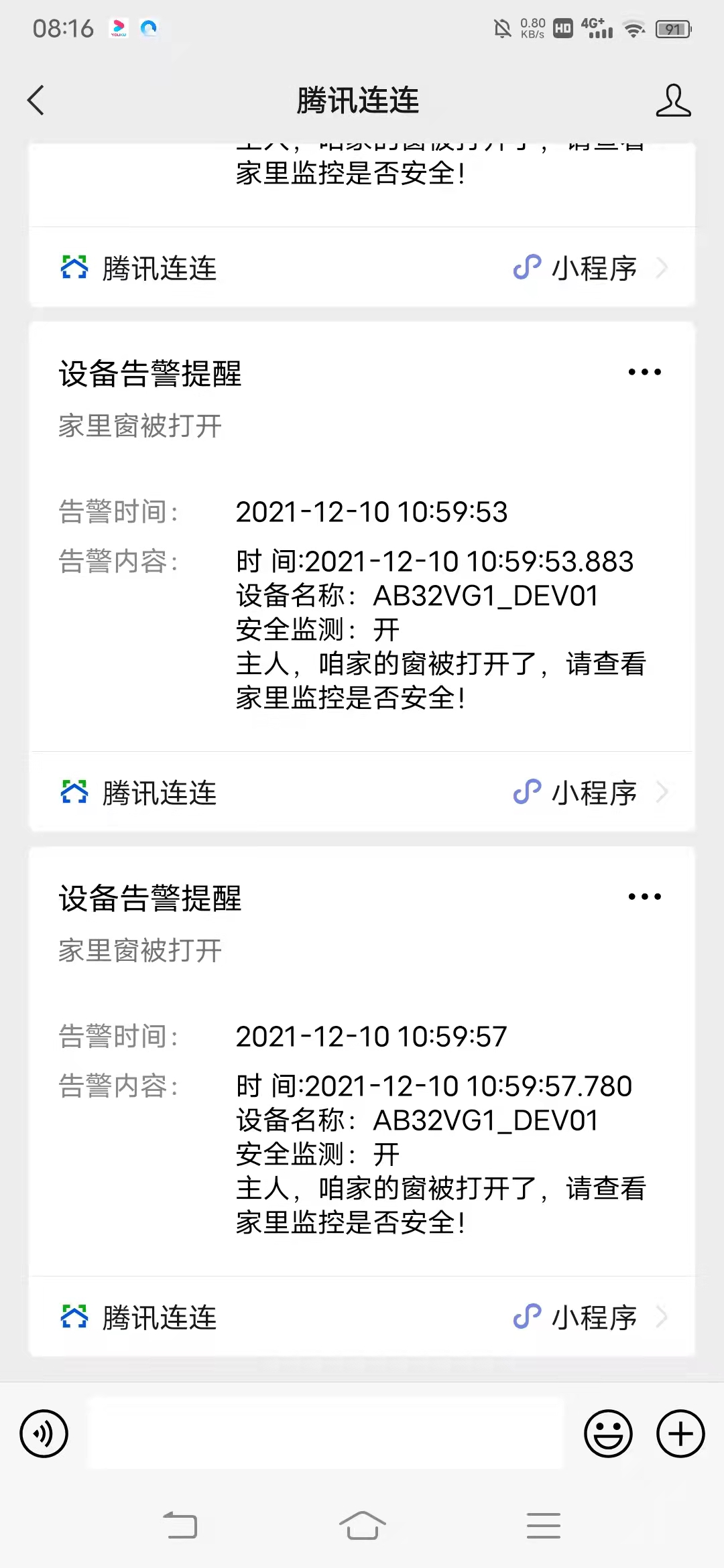

5、腾讯连连公众号接收云平报警信息；

6、门窗检测开关。

硬件说明

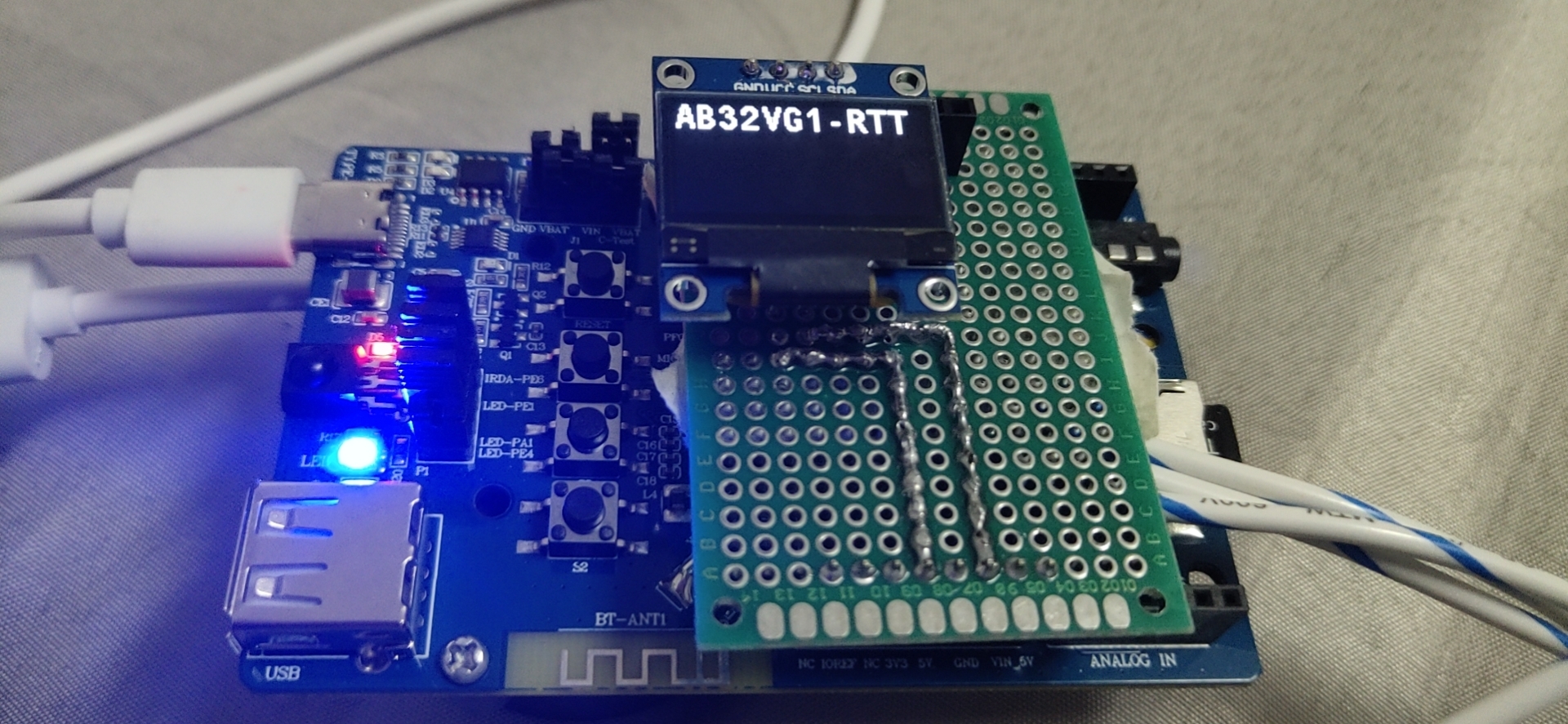

因为官方提供了中蓝讯科开发板，所以基于该开发板的语音播放功能和SD卡功能实现的声音，实现家庭安全监测。由于板载的音频接口只有耳机，发出的音量较小，不足以提供大声音的语音，所以额外添加了一个音频驱动模块PAM8403来驱动一个大喇叭。另外额外焊接了块扩展板，引出了I2C接口连接OLED显示屏和门窗检测IO引脚。

没想到8年前买的功放模块居然现在还能用上，如果不用它，声音会很小。

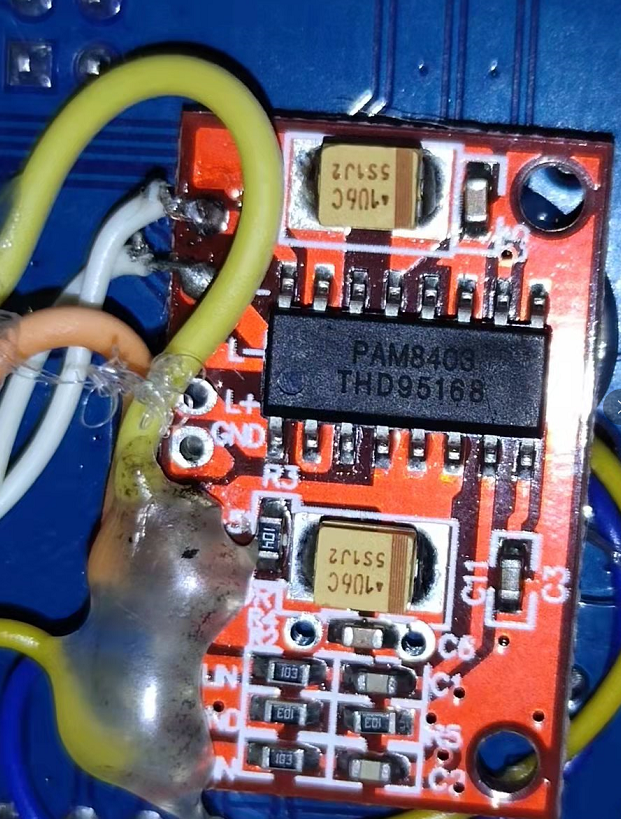

音频功放PAM8403

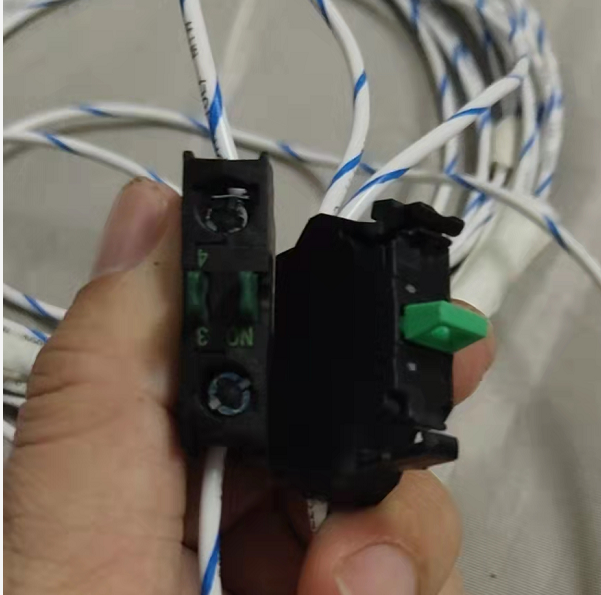

两个按钮是门和窗的触发按键

软件说明

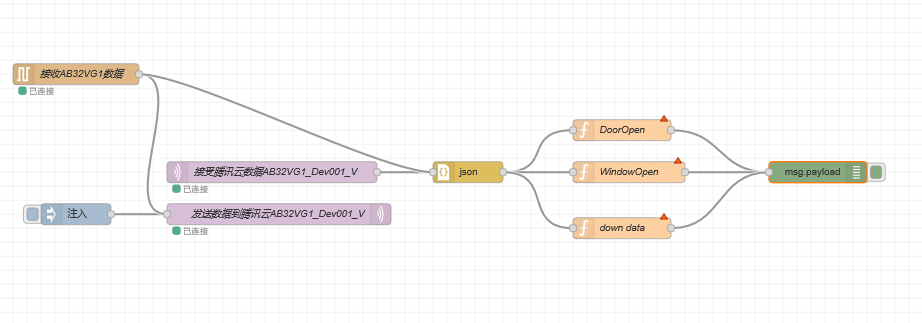

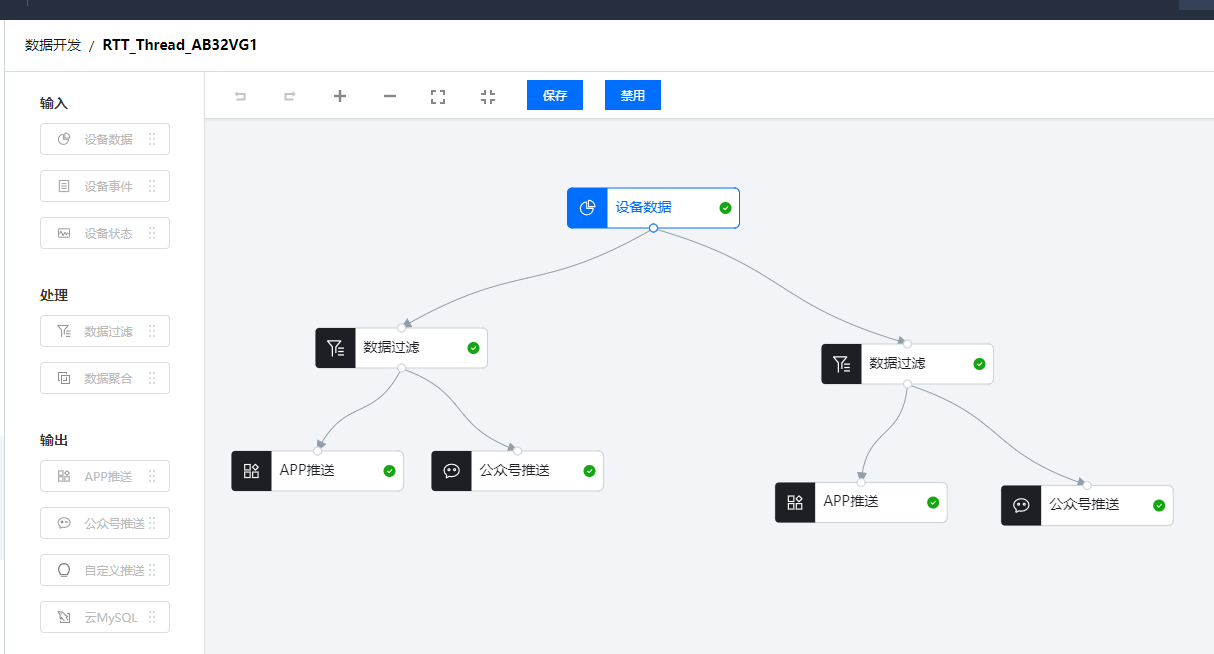

软件使用到RT-Thread Studio来开发我的作品，使用AB32VG1提供的案例基础上实现的语音播放和监控。因为要数据上云，RT-Thread的上云组件功能连不上网络，结果通过Node-Red来实现AB32VG1与PC Node-Red串口通信，然后通过Node-Red连接腾讯云，讲串口接收的json格式数据发送到腾讯云平台，然后通过云平台的数据流设置后可以实现手机收到公众号及时发布的信息，同时音频播放音乐。以下代码是发送串口数据到Node-Red串口组件，并播放音效。

//检测门开关并发送信息到云端和播放音乐
staticvoidDoorOpen_detect_callback(void*btn)
{
uint32_tDoorOpen_status;
intstate1;
charvolum[]={0};
DoorOpen_status=get_button_event((structbutton*)btn);
switch(DoorOpen_status)
{
caseSINGLE_CLICK:
rt_kprintf("{"method":"report","clientToken":"clientToken-a8b80020-084a-4082-818f-5bd1b238ce5f",");
rt_kprintf(""params":{"DoorOpen":1,"WindowOpen":0\}}\n\r");
//rt_kprintf("Setvolume=%d\n",saia_volume_get());
saia_volume_set(Default_volume);
//Read_WAV_List();
wavplayer_play("/WAVmusic/DoorOpen/DoorOpenAlarm.wav");
break;
}
}

//检测窗开关并发送信息到云端和播放音乐
staticvoidWindowOpen_detect_callback(void*btn)
{
uint32_tWindowOpen_status;
intstate1;
charvolum[]={0};
WindowOpen_status=get_button_event((structbutton*)btn);
switch(WindowOpen_status)
{
caseSINGLE_CLICK:
rt_kprintf("{"method":"report","clientToken":"clientToken-a8b80020-084a-4082-818f-5bd1b238ce5f",");
rt_kprintf(""params":{"DoorOpen":0,"WindowOpen":1\}}\n\r");
//rt_kprintf("Setvolume=%d\n",saia_volume_get());
saia_volume_set(Default_volume);
//Read_WAV_List();
wavplayer_play("/WAVmusic/WindowOpen/WindowOpenAlarm.wav");

break;
}
}
