实时操作系统FreeRTOS应用之任务调试信息获取

1.任务相关函数

1.1获取任务状态函数vTaskGetInfo()

1.2 查询每个任务运行时间vTaskGetRunTimeStats()

1.3 查询任务详细信息vTaskList()

2 示例

2.1 创建任务

#define START_TASK_PRIO 1        //任务优先级
#define START_STK_SIZE 128       //任务堆栈大小
TaskHandle_t StartTask_Handler;   //任务句柄
void start_task(void *pvParameters);//任务函数

#define LED0_TASK_PRIO 2     //任务优先级,数字越大优先级越高
#define LED0_STK_SIZE 128     //任务堆栈大小
TaskHandle_t LED0Task_Handler; //任务句柄
void LED0_task(void);         //任务函数

#define Quer_TASK_PRIO 2     //任务优先级
#define Quer_STK_SIZE 128      //任务堆栈大小
TaskHandle_t QuerTask_Handler; //任务句柄
void Query_task(void);          //任务函数
int main()
{
	Beep_Init();//蜂鸣器初始化
	LED_Init();//LED初始化
	KEY_Init();
	Usart1_Init(115200);//串口1初始化
	/*创建任务*/
	xTaskCreate((TaskFunction_t)start_task,//任务函数
							(const char *)"start_task",//任务名称
							(uint16_t)START_STK_SIZE,//堆栈大小
							NULL,           //传递给任务函数的参数
							(UBaseType_t)START_TASK_PRIO,//任务优先级
							(TaskHandle_t *)&StartTask_Handler//任务句柄
							);
	vTaskStartScheduler();     //开启任务调度
}
/*开始任务函数*/
void start_task(void *pvParameters)
{
	taskENTER_CRITICAL();  //进入临界区
	//创建LED0任务
	xTaskCreate( (TaskFunction_t  )LED0_task,//任务函数
				(const char    *)"LED0_task",//任务名称
				 (uint16_t)LED0_STK_SIZE,//堆栈大小
					NULL,           //传递给任务函数的参数
				 (UBaseType_t   )LED0_TASK_PRIO,//任务优先级
				 (TaskHandle_t *)&LED0Task_Handler);//任务句柄
	xTaskCreate(  (TaskFunction_t )Query_task,//任务函数
				(const char    *)"Query_task",//任务名称
				(uint16_t )Quer_STK_SIZE,//堆栈大小
				NULL,           //传递给任务函数的参数
				(UBaseType_t    )Quer_TASK_PRIO,//任务优先级
				(TaskHandle_t  *)&QuerTask_Handler);//任务句柄
	vTaskDelete(StartTask_Handler); //删除开始任务
	taskEXIT_CRITICAL();            //退出临界区
}

2.2 任务1 程序正常运行LED指示灯

void LED0_task(void)
{
	while(1)
	{
		LED1=!LED1;
		Delay_Ms(500);
	}
}

2.3 任务2:通过按键查询任务状态

char RunTimeInfo[400];//保存任务信息
void Query_task(void)//任务函数
{
	u8 key;
	TaskStatus_t task_info;//保存任务信息
	while(1)
	{
		key=KEY_GetVal();
		if(key==1)//获取任务运行时间，任务运行时间FreeRTOSRunTimeTicks*50us
		{
			memset(RunTimeInfo,0,400);
			vTaskGetRunTimeStats(RunTimeInfo);//获取每个任务运行时间
			printf("%s\r\n",RunTimeInfo);
		}
		if(key==2)//获取任务状态
		{
			vTaskGetInfo(NULL,&task_info,pdTRUE,eInvalid);//获取当前任务状态
			printf("task name:%s\r\n",task_info.pcTaskName);//任务名
			printf("task num:%ld\r\n",task_info.xTaskNumber);//任务编号
			printf("task stat:%d\r\n",task_info.eCurrentState);//任务状态
			printf("task baseaddr:%p\r\n",task_info.pxStackBase);//任务堆栈基地址
			printf("task priority:%ld\r\n",task_info.uxBasePriority);//任务基础优先级
			printf("tast now priority:%ld\r\n",task_info.uxCurrentPriority);//任务当前优先级
			printf("tast memory size:%d\r\n",task_info.usStackHighWaterMark);//任务历史剩余堆栈最小空间
			printf("tast time:%d\r\n",task_info.ulRunTimeCounter);//任务运行总时间
		}
		if(key==3)//查询任务详细信息
		{
			memset(RunTimeInfo,0,400);
			vTaskList(RunTimeInfo);//获取任务状态信息
			printf("%s\r\n",RunTimeInfo);
		}
		Delay_Ms(10);
	}
}

2.4 获取任务运行时间

(1)获取任务运行时间时需要提供时间基准，要设置相应的宏，在FreeRTOSconfig.h中

#define configGENERATE_RUN_TIME_STATS	   1     //为1时启用运行时间统计功能
#define configUSE_STATS_FORMATTING_FUNCTIONS   1
#define configSUPPORT_DYNAMIC_ALLOCATION     1        //支持动态内存申请

(2)提供相应时间基准函数，在timer.h中。
设置时间基准函数用户只需要产生时基单元，设置好相关的宏，不需要用户调用。在设置时间基准需要保证该时间基准的频率高于FreeRTOS系统频率，要是系统频率的10~20倍。
本示例的FreeRTOS系统频率为configTICK_RATE_HZ ( ( TickType_t ) 1000 ) ，也就是FreeRTOS系统时间为1ms，所以获取任务运行时间的时间基准为50us。

/*******用于给FreeRTOS计算任务运行时间提供时间基准*******/
volatile unsigned long long FreeRTOSRunTimeTicks;
void ConfigureTimeForRunTimeStas(void)//不需要用户调用，只需实现功能即可
{
	FreeRTOSRunTimeTicks=0;
	Tim1_Init(72,50);//初始化定时器1，周期50us,cnt+1时间为1us
}
void TIM1_UP_IRQHandler(void)
{
	if(TIM1->SR&1<<0)
	{
		FreeRTOSRunTimeTicks++;//运行时间统计基数计数器+1
	}
	TIM1->SR=0;//清除标志
}

(3)通过#define进行宏定义，给获取任务时间函数vTaskGetRunTimeStats()提供时间基准接口。在FreeRTOSconfig.h中。

//用于给获取任务函数提供时间基准
#defineportCONFIGURE_TIMER_FOR_RUN_TIME_STATS()  ConfigureTimeForRunTimeStas()
//用于提供当前时间基准变量 unsigned long long类型
#define portGET_RUN_TIME_COUNTER_VALUE()  FreeRTOSRunTimeTicks

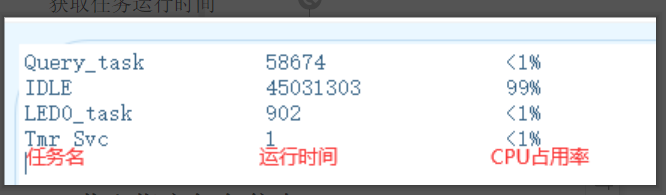

获取任务运行时间

2.5 获取指定任务信息

获取指定任务信息需要设置宏configUSE_TRACE_FACILITY == 1，在FreeRTOSconfig.h中。

#define configUSE_TRACE_FACILITY	1       //为1启用可视化跟踪调试

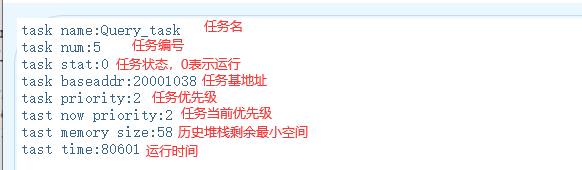

执行结果:

2.6 列表方式获取任务详细信息

列表方式获取任务详细信息设置宏，FreeRTOSconfig.h中。

#define configUSE_TRACE_FACILITY	1       //为1启用可视化跟踪调试
#define configUSE_STATS_FORMATTING_FUNCTIONS	1
#define configSUPPORT_DYNAMIC_ALLOCATION     1      //支持动态内存申请

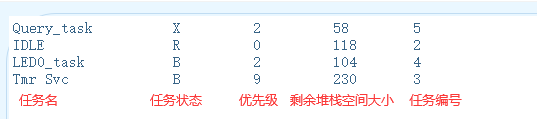

执行结果：
