SL6119系列低压差线性稳压器的产品简介

产品简介

SL6119系列是以CMOS工艺制造的高精度，低噪音，高输入电压(达15V)的低压差线性稳压器。该系列的稳压器内置固定的参考电压，误差修正电路，限流电路，相位补偿电路以及低内阻的MOSFET，达到高纹波抑制，低输出噪音，快速响应低压差的性能。

SL6119系列兼容体积比钽电容更小的陶瓷电容，而且不需使用0.1μ F 的By-pass 电容，更能节省空间，降低了成本。因具有高精度的输出稳定性，以及快速瞬态响应性能，从而能应付负载电流的波动，所以特别适合应用在手持设备及射频产品上。

通过控制芯片上的CE脚，可将输出关断，关断输出后的静态电流只有0.1uA（Typ值），从而大大降低了功耗。

产品特点

● 宽输入电压：1.8V～15V；

● 可选择输出电压：1.8V～5.0V；

● 高精度输出电压：±2.5%；

● 内置过流保护和负载短路保护；

● 带载能力强：当Vin=4.3V 且Vout=3.3V 时，Iout≥200mA；

● 兼容陶瓷电容；

● 封装形式：SOT89-5、SOT23-5

产品用途

● 智能手机/移动电话

● 数码相机/摄像机

● 电池供电设备

● 蓝牙及其他射频产品

● 便携式消费类设备

封装形式和管脚定义功能

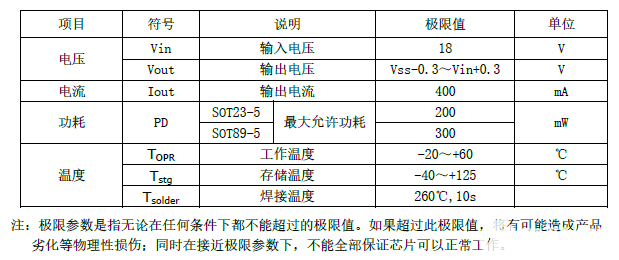

极限参数

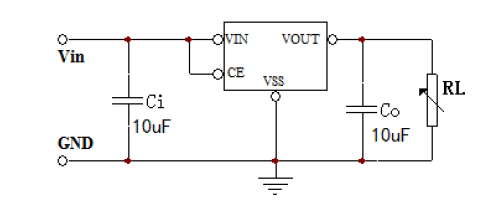

典型应用原理图
