120欧匹配电阻的RS485总线如何接？

RS-485是美国电子工业协会1983年批准的一种差分（平衡）传输标准。RS-485在工业、医疗和消费者应用中得到广泛的接受和使用，现今已成为业界的普遍接口。

RS-485建立在RS-232和RS-422之上，解决了RS-232和RS-422的不足之处，具备更强的抗干扰能力，相对较低的接口电平，更远的传输距离，更多的节点数量，更灵活的使用方式。

RS-485是电气特性规范，不包含协议内容。最简的RS-485传输包含至少一对差分（平衡）线，半双工通信，最远1200米通信距离。

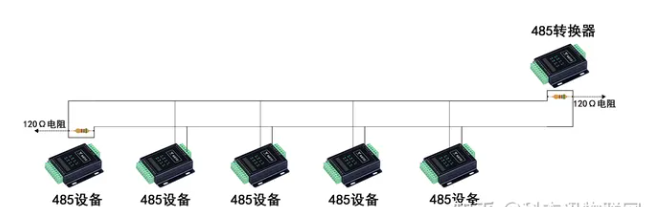

不同设备的RS485芯片通常会不同，有不同负载的类型的芯片，这些工程商通常没法直接看出。所以也就是说总线上不同设备的最大连接设备数不确定，同样的设备连接数参见设备说明要求就行。下面给出菊花链的方式连接图。大家注意120欧电阻所在位置。

另外，如果要想让RS485通讯更加稳定，下面两点，也是非常重要的。

1、屏蔽线

485信号线可以使用屏蔽线作为布线，也可以使用非屏蔽线作为布线。由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。

如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了最小。同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。

2、RS485接地

485总线必须要接地。严格的说，485总线必须要单点可靠接地。单点就是整个485总线上只能是有一个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是屏蔽线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。

可靠接地时整个485线路的地线必须要有良好的接触，从而保证电压一致，因为在实际施工中，为了接线方便，将线剪成多段再连接，但是没有将屏蔽线作良好的连接，从而使得其地线分成了多段，电压不能保持一致，导致共模干扰。

rs485总线工作原理与特点分析

RS-485总线是一种常用的串行通信标准，其工作原理和特点如下：

工作原理：

1. 信号传输方式：RS-485采用差分信号传输，即利用两根线进行数据传输，分别为A线（正线）和B线（负线）。

2. 差分信号传输：数据的逻辑1和逻辑0通过A线和B线的电平差异来表示，差异越大表示逻辑1，差异越小表示逻辑0。

3. 异步通信：RS-485总线支持异步通信，数据传输的速率可以根据需要进行设置。

特点：

1. 多点连接：RS-485总线支持多点连接，可以连接多个设备形成总线网络。

2. 长距离传输：RS-485总线可以在较长的距离上传输数据，通常可达几百米甚至更远。

3. 抗干扰能力强：RS-485总线使用差分信号传输，具有很好的抗干扰能力，可以在工业环境中应对噪声和电磁干扰。

4. 半双工通信：RS-485是一种半双工通信协议，同一时间内只能进行单向的数据传输。

5. 灵活性：RS-485总线可以通过设置主从模式进行数据通信，实现灵活的设备控制和数据交换。

RS-485总线可以应用于各种领域，特别适合用于远距离数据传输和噪声环境较为恶劣的场景，如工业自动化、楼宇自动化、智能农业等。同时，RS-485总线的可靠性和抗干扰能力也使其成为一种受欢迎的通信标准。
