MIPI PHY包含哪几类接口？MIPI DPHY协议简介

MIPI PHY包含三类接口DPHY、MPHY、CPHY。三者都采用差分信号传输，DPHY有clk作为同步时钟，CPHY和MPHY都没有同步时钟；DPHY和MPHY都是双线差分，CPHY是三线差分。

DPHY接口由一对差分时钟lane和若干对差分数据lane组成；DPHY的内部通过PPI接口连接MIPI控制器。

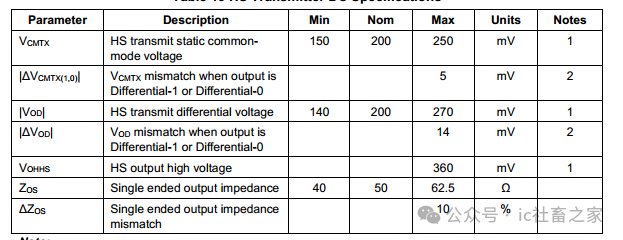

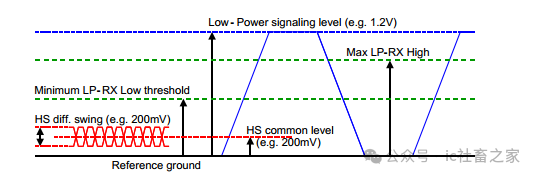

DPHY的数据通道包含LP模式和HS模式。LP模式下，data lane电压可达1.2V；HS模式下进行高速数据传输，差分电压只有几百mV。

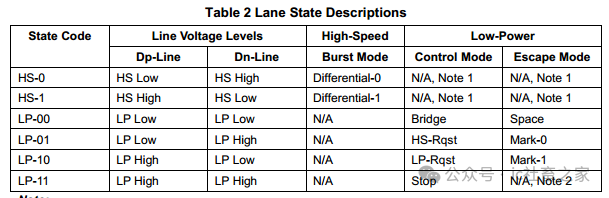

DPHY通过HS模式和LP模式的lane state切换，来实现传输状态的转换。

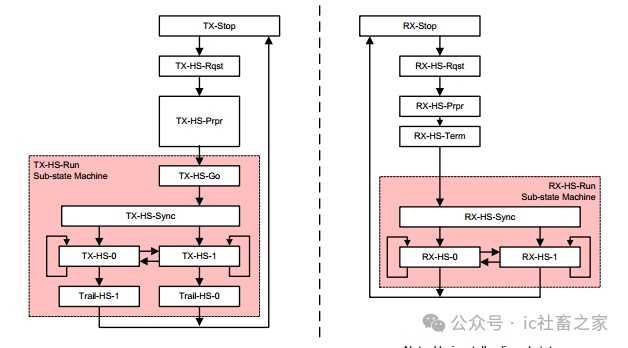

所有协议都是分层的，DPHY的链路层协议中，每个packet都以sot(start of transmission)作为起始，eot(end of transmission)作为结束。

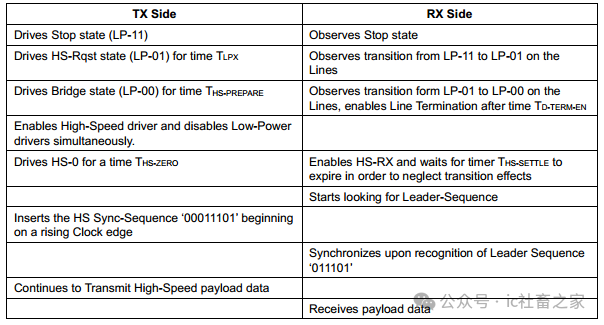

sot以LP-11状态起始，经过LP-01，LP-00后进入HS状态，并发送同步码。

除了传输状态transmission，DPHY还定义了escape模式和turnaround模式。DPHY支持数据双向传输，turnaround模式下，数据传输方向可以反转。
